基于开源控制板的简易应急呼吸装置结构

　　这套呼吸辅助装置的结构设计，最初是面向应急场景下的快速搭建需求，核心思路是用极易获取的通用零部件完成核心功能，避免特殊定制件带来的供应链限制。从实际应用场景来看，这类装置可在常规医疗呼吸设备供给不足的临时场景下，为有呼吸辅助需求的使用者提供基础的通气支持，整体框架采用标准型材搭建，不需要专用加工设备即可完成组装，所有连接点位都预留了足够的调节余量，适配不同尺寸的面罩固定需求。

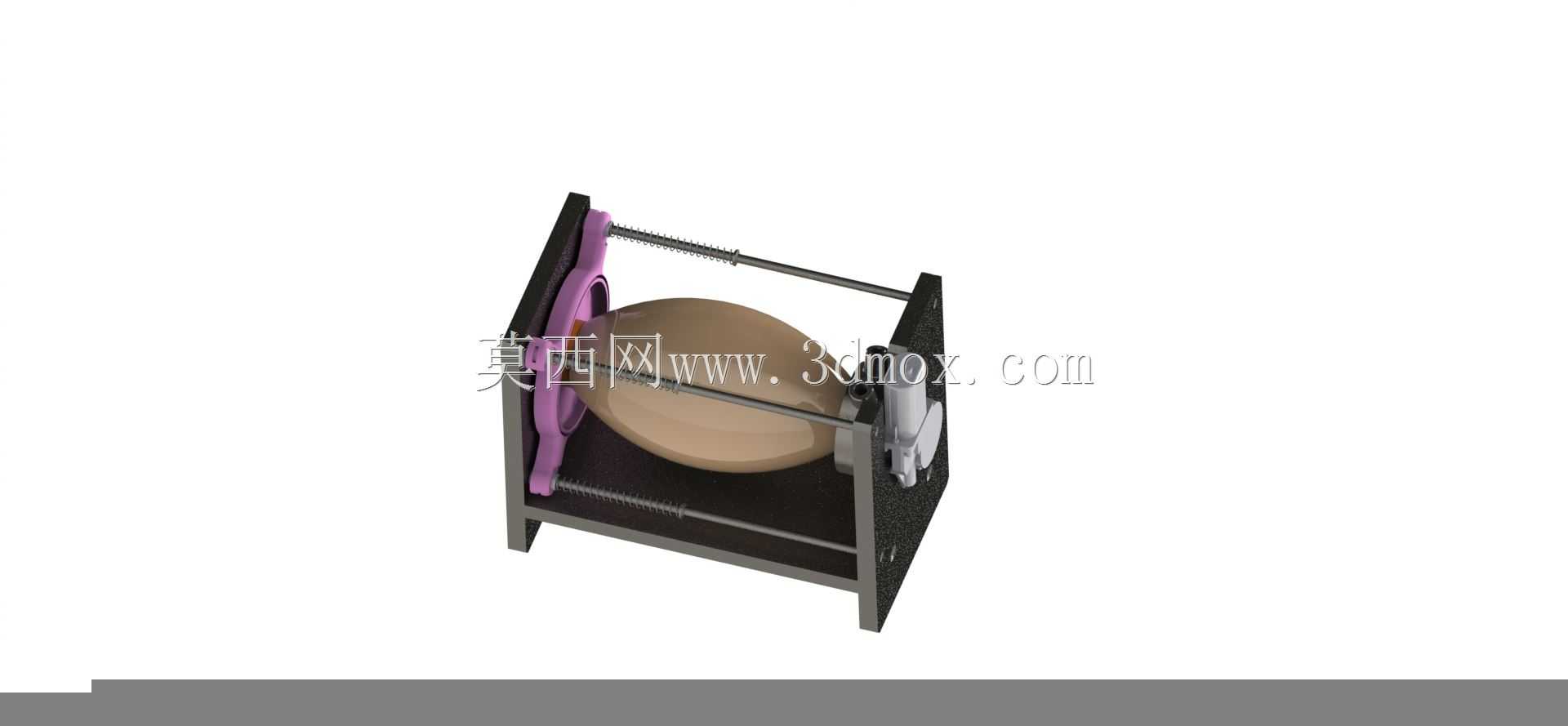

　　核心动力单元采用常见的擦拭器电机作为动力输出源，这类电机本身具备成熟的减速结构，输出扭矩和往复运动的速率刚好匹配呼吸通气的频率需求，不需要额外设计复杂的减速箱结构，大幅降低了整体结构的复杂度。动力传递路径上，通过两根平行的光轴作为运动导向，带动固定面罩的托架做规律的往复按压动作，光轴两端直接固定在两侧的立式安装板上，安装板采用常见的板材切割成型，不需要高精度的机加工工序，孔位公差要求宽松，普通钻孔设备即可完成加工。

　　气路控制部分采用浮渣阀作为核心的气流切换元件，这类阀门本身依靠气流压力和内部浮体的位置变化完成通断切换，不需要额外的控制信号驱动，刚好适配简易装置的控制逻辑，避免了复杂的气路控制设计。控制单元采用通用开源控制板完成电机的转速和行程控制，控制板直接固定在侧方安装板的预留位置，接线点位全部外露，方便现场调试时快速调整参数，不需要拆解整体结构即可完成参数修改。

　　从安装边界来看，整体装置的外部轮廓尺寸控制在小型桌面设备范畴，不需要专用的固定台面，普通工作台面即可放置使用，底部框架的四个支撑脚直接接触台面，不需要额外的地脚固定，整体重心落在框架中心区域，运行过程中不会出现明显的晃动。两侧的立式安装板间距刚好容纳标准尺寸的呼吸面罩，托架上的固定位采用可调节设计，可根据面罩的实际尺寸调整夹持范围，不需要更换托架零件即可适配不同规格的面罩。

　　结构设计上特意简化了零件数量，整套装置的非标准零件全部采用平板切割件，没有复杂的曲面结构，哪怕是没有精密加工能力的小型工坊，也可以按照图纸快速切割出所有结构件。运动部件的摩擦位置预留了自润滑衬套的安装位，长时间运行下也不会出现过度磨损的问题，所有紧固件都采用通用标准件，现场维护时不需要专用工具即可完成拆装更换。

　　气流路径的设计上，阀门与面罩的连接位置采用通用的标准接口，可直接适配常规的呼吸管路，不需要定制转接头，装置运行时的往复行程经过反复校核，按压幅度刚好匹配人体呼吸所需的通气量，不会出现通气量不足或者过度通气的问题。电机的安装位置特意设置在框架侧方，与气路部分完全隔离，避免电机运行产生的碎屑进入气路造成污染，电机与传动杆的连接采用简易的曲柄结构，加工难度极低，传动过程中没有冗余的传动环节，动力损耗控制在极低水平。

　　考虑到应急场景下的使用需求，整套装置的拆解和组装都不需要复杂流程，所有连接部位都采用快拆设计，运输过程中可以拆成平板状态，大幅节省储运空间，到达使用现场后可在极短时间内完成组装调试。框架的边角位置都做了钝化处理，没有尖锐的凸起结构，避免使用过程中造成磕碰损伤，控制部分的接线全部做了绝缘处理，外露的运动部件也预留了安全间隙，不会对操作人员造成夹碰风险。
