手动式低成本聚合物小型注射成型装置

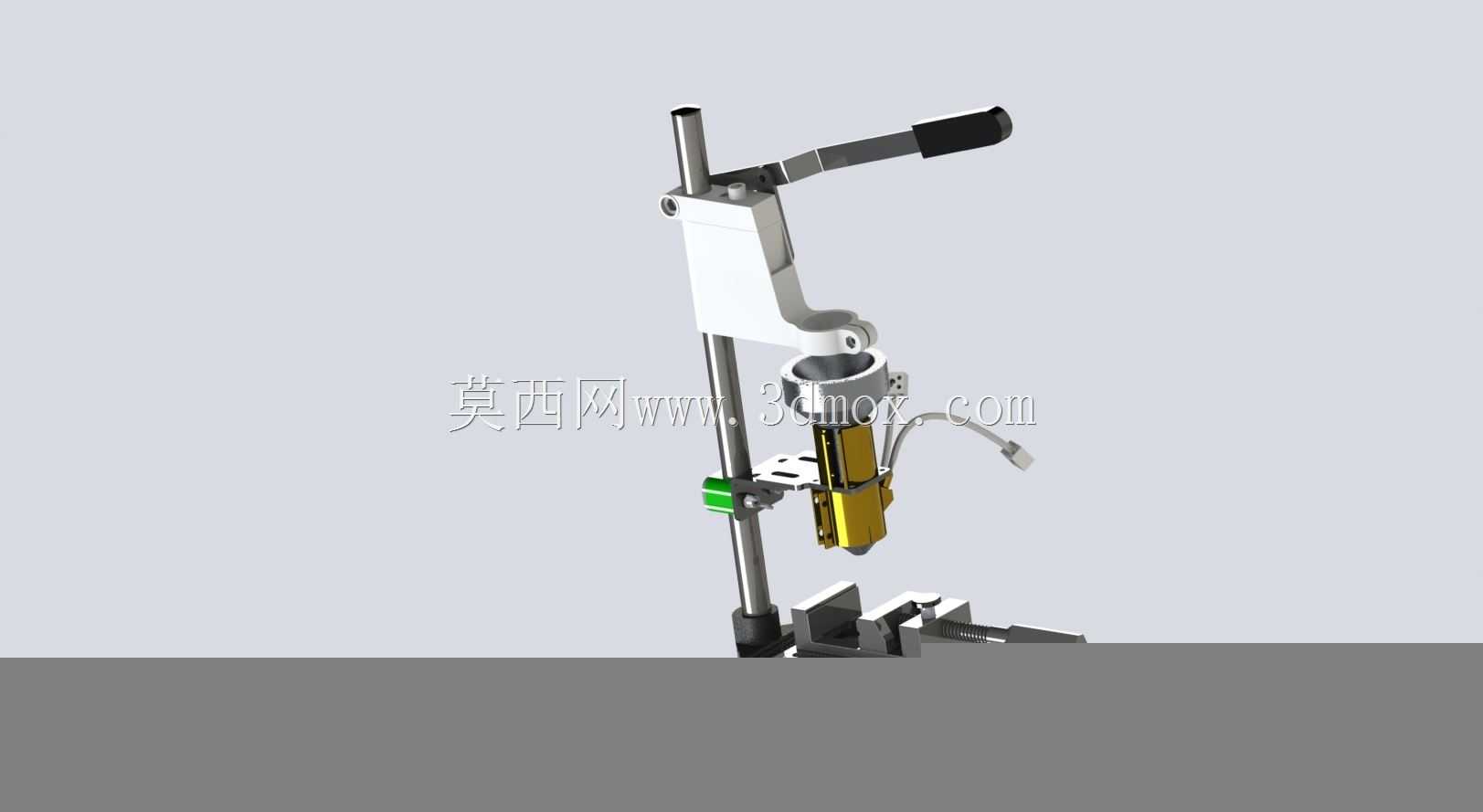

　　这款手动操作的聚合物注射装置，主要面向小批量试样、实验室配方验证、创客个人加工场景设计，区别于大型工业注塑机的高占地、高能耗特性，整体采用立式手动杠杆施压结构，无需外接液压或气动动力源，仅靠人力操作即可完成熔融聚合物的注射充模动作，适合桌面级摆放使用。从结构布局来看，装置核心分为施压操作单元、料筒加热单元、定位夹持单元三个部分，顶部的杠杆手柄采用力臂优化设计，操作时通过长力臂放大下压力度，降低操作人员的施力负荷，手柄末端包裹防滑握持套，避免长时间操作出现打滑问题；杠杆与压料柱塞的连接部位采用铰接式结构，配合垂直导向立柱保证柱塞下行过程的同轴度，避免柱塞偏磨导致的料筒漏料问题。料筒部分采用分段式加热设计，内置温度检测元件，

　　可根据不同聚合物的熔融温度调整加热区间，料筒下端的喷嘴采用可拆卸结构，可根据不同模具的浇口尺寸更换适配喷嘴，喷嘴与料筒的连接部位做了密封锥面处理，防止熔融聚合物在注射压力下出现溢料。装置下部的工作台面设置了可调节的模具定位夹具，夹具采用燕尾槽导向结构，可适配不同外形尺寸的小型模具，定位块上预留了标准T型槽，方便通过螺栓快速压紧模具，保证注射过程中模具不会移位，工作台与主立柱的连接部位设置了高度调节锁紧结构，可根据模具的整体高度调整工作台的上下位置，适配不同厚度的模具安装需求。导向立柱采用高精度冷拉圆钢加工，表面做了硬化处理，与杠杆滑套之间采用自润滑铜套配合，长期使用也不会出现卡顿晃动问题，

　　立柱与底座的连接采用过盈配合加锁紧销的固定方式，保证整体结构的刚性，避免施压过程中立柱出现倾斜变形。底座部分采用加厚钢板焊接结构，底部预留了四个设备安装孔，可将整个装置固定在工作台面上，进一步提升操作时的稳定性，底座内部预留了加热控制模块的安装空间，所有走线都隐藏在立柱内部的走线槽内，避免外露线路被高温料筒烫伤，也让整体外观更加整洁。在实际使用场景中，这类小型注射装置可用于热塑性聚合物的小批量零件打样，比如教学实验中演示注塑成型原理、创客制作小型塑料零件、新材料研发时的小批量试样成型，相比大型注塑机动辄数小时的换模调试时间，这款装置换模仅需松开夹具调整定位块即可完成，单次注射成型周期可控制在数分钟内，材料损耗也远低于大型设备。

　　设计过程中充分考虑了操作安全性，料筒外部设置了隔热防护罩，避免操作人员误触高温表面造成烫伤，杠杆手柄的下压行程设置了机械限位，防止柱塞下行超程损坏料筒或喷嘴，加热模块设置了超温断电保护，当料筒温度超过设定上限时会自动切断加热电源，避免聚合物过热分解甚至引发安全隐患。从安装边界来看，装置整体占地尺寸不足0.1平方米，桌面摆放时仅需预留操作手柄的活动空间即可，不需要额外的动力管线接入，仅需普通民用电源即可满足加热供电需求，对使用场地的要求极低，无论是学校实验室、创客工作室还是小型加工门店都可以快速部署使用。结构上的模块化设计也让后期维护更加便捷，料筒、柱塞、喷嘴这些易损件都可以单独拆卸更换，不需要整体拆解设备，加热模块采用标准接插件连接，出现故障时可以快速替换，降低了设备的维护成本。
