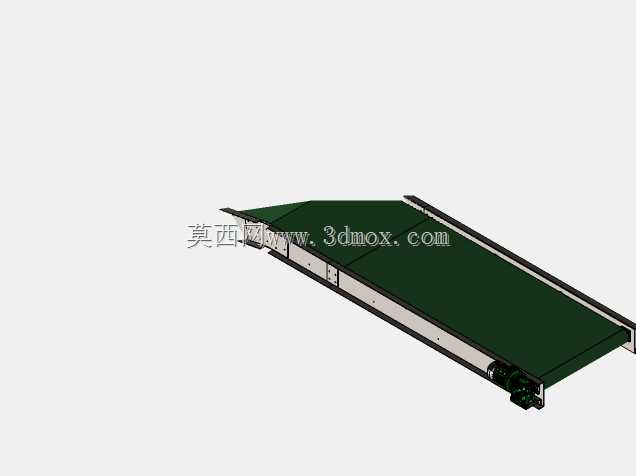

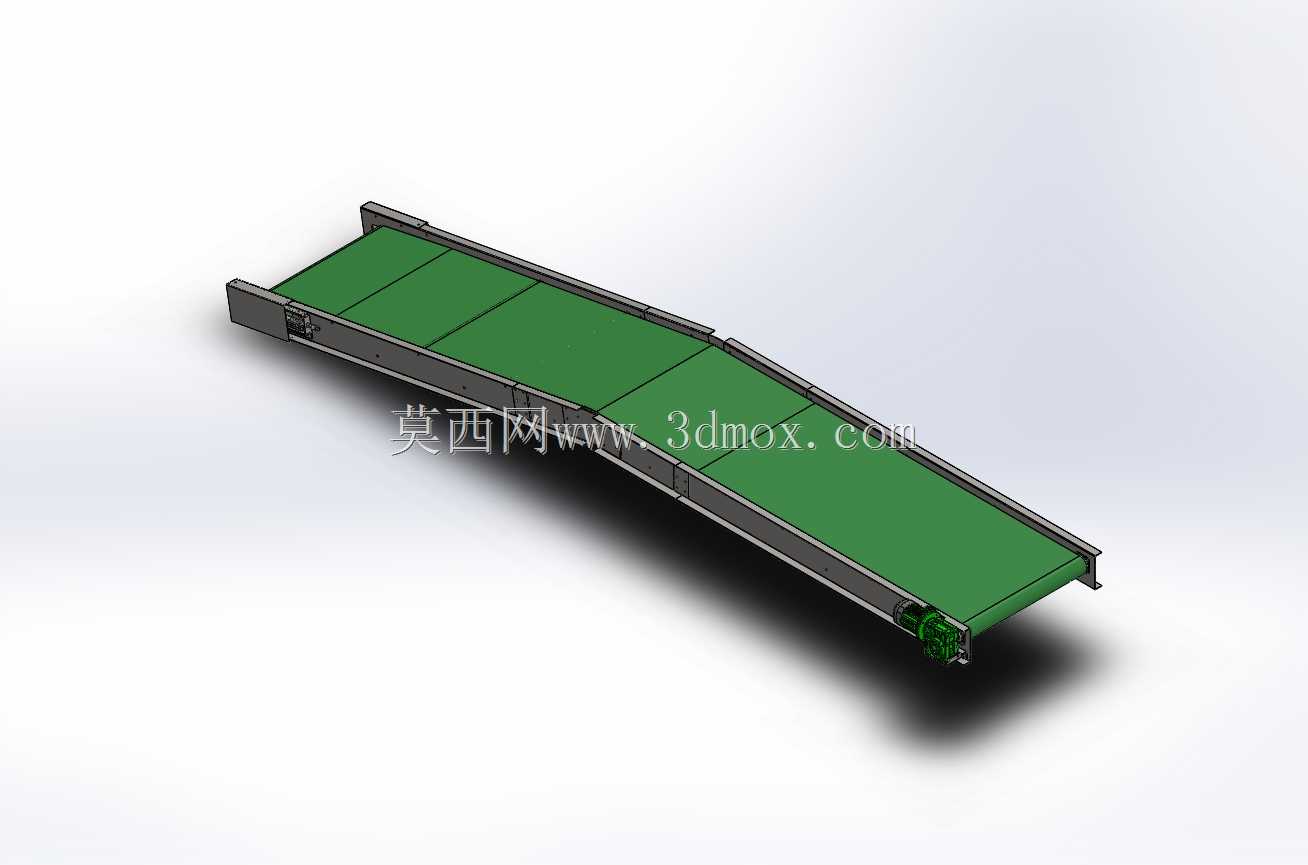

爬坡式绿色皮带物料输送设备结构

　　这款带倾斜段的皮带输送结构，在车间零散物料转运、生产线工序衔接场景中适配性极强，尤其是存在高低工位差的作业环境，无需额外搭建过渡转接平台，就能实现物料从低位作业区到高位装配区、或者从加工设备出料口到周转料箱的平稳输送，相比水平输送设备，能直接覆盖有高度差的输送路径，减少物料二次搬运的人力损耗。从实际使用场景来看，这类带爬坡段的输送结构常出现在包装生产线末端、五金件加工出料端、仓储分拣线的上下料环节，针对箱装件、零散成型工件、袋装物料都能实现稳定输送，皮带表面的平整接触面不会刮伤工件表面，倾斜段的角度设置经过力学校核，常规工况下物料不会出现下滑偏移的问题，无需额外添加挡条就能满足多数普通物料的爬坡输送需求，若输送表面光滑的工件，也可在皮带表面加装防滑纹或者横向挡条，适配不同摩擦系数的物料输送要求。

　　从结构设计逻辑来看，整体采用分段式框架设计，水平进料段、倾斜爬坡段、水平出料段的框架通过螺栓拼接而成，框架主体采用标准型材焊接或组装成型，兼顾结构刚性与组装便捷性，安装时可根据现场实际工位高度调整支腿的固定高度，适配不同的现场安装边界。驱动端设置在设备低位侧的端部，采用减速电机直接驱动主动滚筒，从动滚筒设置在高位出料端，滚筒两端配有张紧调节结构，可在皮带出现松弛打滑时调整张紧度，保证皮带运行的线速度稳定，不会出现跑偏、打滑的问题。皮带下方全程设置有支撑托板，避免皮带承载物料后出现下凹变形，尤其是倾斜段的托板采用连续式支撑结构，保证皮带在爬坡过程中始终保持平整的输送面，不会因为物料重力导致皮带局部塌陷，影响输送稳定性。两侧的防护栏板高度经过合理设置，既能避免物料从输送面两侧掉落，又不会干扰操作人员取放物料，栏板与框架采用可拆卸连接，后期维护更换皮带时可快速拆卸，降低运维难度。

　　在安装边界方面，这类输送设备的宽度可根据实际输送物料的最大尺寸调整，常规单台设备的输送宽度覆盖300mm到1200mm区间，爬坡段的倾斜角度一般控制在18度到25度之间，角度过大易导致物料下滑，角度过小则会增加设备整体长度，占用过多车间空间，设计时会根据输送高度、现场可用场地长度反向核算最优倾斜角度，在满足输送高度要求的前提下尽可能压缩设备占地尺寸。支腿底部配有可调脚杯，可适应地面不平整的安装场景，调整脚杯高度就能让设备整体保持水平，避免皮带因为设备倾斜出现跑偏问题。设备的进料端可直接对接振动盘出料口、冲床出料槽、传送带转接端，出料端可直接对接装配工作台、周转箱、提升机进料口，无需额外定制转接结构，适配多数常规生产线的布局要求。

　　从功能特性来看，这款输送结构运行噪音低，驱动部件采用外置式安装，日常维护时可直接对减速电机、滚筒轴承加注润滑脂，无需拆解主体框架；皮带的运行速度可根据上下游设备的生产节拍调整，匹配不同生产线的输送效率要求，低速运行时可作为工序间的缓存输送段，高速运行时可满足大产量生产线的快速转运需求。框架表面做喷塑处理，在常规车间环境下具备不错的防锈耐刮性能，即使在有少量切削液、粉尘的加工车间使用，也能保证较长的使用寿命，不会因为日常的磕碰、液体溅落出现过早锈蚀的问题。针对有特殊要求的使用场景，还可在设备侧面加装传感器安装位，方便后续添加物料检测、计数、到位停机等自动化功能，无需对主体结构做二次改造，预留的安装槽位可直接固定传感器支架，适配产线后续的自动化升级需求。
