紧凑型穿板安装双气口气动气缸结构

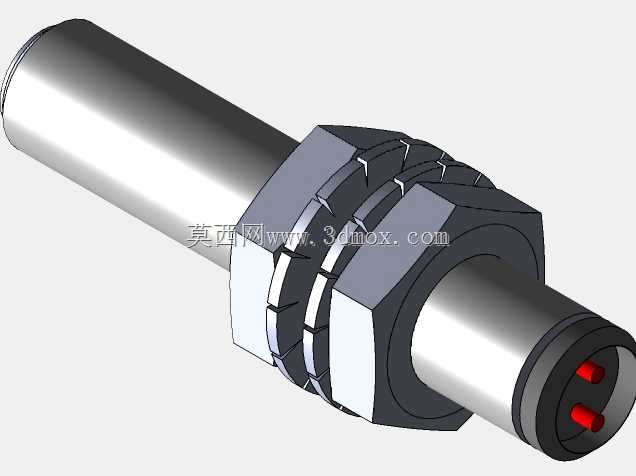

　　这款紧凑型气缸的设计初衷，是解决狭小安装空间内的气动直线驱动需求，在半导体分拣设备、小型模组滑台、桌面型组装工位这类布局紧凑的自动化场景中，常规标准气缸的轴向长度往往会挤占过多安装空间，而这款结构通过优化端盖与缸筒的集成设计，在保证输出行程与推力满足工况要求的前提下，大幅压缩了整体轴向尺寸，能适配设备内部局促的安装边界。从结构细节来看，缸体中部设计了两组六角锁紧螺母结构，这是典型的穿板安装固定形式，安装时可直接将气缸主体穿过设备的安装面板，通过两侧螺母的对锁实现缸体的完全固定，不需要额外设计安装支架、转接法兰，既减少了配套加工件的数量，也能避免支架安装带来的累计公差，保证气缸输出轴的同轴度精度。气缸的输出端采用光滑圆柱轴伸设计，

　　轴伸表面做了硬化处理，降低长期往复运动带来的磨损，轴端没有额外的外螺纹结构，可根据实际使用需求搭配浮动接头、压头、吸盘座等不同执行端配件，适配推料、压合、顶升、定位等不同的工位动作需求。尾部的气口采用并列双孔布局，两个气口分别对应气缸的无杆腔与有杆腔，这种布局能让气管走线更规整，在多气缸密集排布的阀岛附近，不会出现气管弯折干涉的问题，气口内部做了密封锥面设计，搭配常规气动快插接头就能实现可靠密封，不需要额外缠绕生料带，能提升现场装配的效率。设计过程中，缸筒与端盖的连接采用了滚压收口的工艺结构，没有使用额外的螺栓紧固件，既减少了零件数量，也让缸体外径做到了尽可能小，能适配更小的安装开孔尺寸。活塞部分采用了双向密封结构，

　　密封圈选用低摩擦阻力的材质，在保证腔室密封性能、避免气体内泄漏的同时，降低活塞运动的摩擦阻力，让气缸在低压供气工况下也能平稳动作，不会出现爬行、卡顿的问题。导向部分在缸体前端集成了自润滑轴承，不需要额外添加润滑脂就能长期维持导向精度，能承受一定的径向负载，避免输出轴在承受偏载时出现别劲、密封件过早磨损的问题。从安装边界来看，穿板安装的开孔尺寸只需要匹配缸筒中部的光轴外径即可，两侧锁紧螺母的对边尺寸决定了安装时的扳手操作空间，选型时只需要确认面板厚度在螺母的调节行程范围内，就能完成可靠固定，不需要在面板上加工复杂的定位销孔、螺栓过孔，降低了设备面板的加工难度。在实际工况应用中，这类紧凑型气缸常被用在3C电子组装设备的料道挡料、

　　小型工件的轻载压装、检测工位的工件顶升定位、气动夹具的夹紧驱动这类对安装空间有严格限制的场景，相比常规标准气缸，它的安装占用空间能缩减40%以上，同时维持相同的输出力参数，能帮助设备设计人员进一步压缩设备整体体积，实现设备的小型化、轻量化设计。建模过程中，对密封槽的尺寸公差、螺母的螺纹配合间隙、轴伸的同轴度公差都做了符合气动元件行业标准的参数设定，所有配合面的尺寸都参考了实际量产气动元件的加工精度要求，模型可直接用于设备的布局干涉检查、安装工位的模拟验证，也能作为同类紧凑型气动执行元件设计的参考结构，帮助设计人员快速完成相关工位的结构选型与布局验证。
