垂直螺旋滚筒输送设备结构设计

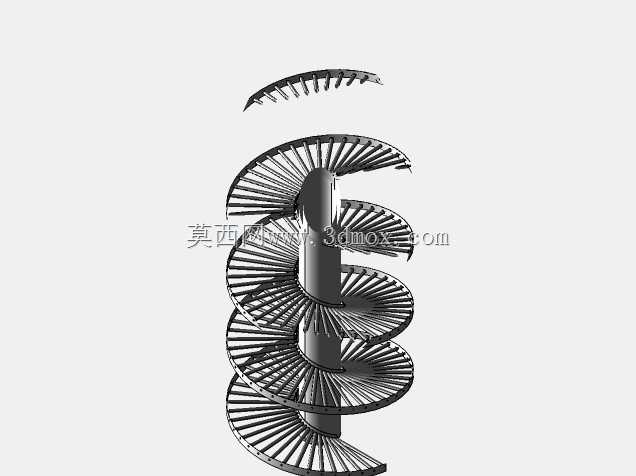

　　在日化、食品、医药、电商仓储等行业的多层厂房布局中，垂直方向的物料转运一直是产线布局的痛点——常规的爬坡皮带输送机占用水平投影面积过大，往复式提升机的输送节拍难以匹配连续化产线的出料速度，斗式提升机又存在物料残留、易卡滞破损的问题，螺旋滚筒输送机正是针对这类场景开发的连续垂直输送设备。这套设备的核心设计思路是依托中心立柱作为承载主轴，将多段独立驱动的滚筒输送段沿螺旋轨迹逐层排布，在极小的水平占地范围内实现物料的连续垂直升降，单台设备即可完成上下楼层或者不同高度工位间的物料转运，无需额外配置转运输送机构。从结构设计细节来看，每一段螺旋排布的滚筒都采用独立的模块化单元设计，滚筒的轴线沿螺旋切线方向布置，

　　确保物料在螺旋上升过程中始终与滚筒表面保持充分接触，不会因为螺旋曲率变化出现偏移、滑落的情况。滚筒表面采用防滑包胶处理，针对不同重量的包装箱、周转箱类物料，可以调整包胶的粗糙度与滚筒间距，避免输送过程中出现打滑停滞。中心立柱采用厚壁无缝钢管焊接成型，外部预留各层滚筒模组的安装定位法兰，安装时只需按照预设的螺旋升角将各段滚筒模组与法兰对接固定，即可完成主体结构的装配，大幅降低现场安装的调试难度。设备的外侧沿螺旋轨迹设置分段式防护栏，防护栏采用圆钢折弯成型，与每段滚筒模组的外侧支架固定连接，防护间隙控制在安全规范要求范围内，避免输送过程中物料从螺旋边缘坠落，同时也能防止操作人员误触运动部件。在安装边界方面，

　　这套螺旋滚筒输送机的水平投影直径可根据输送物料的最大外形尺寸调整，常规适配600mm宽度周转箱的机型，水平投影直径控制在2.2米以内，相比同输送能力的爬坡输送机节省70%以上的水平占地空间。设备的进料端与出料端都预留了标准的对接接口，可以直接与平面滚筒线、皮带线无缝衔接，无需额外设置过渡转接机构，进料端设置的导向挡边可以自动纠正来料的位置偏差，确保物料以正确的姿态进入螺旋输送段。驱动系统采用分段分布式设计，每两层螺旋段配置一套减速驱动单元，动力通过链传动传递给该段的所有滚筒，相比整段集中驱动的设计，分段驱动可以降低单根传动链的负载，减少传动过程中的功率损耗，同时也方便后期的维护保养，某一段出现故障时可以单独拆解维修，

　　不会影响整台设备的主体结构。在实际使用场景中，这类设备常被布置在厂房的立柱旁或者闲置的边角区域，连接一层的包装工位与二层的仓储分拣区，或者衔接不同楼层的生产工序，输送节拍可以通过调整驱动电机的转速灵活调节，匹配上下游产线的运行速度，实现物料的连续无间断转运。针对不同的物料特性，滚筒的排布密度也可以做针对性调整，输送重量较大的整箱物料时可以缩小滚筒间距，提升承载能力；输送轻质小件物料时可以适当加大滚筒间距，降低设备自重与制造成本。螺旋升角的设计经过反复校核，控制在物料依靠自重与滚筒摩擦力即可平稳上升的角度范围内，不会出现物料下滑或者停滞的情况，同时也能兼顾输送效率，常规机型的垂直输送速度可以达到0.2-0.5m/s，每小时的输送能力可以满足多数中小件物料的产线转运需求。设备的整体框架采用型材焊接后做喷塑处理，具备较好的耐磨与防腐蚀性能，可以适配多数生产车间的环境要求，对于潮湿或者有清洁要求的生产场景，也可以将滚筒材质更换为不锈钢材质，满足卫生级生产的要求。
