集成式氮气气路调节控制装置结构

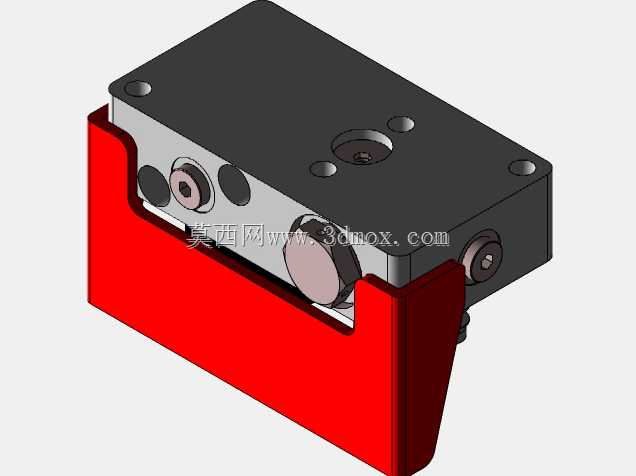

　　在电子制造、精密热处理、食品充氮包装这类需要稳定氮气供给的生产场景里，气路控制的稳定性直接决定了工艺一致性，这款集成式氮气控制装置，就是针对小流量、多点位气路通断与压力微调需求设计的阀组单元，区别于零散的阀件拼接结构，它把气路通道、调节旋钮、复位结构全部整合在单一阀块内部，大幅压缩了安装占用空间。从实际使用场景来看，这类控制装置常安装在氮气供气支路的终端位置，上游连接厂区集中供氮管路或者瓶装氮气减压输出端，下游直接对接工艺腔室、充气工位的气路接口，不需要额外搭建分散的阀件安装支架，也减少了外接管路的接头数量，从根源上降低了气路泄漏的概率。装置的主体阀块采用矩形金属结构，上表面预留了标准的安装沉孔，

　　可直接通过螺栓固定在设备的安装立板或者水平台面上，安装边界的长宽尺寸控制在极小范围内，适配紧凑型设备的内部安装空间，不需要为阀组预留过大的装配余量。侧面外露的调节旋钮采用滚花防滑设计，操作人员不需要额外工具就能手动调节气路的通断开度，旋钮内部集成了弹簧复位结构，当外部调节力撤销后，阀芯能在弹簧力作用下自动回到初始闭合位置，避免人工操作后忘记关阀导致的氮气持续泄漏浪费。阀块内部的气路采用歧管集成式设计，所有流道都在金属块内部通过精密加工成型，没有外接的拼接管路，气流在内部流道的压力损失远小于外接管路连接的阀组，能保证下游工位的氮气压力稳定。红色的安装支架采用L型折弯结构，一方面承托阀块主体，分散阀块安装后的受力，

　　避免长期使用后安装螺栓松动导致的阀块移位，另一方面支架的折弯边可以作为安装定位基准，装配时只需要将支架边靠紧设备的安装基准面，就能快速完成阀组的位置找正，不需要反复测量调整安装位置。从结构设计的逻辑来看，这款装置优先考虑了现场使用的维护便捷性，所有易损的密封件、复位弹簧都可以通过拆卸侧面的端盖直接更换，不需要把整个阀块从安装位上拆下来，也不需要断开上下游的主气路连接，能大幅缩短设备维护的停机时间。气路接口采用通用的标准外螺纹连接尺寸，能适配市面上绝大多数常规规格的气动气管接头，不需要定制特殊的转接头，现场安装时可以直接替换原有老旧的分立阀组，不需要改动原有设备的气路管路布局。在功能特性上，这款控制装置除了基础的气路通断控制，

　　还能通过旋钮的旋转角度微调氮气的输出流量，适配不同工艺场景下的氮气供给需求，比如在精密元器件的防氧化存储工位，只需要小流量持续充氮维持腔室正压，就可以将旋钮调到小开度位置；在快速充氮的包装工位，就可以将旋钮调到全开位置，缩短充氮作业的时间。装置的阀芯采用耐磨的金属密封结构，长期频繁调节也不会出现密封面磨损导致的内漏问题，适配工业场景下高频次操作的使用需求，不需要频繁更换密封配件。考虑到工业现场的复杂使用环境，阀块的外表面做了氧化防锈处理，即使在有一定湿度的生产车间里长期使用，也不会出现表面锈蚀掉渣的问题，不会对洁净度要求较高的生产场景造成污染。安装支架采用高强度金属板材冲压成型，折弯处做了加强筋处理，即使阀块受到外部管路的拉扯力，支架也不会出现变形折弯，能长期维持阀组的安装位置精度。在实际选型适配时，只需要确认上下游气路的接口尺寸、所需的最大氮气流量，就能直接匹配这款控制装置，不需要额外搭配其他的辅助阀件，整个气路控制单元的集成度很高，能大幅简化设备气路系统的设计复杂度，减少设计人员的阀件选型、管路排布工作量。
