小型舵机式伺服执行构件结构设计

　　在桌面级小型自动化装备、教育类机器人开发、航模舵面控制、小型机械臂关节驱动这类场景里，这类小规格伺服执行构件的应用覆盖率极高，很多刚接触结构设计的工程师第一次做小型运动机构选型，最先接触的往往就是这类构件。不同于大功率工业伺服系统需要配套驱动器、编码器、复杂的接线回路，这类小型伺服构件把驱动电机、减速齿轮组、位置反馈电位计、控制电路全部集成在同一个壳体内，外部只需要预留电源、控制信号接线就能直接输出指定角度的转动动作，不需要额外搭建复杂的驱动回路，对紧凑空间内的运动机构设计非常友好。

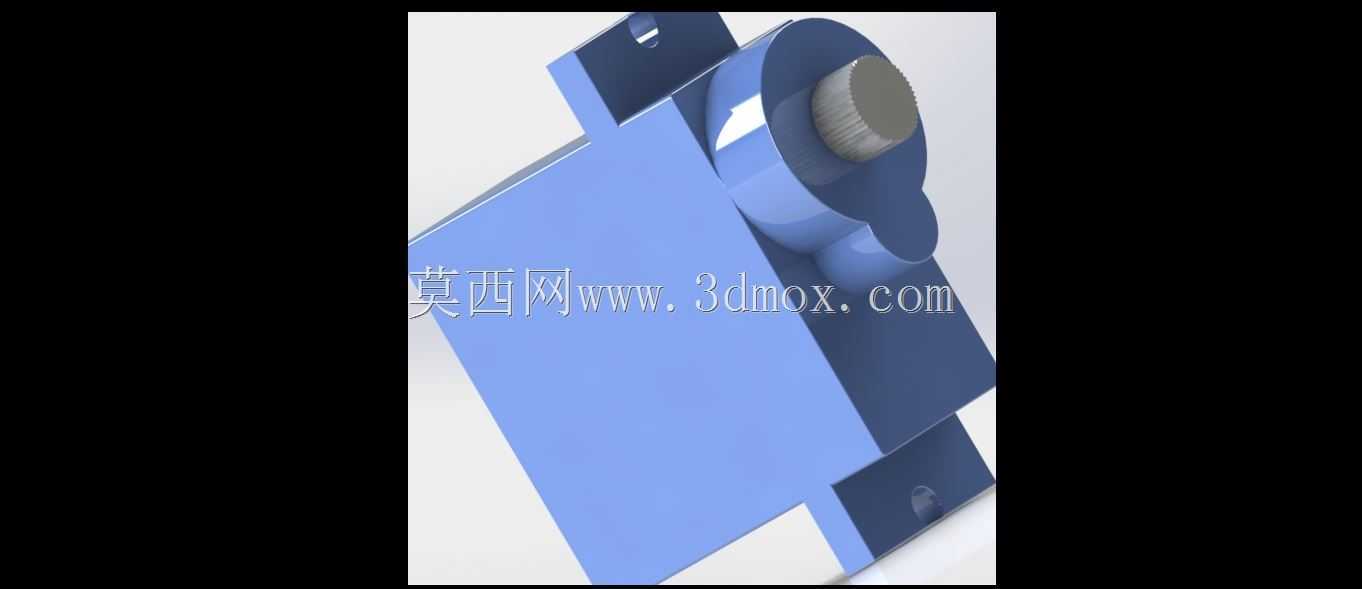

　　从结构设计的角度看，这类构件的壳体采用上下分体式卡合加螺丝锁紧的结构，主体安装面预留了两个对称的固定耳位，耳位上开有标准的圆形安装通孔，安装时不需要做复杂的定位工装，只要在对应安装基板上加工匹配的孔位，用标准螺丝就能完成固定，安装耳的位置做了加厚处理，避免长期受振动导致安装位开裂。输出轴采用扁位加圆形轴颈的结构，既可以通过过盈配合安装塑料摇臂，也可以通过紧定螺丝锁紧金属舵盘，输出轴的伸出长度做了严格控制，避免安装摇臂后出现轴端干涉，轴根部做了台阶限位，摇臂安装到位后刚好贴合台阶面，不会出现轴向窜动。

　　内部的减速组采用多级直齿圆柱齿轮传动，齿轮模数选得很小，在有限的壳体空间内实现大减速比，把电机的高转速低扭矩输出，转换成输出端低转速大扭矩的转动输出，齿轮的啮合间隙控制在合理范围内，既不会因为间隙过大导致回程误差超标，也不会因为间隙过小出现卡滞、转动阻力过大的问题。位置反馈的电位计和输出轴直接联动，输出轴转动到任意角度，电位计都会输出对应的电压信号给控制电路，控制电路对比目标位置信号和当前反馈信号的差值，驱动电机正转或者反转，直到输出轴到达目标位置，整个闭环控制过程全部在构件内部完成，外部控制器只需要发送周期固定的脉宽信号就能实现角度控制，不需要额外做位置闭环算法。

　　做整机结构设计的时候，这类构件的安装边界需要重点考量：首先是壳体的整体外形尺寸，宽度方向要预留足够的接线空间，不能让侧边的接线被相邻结构件挤压磨损；输出轴的中心高度要和被驱动构件的转动中心完全对齐，避免出现别劲的情况，长期偏心安装会导致输出轴轴承磨损加快，甚至出现断轴的问题。安装基板的厚度要匹配安装耳的高度，如果基板过厚，固定螺丝拧入深度不够会导致固定不牢，运行时出现晃动；如果基板过薄，要在基板背面加衬套或者加厚安装位，避免螺丝锁紧时把基板压变形。

　　在实际应用场景里，这类构件常用来做小型机械臂的关节转动、机器人小车的转向驱动、航模的舵面偏转控制、自动化小设备的料仓挡板开合、3D打印机的自动调平机构驱动，因为其控制逻辑简单、安装便捷、成本可控，在非重载的小角度转动场景里，比搭建独立的电机加编码器加减速箱的方案效率高很多。设计配套结构的时候还要注意，这类构件的输出扭矩是在额定电压下的参数，选型时要预留至少30%的扭矩余量，避免实际负载超过额定值导致电机堵转，长时间堵转会导致内部电路过热烧坏。另外壳体的散热主要靠外壳和空气的自然对流，安装时不要把整个壳体完全包裹在密闭的结构里，要预留一定的散热间隙，保证长时间运行时内部的热量能及时散出。

　　输出轴的转动范围一般在0到180度之间，做结构设计时要在转动路径的两个极限位置预留机械限位，避免控制信号异常时输出轴转动超过极限角度，拉坏内部的电位计或者打坏齿轮。配套的舵盘或者摇臂要做动平衡校验，特别是高速摆动的应用场景，不平衡的摇臂会产生额外的振动，不仅影响控制精度，还会加速内部轴承的磨损。接线部分要预留足够的弯曲半径，不要把线拉得太紧，构件在摆动过程中接线会跟着反复弯折，预留长度不足会导致线芯断裂，接线的固定点要选在壳体附近的静止结构上，减少弯折点的应力集中。
