带安装尺寸的110SY系列交流伺服电机结构

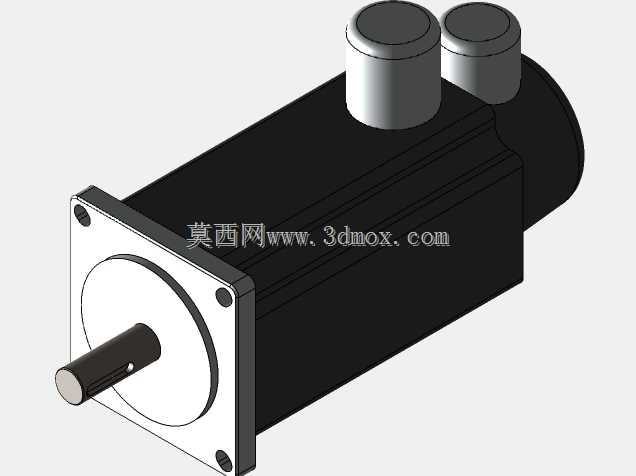

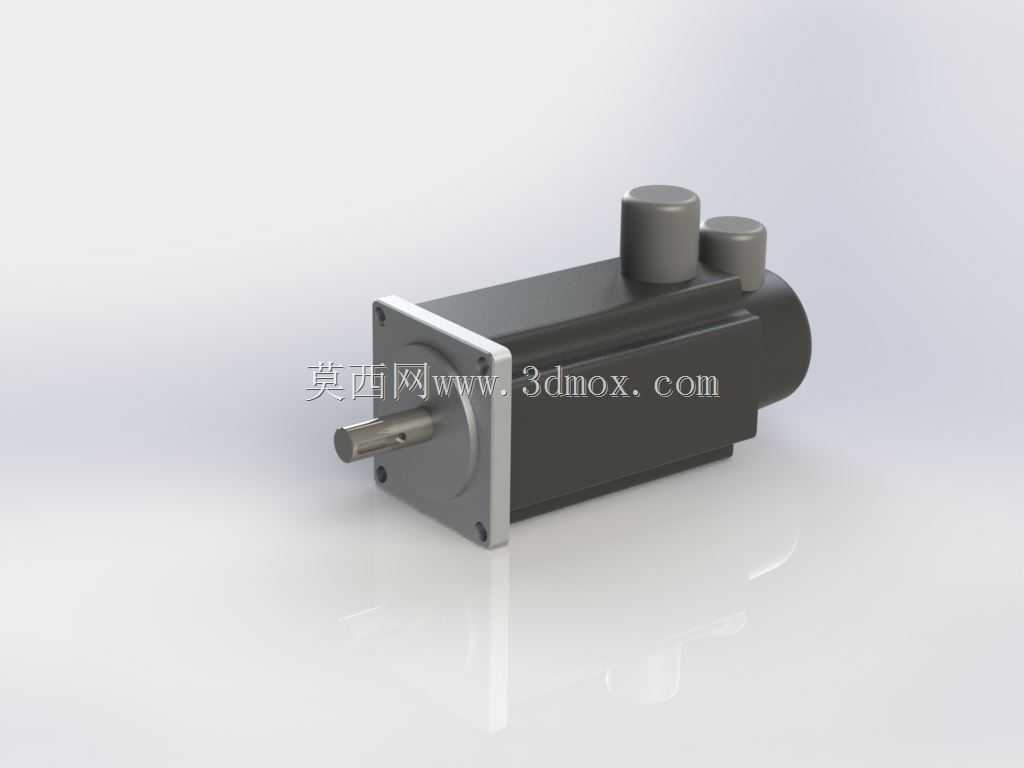

　　在自动化产线的传动选型环节，110规格的交流伺服电机一直是中负载点位控制场景的核心执行部件，这款110SY-M04030型号的伺服结构，建模时完整还原了实体的安装边界与外形细节，能直接用于设备布局阶段的干涉校验，不用等拿到实物样品再反复调整机架开孔位置。做设备布局时最容易踩的坑就是忽略电机尾部的接线端子凸起、编码器侧的接头突出量，很多新手建模只画电机主体的方壳和输出轴，等实际装配时才发现尾部接头和设备后护板撞了，或者侧方的动力线插头和相邻的丝杆电机座干涉，这款模型把顶部两个高低错落的接线凸台、前端法兰的安装孔位、输出轴的轴径与键槽尺寸都做了1:1还原，连输出轴伸出法兰端面的长度都和实物一致，导入装配体后可以直接配合安装法兰做孔位对齐，不用二次核对样本参数。

　　从实际应用场景来看，这款额定转速3000转的中惯量伺服，适配的场景覆盖了非标自动化里的大部分中负载传动需求：比如皮带输送线的主动辊驱动、小型模组的滑台传动、包装设备的拉膜辊控制、数控专机的进给轴驱动，都能用到这个规格的电机。建模时特意保留了前端法兰的止口尺寸，这个止口是和设备安装座定位配合的关键结构，很多简化模型会把止口做成直角台阶，实际装配时止口和安装座的配合公差是H7/h6，模型里的止口直径、深度都和实物一致，做装配干涉检查时能直接判断定位配合是否到位，不会出现模型里能装进去、实际实物止口卡不进去的问题。

　　设计思路上，这款电机的本体采用方形机壳结构，相比圆形机壳的伺服，方形外壳的四个平面可以直接贴装安装支架，不用额外做弧形抱箍，在空间紧凑的设备里能节省不少安装空间，顶部的两个接线凸台，高的那个是动力线接线座，矮的是编码器反馈接线座，两个凸台的间距、出线方向都做了还原，布线时可以直接在模型里规划线缆的弯曲半径，避免动力线和编码器线靠太近产生信号干扰。输出轴部分采用带键槽的光轴结构，轴端的中心孔也做了还原，实际使用时如果需要加装联轴器、同步轮或者行星减速机，直接按照模型里的轴径、键槽宽度选型就行，不用反复测量实物尺寸。

　　安装边界方面，这款电机的法兰安装孔是通孔设计，四个安装孔的中心距、孔径都符合110系列伺服的通用安装尺寸，和市面上同规格的伺服电机安装尺寸互换性很强，设备迭代时如果需要更换同规格不同品牌的伺服，不用修改安装法兰的孔位。电机本体的总长度、尾部的最大外径也都做了准确还原，做设备内部布局时，电机尾部和设备内壁的安全距离可以直接参照模型预留，一般预留10mm以上的散热空间就足够，因为交流伺服在额定负载下的外壳温度不会超过70度，只要不是完全密闭的空间，自然散热就能满足使用需求。另外模型里的输出轴台阶位置也做了还原，这个台阶是用来顶住联轴器端面的，安装联轴器时不能让联轴器端面贴到电机法兰端面，要留出0.5到1mm的间隙，避免电机运转时联轴器和法兰产生摩擦，这些细节在模型里都有体现，选型时可以直接参照这些结构做配套零件的设计。

　　很多工程师做设备设计时，习惯先选好电机型号再根据电机尺寸设计安装座，这时候准确的三维模型就比二维样本好用得多，二维样本上的尺寸都是分散标注的，很难直观判断各个结构的相对位置，比如接线座的中心和电机轴中心的偏移量、编码器侧凸台的突出高度，这些在二维图上需要对照多个视图才能算清楚，直接用三维模型装配的话，转动视角就能看到所有结构的位置关系，能大幅减少设计阶段的错误率。这款模型还还原了电机外壳的散热筋细节？不对，这款110伺服的外壳是光滑方形结构，没有额外的散热筋，靠外壳本身的表面积散热，所以模型里的外壳是平整的方形面，和实物一致，不会出现多余的结构误导设计。另外前端法兰的安装沉孔深度也做了还原，选型安装螺丝时可以直接根据沉孔深度选螺丝长度，避免螺丝太长顶到电机内部的绕组，造成绝缘损坏。
