民用给排水系统用PVC手动球阀结构

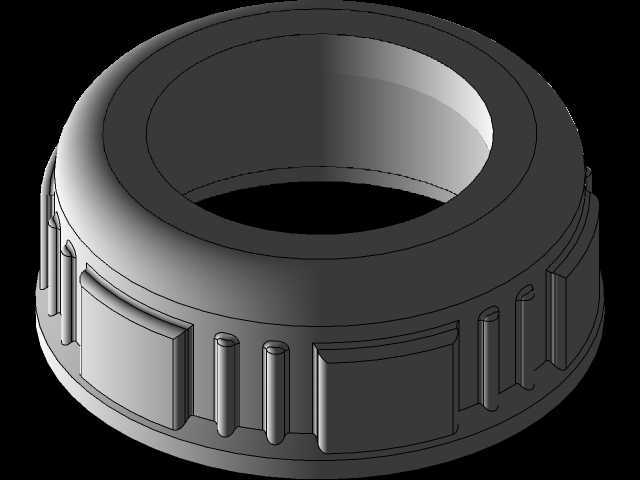

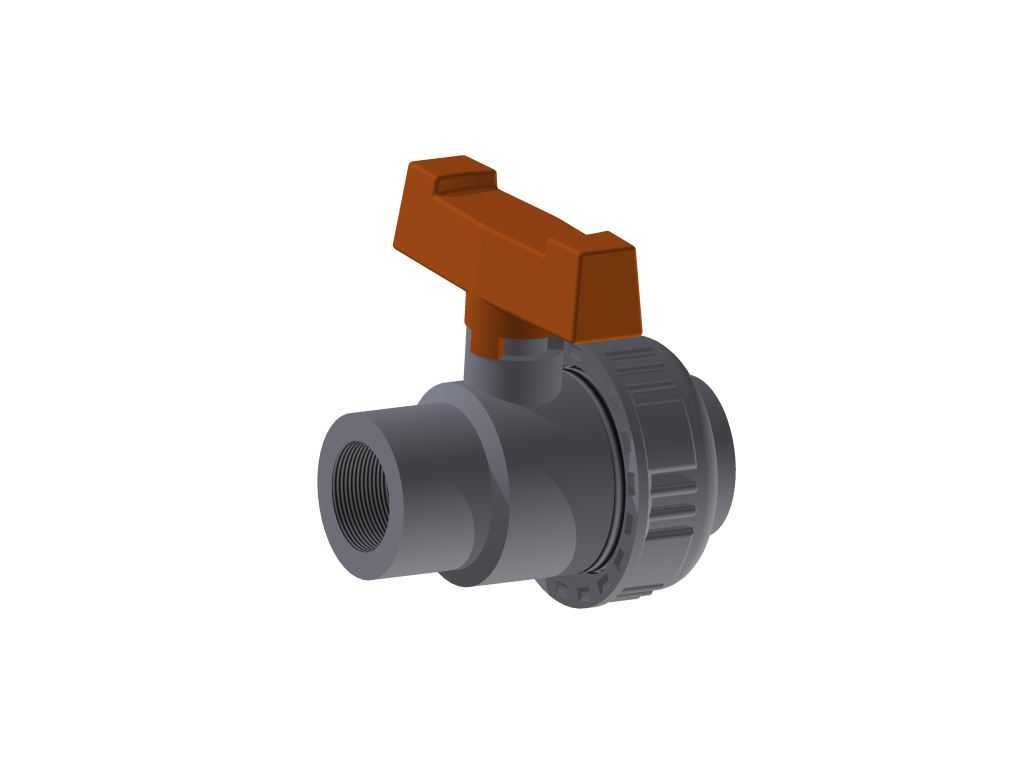

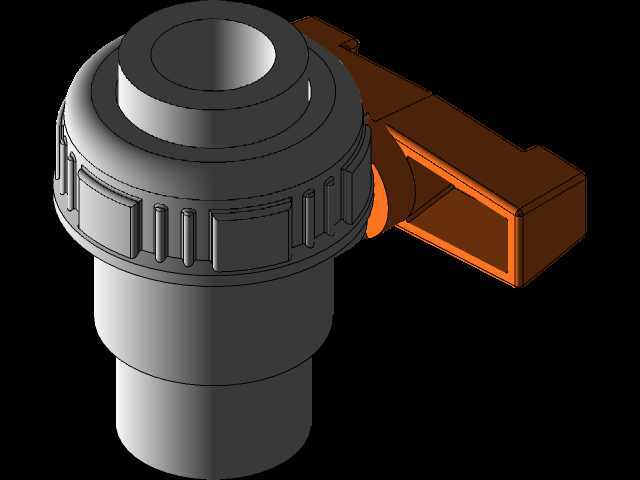

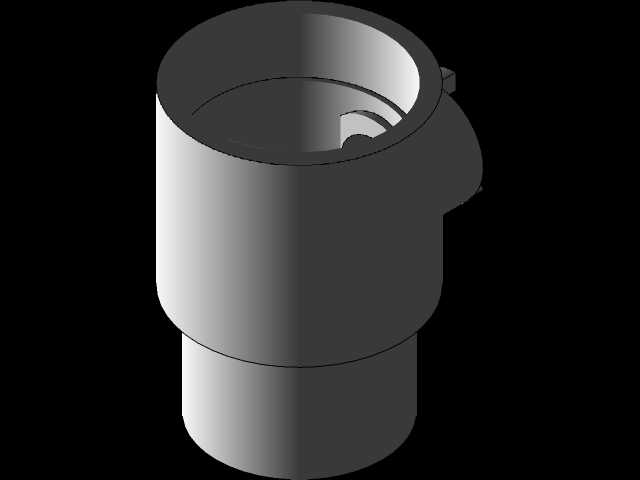

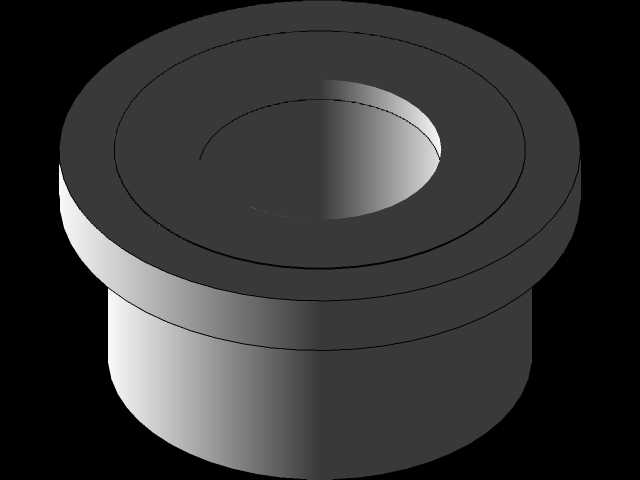

　　日常民用给排水管路、小型灌溉支管、家装水路改造场景里，这类PVC材质的手动球阀是出镜率极高的通断控制部件，和金属球阀相比，它的自重更轻，和同材质PVC管路粘接或螺纹对接时的适配性更好，不会出现异材质连接的电化学腐蚀问题，在常温常压的清水输送场景里使用寿命完全能满足使用要求。从结构设计来看，这款球阀采用单手柄直动式结构，手柄旋转90度即可实现全开到全关的状态切换，没有多余的传动间隙，操作时的反馈感清晰，操作人员不需要额外观察阀位标识，仅凭手柄和管路的相对角度就能判断当前通断状态，日常巡检时能快速识别管路状态，避免误操作。阀体部分采用一体式注塑成型的主体结构，单侧设置内螺纹连接端，另一侧为活接式对接结构，

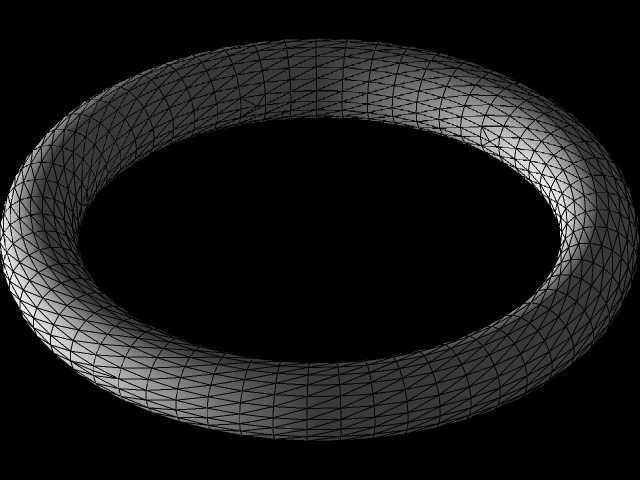

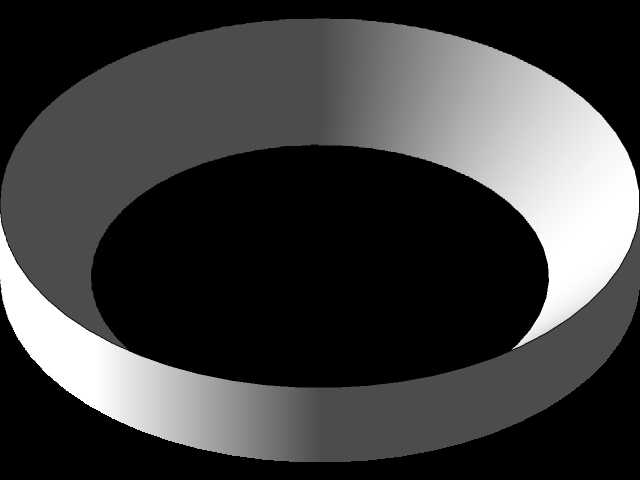

　　安装时不需要强行扭转整段管路就能完成阀件的拆装更换，尤其是在已经布设完成的狭小管路空间里，活接端的设计能大幅降低后期维护的操作难度，不需要大范围拆解周边管路就能完成阀件替换。密封结构上，球体周边采用弹性橡胶密封圈做径向密封，阀杆位置设置多重轴向密封，在0.6MPa到1.0MPa的常规民用供水压力区间内，不会出现渗漏问题，球体表面做了光滑处理，旋转时的摩擦阻力小，长期静置后也不会出现密封圈粘死导致的操作卡滞问题。从安装边界来看，这款球阀的轴向安装尺寸紧凑，手柄的旋转半径控制在合理范围内，安装在墙面沟槽、吊顶内的狭小管路空间时，不需要预留过大的操作空间，手柄的握持部分做了加宽加厚处理，即使手上沾有水渍或者佩戴薄劳保手套，

　　也能稳定施加旋转力矩，不会出现打滑问题。设计过程中充分考虑了塑料材质的力学特性，阀体的壁厚做了梯度优化，连接螺纹位置的壁厚适当增加，避免拧紧对接时出现应力开裂，阀体和活接端的配合位置设置了定位止口，安装时能快速对齐同轴度，不会因为对接偏斜导致密封失效。和传统的金属闸阀相比，这类PVC球阀的流道阻力更小，全开状态下球体的通径和管路内径基本一致，不会出现明显的通流截面收缩，管路输送过程中的压损更小，在同等供水压力下能保证更高的输送效率，也不容易在阀腔内部滞留杂质，减少长期使用后的结垢堵塞风险。在实际选型应用中，这类球阀仅适用于常温清水、无强腐蚀性的中性流体输送场景，不能用于高温流体、有机溶剂输送管路，也不能在超过额定压力的工况下使用，

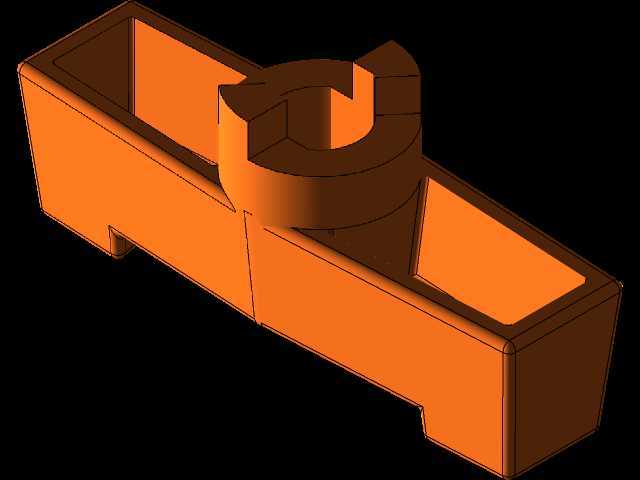

　　安装时需要注意阀体上标注的流体方向标识，虽然球阀属于双向截止类阀件，但按照标识方向安装能更好地保证密封件的使用寿命，降低长期使用后的渗漏概率。建模过程中对各个配合面的公差做了合理设定，活接端的旋转间隙、密封圈的压缩量都按照实际注塑生产的工艺要求做了匹配，既保证装配后各部件活动顺畅，又不会因为间隙过大出现密封失效问题，手柄和阀杆的连接位置采用扁方配合结构，传递扭矩时不会出现相对打滑，反复开关操作后也不会出现连接位置的磨损松旷。
