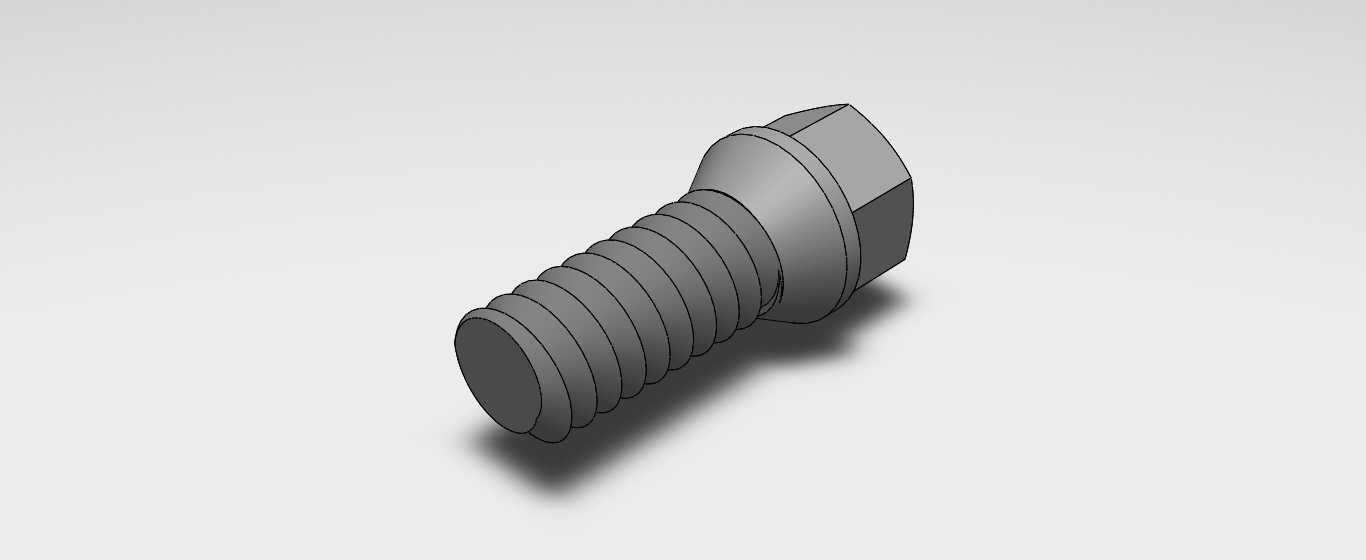

汽车车轮法兰面六角螺栓结构设计

　　同时法兰面的承压面在拧紧过程中能分散头部对被连接件的压应力，防止轮辋安装位的铝合金或钢制表面被压溃，尤其适配乘用车常用的铝合金轮辋安装场景，避免长期使用后压痕过深导致预紧力衰减。螺纹段的设计上，采用了全牙还是半牙结构需要匹配轮辋与轮毂的叠层厚度，螺纹的牙型角、螺距严格匹配通用公制紧固螺纹的公差要求，保证和轮毂上的预制内螺纹或者配合螺母的啮合长度满足载荷要求，通常这类车轮螺栓的螺纹啮合长度不能小于螺纹公称直径的1.2倍，才能保证在最大冲击载荷下螺纹不会出现滑牙失效。螺栓头部的六角对边尺寸设计需要兼顾拧紧工具的通用性和法兰面的尺寸边界，对边尺寸过小会导致拧紧时套筒接触应力过大，反复拆装后容易出现头部圆角打滑，在商用车与乘用车的车轮装配环节，这类带法兰面的六角头螺栓是承担轮辋与轮毂连接载荷的核心受力件，日常行驶过程中车轮承受的垂向冲击、转向侧向力、制动扭矩都要通过这类螺栓完成力的传递，一旦螺栓设计或选型出现偏差，轻则出现轮辋松动异响，重则引发车轮脱落的重大安全事故，因此这类零件的结构设计从来不是简单的标准件照搬，需要结合对应车型的轮端载荷谱做针对性的参数匹配。从结构设计逻辑来看，这款螺栓采用六角头搭配一体式法兰面的结构，和普通外六角螺栓相比，一体式法兰面直接增大了螺栓头部与轮辋安装孔位的接触面积，不需要额外加装平垫圈，既减少了装配环节的零件数量，也能避免垫圈漏装、装反带来的紧固失效风险，

　　对边尺寸过大则会超出轮辋安装沉孔的空间边界，导致螺栓头部无法完全沉入沉孔，出现轮辋装夹不平的问题。法兰面的外径设计也有明确的边界约束，需要保证法兰面完全覆盖轮辋安装孔的倒角区域，同时不能和相邻的螺栓安装位、轮辋的装饰罩卡扣结构产生干涉，通常法兰面下表面会设计极细的环形防滑齿，在拧紧过程中齿尖轻微嵌入被连接件表面，增大接触摩擦力，防止车辆长期行驶过程中螺栓受振动出现回转松动，部分同类型产品还会在法兰面和杆部的过渡位置设计圆角，避免应力集中导致的头部断裂问题。杆部与螺纹的过渡位置、头部与杆部的过渡位置都做了圆弧过渡处理，这是因为车轮螺栓在行驶过程中不仅受轴向的预紧拉力，还会受车轮跳动带来的交变弯曲应力，

　　直角过渡的位置会产生严重的应力集中，在交变载荷下容易萌生疲劳裂纹，最终导致螺栓断裂，合理的过渡圆角半径能将应力集中系数降低40%以上，大幅提升零件的疲劳寿命。从安装边界来看，这类螺栓的总长度需要严格匹配轮辋、轮毂、制动盘（或制动鼓）的叠层总厚度，保证拧紧后螺纹露出螺母或者轮毂内螺纹的长度在2到3个牙距，露出过长容易在行驶中缠绕异物、剐蹭周边的制动管路或轮速传感器线束，露出过短则会导致螺纹啮合长度不足，预紧力无法达到设计要求。在实际装配工艺中，这类螺栓通常采用定扭矩拧紧或者转角法拧紧，设计阶段就需要核算螺栓的屈服强度，保证拧紧过程中螺栓的轴向预紧力在材料的弹性区间内，同时预紧力产生的摩擦力要足够传递车轮的最大制动扭矩和驱动扭矩，

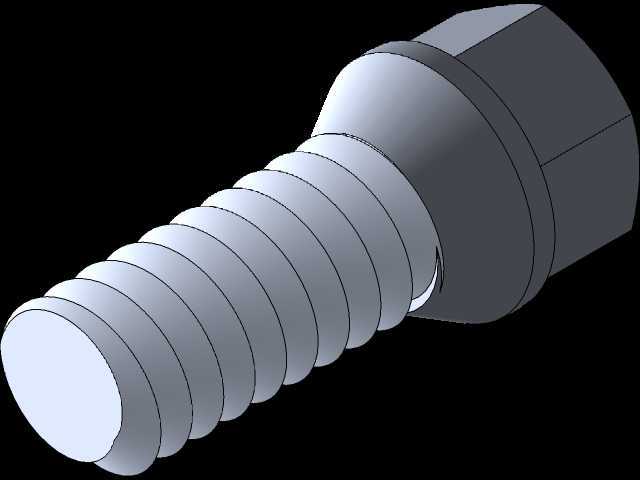

　　避免接触面出现滑移。和普通的设备安装螺栓不同，车轮螺栓的表面处理通常采用达克罗或者镀锌钝化处理，需要满足整车的盐雾试验要求，应对冬季道路除冰盐、南方潮湿环境的腐蚀，避免螺纹锈蚀导致后期拆装困难，同时表面涂层的摩擦系数需要控制在稳定区间，保证拧紧扭矩和轴向预紧力的对应关系一致，不会因为摩擦系数波动导致预紧力过大或不足。在建模过程中，需要重点还原螺纹的牙型细节、法兰面的防滑结构、各过渡位置的圆角参数，这些细节直接决定了后续有限元分析的结果准确性，如果建模时忽略过渡圆角，做疲劳强度分析时得到的应力结果会比实际值偏高很多，导致设计冗余过大或者出现错误的失效判断；如果法兰面的接触面积建模不准，也会导致承压面的压应力计算出现偏差，无法准确判断轮辋材料是否会被压溃。这类螺栓除了应用在车轮装配场景，部分需要大接触面防松、高预紧力要求的底盘连接位置也会选用同结构的产品，比如推力杆安装座、稳定杆吊耳的连接位置，只是根据载荷等级调整螺栓的公称直径、强度等级和长度参数，核心的结构设计逻辑是相通的，都是通过一体式法兰面简化装配、分散压应力，通过合理的过渡结构提升疲劳强度，通过精确的尺寸控制保证安装适配性。
