双杆笔形100毫米行程气动执行器

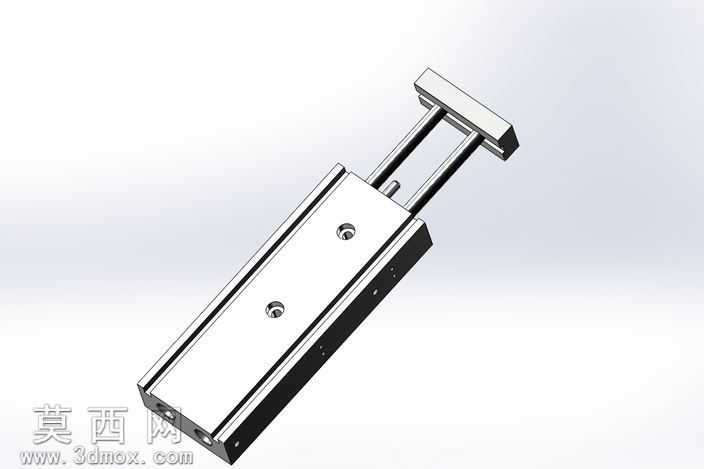

本款气动执行器采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循气动元件行业设计规范，首先以缸体主体为基准特征，通过拉伸凸台命令构建缸体的长方体基础轮廓，对缸体表面的安装螺纹孔采用异型孔向导功能精准定位，确保孔位的同轴度与位置公差符合实际装配要求。双导杆部分通过扫描与拉伸组合命令生成，导杆与缸体内部的活塞连接部位做了同轴度配合约束，还原真实产品的滑动导向结构，前端的安装连接板通过拉伸切除完成安装槽与连接孔的设计，保证与外部负载的安装适配性。渲染阶段采用哑光银白金属材质模拟缸体的阳极氧化铝合金表面，搭配深灰黑色的缸体侧边密封端盖材质，金属表面添加细微的磨砂纹理贴图提升真实感，场景采用柔和的漫反射环境光，搭配单侧主光源勾勒产品的结构轮廓，避免生硬阴影遮挡双杆平行布局的结构细节。结构设计上采用双导杆并列布局，相比单杆气缸具备更强的抗扭转性能，100毫米的额定行程可满足多数短行程直线往复驱动需求，缸体侧面预留的两个安装螺纹孔可直接用于设备台面的固定安装，无需额外设计安装支架。设计思路围绕紧凑型气动驱动需求展开，在保证100毫米行程的前提下尽可能压缩缸体整体长度，双导杆结构既承担活塞的直线导向作用，又可承受一定的侧向负载，避免活塞杆受径向力出现密封件磨损问题，各零部件之间的配合间隙按照实际气动元件的装配公差设定，建模完成后通过干涉检查确认所有运动部件无结构干涉，可直接用于气动回路的虚拟装配仿真、设备布局方案验证以及非标自动化设备的设计选型参考，还原了笔形双杆气缸的真实结构比例与外观特征。
