摩托车传动用65齿同步皮带轮结构设计

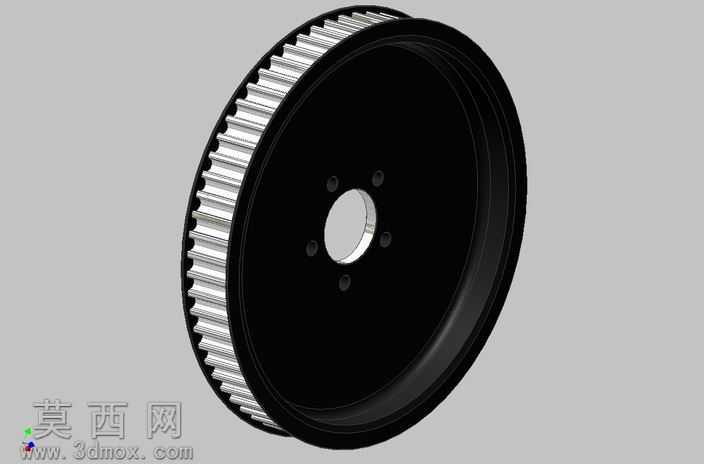

该模型为摩托车传动系统配套的65齿同步皮带轮，建模过程以实际传动工况需求为核心依据，首先通过参数化建模方式确定带轮的核心参数：以65个标准同步带齿为基准，精准匹配对应规格同步带的齿形齿距，保证传动过程中啮合精准无滑差。建模时先绘制带轮的径向截面草图，通过旋转特征生成带轮的基体结构，再对轮缘部分的齿形进行阵列排布，严格控制每个齿的齿顶圆弧、齿槽深度、齿侧倾角参数，确保齿形与同步带的接触面积均匀，降低传动过程中的磨损速率。轮体中心设计有适配摩托车输出轴的安装通孔，孔周均匀分布多个安装定位孔，用于带轮与轴端法兰的紧固连接，建模时对孔位的位置度、孔径公差进行了参数化约束，保证安装时的同轴度要求，避免高速转动时出现动平衡偏差。带轮主体采用辐板式结构，在保证整体结构强度的前提下尽可能降低轮体自重，轮缘外侧设计有挡边结构，可防止传动过程中同步带出现轴向窜动脱落的问题。材质渲染阶段，轮齿啮合面赋予金属哑光质感，模拟钢材经表面硬化处理后的耐磨金属质感，轮体腹板及挡边部分赋予黑色哑光涂层质感，还原摩托车皮带轮表面做发黑防锈处理的真实外观效果。设计过程中重点考量了带轮的动平衡性能，对轮体的质量分布进行了对称化处理，避免高速运转时产生振动异响，同时对齿根位置做了圆角过渡处理，降低应力集中系数，提升带轮的抗疲劳使用寿命。整体结构完全贴合摩托车皮带传动的实际使用需求，各部分尺寸参数经过合理性校验，既满足传动扭矩的承载要求，又兼顾了轻量化与安装适配性，可直接用于摩托车传动系统的结构验证、装配模拟以及相关教学演示场景。
