滚轮摇臂与实心平板组合传动构件

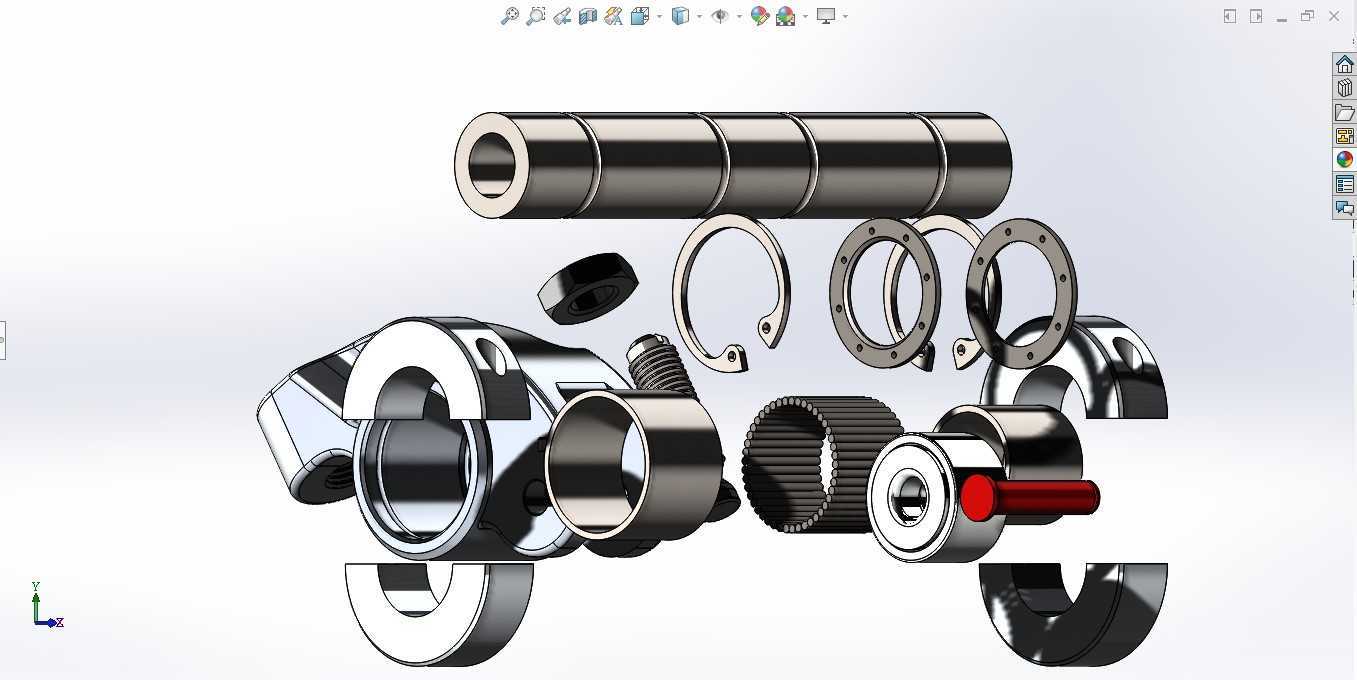

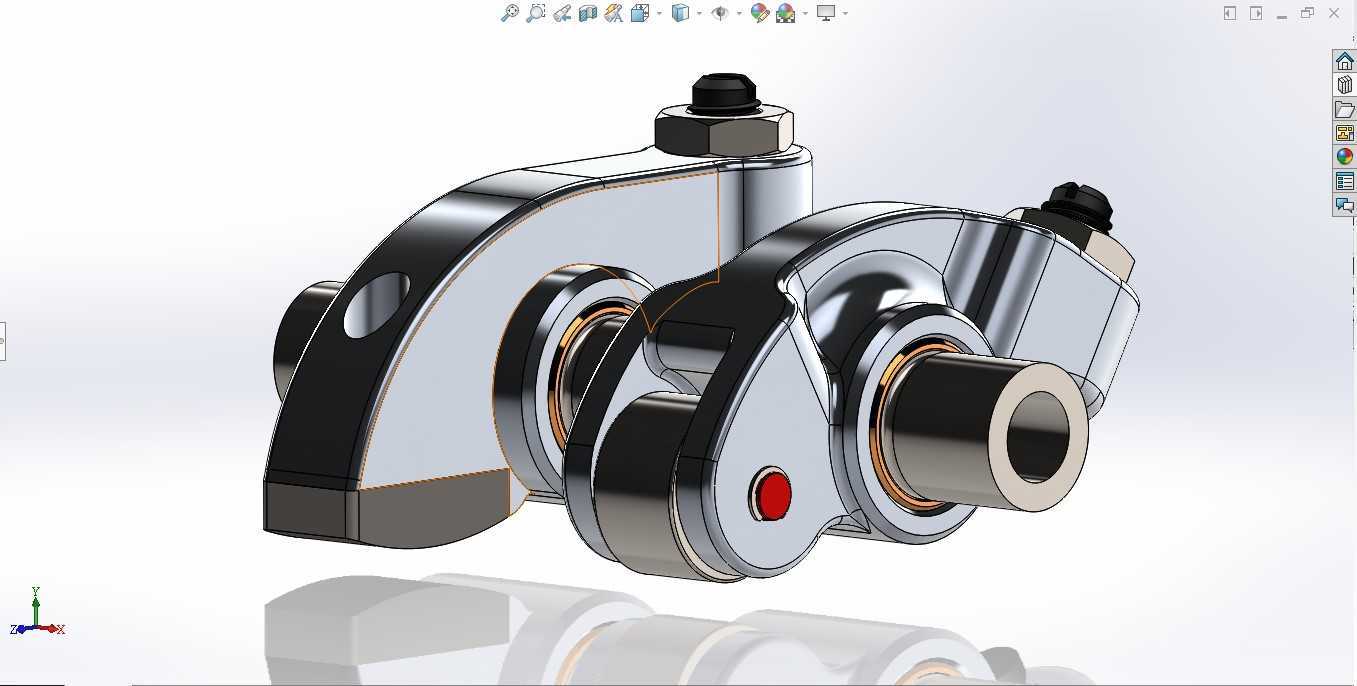

　　这套滚轮摇臂搭配实心平板的组合构件，常出现在需要周期性往复摆动、实现行程换向或者力传递的工位上，比如轻工包装线的间歇送料工位、小型冲压设备的进给触发机构，还有自动化装配线上的工件拨料单元里，都能见到这类构件的身影。它的核心作用是把转轴的回转动力，通过摇臂的摆动转化为滚轮接触平板后的线性推程，相比纯连杆结构，滚轮接触的形式能大幅降低接触摩擦损耗，长期运行不会出现接触面快速磨损失效的问题。

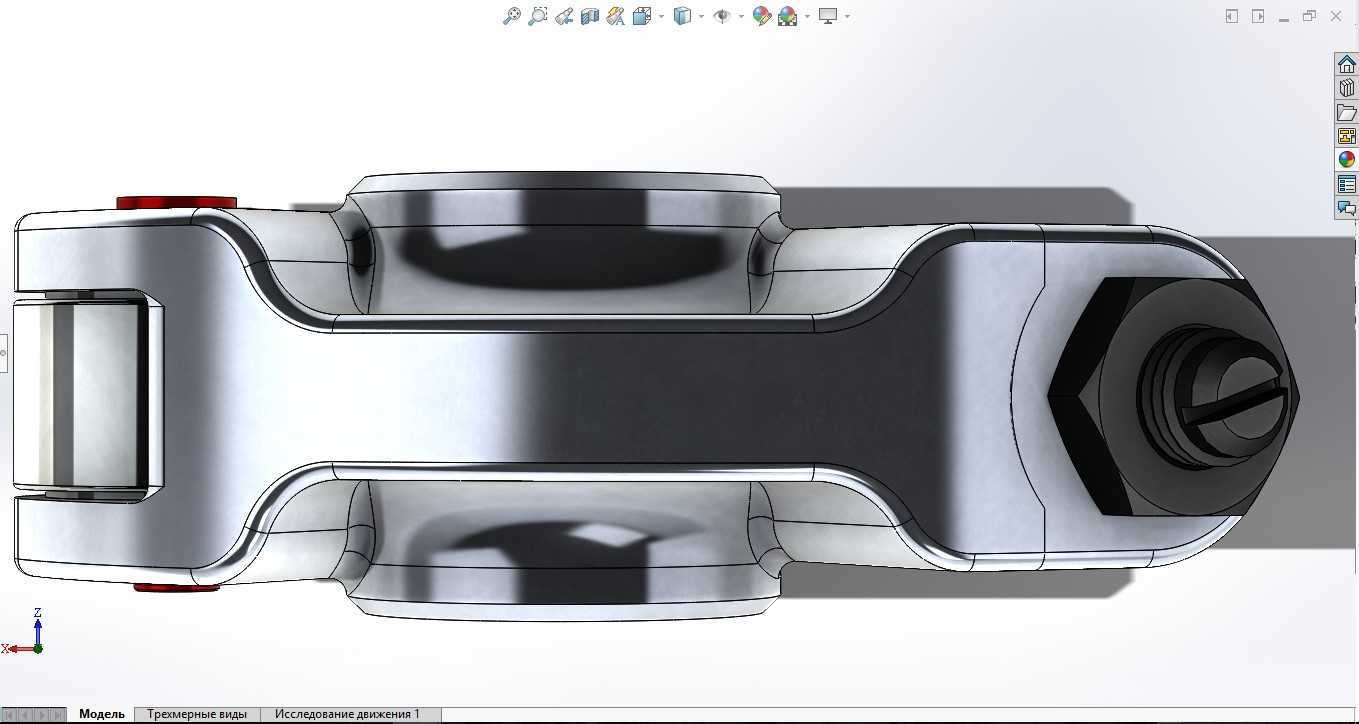

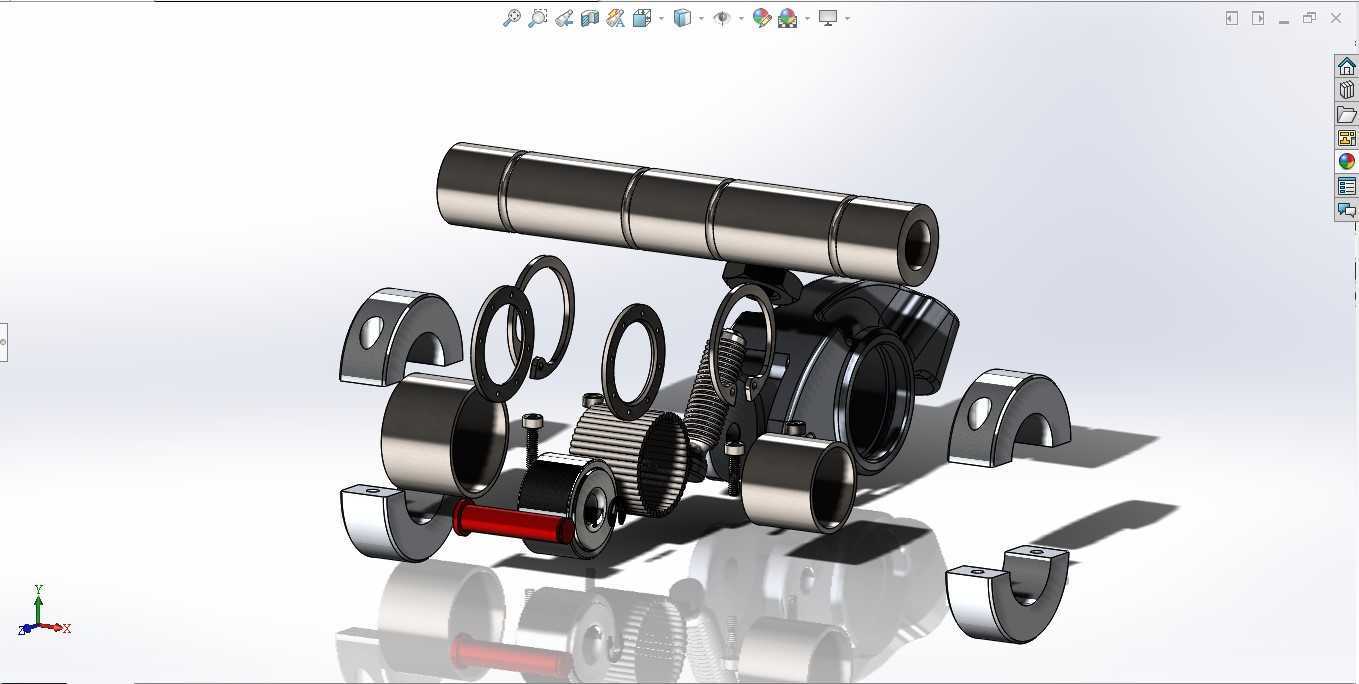

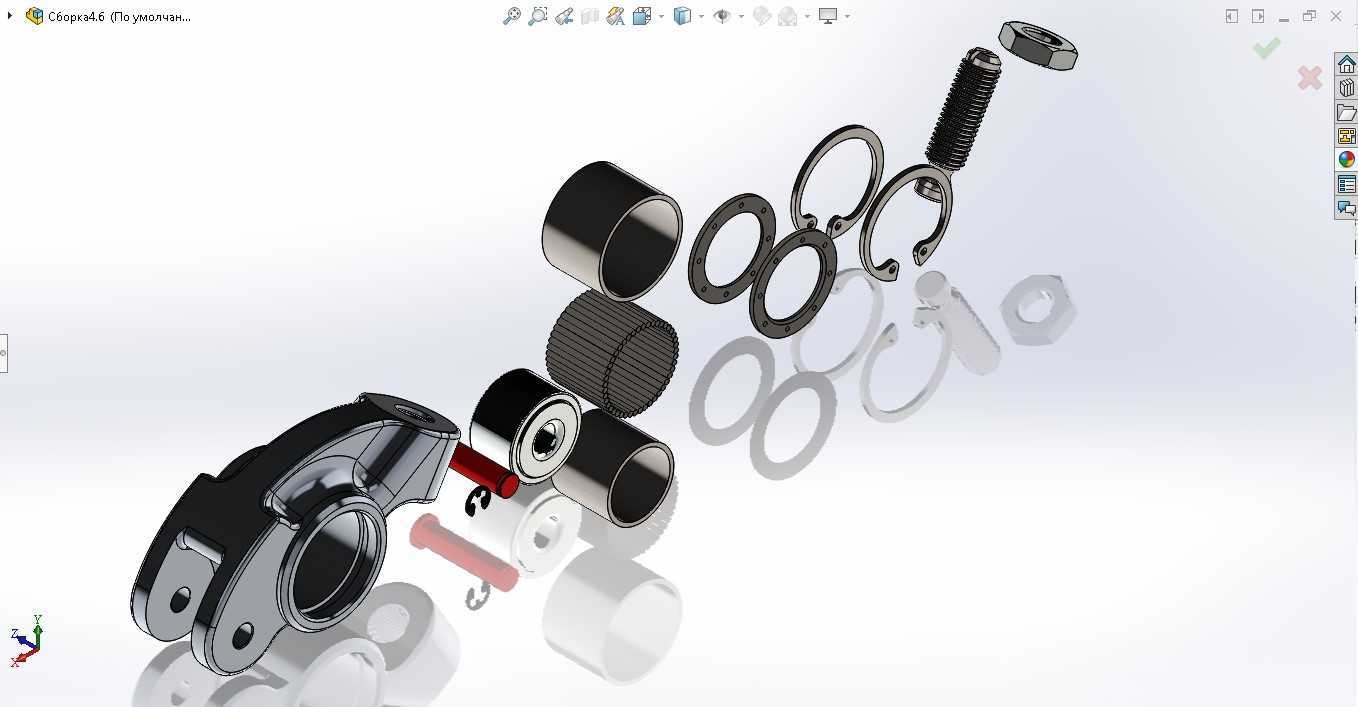

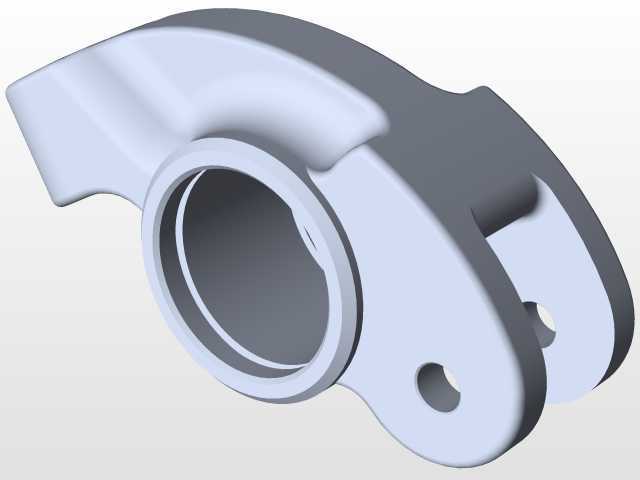

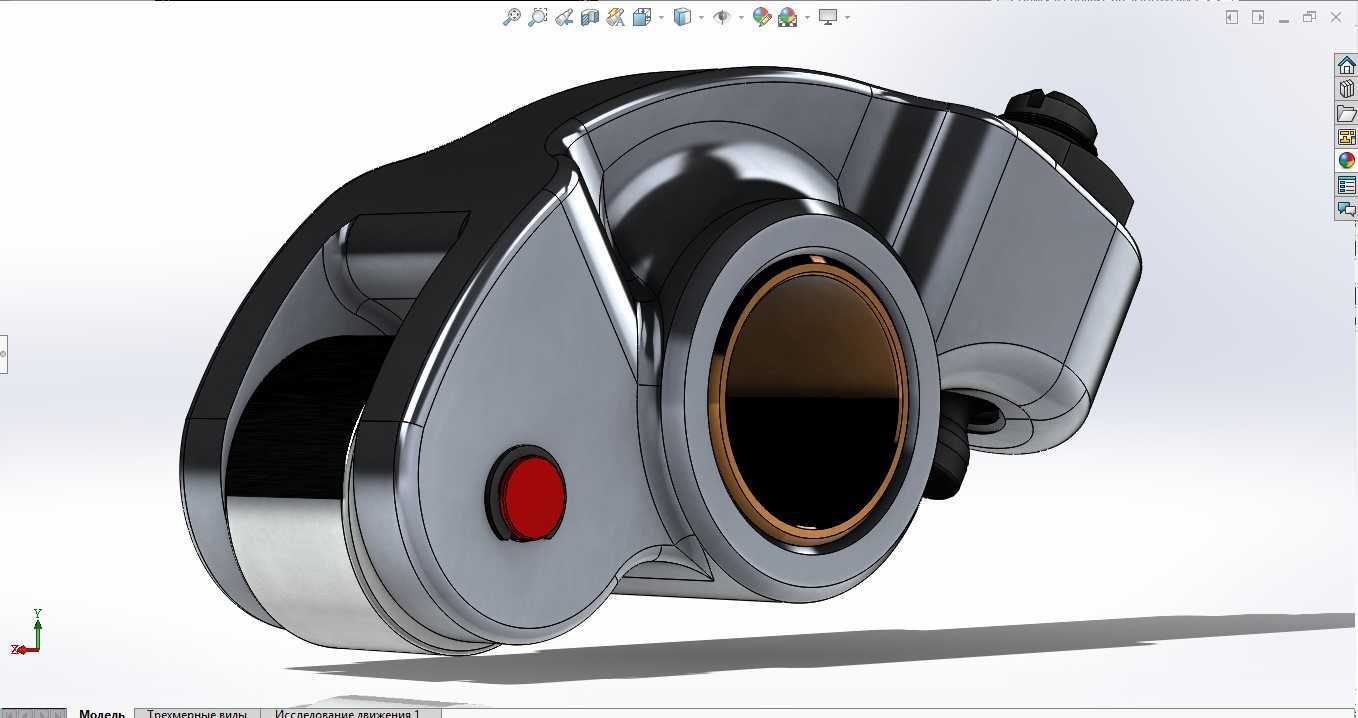

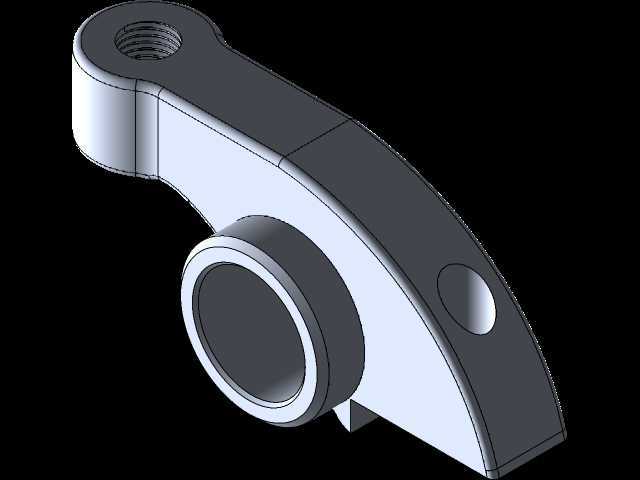

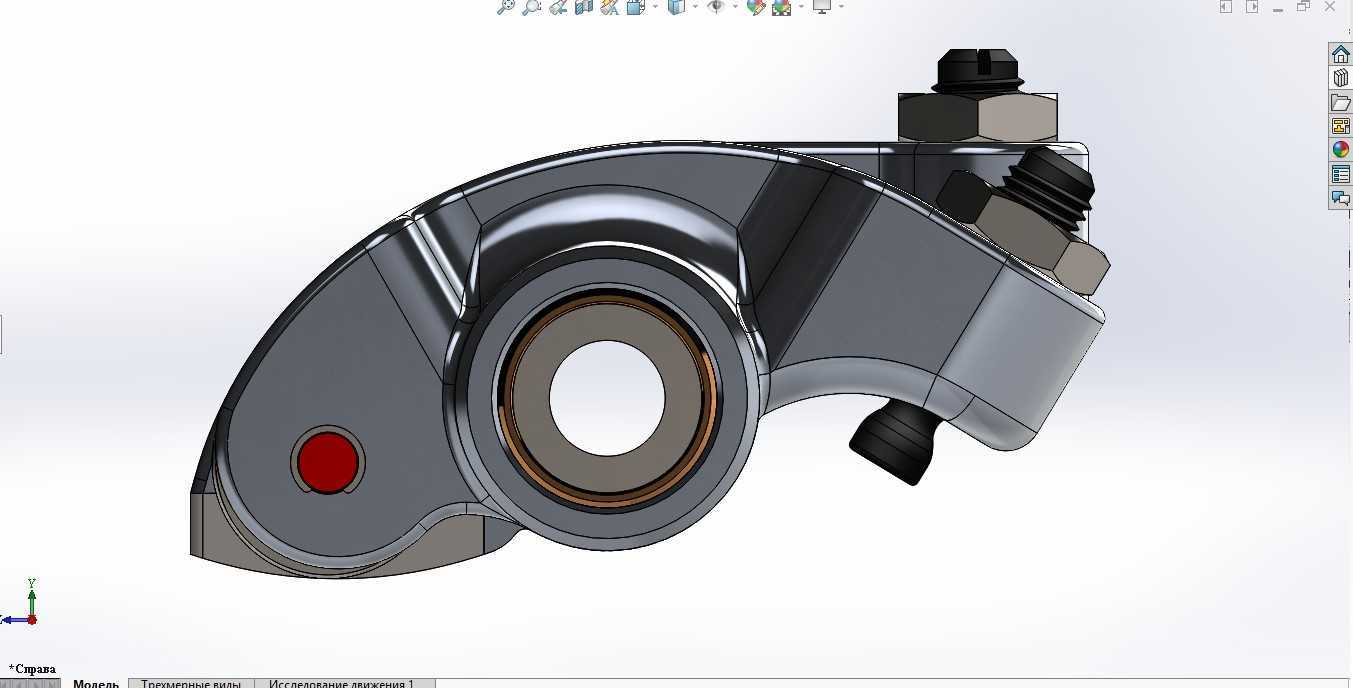

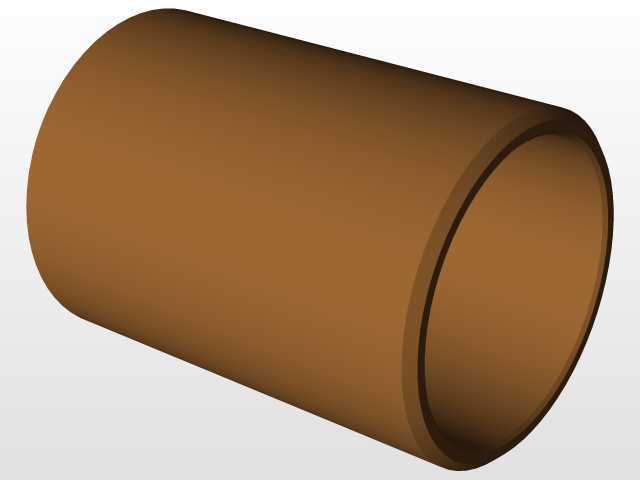

　　从功能特性来看，摇臂主体采用了变截面的弧形结构，不是等厚度的直板设计，这种设计是在保证整体抗弯强度的前提下，尽可能削减非受力区域的材料余量，降低构件自身的转动惯量，在高频摆动的工况下，能减少驱动端的负载冲击，启停响应速度也更快。摇臂上的铰接孔位都集成了衬套安装位，装配时压入铜基或者含油铁基衬套，就能避免摇臂本体和铰接销轴直接摩擦，后期维护只需要更换衬套即可，不用整体更换摇臂，能降低备件成本。端部的滚轮采用深沟球轴承作为滚动体，外圈做了淬硬处理，和平板接触滚动时，接触应力分布均匀，不会因为局部应力集中压伤平板接触面。配套的实心平板作为滚轮的接触承载面，平面度控制在0.02mm以内，表面做了高频淬火处理，硬度达到HRC45-50，耐磨性能足以支撑百万次以上的往复接触循环，平板上的安装孔采用沉孔设计，装配后螺栓头不会突出平面，避免滚轮运行到孔位位置时出现卡滞、跳变的问题。

　　设计过程中，首先要确定的是摇臂的摆动中心到滚轮中心的中心距，这个尺寸直接决定了平板的有效推程长度，中心距偏差超过0.1mm就会导致推程不足或者过位，触发后续工位的动作误差。摇臂上的锁紧螺栓位置做了加厚凸台，避免螺栓锁紧时摇臂本体出现压溃变形，铰接位的两侧都设计了轴用挡圈的安装槽，能限制销轴的轴向窜动，保证滚轮和平板的接触位置始终对齐，不会出现偏磨。实心平板的厚度是根据最大接触载荷计算的，当滚轮在平板端部位置施压时，平板的最大挠度控制在0.01mm以内，不会因为受力变形导致滚轮运行轨迹偏移，平板的安装孔位间距按照通用型材的安装孔距设计，能直接固定在标准铝型材机架或者钢制安装底座上，不需要额外加工转接板。

　　安装边界上，摇臂的摆动平面需要和平板的工作面保持绝对平行，垂直度偏差不能超过0.03mm，否则滚轮会出现单侧受力，短时间内就会出现轴承损坏、滚轮外圈偏磨的问题。摇臂的驱动轴和铰接孔的配合采用H7/k6的过渡配合，既能保证传动时没有间隙，也方便拆卸维护。滚轮突出摇臂侧面的高度要比平板厚度大2mm以上，保证摆动过程中滚轮不会从平板边缘脱出，平板的两端都做了15度的倒角导入，即使安装时存在微小的位置偏差，滚轮也能顺利导入到平板接触面上，不会出现硬碰撞。另外摇臂上设置的定位销孔，是用来调整初始摆动角度的，装配时可以通过定位销快速确定零位，不用反复调整驱动轴的初始角度，能缩短现场装配的调试时间。这类构件在选型替换时，要注意核对摇臂的摆动角度范围和平板的有效工作长度是否匹配，还要确认铰接轴的轴径尺寸和现有设备的安装位一致，避免出现装配干涉的问题。
