双腔独立式高性能进气节气门结构

　　这套双腔独立节气门结构，主要应用于高性能内燃机的进气通路控制场景，常见于大排量自然吸气机型、改装动力单元以及赛事专用动力总成的进气端配置，区别于传统单腔节气门通过单一阀片控制总进气量的方案，双独立腔室的设计可以为相邻两个气缸提供独立的进气通路，大幅降低多缸机进气过程中的气流干涉问题，提升各缸进气均匀性，尤其在高转速工况下，能有效减少进气谐振带来的充量效率波动，让每个气缸都能获得更稳定的进气量支撑，保障空燃比控制精度，提升动力输出的线性程度。

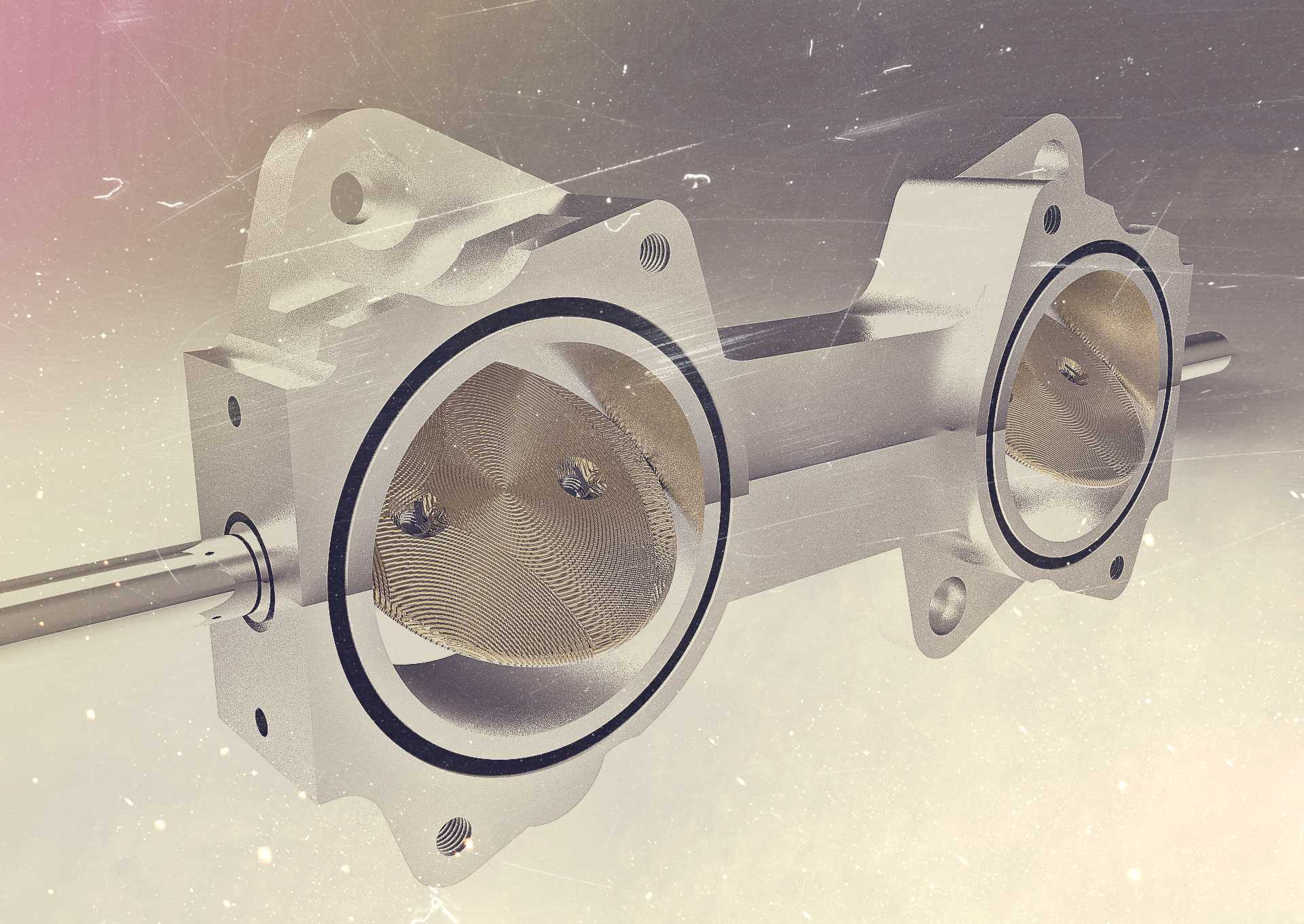

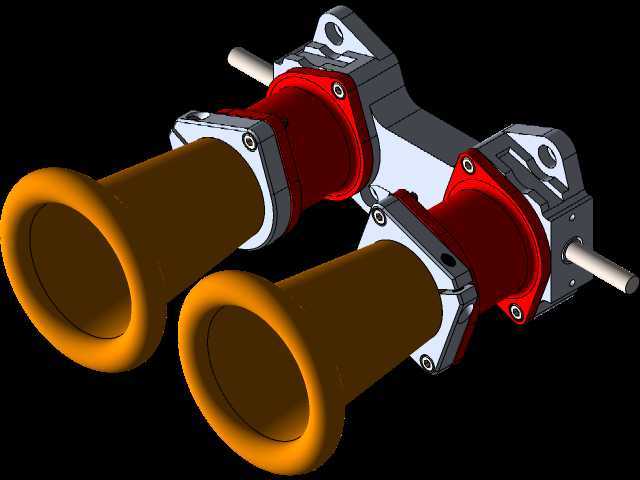

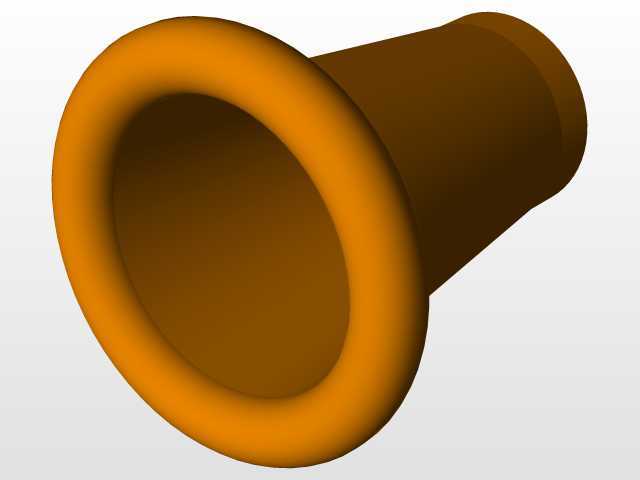

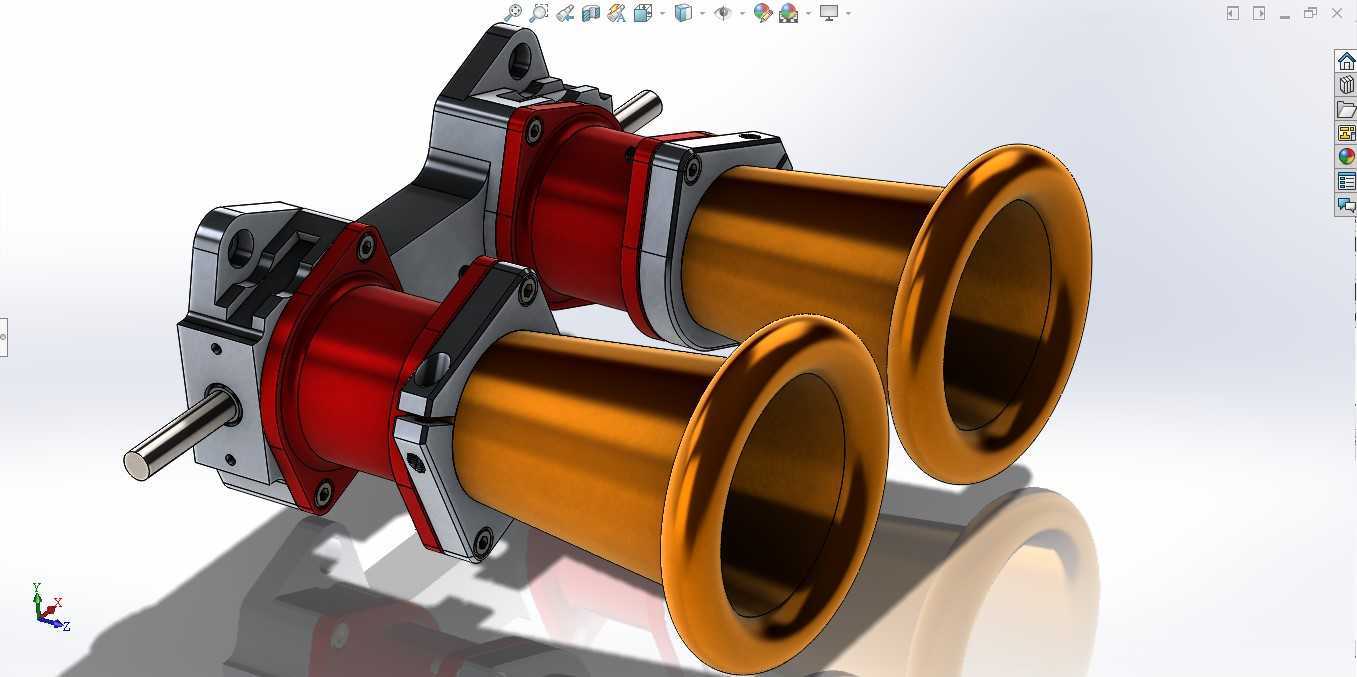

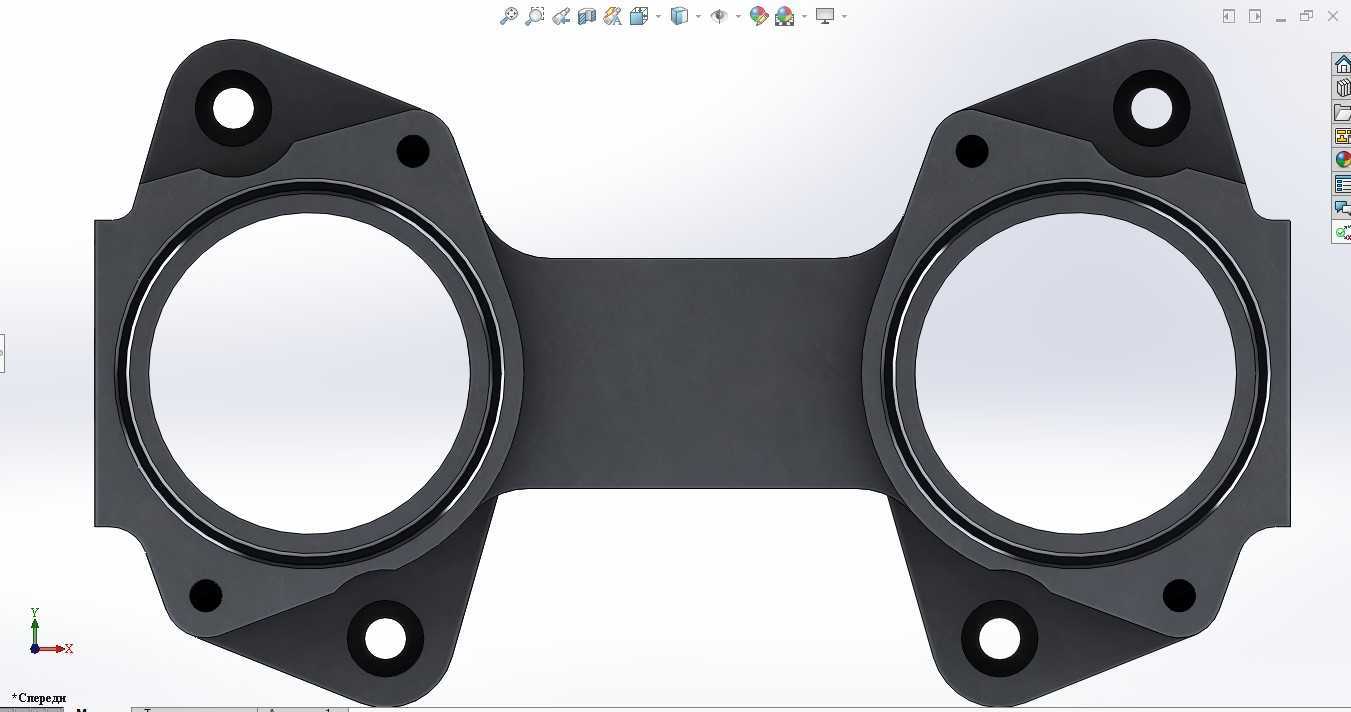

　　从功能特性来看，每个独立腔室都配置了单独的阀片转轴与密封结构，阀片采用偏心轴布置方案，转轴穿过腔室侧壁通过轴承座实现径向定位，侧壁的安装法兰预留了标准螺栓孔位，可直接与进气歧管的对接法兰面配合，法兰面设计有密封胶圈的安装槽位，装配后可保障1.5bar以内的增压进气压力下无泄漏问题。腔室的进气端采用扩口式喇叭口结构，喇叭口的曲面经过气流优化，入口处做了大圆角过渡，能减少进气入口处的气流涡流损失，提升进气流量系数，相比直切式入口结构，同开度下的进气流量可提升8%左右，这一设计在高转速大进气量需求下的增益尤为明显。

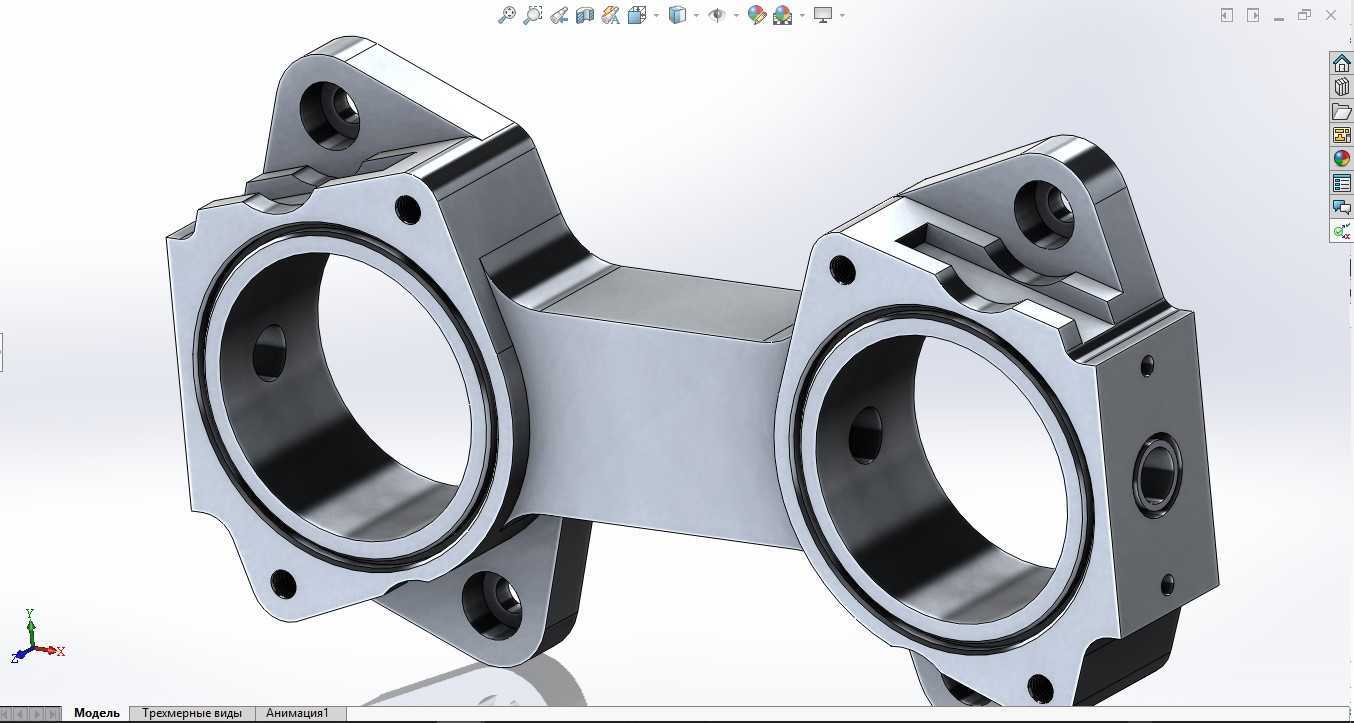

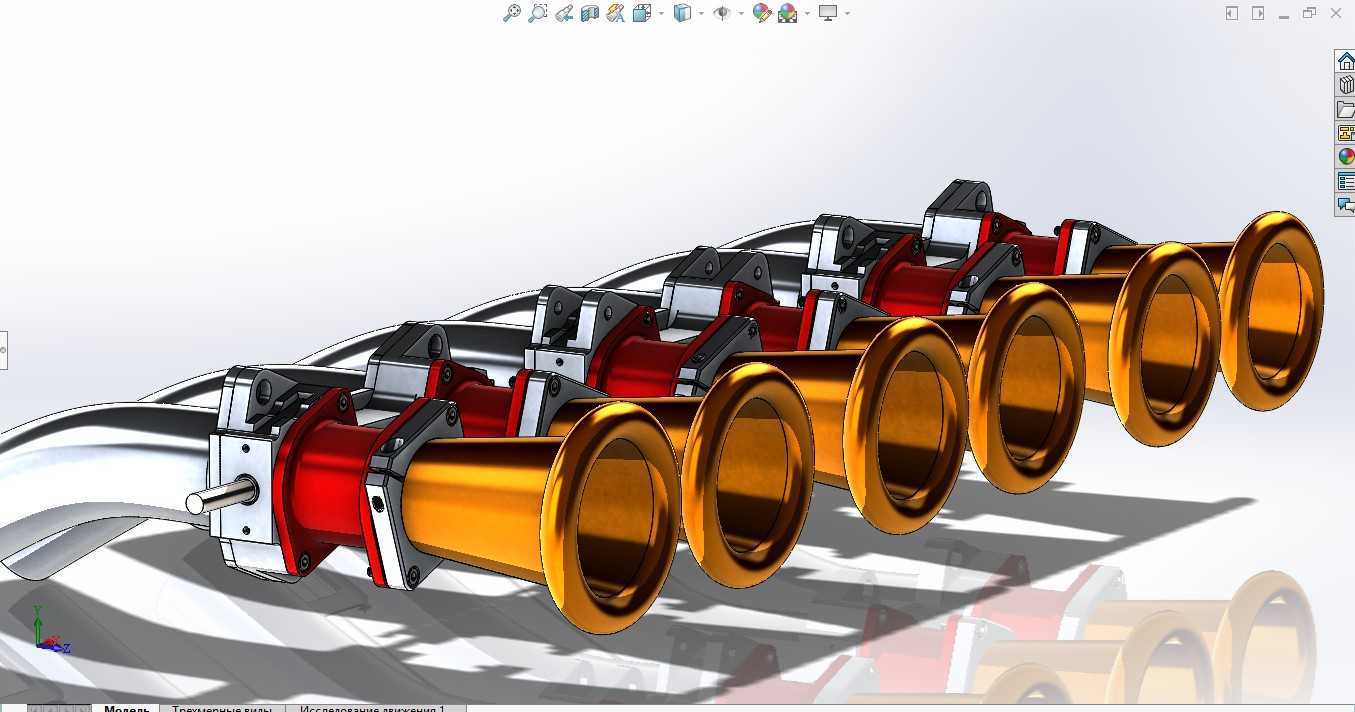

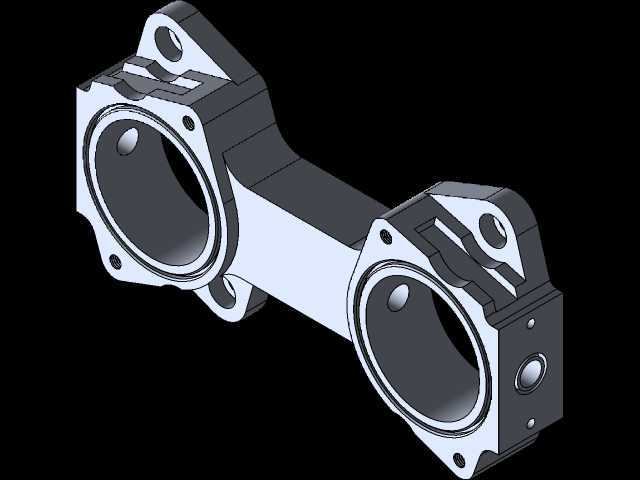

　　设计过程中，首先需要匹配对应动力机型的单缸排量与最高转速需求，计算单腔的通流直径，这套结构的单腔通流直径适配单缸0.4-0.6L排量的机型，双腔合计可支撑2.4-3.6L排量的六缸机或者1.6-2.4L排量的四缸机高转动力需求。转轴的位置选择避开了腔室的核心通流区域，阀片全开状态下，转轴与阀片的投影遮挡面积占通流面积的比例控制在7%以内，尽可能降低全开状态下的进气阻力。腔室外部的连接支架采用一体化铸铝结构设计，将两个独立的节气门腔室刚性连接为整体，支架上预留了油门拉索固定位、节气门位置传感器安装位以及怠速旁通阀的对接接口，可兼容传统拉线式油门控制方案，也可通过加装伺服驱动模块适配电子油门的控制逻辑。

　　安装边界方面，整套结构的总宽度控制在240mm以内，进气端喇叭口的最大外径为90mm，出气端法兰的安装孔距为75mm，轴向总长度从法兰安装面到喇叭口最外端为130mm，可适配多数横置、纵置动力布局的机舱安装空间，支架上的三个固定吊耳采用橡胶衬套安装位设计，可隔绝动力总成运行过程中的振动传递，避免节气门转轴因为长期振动出现磨损卡滞的问题。阀片的开启角度范围为0-90度，全关状态下阀片与腔体内壁的配合间隙控制在0.02mm以内，可保障怠速工况下的进气密封性，避免出现怠速不稳、漏气导致的空燃比失准问题。转轴两端的密封件采用耐高温氟橡胶材质，可长期耐受120摄氏度的机舱工作温度，同时抵御进气过程中可能携带的油气、灰尘侵蚀，延长结构的维护周期。

　　在实际应用场景中，这类独立节气门结构相比传统集成式节气门，除了提升进气效率之外，还可以通过调整每个腔室的阀片开启同步性，针对不同气缸的进气特性做单独匹配，尤其在改装动力场景中，配合独立的喷油嘴布置，可以实现更精细的各缸空燃比调校，挖掘动力单元的输出潜力。腔室的外壁设计有加强筋结构，既可以提升腔体的结构刚性，避免高负压工况下出现腔体变形，也可以增加腔体的散热面积，降低长时间高负荷运行下的腔体温度，减少进气加热效应，提升进气充量密度。
