乘用车转向操控方向盘结构设计

　　日常做整车内饰结构匹配时，方向盘是绕不开的核心交互部件，从早期的纯机械硬连接转向，到现在带助力、多功能按键集成的转向结构，方向盘的设计边界一直在跟着整车操控需求迭代。先从实际装车场景说，不管是燃油乘用车还是新能源家用车，方向盘都是驾驶员和车辆转向系统直接交互的唯一部件，所有转向意图都要通过这个部件传递给转向机，同时还要兼顾驾驶过程中的握持舒适度、碰撞安全冗余、多功能按键的操作便利性，甚至要给安全气囊预留稳定的安装腔体。

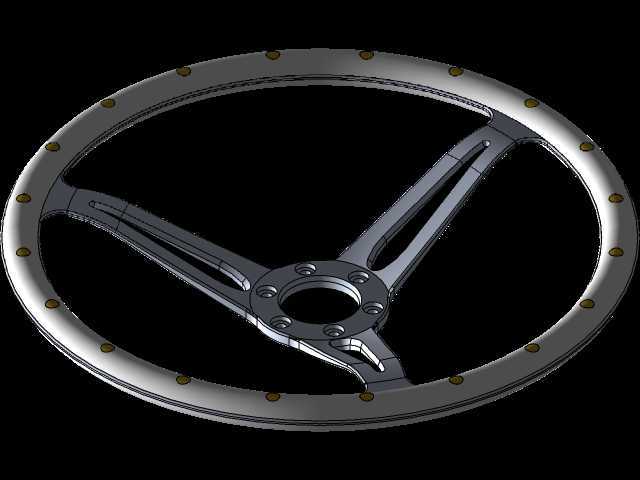

　　做这个方向盘三维结构的时候，最先要卡的是安装边界，转向柱的连接花键规格是固定的，不同车型的转向柱上端花键齿数、啮合深度都有统一的整车匹配标准，方向盘中心的安装毂必须完全贴合花键的配合公差，不能出现安装后旷量，否则高速行驶时的方向盘抖动会直接影响驾驶安全。轮缘的握持直径一般控制在30-38mm区间，这个尺寸是经过大量人机工程验证的，太粗会让手掌小的驾驶员长时间握持产生疲劳，太细则会降低转向时的握持摩擦力，急打方向时容易打滑。轮缘的整体环径，也就是方向盘的外圆直径，家用乘用车一般控制在360-380mm，这个尺寸兼顾了转向比的适配性，太小的话转向会过于灵敏，高速微调方向容易出现过度修正，太大则会增加转向时的手臂动作幅度，城市道路频繁转向时容易产生驾驶疲劳。

　　从结构分层来看，方向盘的核心承载骨架一般采用镁铝合金一体压铸成型，这种材料的比强度高，重量比传统钢骨架轻三分之一以上，同时能满足碰撞时的结构强度要求，不会在正面碰撞时出现骨架断裂刺穿内饰的风险。骨架外侧会包覆发泡聚氨酯层，发泡的硬度控制在邵氏A60-70度，表层根据车型定位包覆真皮或者TPE材质，握持区域会做细微的防滑纹理，避免手心出汗时出现握持滑动。轮辐的设计上，一般采用三辐或者四辐结构，三辐结构的下方辐条会做内收设计，给驾驶员腿部留出足够的上下车空间，不会出现上下车时膝盖磕碰方向盘下沿的问题；辐条内部会预留多功能按键的走线槽，包括定速巡航、多媒体控制、语音唤醒按键的线束都要从辐条内部穿过，连接到方向盘下方的时钟弹簧，避免转动方向盘时线束出现缠绕断裂。

　　设计时还要考虑安全气囊的安装匹配，方向盘中心的盖板区域必须预留标准的安全气囊安装腔体，腔体的安装点位置、卡扣强度都要和安全气囊模块完全匹配，气囊弹出时的撕裂线要做在盖板的预设位置，保证碰撞时气囊能按照设计路径弹出，不会出现盖板碎裂飞溅的情况。另外方向盘的安装角度也要和整车的H点匹配，一般方向盘平面和垂直方向的倾角在20-25度，这个角度能让驾驶员手臂自然弯曲握持，长时间驾驶时肩部肌肉不会处于持续紧绷状态。

　　在实际建模过程中，要特别注意轮缘和组合开关、转向柱护罩的间隙，方向盘转动到左右极限位置时，轮缘不能和周围的内饰件产生干涉，最小间隙要控制在8mm以上，考虑到整车行驶过程中的内饰件形变余量，避免颠簸路面出现部件摩擦异响。同时方向盘的前后、上下调节行程也要和转向柱的调节范围匹配，调节到最靠前、最靠下的极限位置时，方向盘不能和仪表台下部产生磕碰，调节到最后、最靠上位置时，也要保证不同身高的驾驶员都能找到舒适的握持位置。还有方向盘的振动频率设计，要避开发动机怠速、行驶时路面激励的共振频率，一般方向盘的一阶固有频率要控制在35Hz以上，避免怠速时方向盘出现明显的麻手振动，影响驾驶质感。
