汽车发动机等长排气歧管结构设计

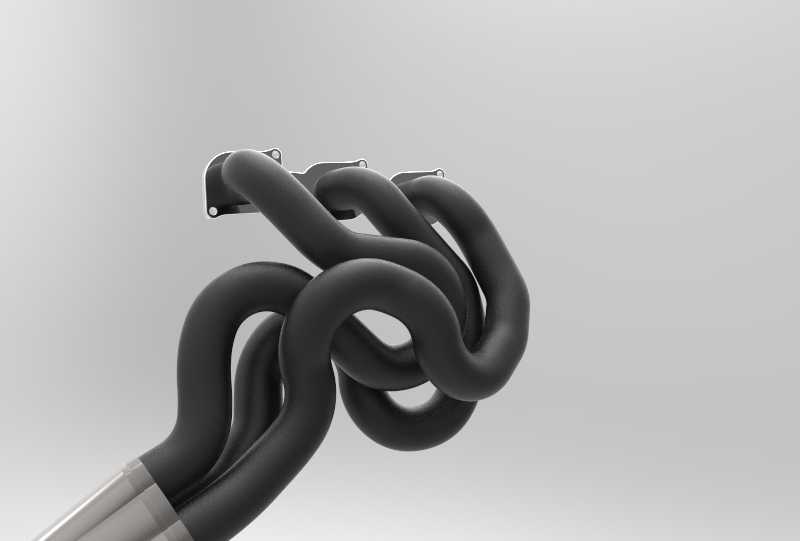

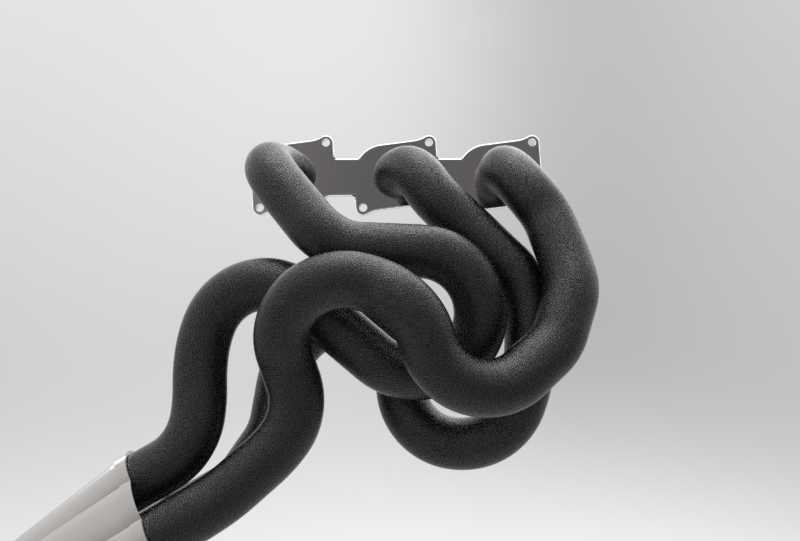

　　在汽车动力系统的进排气模块开发中，排气歧管作为衔接发动机气缸盖排气口与下游排气系统的核心导流部件，其结构设计直接决定了各缸排气的顺畅度、排气干涉程度以及发动机的动力输出特性，尤其是在追求高转速动力响应的性能取向发动机开发中，等长排气歧管的管路曲率、管长一致性、安装接口匹配度都是结构设计阶段需要反复校核的核心指标。这款歧管采用四缸一一对应的独立管路布局，每一段弯曲管路的走向都经过反复推演，刻意规避相邻气缸的排气脉冲在管路交汇前发生对冲，通过控制各缸从排气口出口到歧管汇总端的管路长度差值在极小范围内，让各缸排出的高温废气能够按照既定的点火顺序有序汇入下游排气通路，减少排气背压波动对气缸扫气效率的负面影响，

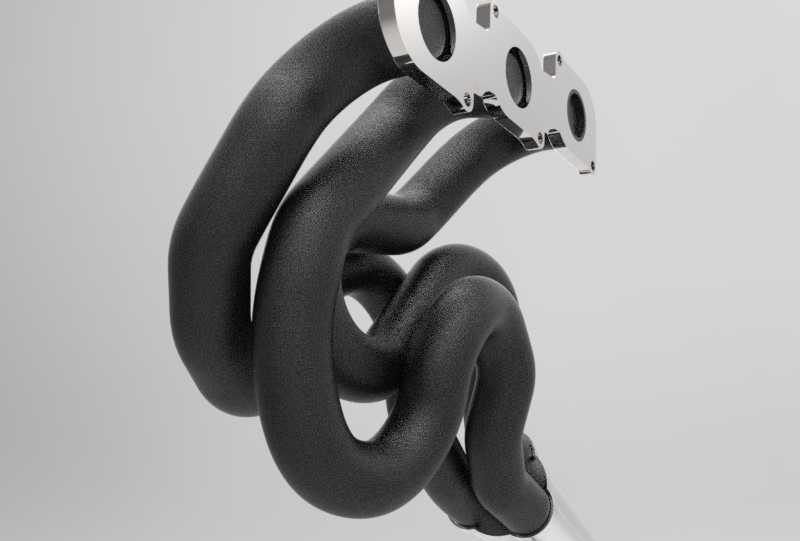

　　这一点对于高转速区间的充气效率提升尤为关键，能够有效降低泵气损失，让发动机在高负荷工况下的动力输出更线性。从安装边界来看，歧管上端的法兰面严格匹配气缸盖侧的排气口分布位置，法兰上的安装孔位同轴度公差控制在装配允许的范围内，能够保证与缸盖贴合后密封均匀，避免高温高压废气从接合面泄漏；法兰与管路连接的过渡段做了平滑的圆弧处理，减少排气气流在接口位置的紊流产生，同时也能降低该区域的应力集中，避免发动机长期冷热交变工况下出现焊缝开裂或者法兰变形的问题。管路部分的弯曲半径经过多轮调整，既保证了管长的一致性要求，又充分避让了发动机舱内周边的附属部件，比如点火线圈、冷却管路、线束走向的预留空间，

　　不会出现装车后与周边部件发生运动干涉或者热辐射距离过近的问题；管路外壁的弯折处没有出现曲率突变的结构，一方面是为了降低排气气流的沿程阻力，另一方面也能让管路在受热膨胀时有均匀的形变余量，减少热应力带来的结构疲劳损伤。在实际装车应用场景中，这类等长排气歧管多用于偏向性能调校的乘用车型或者改装升级场景，除了优化动力输出特性之外，均匀的管长设计也能让排气声浪的质感更浑厚连贯，避免因管长差异导致的排气声波杂乱问题。设计过程中需要同步考虑歧管的固定支撑点位，除了上端与缸盖连接的法兰之外，在管路中段合适的位置预留了支撑支架的安装位，能够将歧管的重量合理分散，避免长期振动下法兰连接螺栓出现松动，同时也能阻隔一部分排气系统的振动传递到车身，

　　提升整车的NVH表现。歧管下端的汇总接口尺寸匹配下游三元催化器或者前段排气管的连接规格，接口处的密封面平整度满足金属密封垫片的使用要求，不需要额外涂抹密封胶就能实现可靠的高温密封。从结构强度角度考量，管路的壁厚选择兼顾了耐高温腐蚀性能与整体重量控制，既能够承受长期高温废气的冲刷，不会因为管壁过薄出现烧蚀穿孔的问题，也不会因为壁厚过大增加不必要的簧下质量，影响动力响应速度。在建模阶段，每一段管路的中心轨迹都需要与周边部件的数模做间隙校核，尤其是发动机运行过程中会产生相对位移的部件，比如发动机悬置变形后的位移量、冷却系统管路的膨胀空间，都需要预留足够的安全间隙，避免车辆在复杂工况下运行时出现部件磕碰磨损的问题。另外，歧管的弯曲成型工艺性也在设计阶段做了同步考量，所有管路的弯曲半径都满足弯管工艺的最小半径要求，不需要额外采用多段焊接的复杂工艺就能实现整体成型，既降低了生产制造的成本，也减少了焊缝位置的漏气风险，提升产品的长期使用可靠性。
