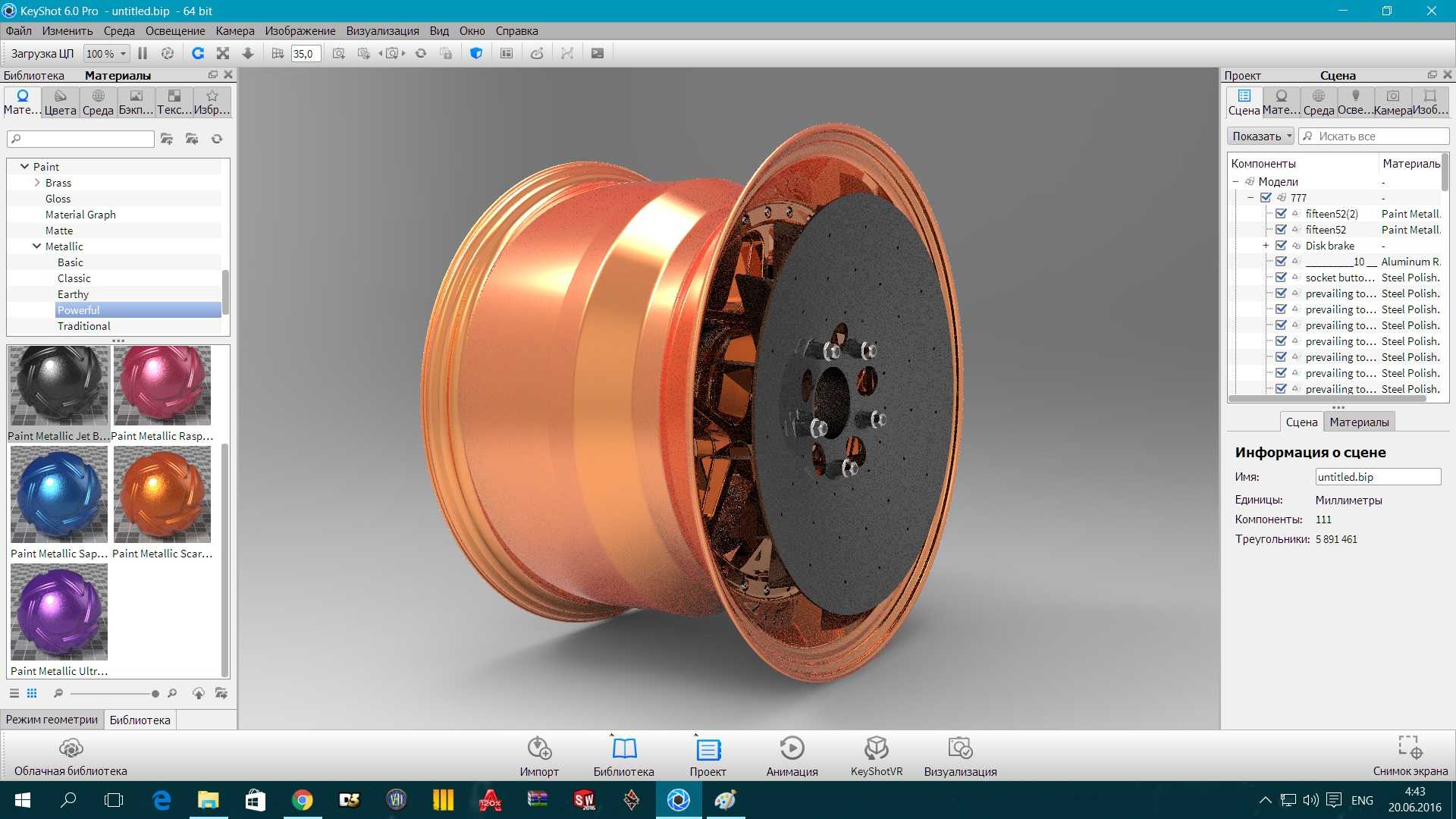

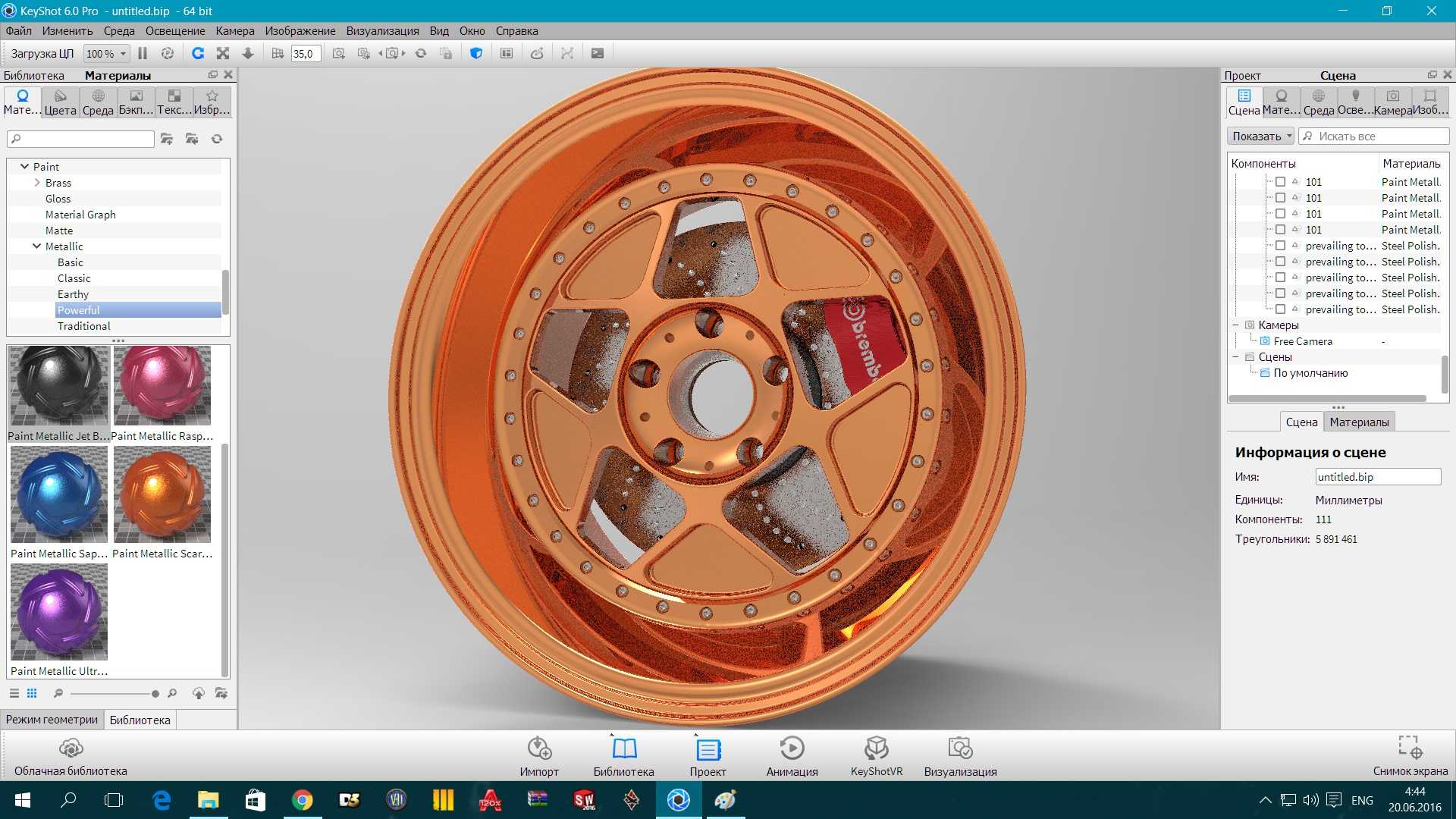

轮组R43结构三维设计方案

　　轮组作为行走类设备的核心承载与传动部件，其结构设计直接决定设备的移动平顺性、承载能力与工况适应性，本次设计的R43轮组结构，主要面向中小型移动作业设备、短途转运载具以及非道路行走机械的配套需求，可适配厂区内转运小车、轻型作业平台、小型农用辅助设备等多种应用场景，在平整硬化路面、轻度非铺装路面的工况下都能保持稳定的运行状态。从实际用途来看，该轮组需要同时承担垂直载荷传递、行走过程中冲击缓冲、配合转向机构完成转向动作的多重功能，设计过程中首先对轮体的受力边界做了明确界定，轮体径向承载阈值匹配常见1吨级以内的移动设备总重，侧向承载预留30%的安全余量，避免设备转向或者侧倾工况下轮体出现结构失效。设计思路上没有采用传统的一体式轮辋结构，

　　而是拆分了轮辐承载区、轮辋安装区、轴孔配合区三个独立的功能模块，轮辐部分采用等强度变截面设计，在靠近轴孔的位置做加厚处理，分散轴部传递的集中载荷，向轮辋延伸的区域逐步减薄，在保证结构强度的前提下尽可能降低轮体自身的转动惯量，减少设备行走过程中的动力损耗。轮辋与轮胎的配合面做了微角度锥面设计，配合轮胎安装时的预紧力，可以避免设备急加减速或者转向过程中轮胎与轮辋出现相对滑移，同时锥面结构也能降低轮胎拆装的难度，方便后期运维更换。轴孔配合区设计了标准的键槽定位结构，可适配常规的圆轴传动方案，同时轴孔两端预留了轴承安装位，可根据实际安装需求选配深沟球轴承或者圆锥滚子轴承，分别适配低载荷高速行走或者高载荷低速行走的不同工况。外形尺寸方面，

　　轮体的整体外径控制在430mm，匹配常见的中小型移动设备的底盘离地间隙要求，轮辋宽度为120mm，可适配同规格的实心橡胶轮胎或者充气轮胎，安装边界上，轮组安装后与底盘侧梁的最小预留间隙为25mm，避免轮组跳动或者转向时与底盘结构发生干涉，轴孔的中心高度在设备满载状态下距离安装基准面为205mm，可与同系列的悬挂结构做通用化匹配。轮辐表面设计了均匀分布的减重孔，除了降低自身重量之外，还可以在设备行走过程中带动周边空气流动，对轴部的轴承起到辅助散热的作用，避免长时间连续行走导致轴承温升过高出现润滑失效。轮体的安装端面做了平面度公差要求，保证轮组安装后与轴的垂直度，减少行走过程中的轮体摆振，降低轮胎的偏磨概率。在细节处理上，

　　轮辋与轮辐的焊接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂，所有的棱边都做了倒角处理，避免安装运维过程中出现划伤，同时也能减少应力集中点。该轮组的结构参数可以直接对接常规的底盘设计方案，不需要做额外的结构修改即可完成配套，对于设备研发阶段的选型适配来说，可以大幅缩短底盘行走部分的设计周期，同时模块化的结构设计也方便后续根据不同的载荷需求做衍生调整，比如调整轮辐厚度即可适配更高的承载需求，更换轮辋宽度即可适配不同规格的轮胎，不需要对整体结构做重新设计。
