本田GL系列摩托车发动机装饰铭牌结构设计

　　这款金属铭牌主要适配本田GL400、GL500、GL650系列摩托车的发动机舱外侧安装位，属于机车外观装饰与部件标识结合的功能性结构件，日常使用场景覆盖摩托车整车装配、老旧车型外观修复、改装定制机车的细节点缀等领域，既承担发动机型号标识的基础作用，也能通过立体字与配色设计强化发动机舱的视觉层次感，填补原厂部件老化缺失后的安装位空白。从实际使用需求出发，这类铭牌的安装边界完全匹配对应车型发动机侧盖的预留安装孔位，两端的沉头安装孔做了同轴度公差控制，安装时可直接采用原厂规格的沉头螺丝固定，无需额外对发动机侧盖进行打孔或打磨处理，安装后贴合面与发动机侧盖的曲面弧度完全吻合，不会出现翘边、缝隙过大的问题，

　　避免骑行过程中因震动导致的异响或脱落风险。设计过程中优先考虑了机车使用的复杂工况，主体结构采用等厚板材冲压成型基础轮廓，表面的品牌字样与车型标识采用凸起立体结构，凸起高度控制在1.2mm-1.5mm区间，既保证字样的辨识度，也不会因凸起过高在日常擦拭、轻微磕碰时出现掉漆或变形。表面配色采用分色处理，基底做哑光深灰质感处理，品牌字样采用亮红色填充，车型字母采用亮银色镀铬质感处理，不同色块之间做了清晰的边界隔断，避免长期使用后出现串色、漆面脱落的问题。结构设计上，铭牌的边缘做了R1.5的圆角倒边处理，没有尖锐棱角，安装和日常维护时不会划伤手部，背面做了细微的网格状防滑纹理，安装时与发动机侧盖表面形成微小的摩擦力，进一步提升固定的稳定性，

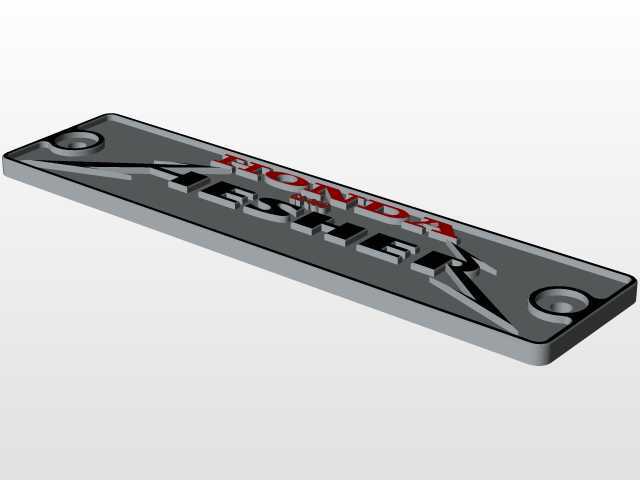

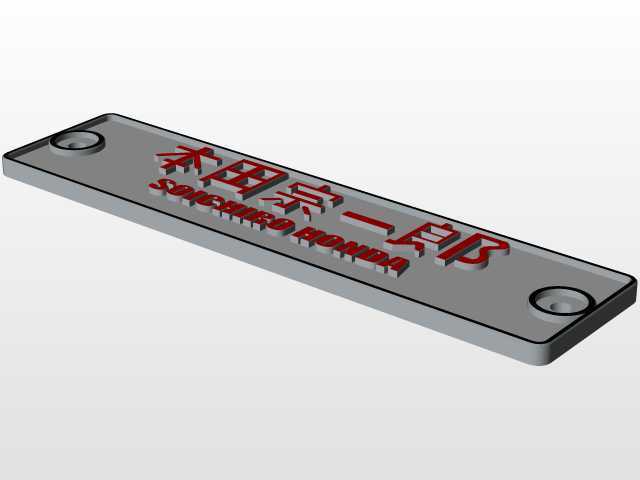

　　即使在发动机长期运行产生的高频震动下，也不会出现螺丝松动移位的情况。从建模逻辑来看，这款模型先基于实车扫描的安装点云数据确定整体轮廓与孔位坐标，再通过拉伸凸台生成基础板材结构，随后对表面字样进行凸起特征建模，最后对所有边缘做倒圆角处理，整体建模过程严格遵循实际加工工艺要求，所有特征的拔模角度控制在1度以内，完全适配金属冲压、蚀刻加工的生产要求，不需要额外调整结构即可直接对接生产环节。在实际选型应用中，这类铭牌除了适配原厂车型的修复替换，也可作为定制改装机车的通用装饰件，只要安装面的孔距与铭牌两端孔位匹配，即可安装在发动机侧盖、车身侧盖等位置，通过调整表面字样内容可适配不同车型的定制需求，结构本身的厚度控制在3mm，

　　不会占用过多安装空间，也不会与周边的管线、散热结构产生干涉。考虑到发动机运行时的高温环境，铭牌的结构设计预留了足够的热胀冷缩余量，安装孔的直径比固定螺丝大0.2mm，即使发动机长时间运行导致表面温度升高，金属材质受热膨胀也不会出现孔位错位、安装应力过大导致的变形问题。表面的立体字样在设计时做了根部圆角处理，避免冲压加工时出现应力集中导致的字样断裂，同时也能提升漆面的附着能力，减少长期风吹日晒后的漆面剥落概率。
