本田摩托车排气法兰安装轮缘结构

　　在大排量摩托车的排气系统装配链路里，这类轮缘结构是衔接缸头排气口与排气管前段的核心受力连接件，日常骑行中承受着高温排气冲刷、整车振动传导、拆装扭矩载荷的多重作用，是售后维修、改装升级场景里经常需要测绘复刻的易损适配零件。做这个结构的三维建模时，首先要卡准两个核心安装边界：一是内侧与缸头排气口配合的圆柱面公差，这个面直接决定排气密封性能，间隙过大会出现高温废气泄漏，间隙过小则装配时无法顺利套入缸头凸台，建模时要预留合理的热膨胀余量，毕竟排气侧工作温度可达数百度，金属受热后的膨胀量必须在设计阶段纳入考量。二是两侧的安装耳孔位置度，这两个孔是穿装固定螺栓的，孔位偏差超过0.2mm就会出现螺栓无法穿入、安装后应力集中的问题，建模时要严格对齐实车的缸头安装孔距，同时耳孔处要做局部加厚处理，因为螺栓拧紧时的压应力、骑行时的振动交变载荷都集中在这个区域，厚度不足很容易出现耳片断裂的故障。

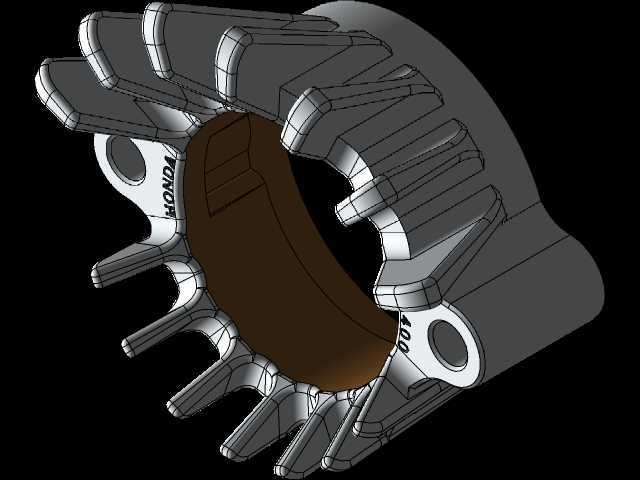

　　从结构功能来看，外侧均匀分布的凸齿结构并非装饰设计，每一个凸齿都对应着排气管卡箍的卡位槽，安装时卡箍的凸点卡入齿间间隙，既能防止排气管转动移位，也能让卡箍的抱紧力均匀分布在轮缘圆周上，避免局部应力过大导致的轮缘变形。内侧的棕色衬层区域是密封配合面，建模时要保证这个面的圆柱度，不能出现拔模斜度或者曲面凹凸，否则密封垫压合后会出现缝隙，引发排气漏气、异响甚至高温烧蚀密封垫的问题。

　　实际测绘建模过程中，要注意轮缘整体的轴向尺寸不能超出缸头与排气管前段的安装间隙，轴向尺寸过长会顶死缸头和排气管，导致密封面无法压紧；轴向尺寸过短则会让密封垫压合量不足，同样会出现密封失效。齿形的高度也要匹配原厂卡箍的卡槽深度，齿高过高会卡箍无法完全卡入，齿高过浅则起不到防转定位的作用，车辆颠簸时容易出现排气管转动、拉扯氧传感器线束的隐患。

　　这类零件的建模逻辑不能只照着外观曲面堆砌，要先梳理清楚装配关系：从缸头侧开始，先确定配合内孔的基准轴线，再以此为基准定位两侧安装耳的孔位，之后向外延伸出轮缘的主体基体，最后在基体圆周上阵列分布防转凸齿，每一步的特征都要和实际装配的受力需求对应。比如安装耳与主体连接的位置要做圆弧过渡，不能直接直角相接，直角位置在交变振动载荷下很容易产生应力集中，长期使用后出现裂纹，这也是很多副厂配件容易断裂的核心设计缺陷。

　　在维修替换场景中，这类轮缘如果出现变形、耳片断裂、齿形磨损的问题，会直接导致排气密封失效、排气管固定松动，严重时甚至会出现排气管脱落的安全隐患，所以建模时的结构强度校核要贴合实际使用工况，不能只追求外观还原而忽略结构合理性。凸齿的分布角度要均匀，保证卡箍卡入后各个方向的受力一致，不会出现某一侧受力过大导致的卡箍滑脱。内孔的倒角设计也要符合装配需求，入口处做小角度倒角，既方便装配时套入缸头凸台，也能避免锐边割伤密封垫。

　　对于从事摩托车配件设计、改装件开发的结构工程师来说，这类连接法兰轮缘的建模核心是平衡安装便利性、密封可靠性、结构耐久性三者的关系，不能为了加工方便简化关键的加强结构，也不能为了外观造型改动核心安装尺寸，所有的曲面特征、结构加厚、圆角过渡都要服务于实际使用场景的载荷需求。比如轮缘主体的壁厚要均匀，避免出现壁厚突变导致的受热不均变形，高温下壁厚差异大的位置会产生热应力，长期冷热循环后容易出现翘曲，破坏密封面的平面度。两侧安装耳的背面要做贴合平面设计，保证螺栓拧紧时垫片能够完全贴合，不会出现偏载导致的螺栓松动。
