本田摩托车发动机散热安装固定支架结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:426522
  • 本田摩托车发动机散热安装固定支架结构

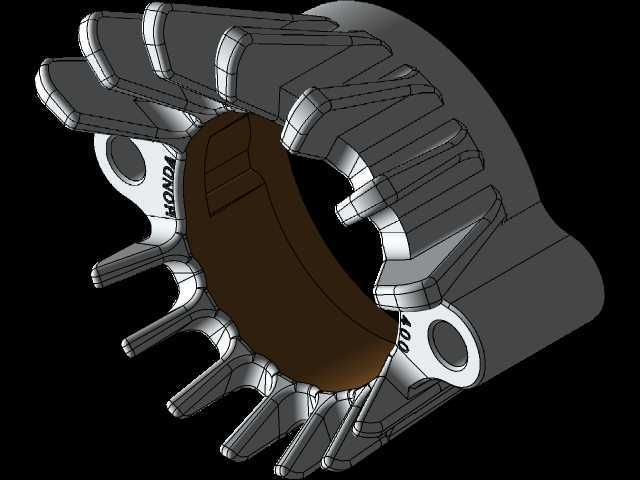

  这类带散热鳍片的环形支撑构件,主要应用在小排量跨骑摩托车的动力单元周边安装场景,承担动力周边附件的定位承载与辅助散热的双重作用,区别于常规的实心安装支座,该结构在环形基体外侧延伸出多组错落排布的鳍状凸起,并非单纯为了造型设计,而是针对动力单元周边持续的热辐射环境做的适配优化。从实际装车的工况来看,该构件套设在动力单元的环形连接位外侧,两侧预留的带孔安装耳是核心的定位基准,安装时通过螺栓穿过耳孔与车架侧的预装位锁紧,安装耳的孔位同轴度公差控制在0.05mm以内,避免装配后出现应力集中导致的构件开裂。环形基体的内圈尺寸与对接的动力单元外圈尺寸采用间隙配合,间隙值控制在0.1-0.15mm之间,既保证装配时的顺利推入,

  也不会因为间隙过大导致运行过程中出现晃动异响。外侧的鳍片排布并非均匀等距设计,靠近安装耳位置的鳍片厚度更大、长度更短,是因为该区域是螺栓锁紧后的应力集中区,更厚的鳍片可以提升局部结构强度,避免锁紧力作用下出现基体变形;而远离安装耳的区域鳍片更薄、延伸长度更长,该区域没有额外的安装应力,更长的鳍片可以增大与空气的接触面积,在车辆行驶过程中,迎面气流顺着鳍片间的沟槽快速流过,带走构件吸收的辐射热量,避免局部温度过高传递到周边的线束、橡胶件上,降低周边附件的老化速度。设计过程中首先要确定核心的安装边界:两个安装耳的中心距是首要的定位尺寸,需要完全匹配车架上的预装孔位,一旦中心距出现偏差,就会出现装配干涉无法装车的问题;

  其次是环形内圈的直径尺寸,要保证与对接的动力单元外圈适配,不能出现卡滞或者旷量过大的问题。鳍片的造型采用了圆弧过渡的根部设计,所有鳍片与环形基体连接的位置都做了R2以上的圆角处理,避免应力集中导致的鳍片断裂,毕竟摩托车行驶过程中会持续受到路面传递的振动,直角连接的结构很容易在长期振动下出现疲劳裂纹。构件上预留的标识位是模压成型的,在建模过程中需要提前将标识特征做在对应位置,保证后续批量生产时标识清晰且不会影响结构强度。从结构受力的角度分析,该构件承受的载荷主要来自两个方向:一是螺栓锁紧带来的静态压应力,二是车辆运行时振动带来的交变载荷,因此在建模时需要对安装耳周边做局部加厚处理,厚度比环形基体的基础壁厚大30%左右,

  保证长期使用下不会出现安装耳断裂的问题。鳍片的末端做了圆弧收边处理,避免装配过程中锐边划伤操作人员,同时也能减少气流流过时的风阻,降低高速行驶时的风噪。不同于常规的铸造安装支架,该结构在满足承载强度的前提下,通过鳍片的镂空式设计有效降低了构件自身重量,相比同尺寸的实心环形支架,重量降低了40%左右,符合摩托车轻量化的设计趋势。在实际建模过程中,需要先绘制环形基体的基础草图,确定内圈、外圈的直径尺寸以及基础壁厚,再根据安装耳的位置绘制两个带孔的凸台特征,之后按照应力分布规律绘制不同尺寸的鳍片特征,逐个调整鳍片的长度、厚度以及倾斜角度,保证鳍片之间的气流通道顺畅,没有气流死区,最后对所有的连接位置做圆角过渡处理,检查所有特征的拔模角度,确保后续开模生产时可以顺利脱模。该构件的安装位置处于动力单元与车架的连接区域,周边空间紧凑,因此所有鳍片的外轮廓尺寸都不能超出预设的安装边界,避免与周边的车架管件、线束、覆盖件发生干涉,建模完成后需要做虚拟装配校验,模拟装车状态下的全行程运动,确认没有干涉问题后才能进入后续的生产环节。
