巴士前保险杠安装支撑结构设计方案

　　这套结构方案面向商用客运巴士的前部防护系统开发，核心解决传统巴士前保险杠安装工序繁琐、调校周期长的实际生产痛点。在客车总装环节，前保险杠作为覆盖整车前部的大型外饰件，同时承担低速碰撞缓冲、前部灯具安装承载、外观面精度匹配的多重作用，传统安装结构多采用多点刚性连接，每个连接点都需要单独调整弹簧预紧力来匹配外观面的平度与缝隙，单台车辆的保险杠安装调校往往占用较长的工位时长，影响总装线的流转效率。

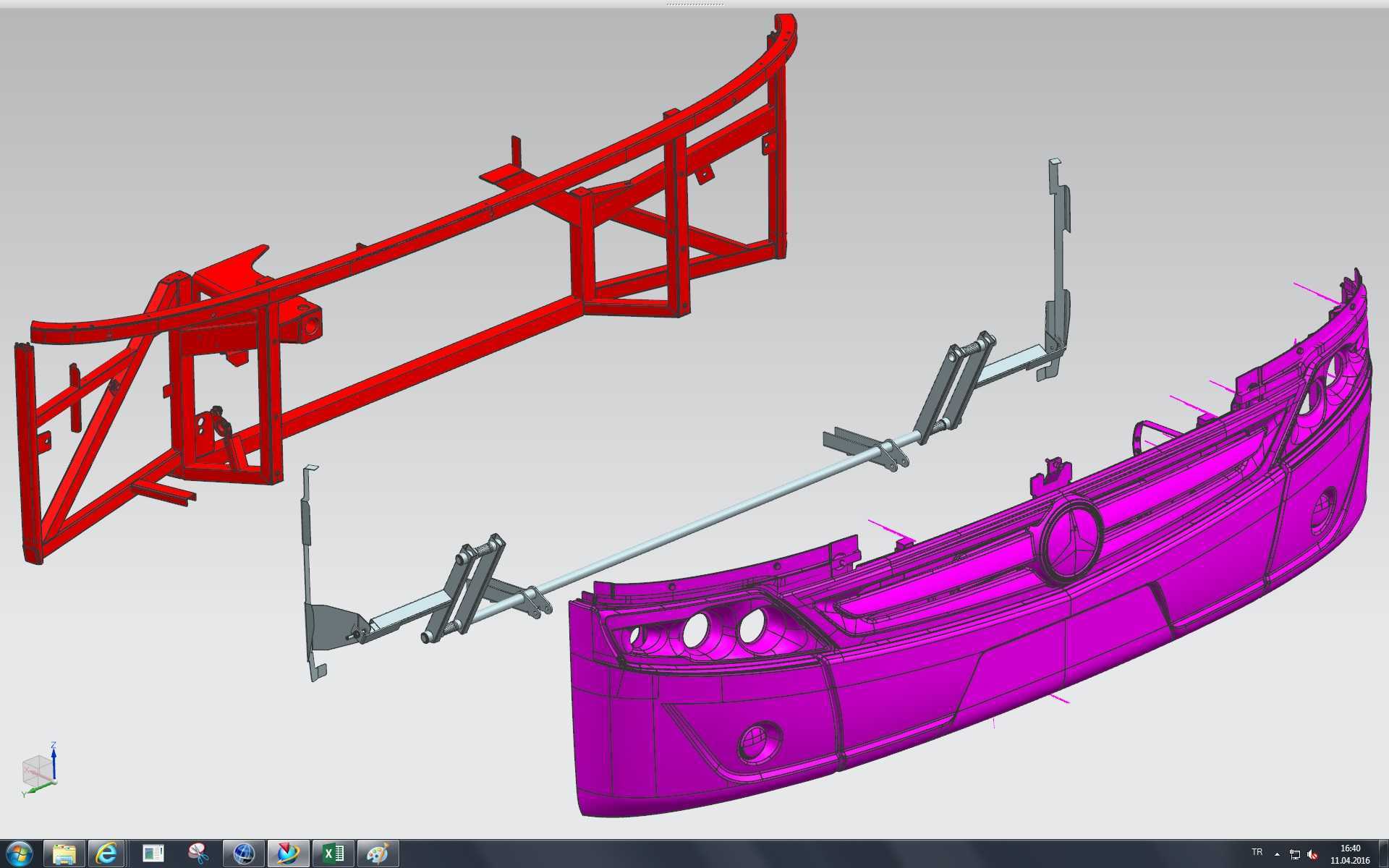

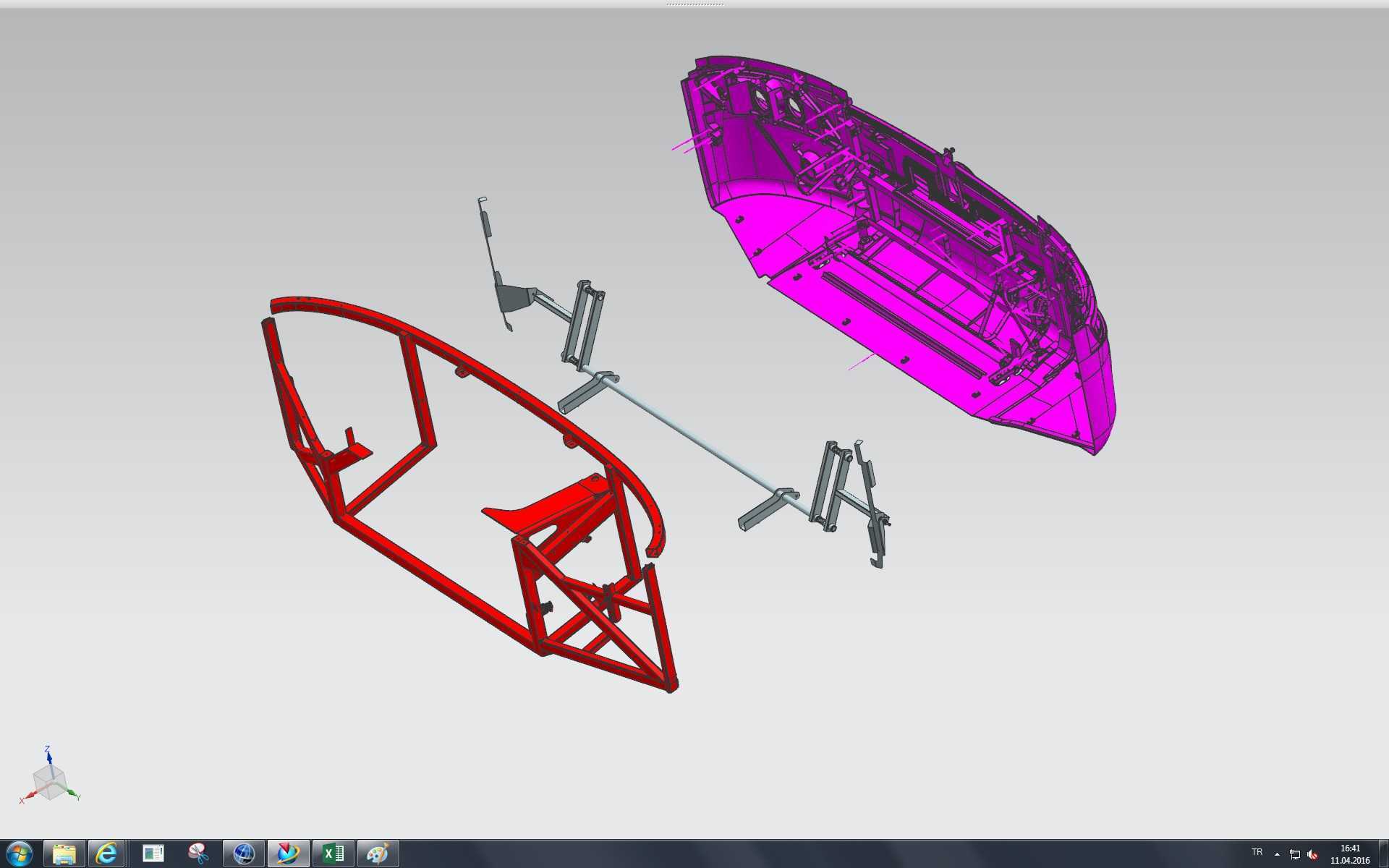

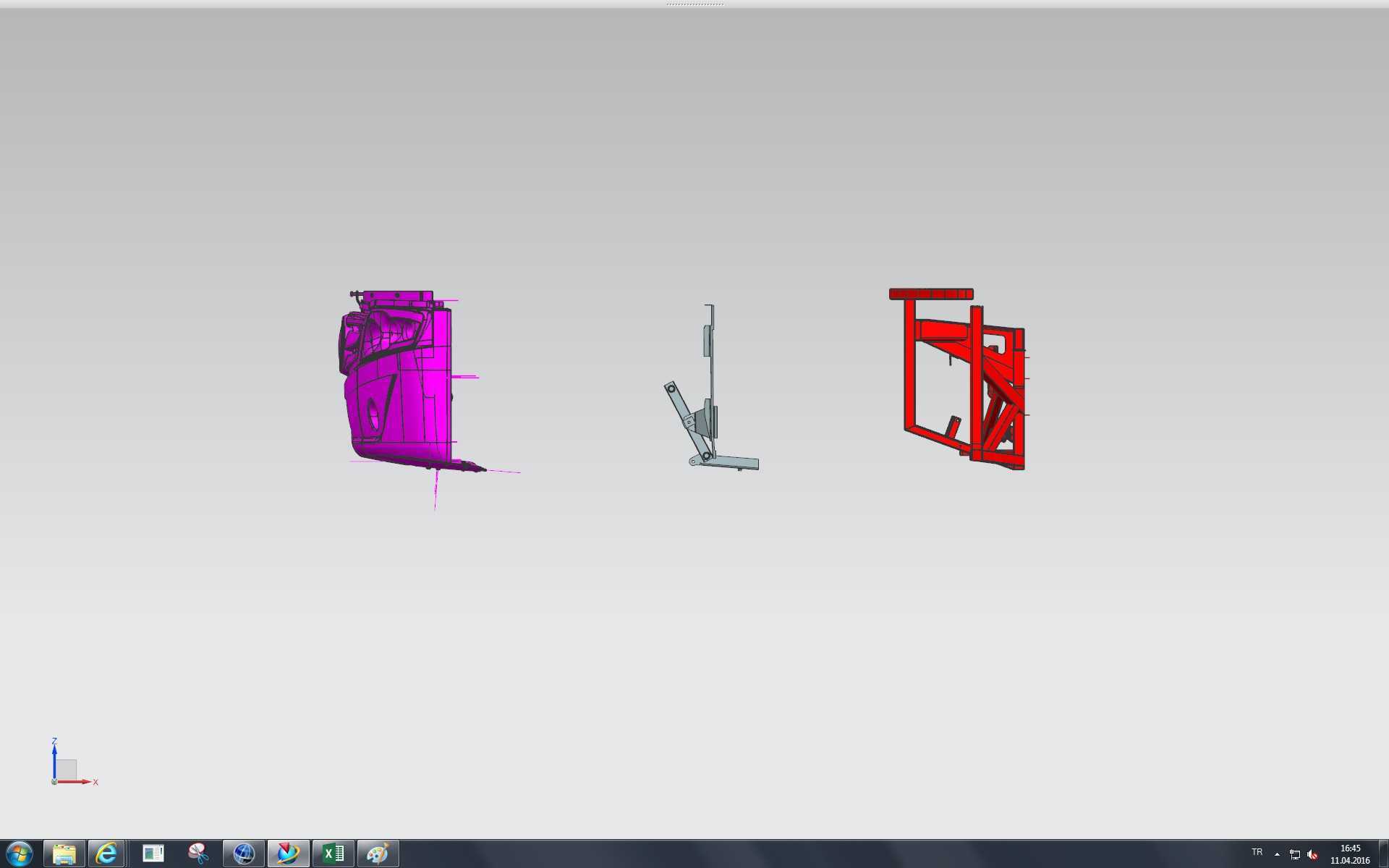

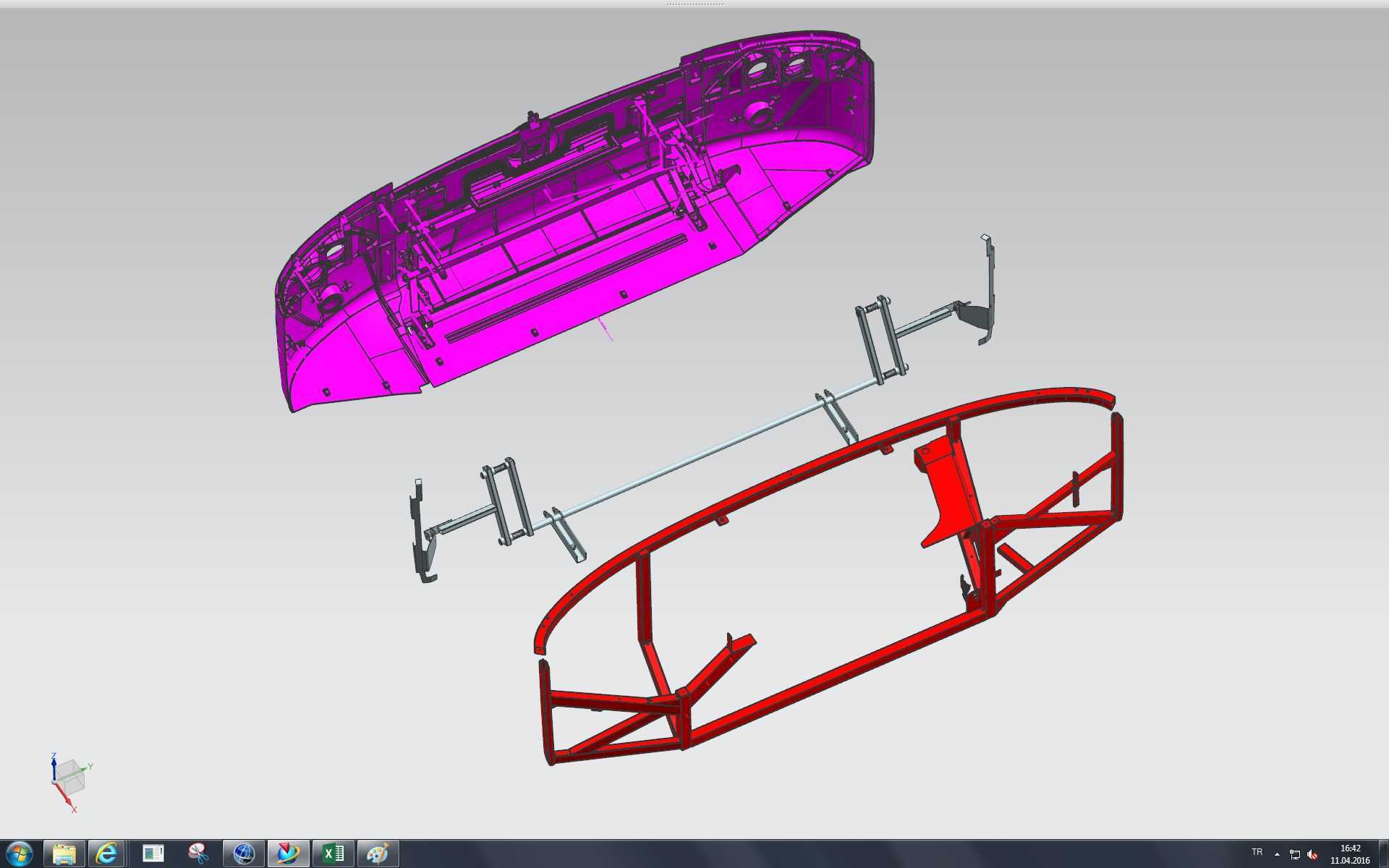

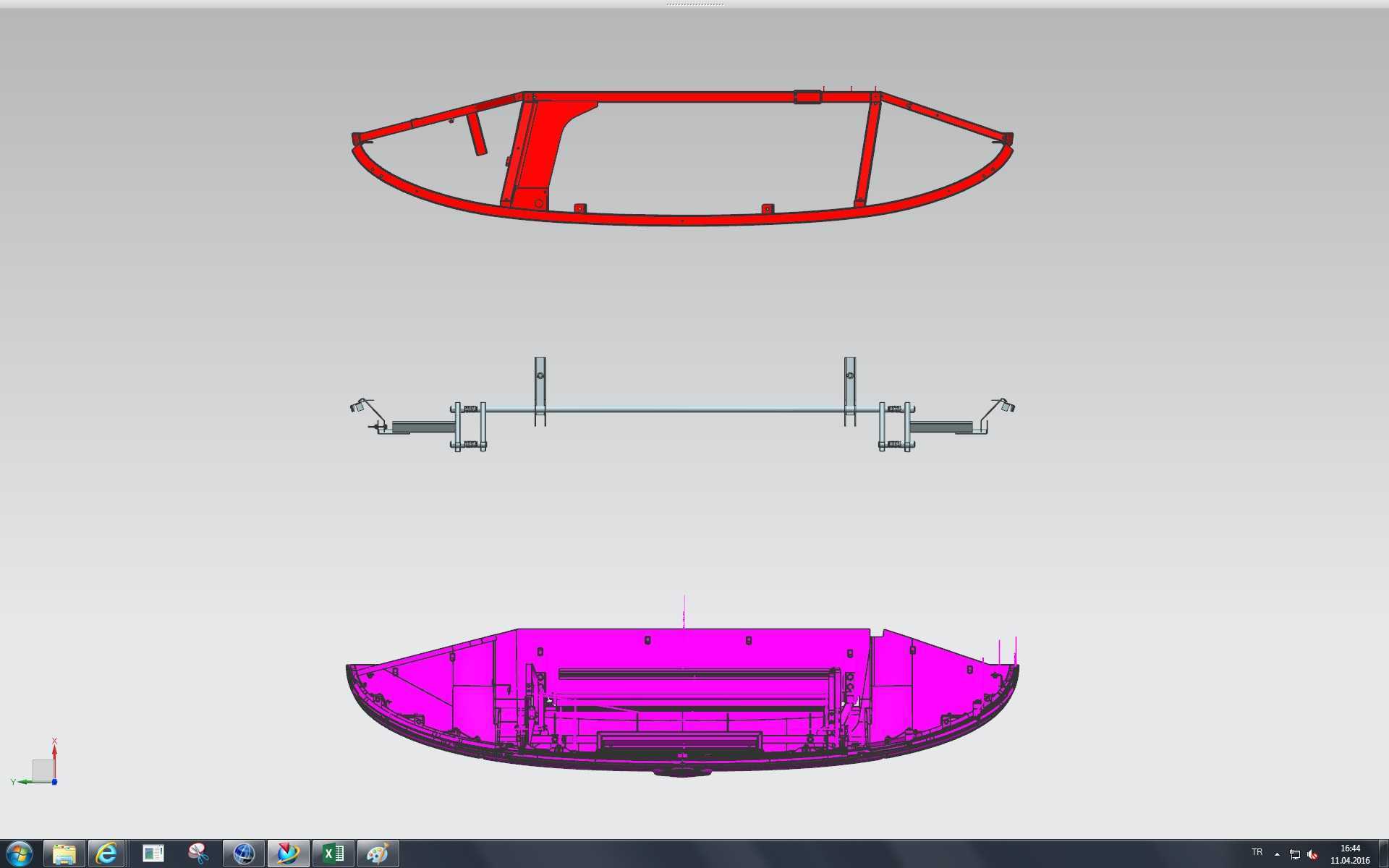

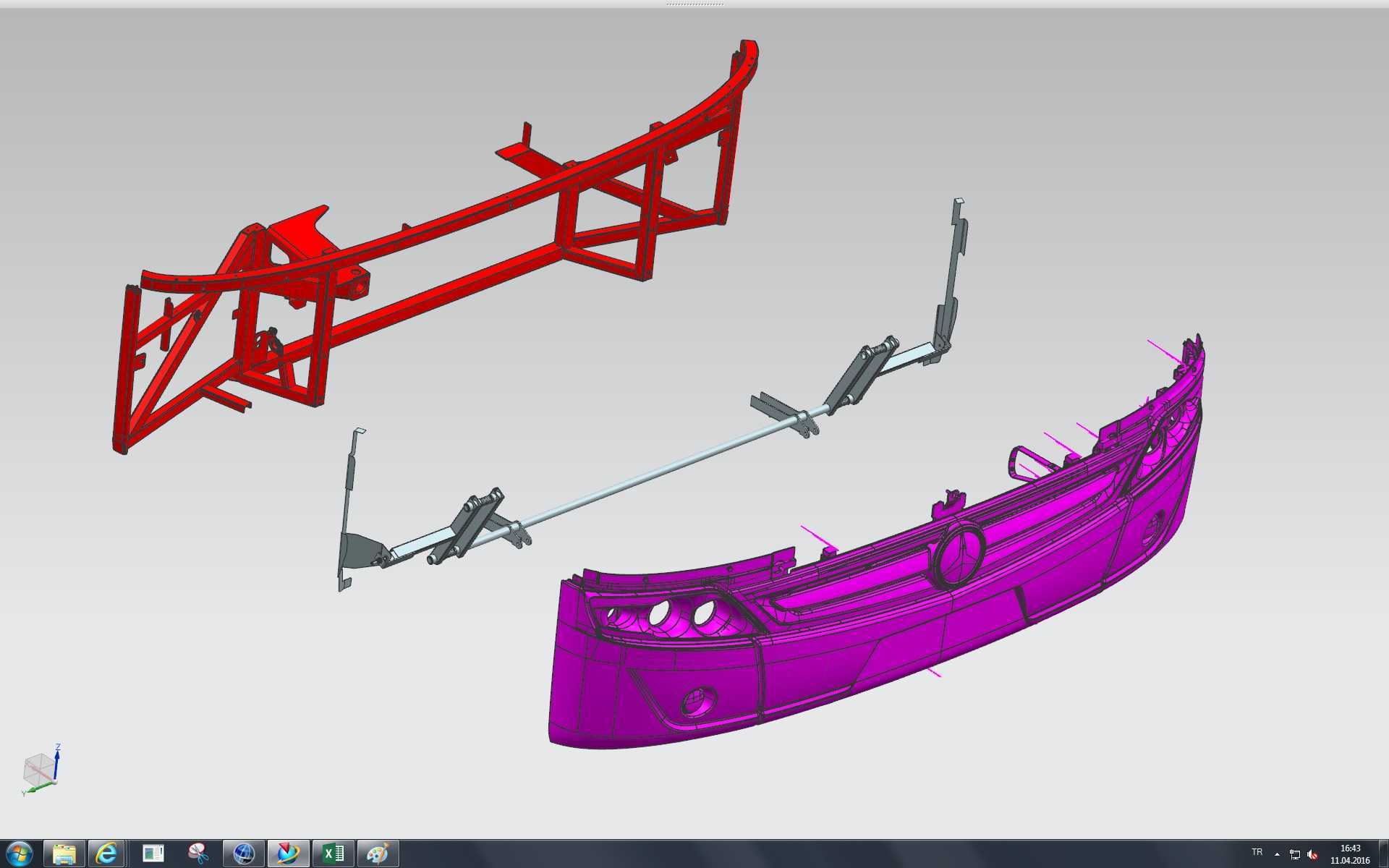

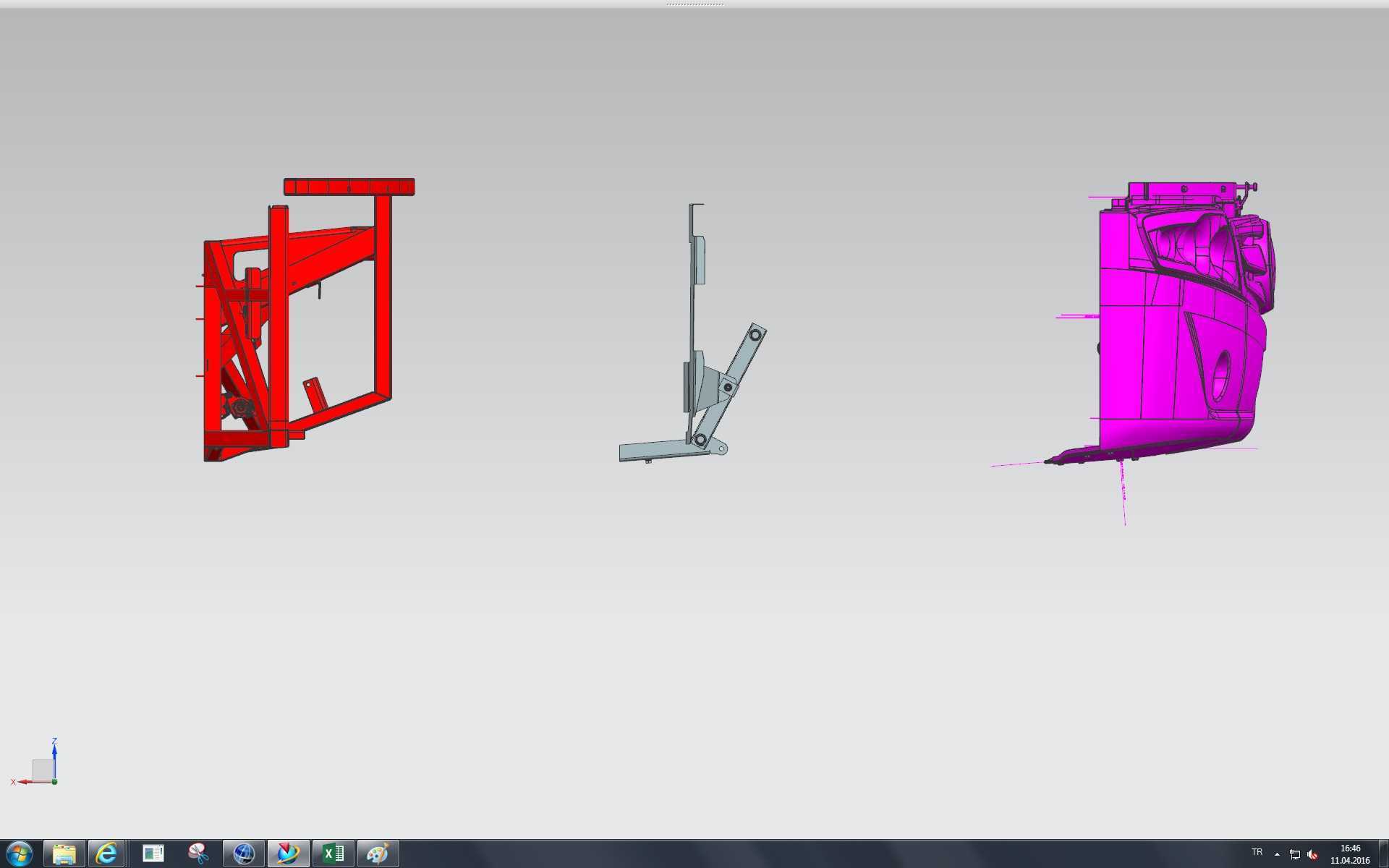

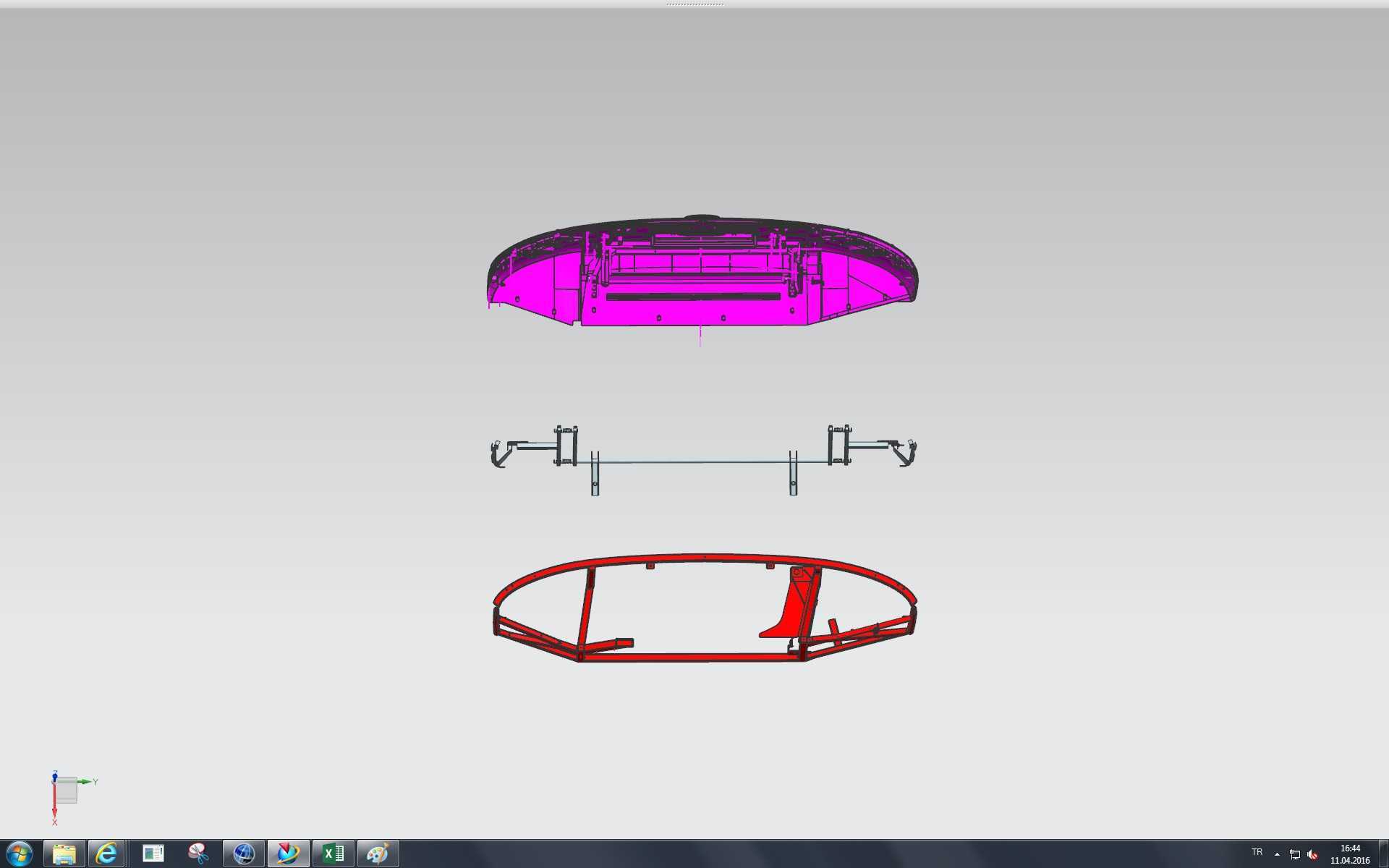

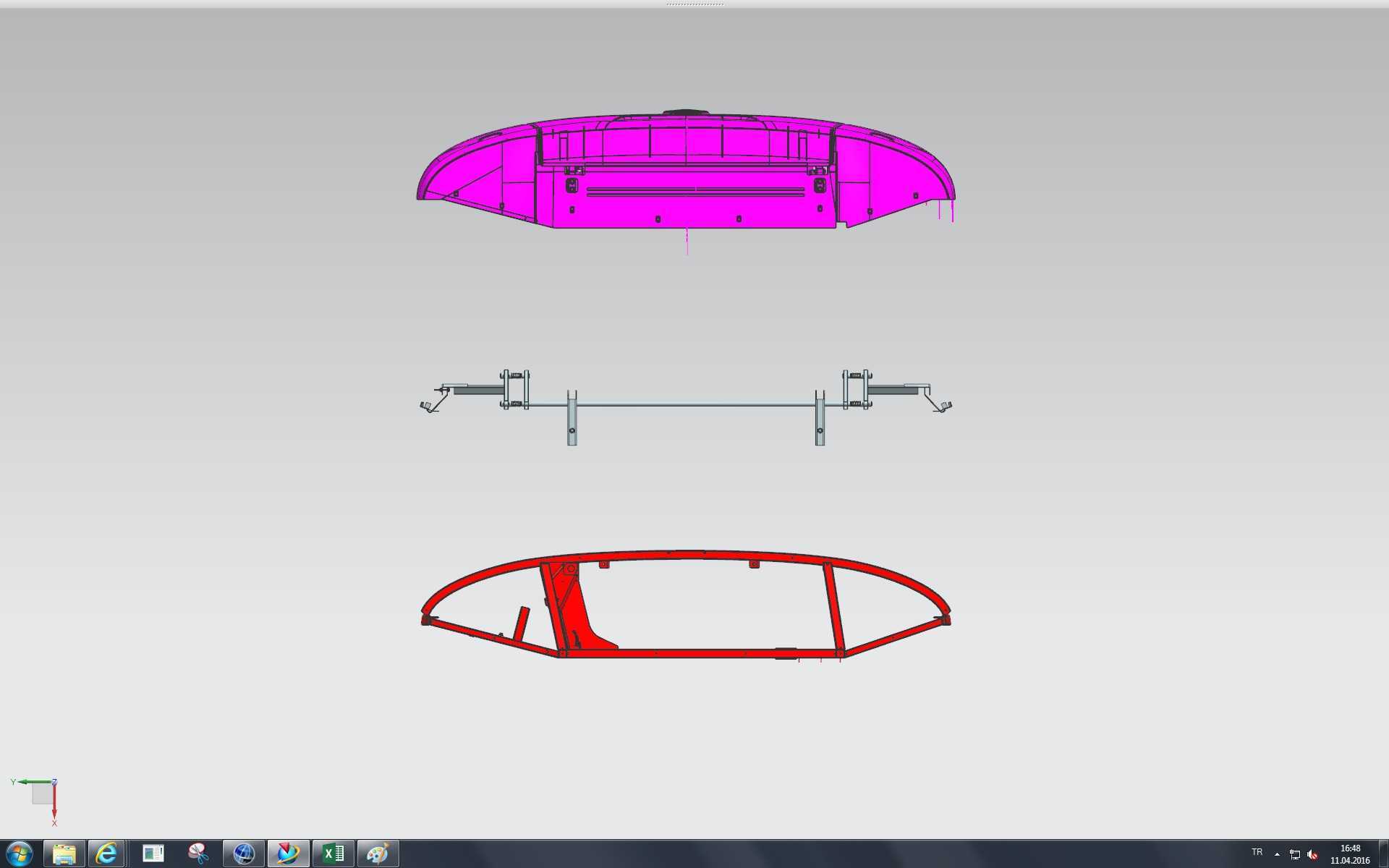

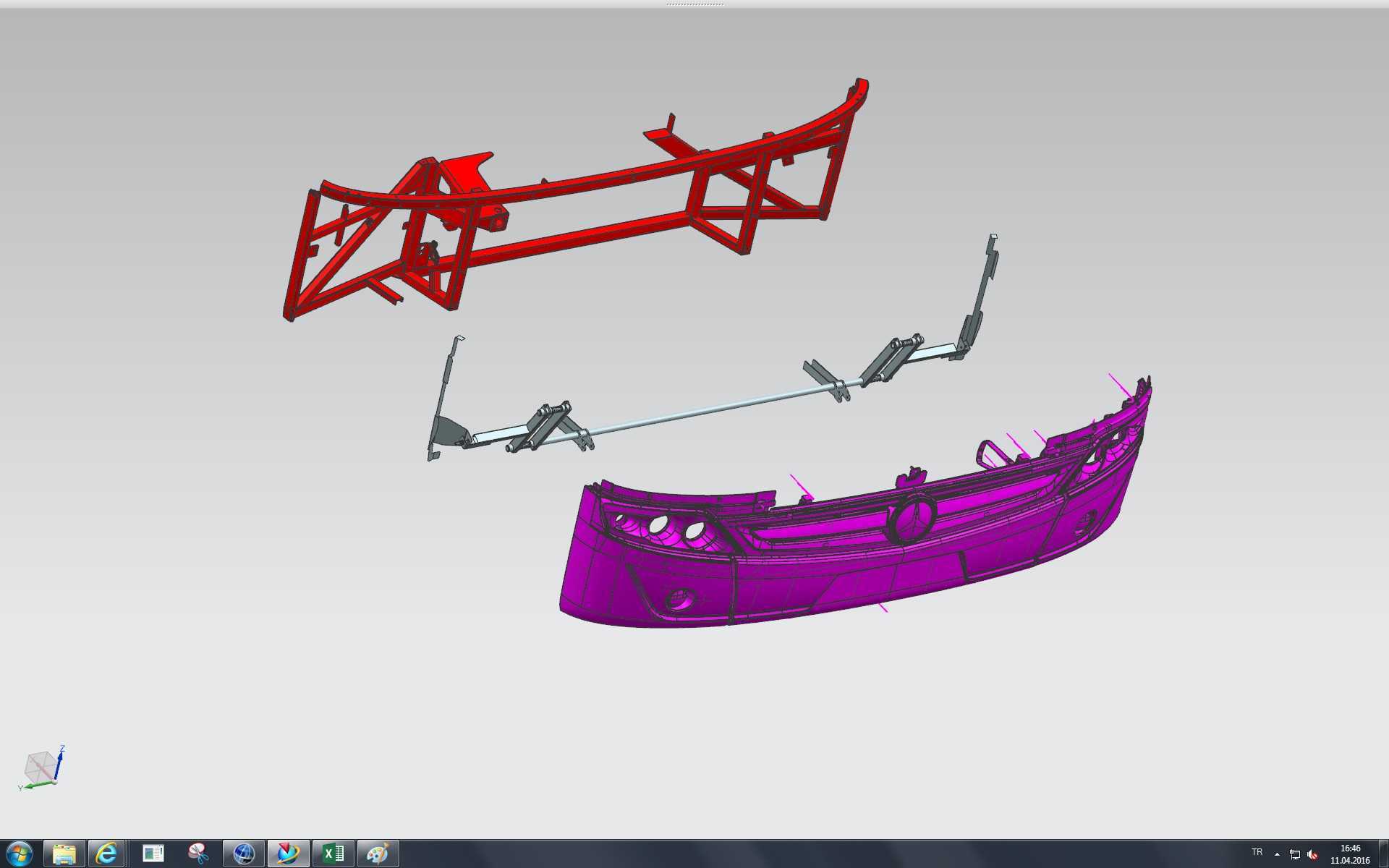

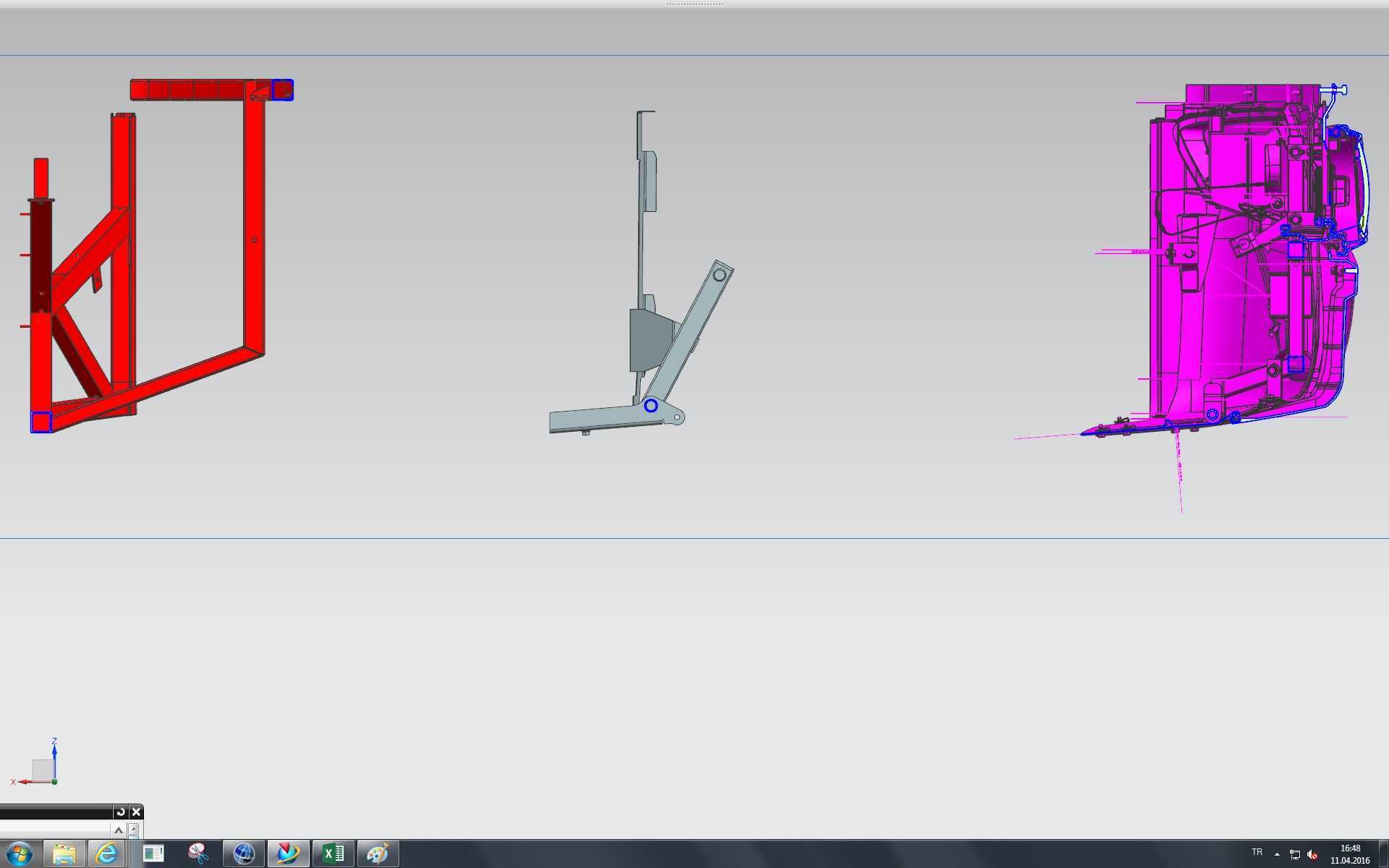

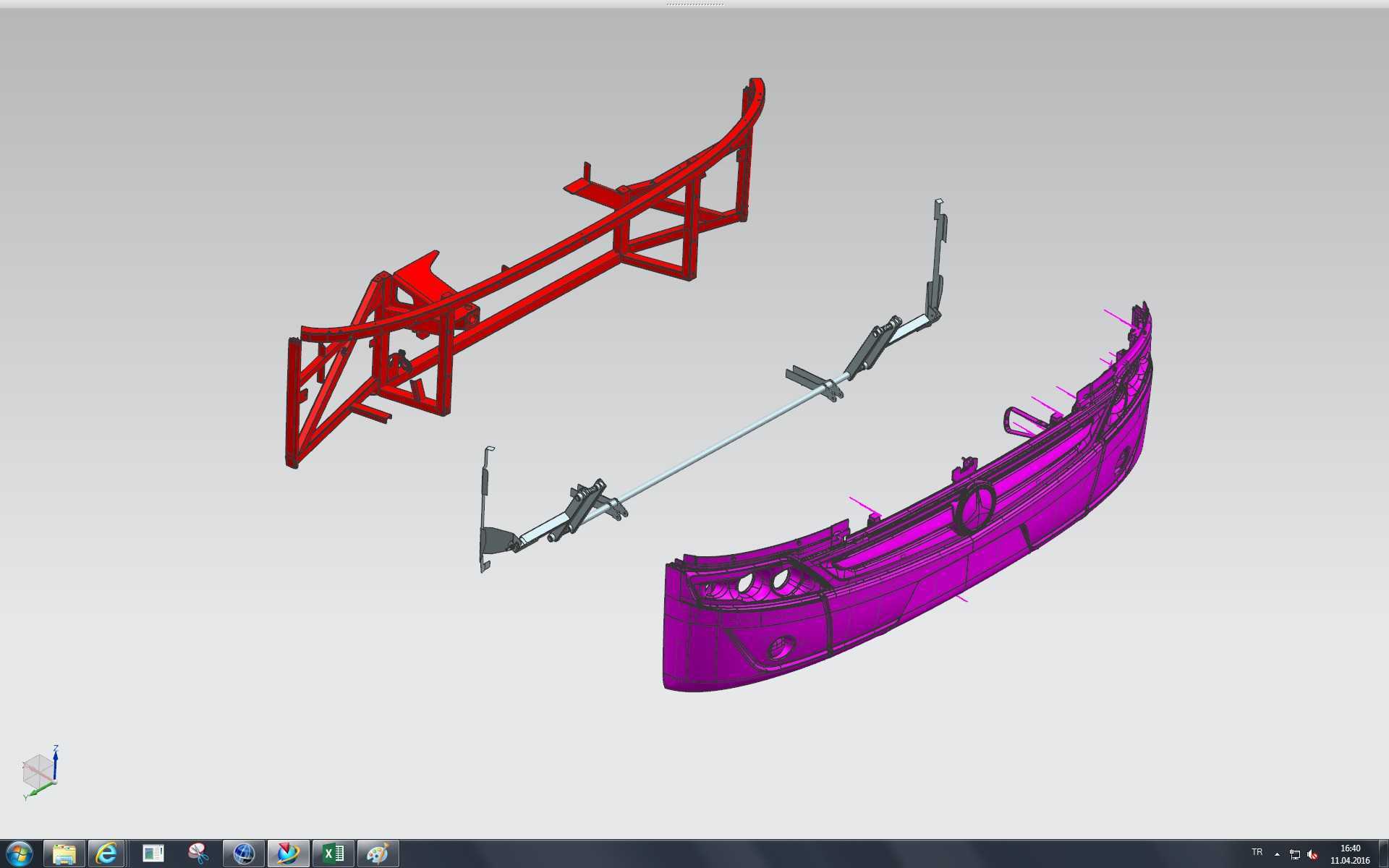

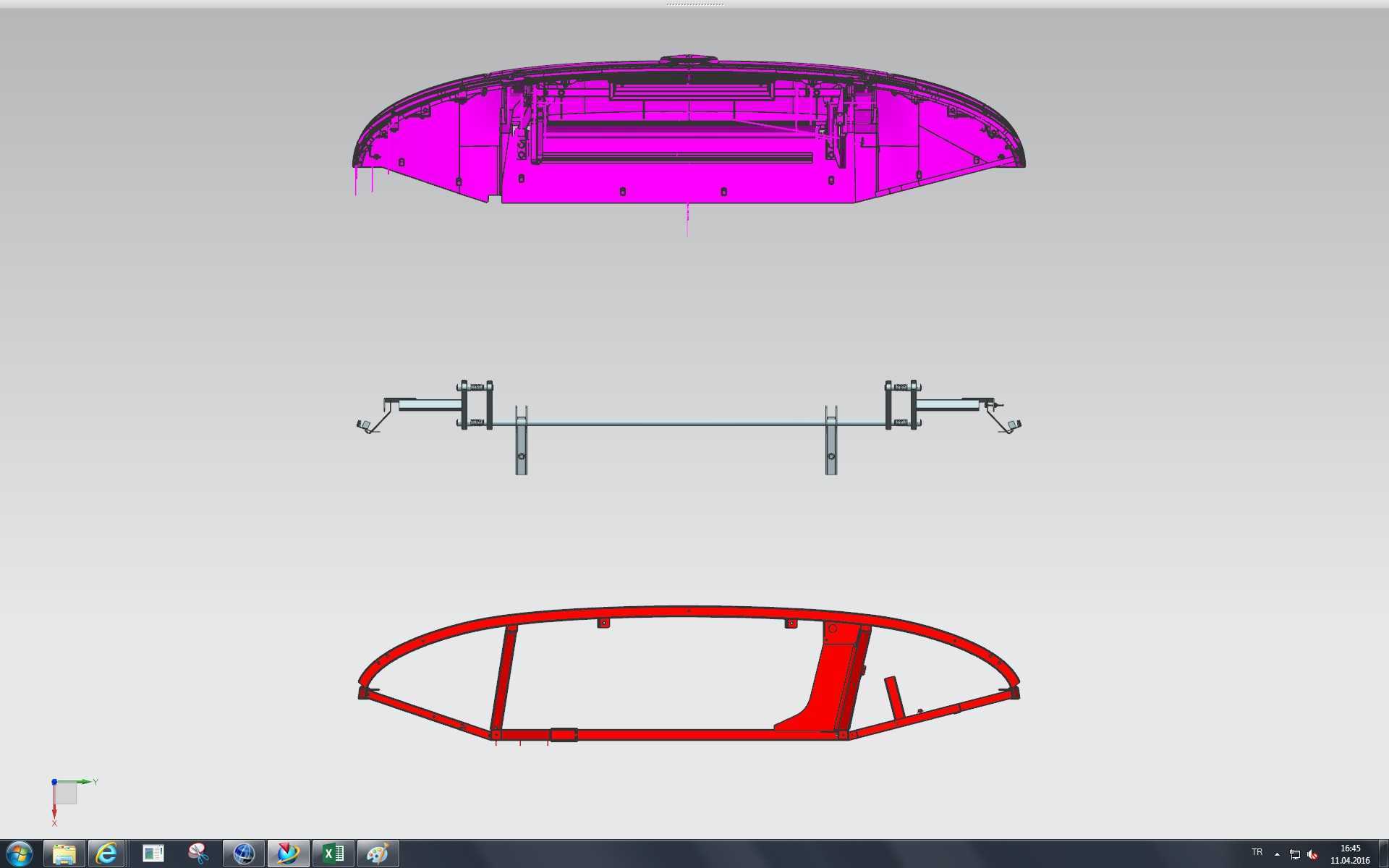

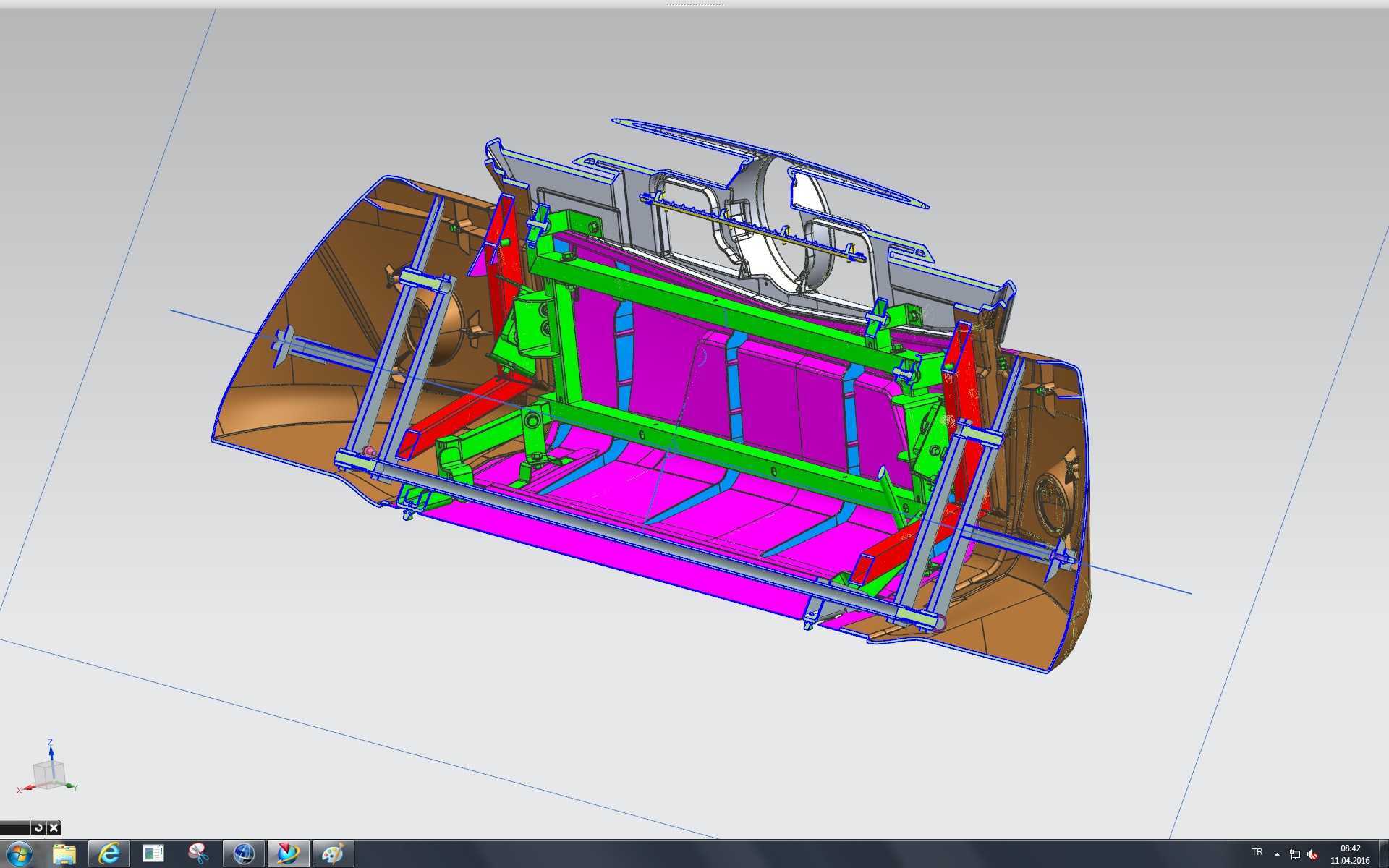

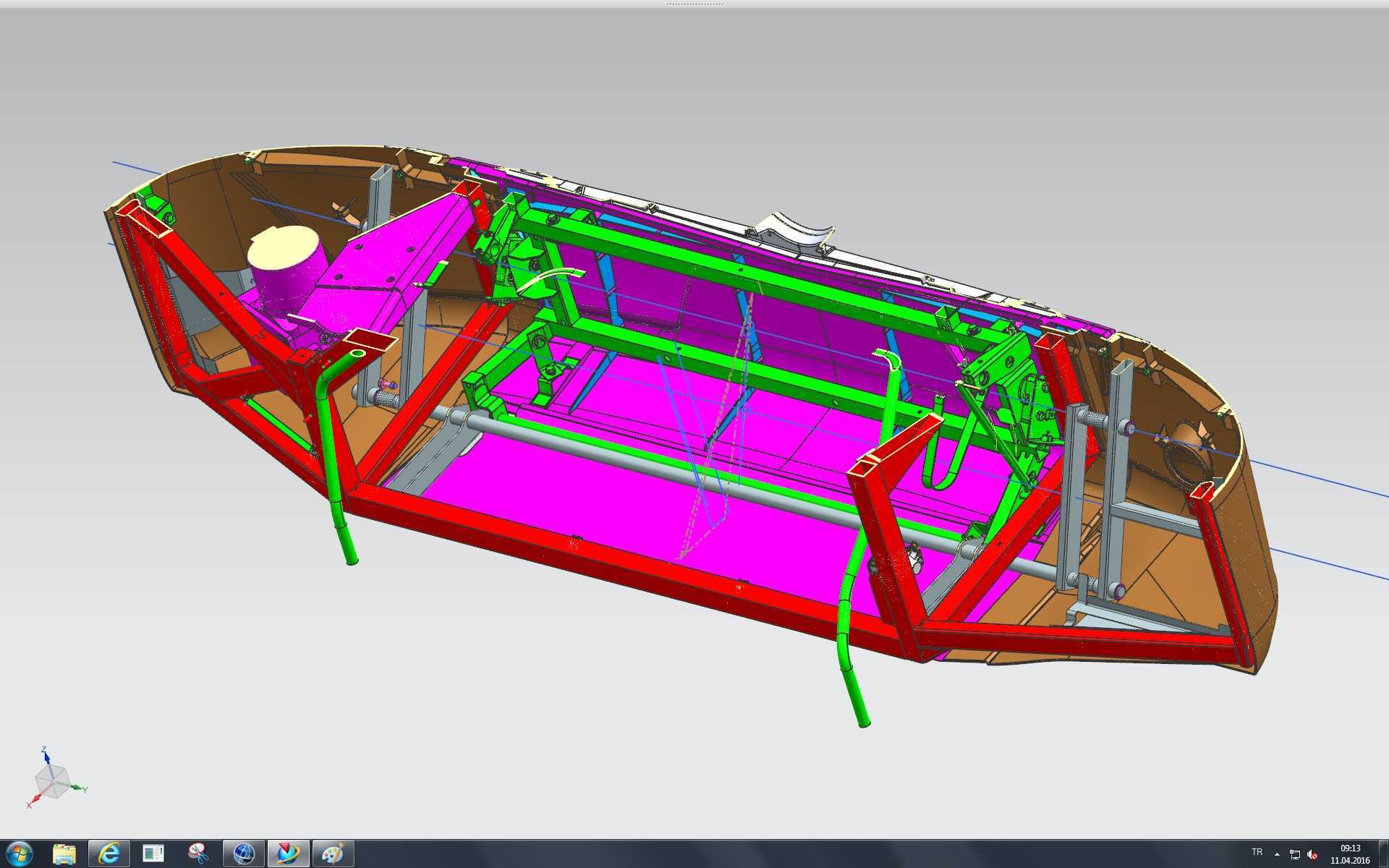

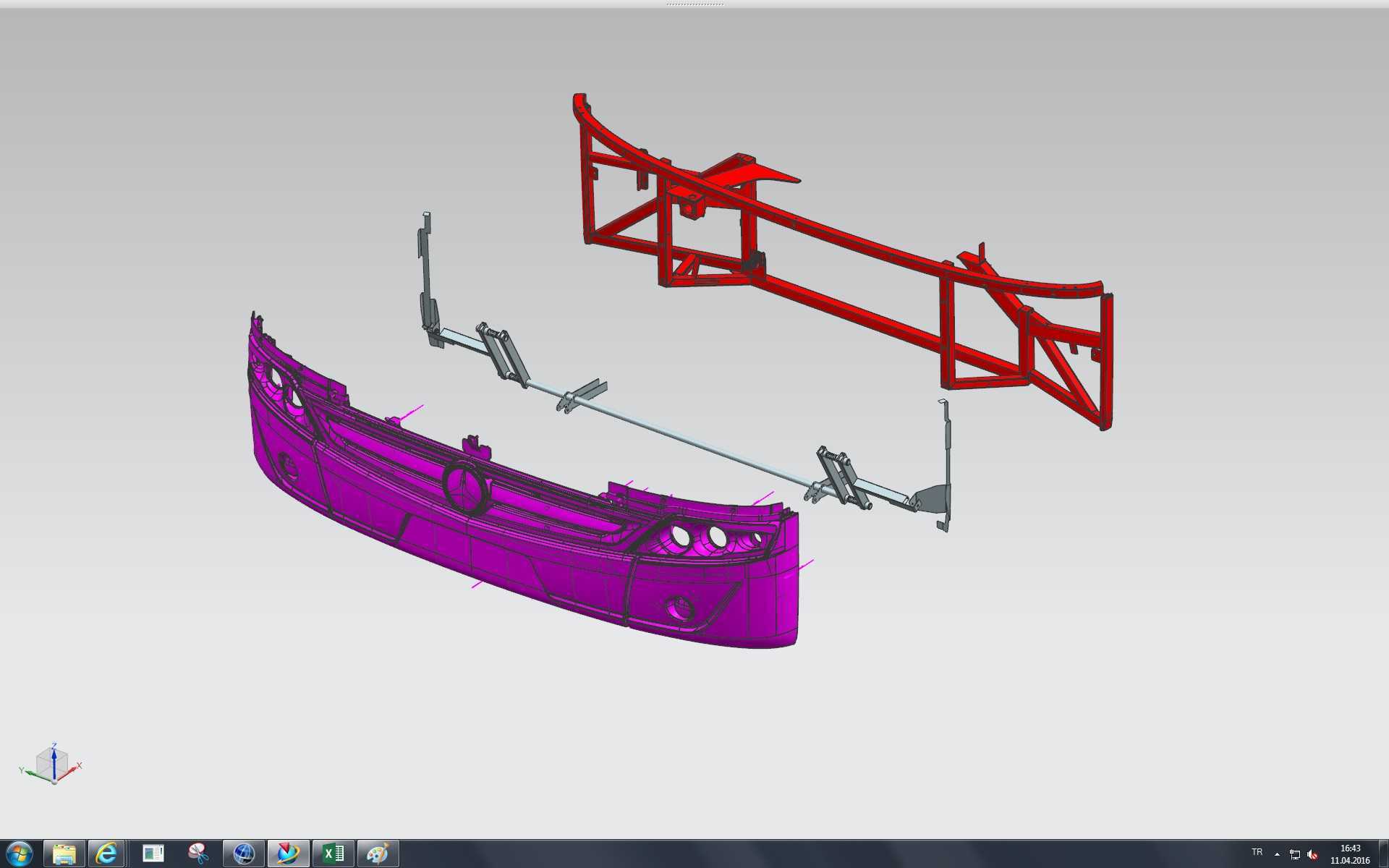

　　从结构布局来看，整套系统分为三个核心组成部分：红色的主承载安装横梁、银灰色的可调式连接支架、紫色的保险杠本体。主承载横梁采用桁架式镂空结构设计，替代传统的厚壁冲压横梁，在保证整体抗弯扭强度的前提下，尽可能降低结构自重，横梁上预留的多个安装支耳，直接对应客车前部车架的原有安装孔位，不需要对车架主体进行额外打孔改制，能够适配现有车型的安装边界，降低改造成本。横梁的截面采用变截面设计，在靠近车架纵梁连接的位置做局部加强，在中部受力较小的区域做减重镂空，兼顾强度与轻量化需求。

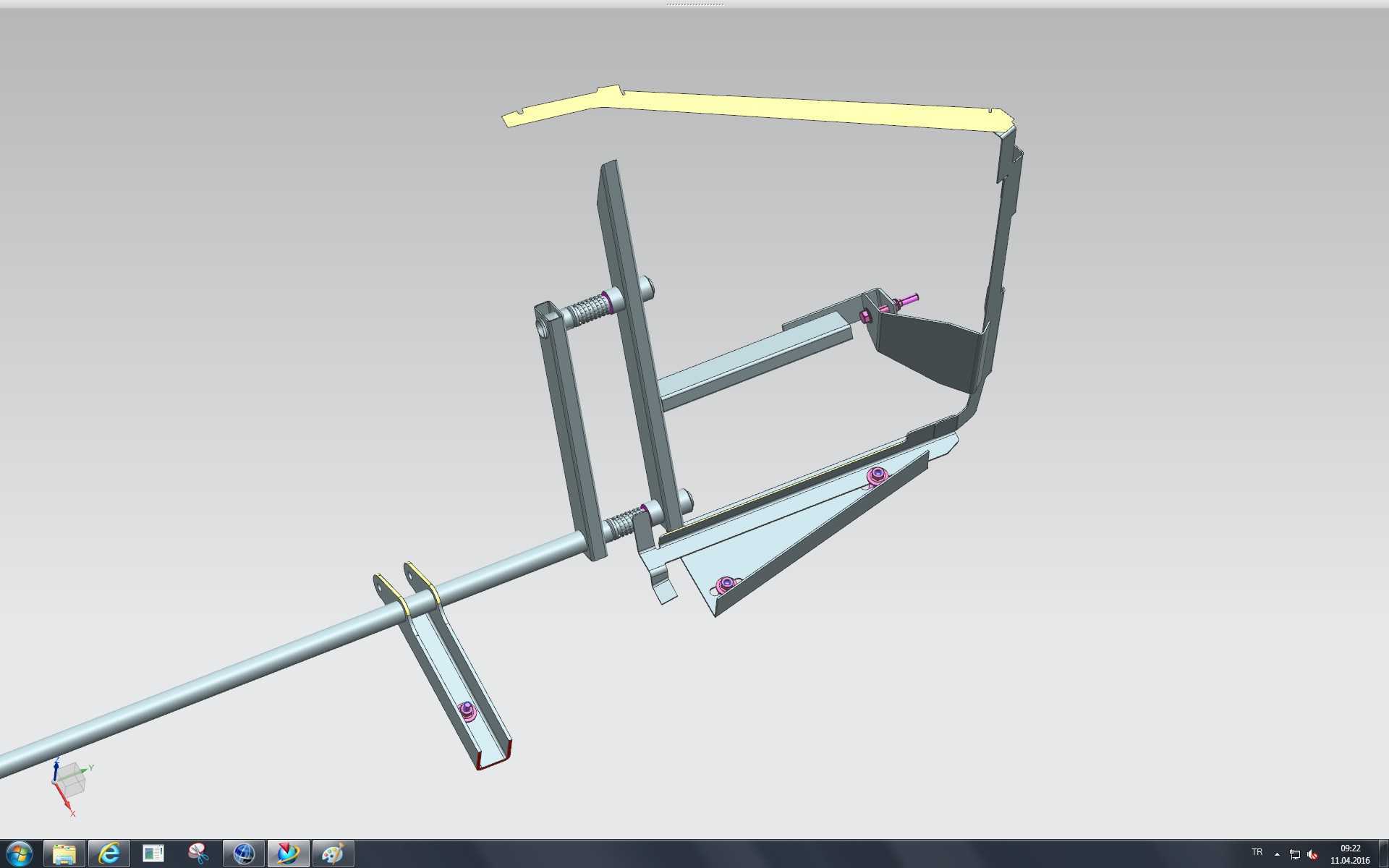

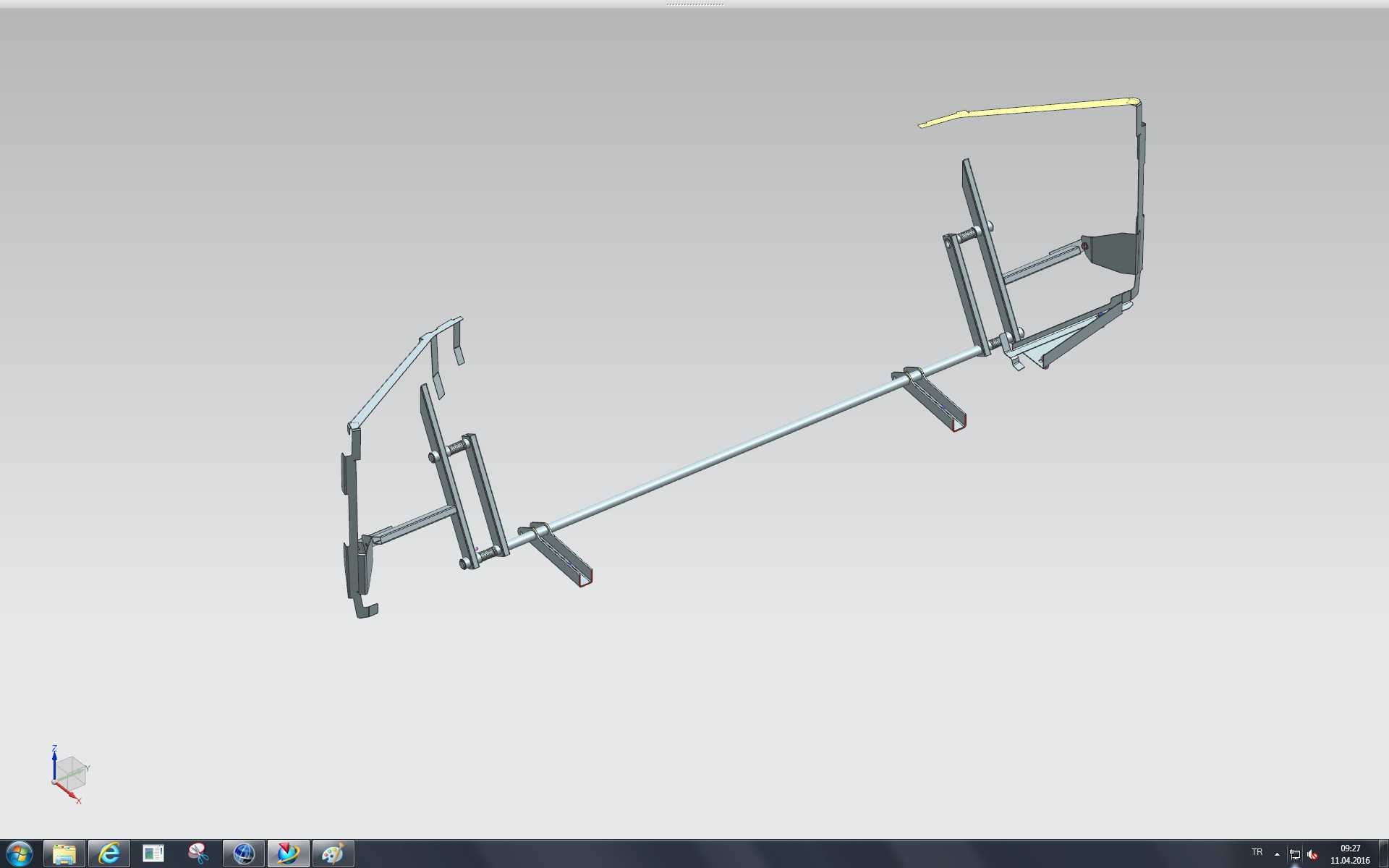

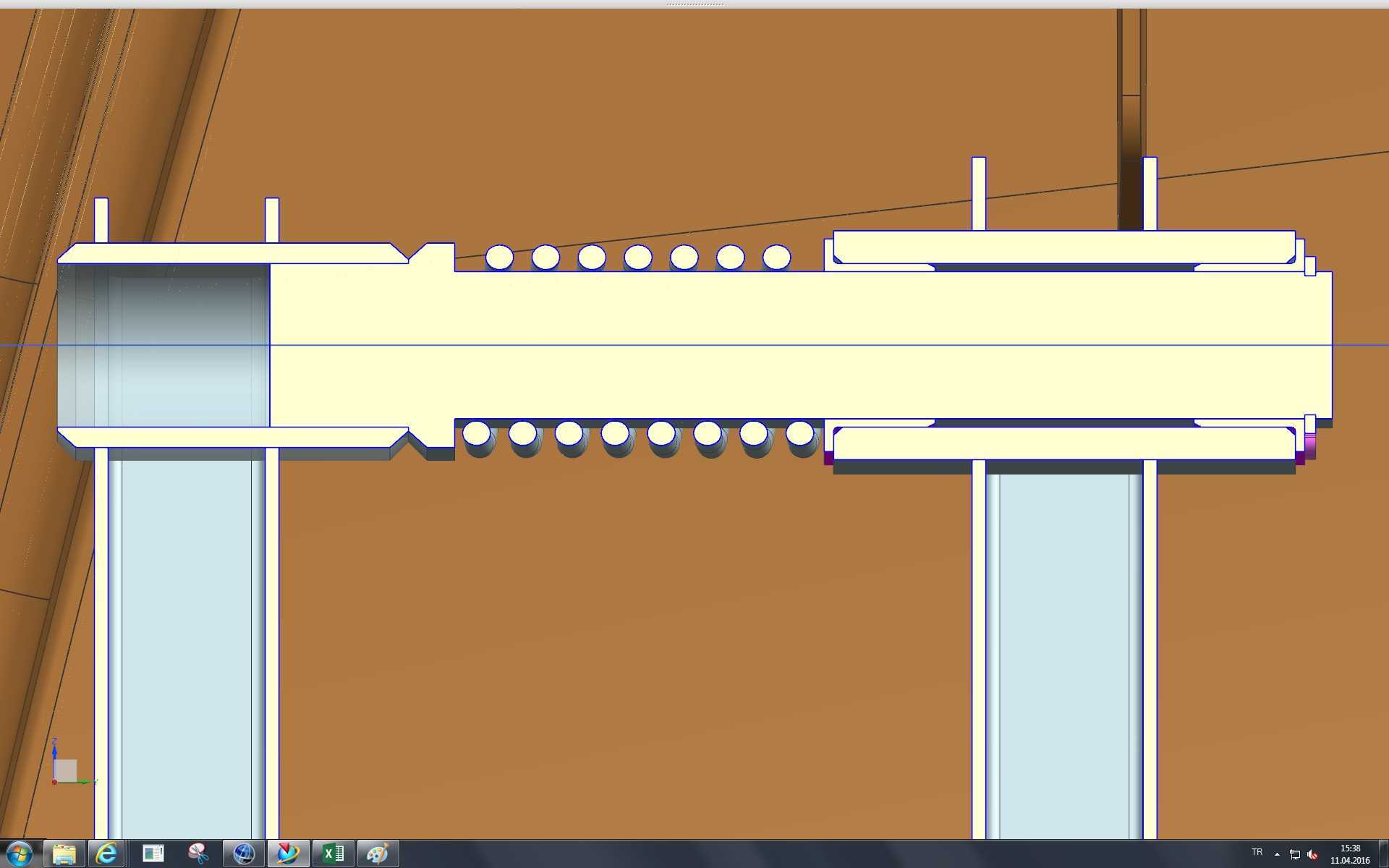

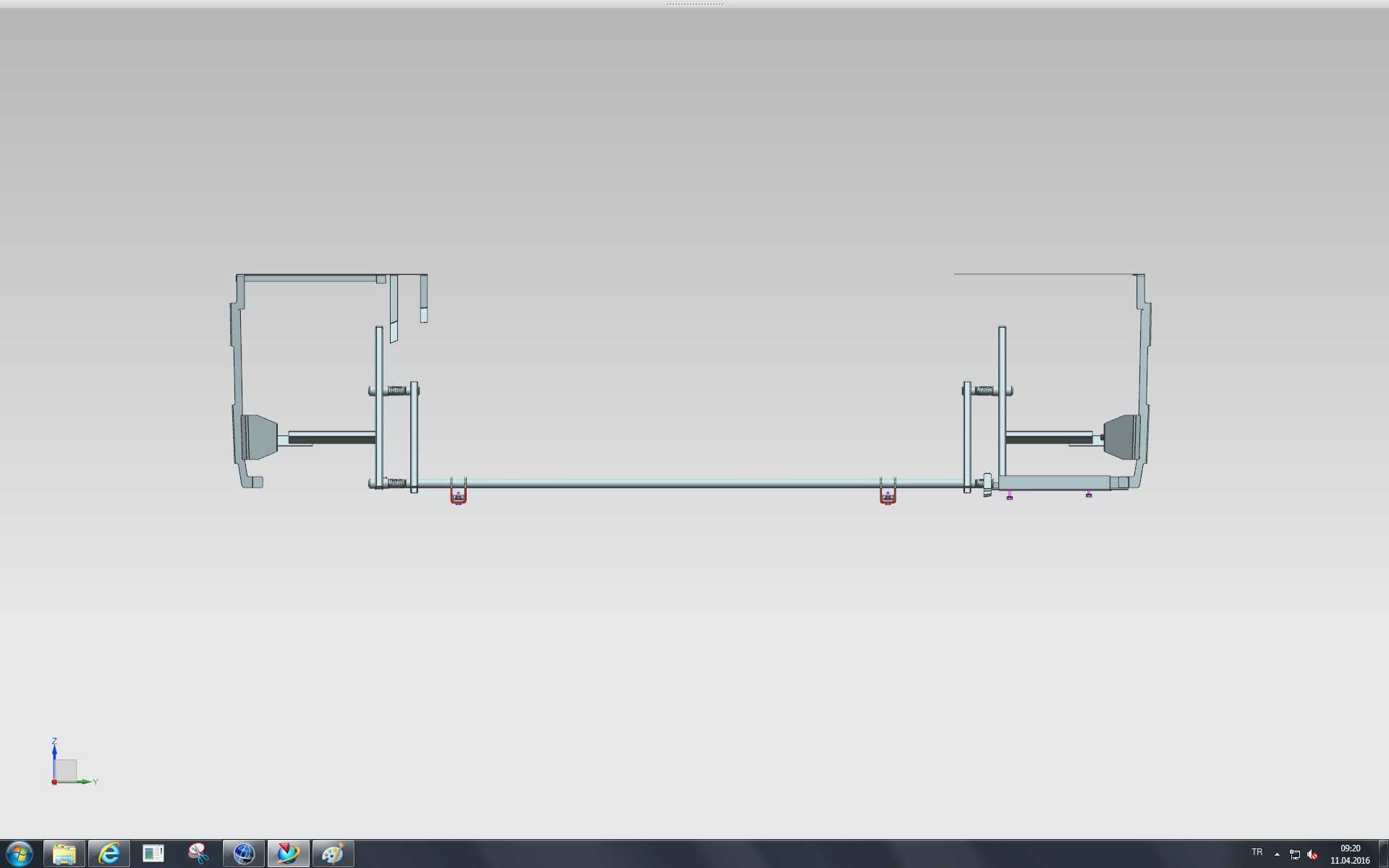

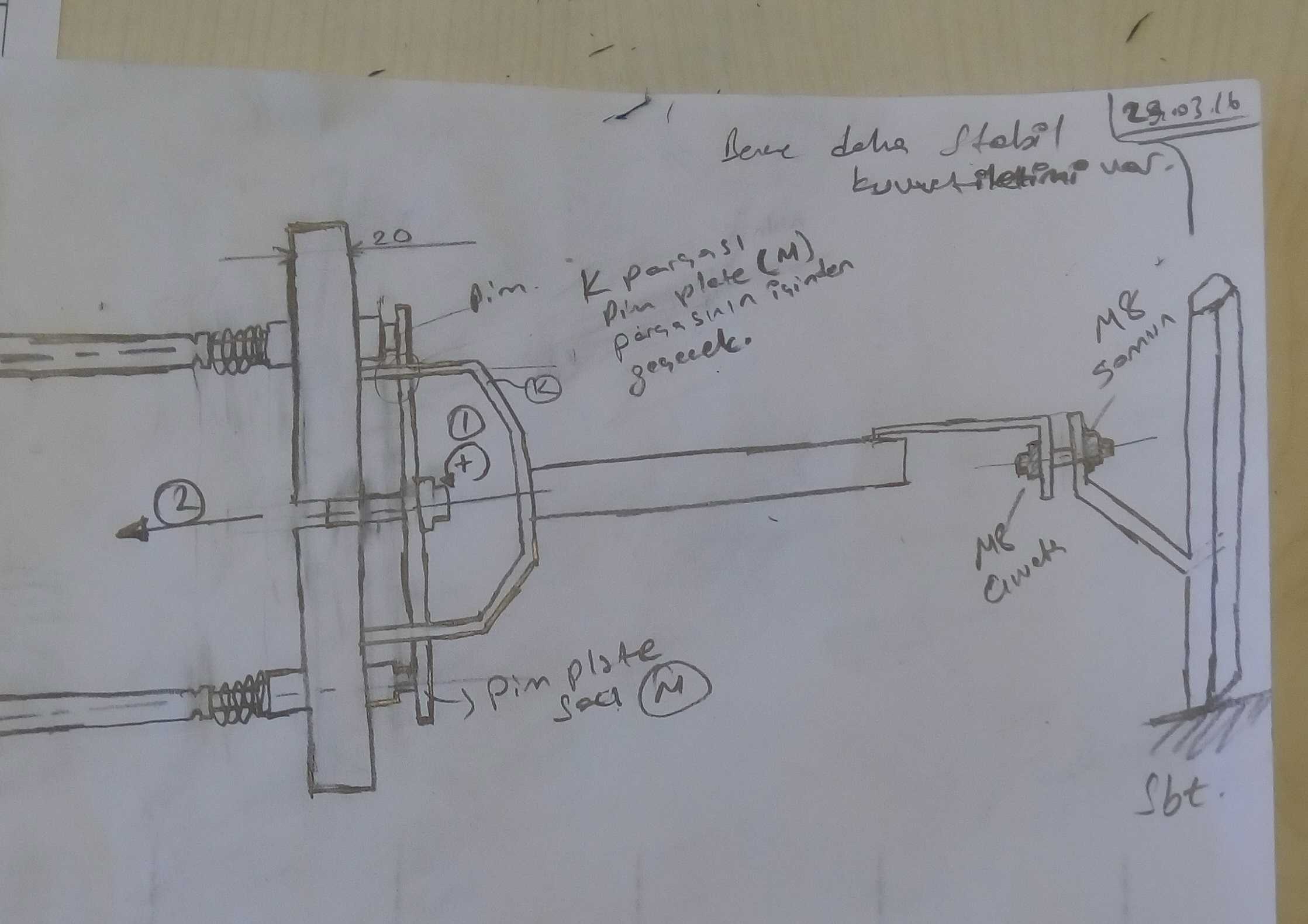

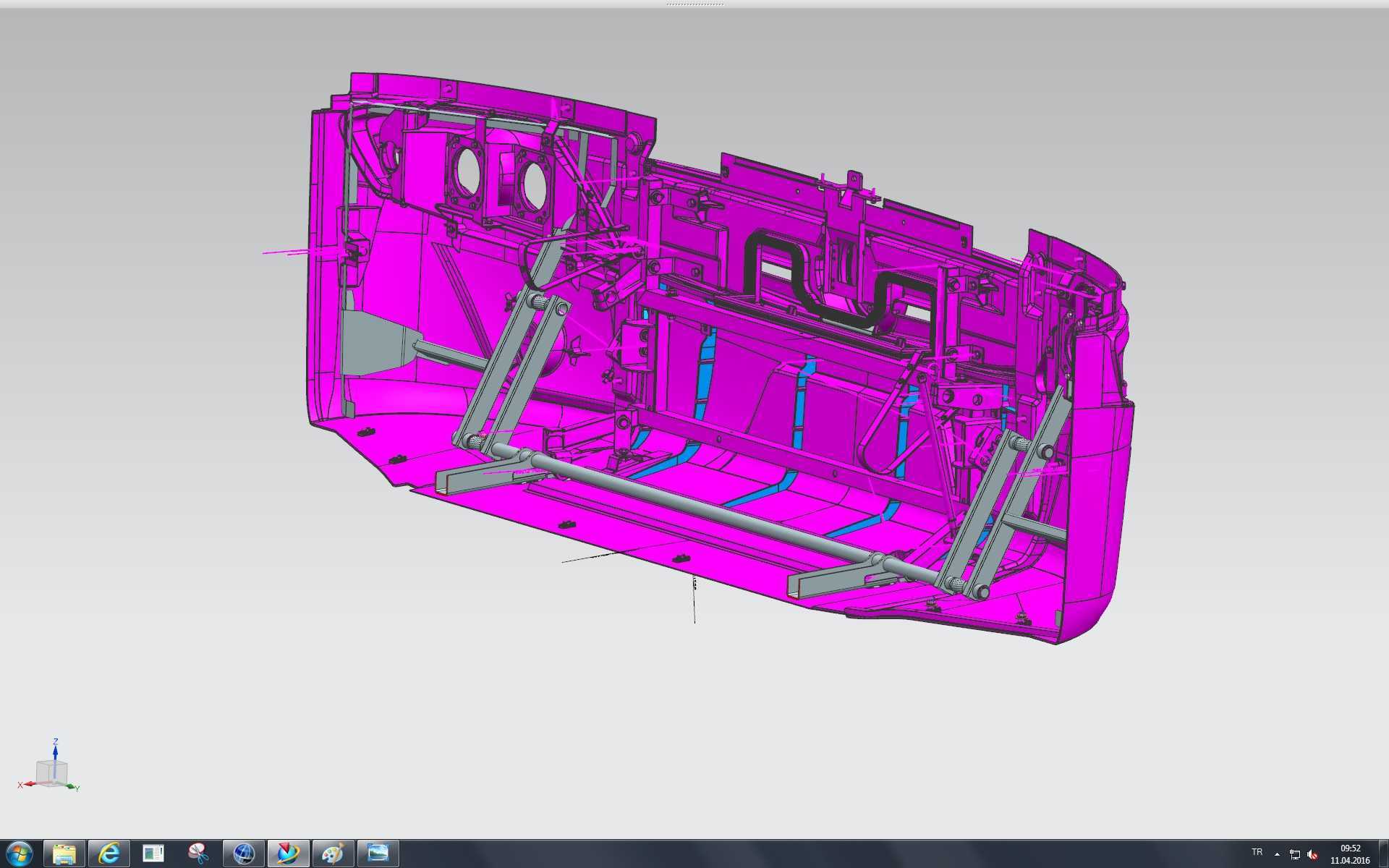

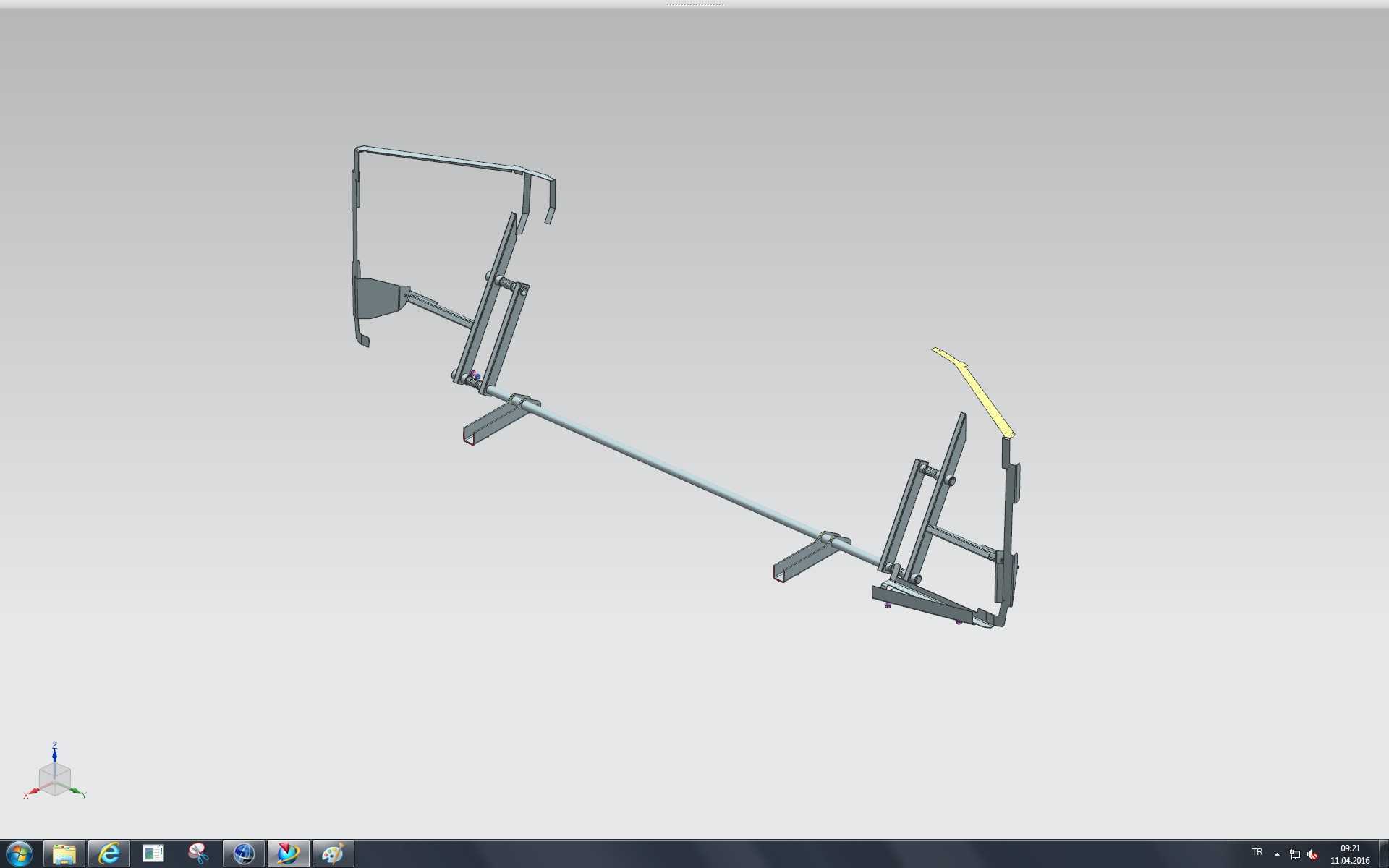

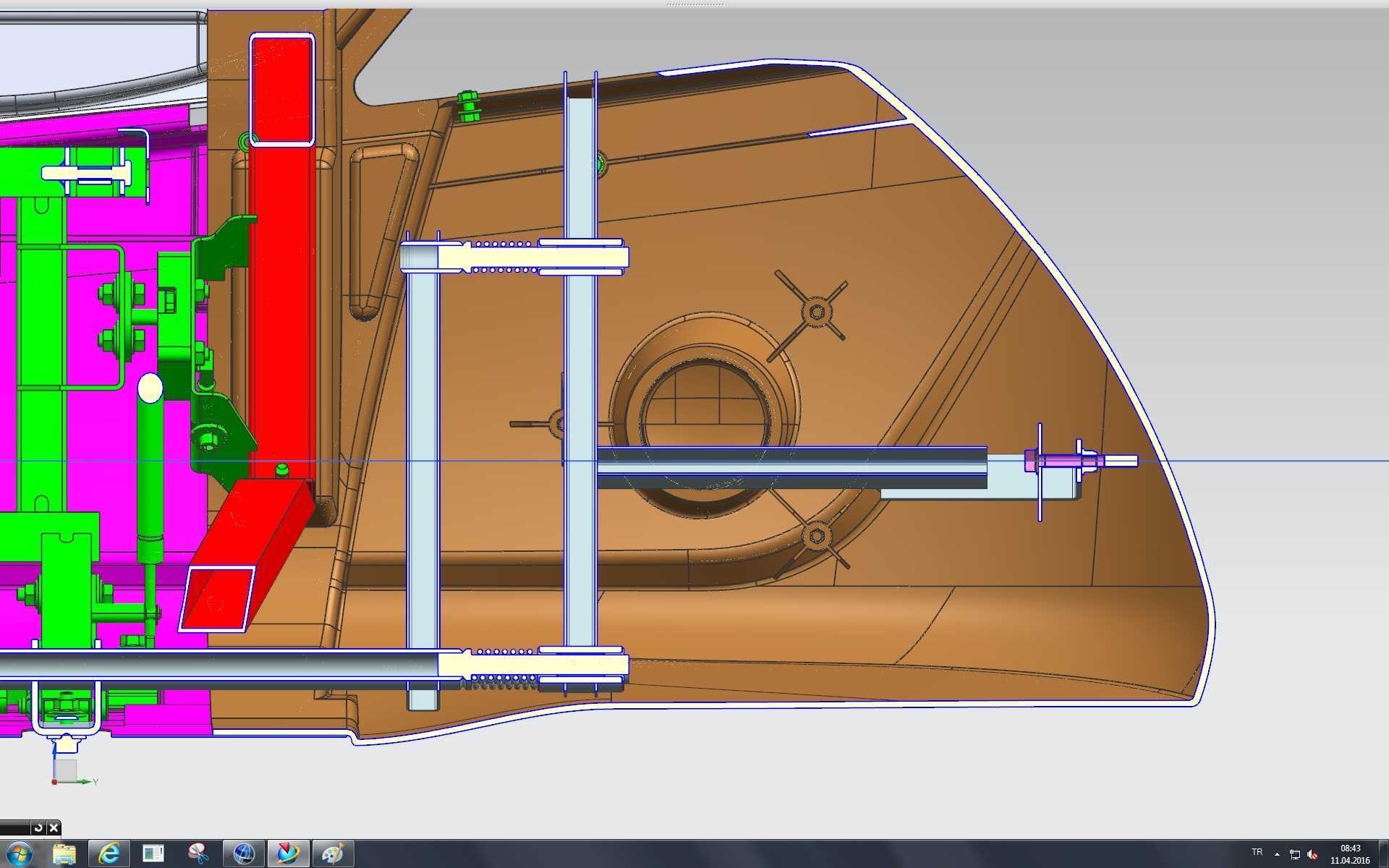

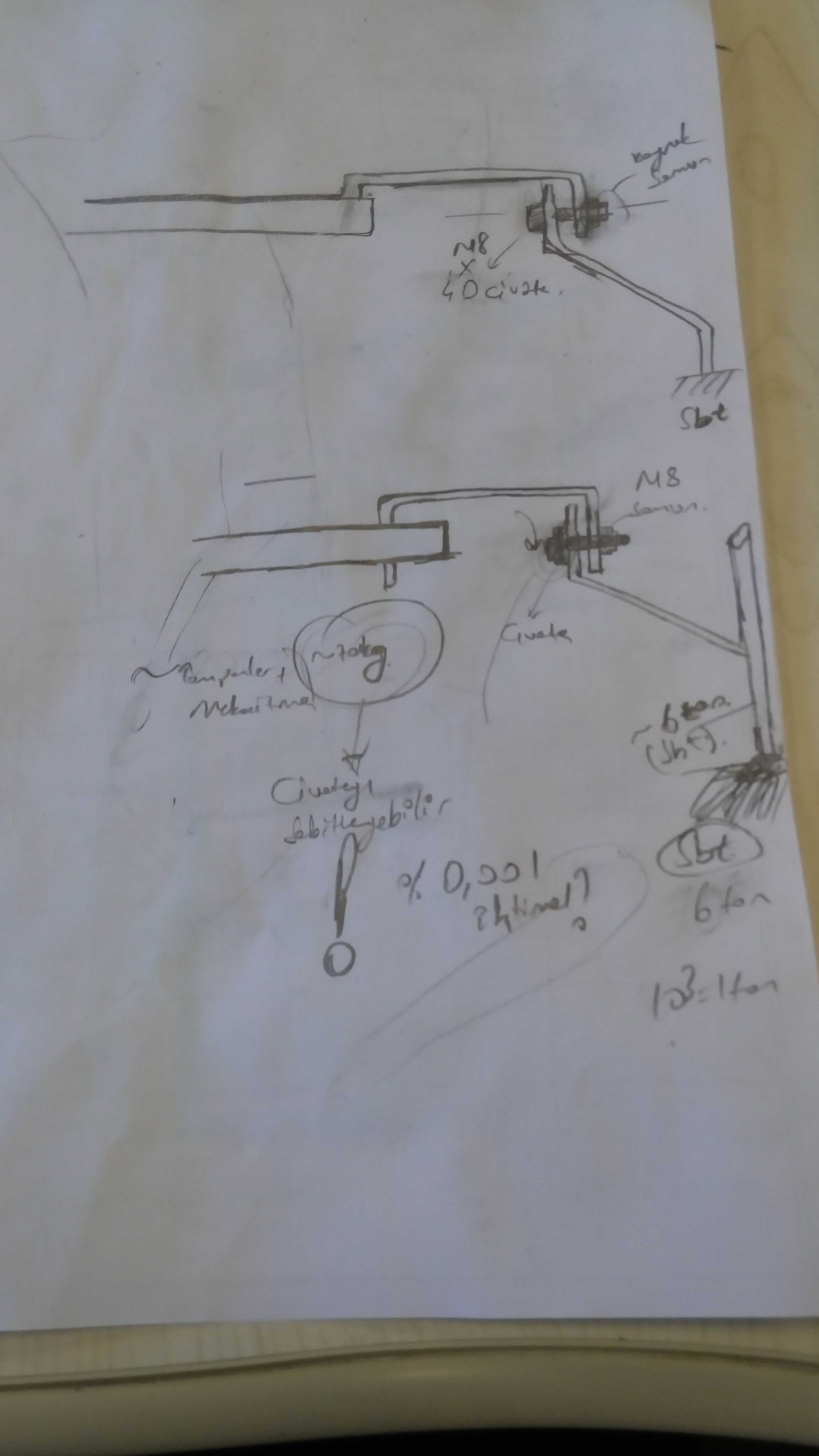

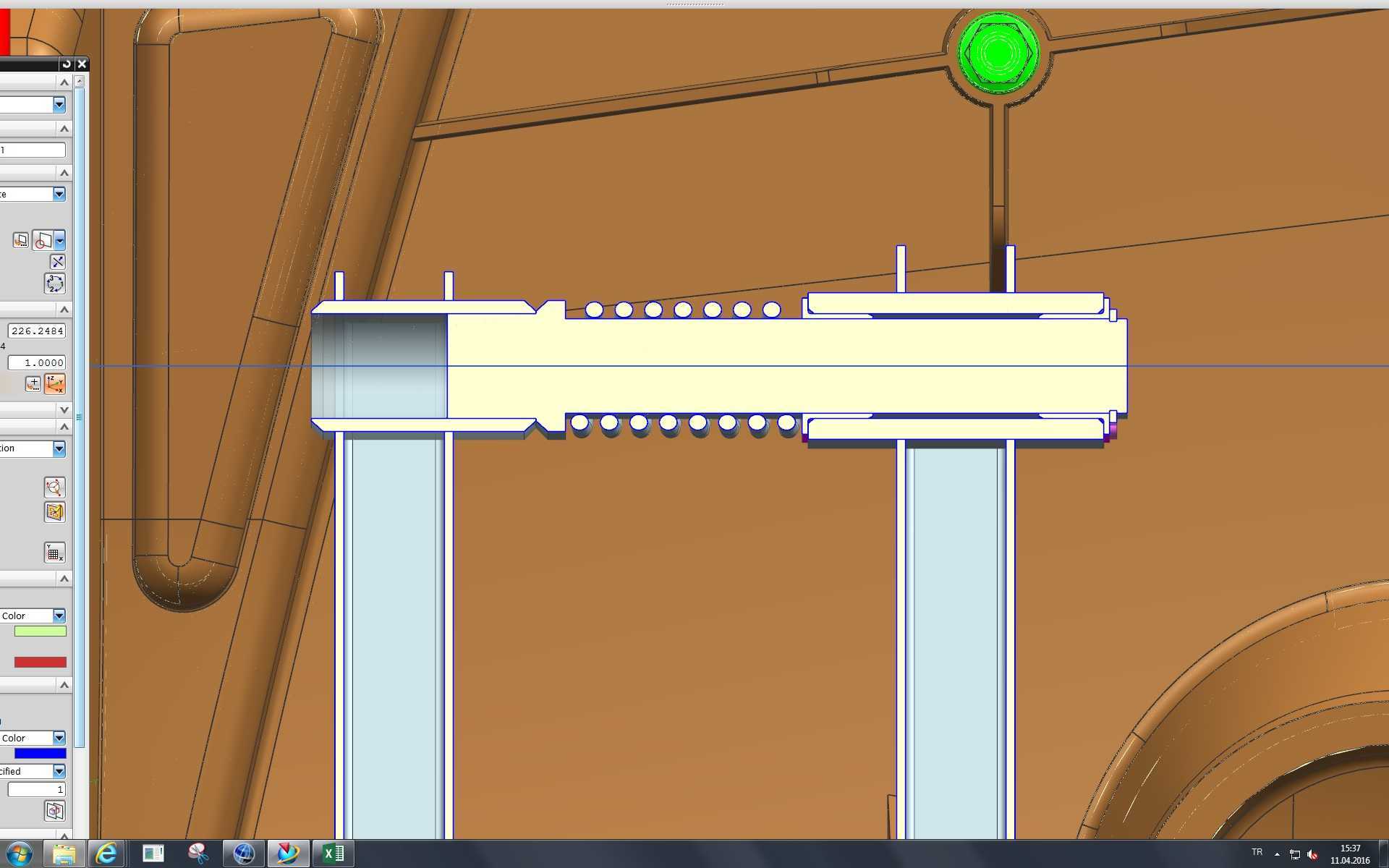

　　连接支架采用分段式可调结构，替代传统的固定焊接支架，支架与主横梁、支架与保险杠之间的连接点都设置了长圆孔调节余量，能够吸收车架焊接过程中产生的尺寸公差，以及保险杠注塑成型产生的收缩变形量。设计过程中特意取消了中间连接位置的弹簧预紧结构，仅在两侧靠近翼子板匹配的位置保留必要的缓冲调节，这样的设计能够大幅减少总装过程中的弹簧力调校步骤，作业人员只需要完成两侧的预紧调整，中部依靠支架的加工精度即可保证匹配度，有效压缩单台车辆的装配作业时长。

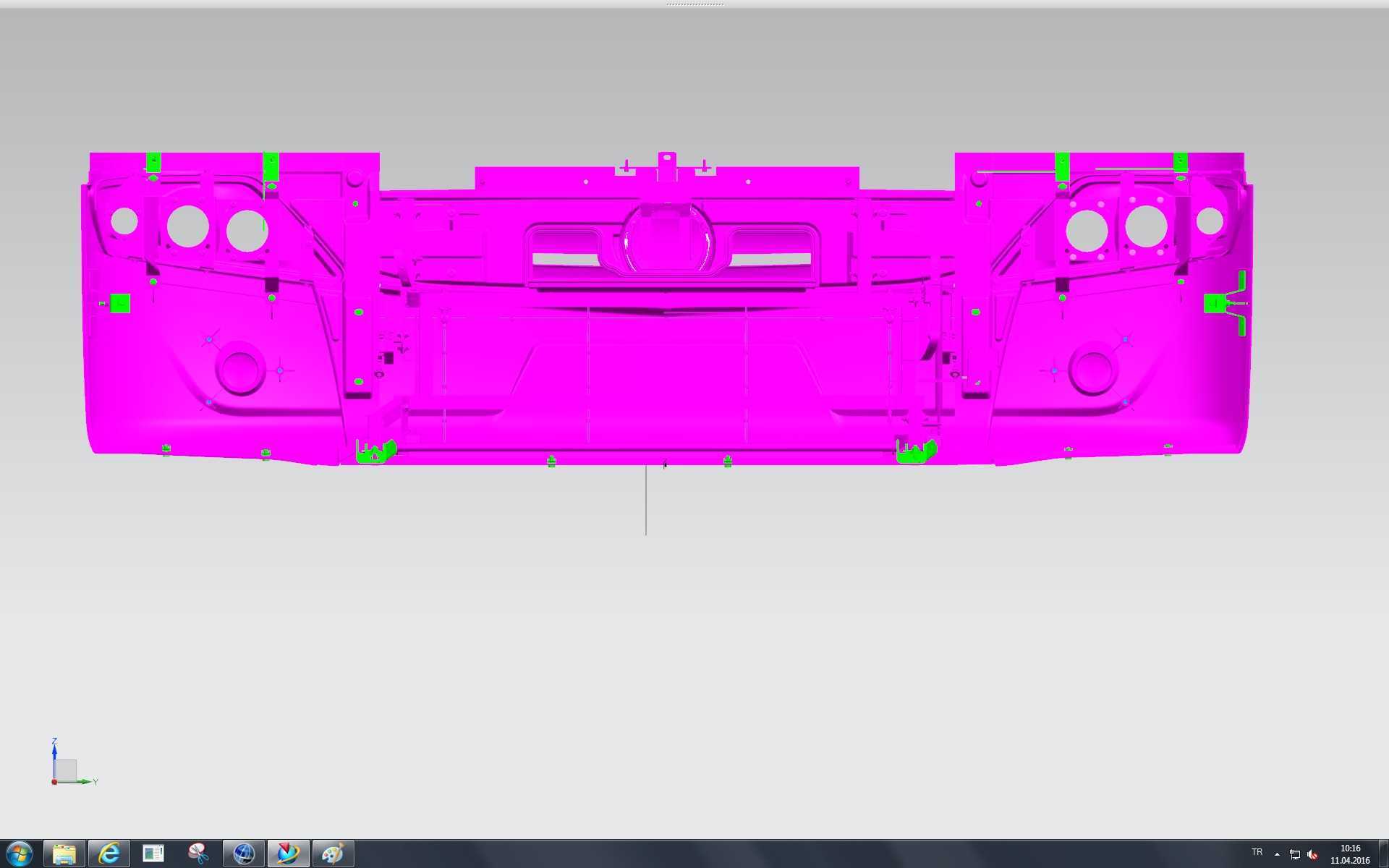

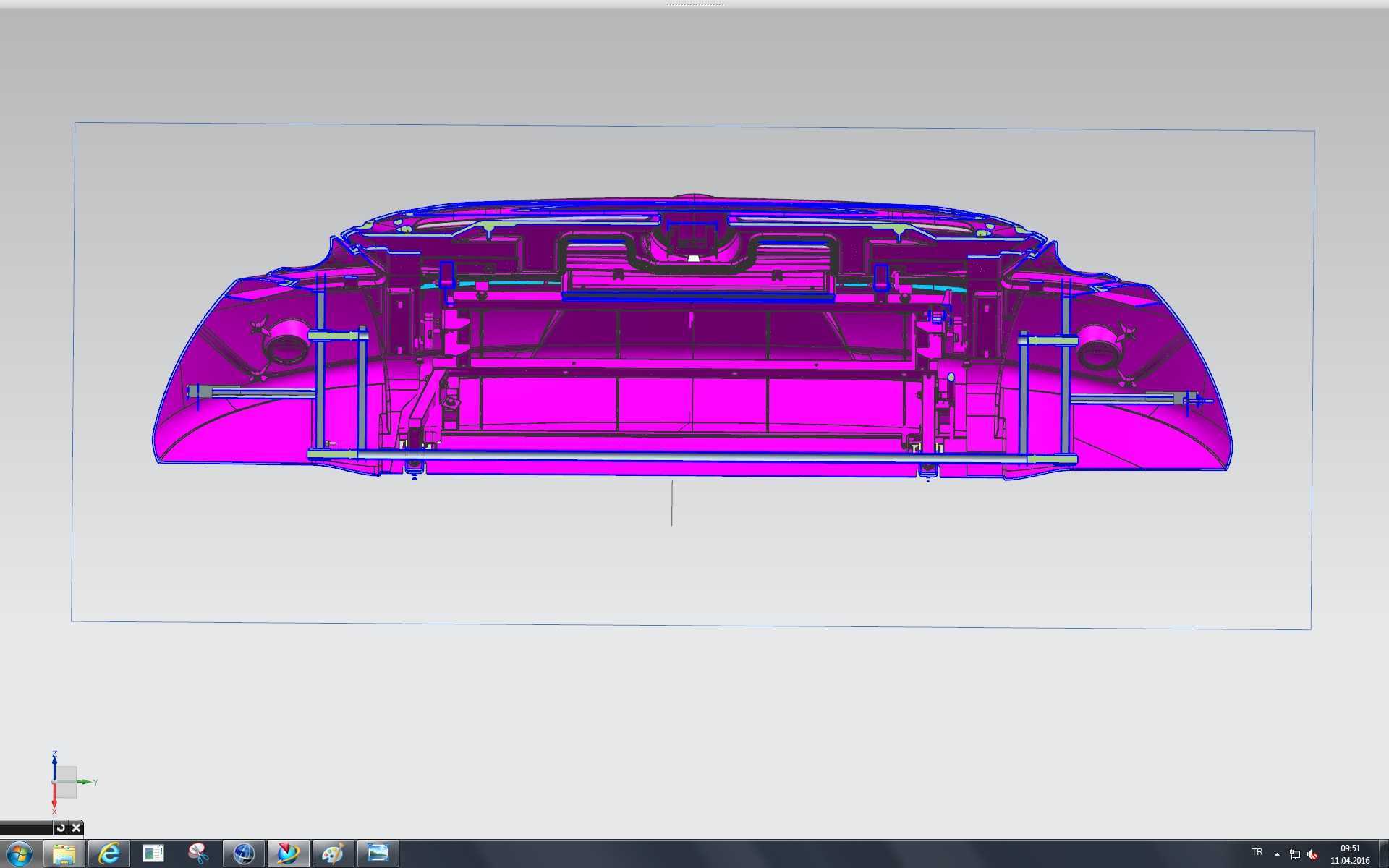

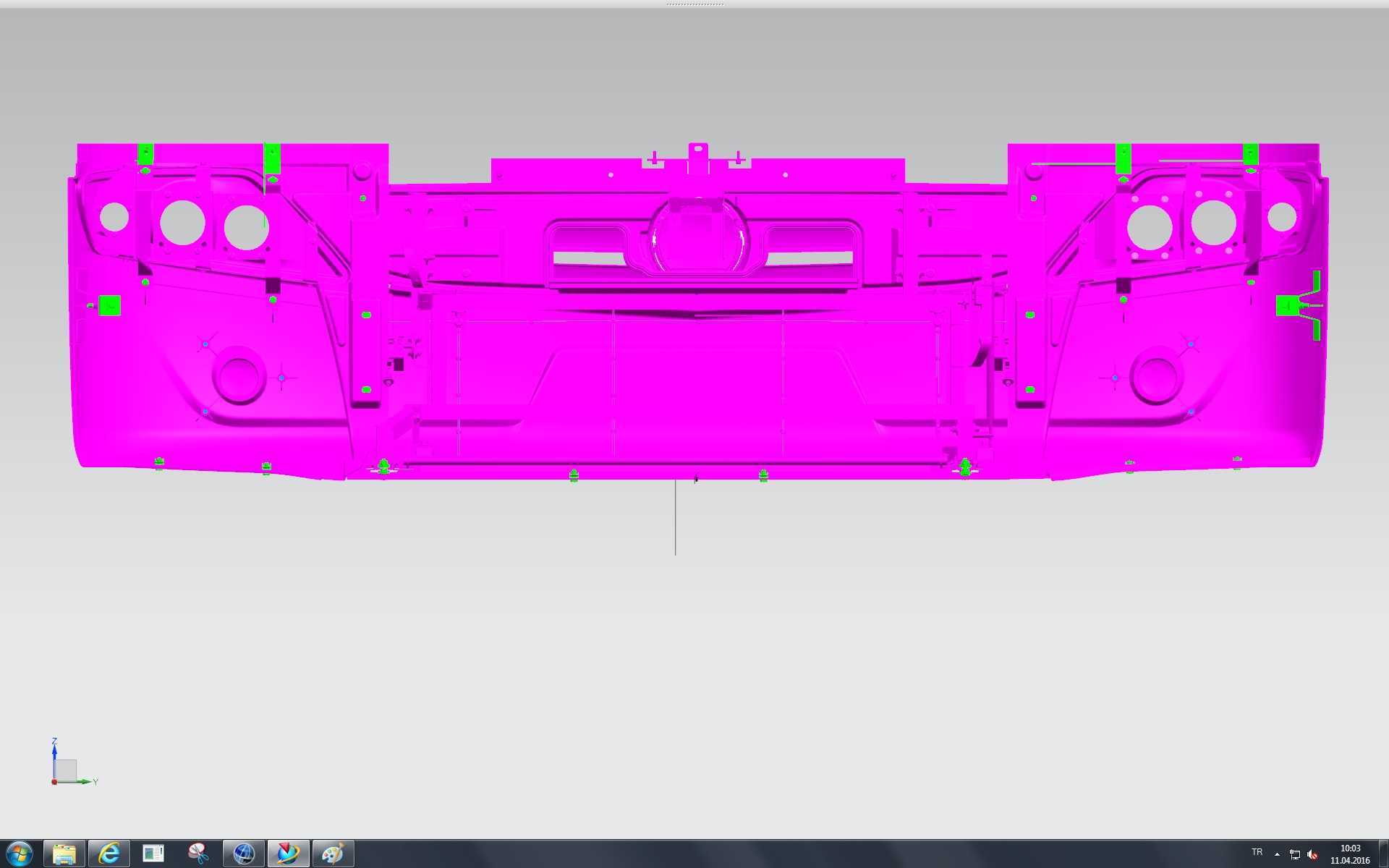

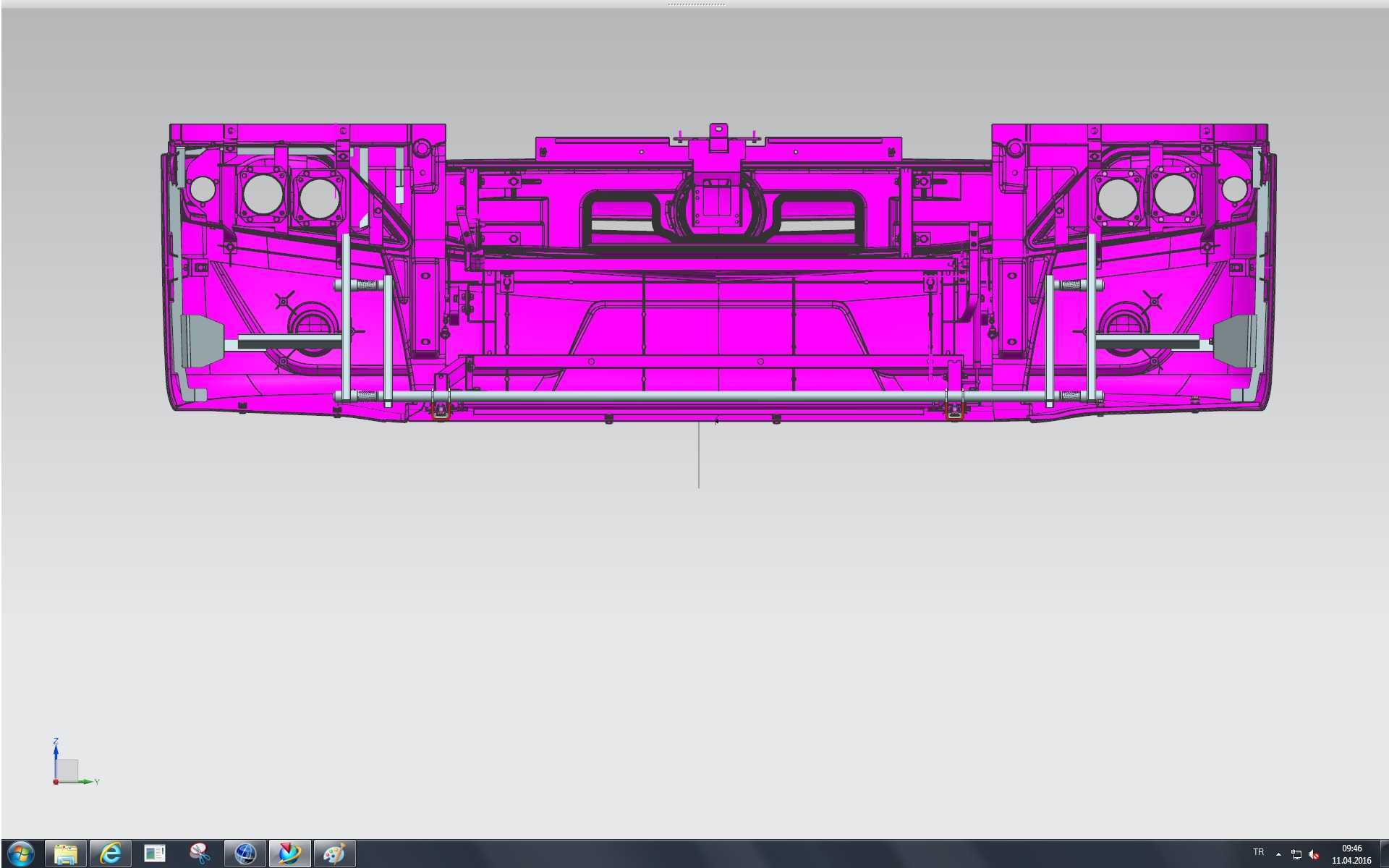

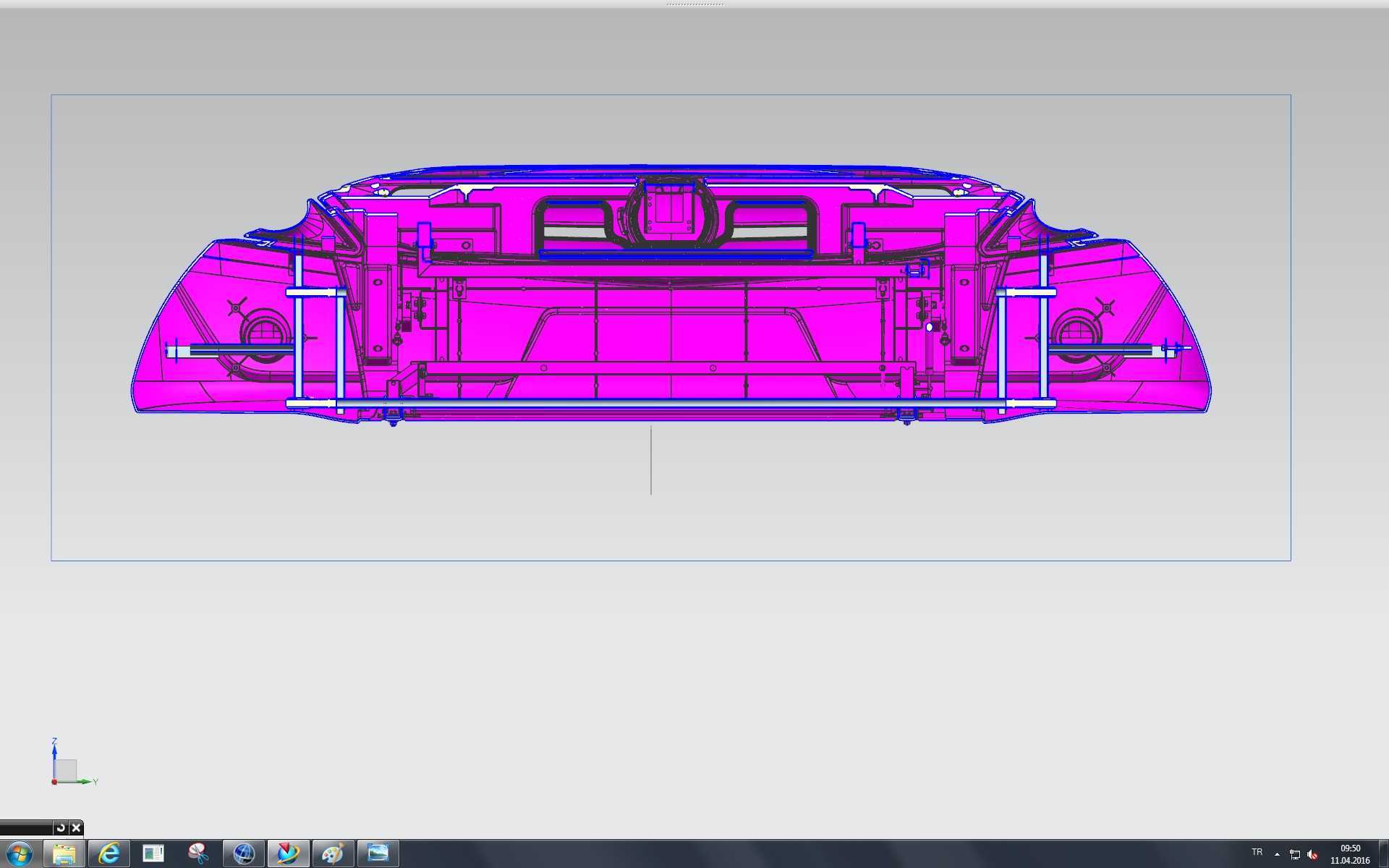

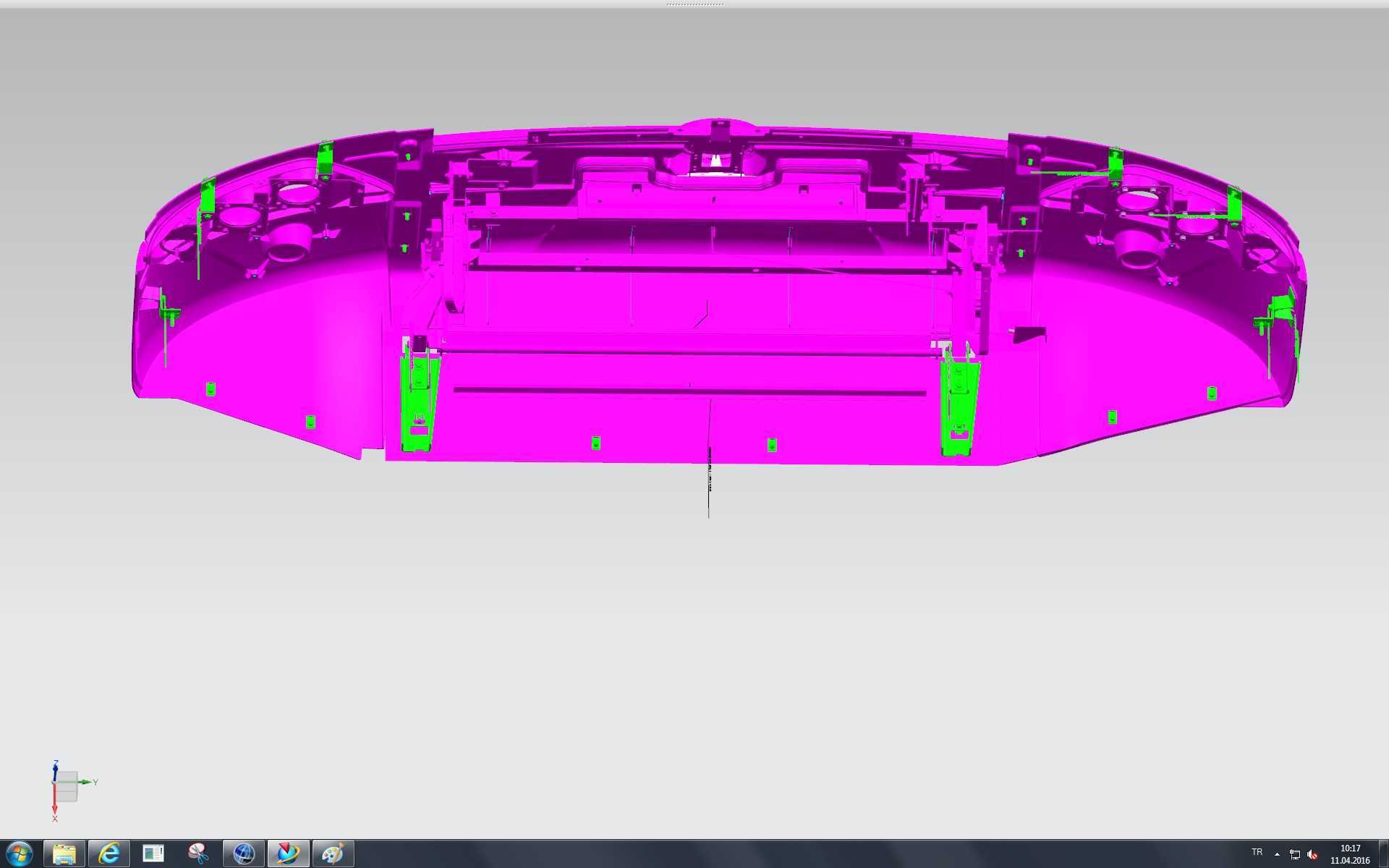

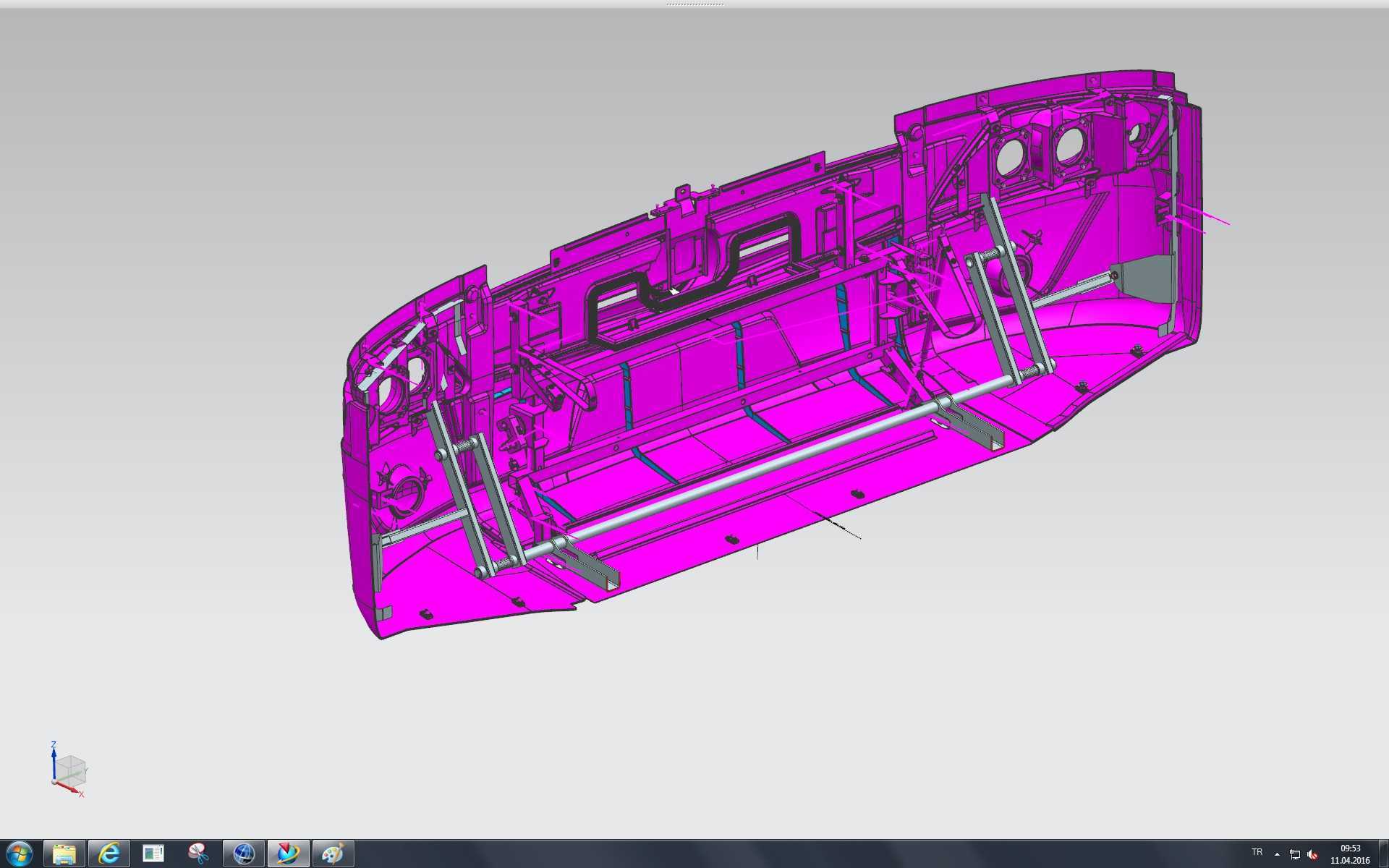

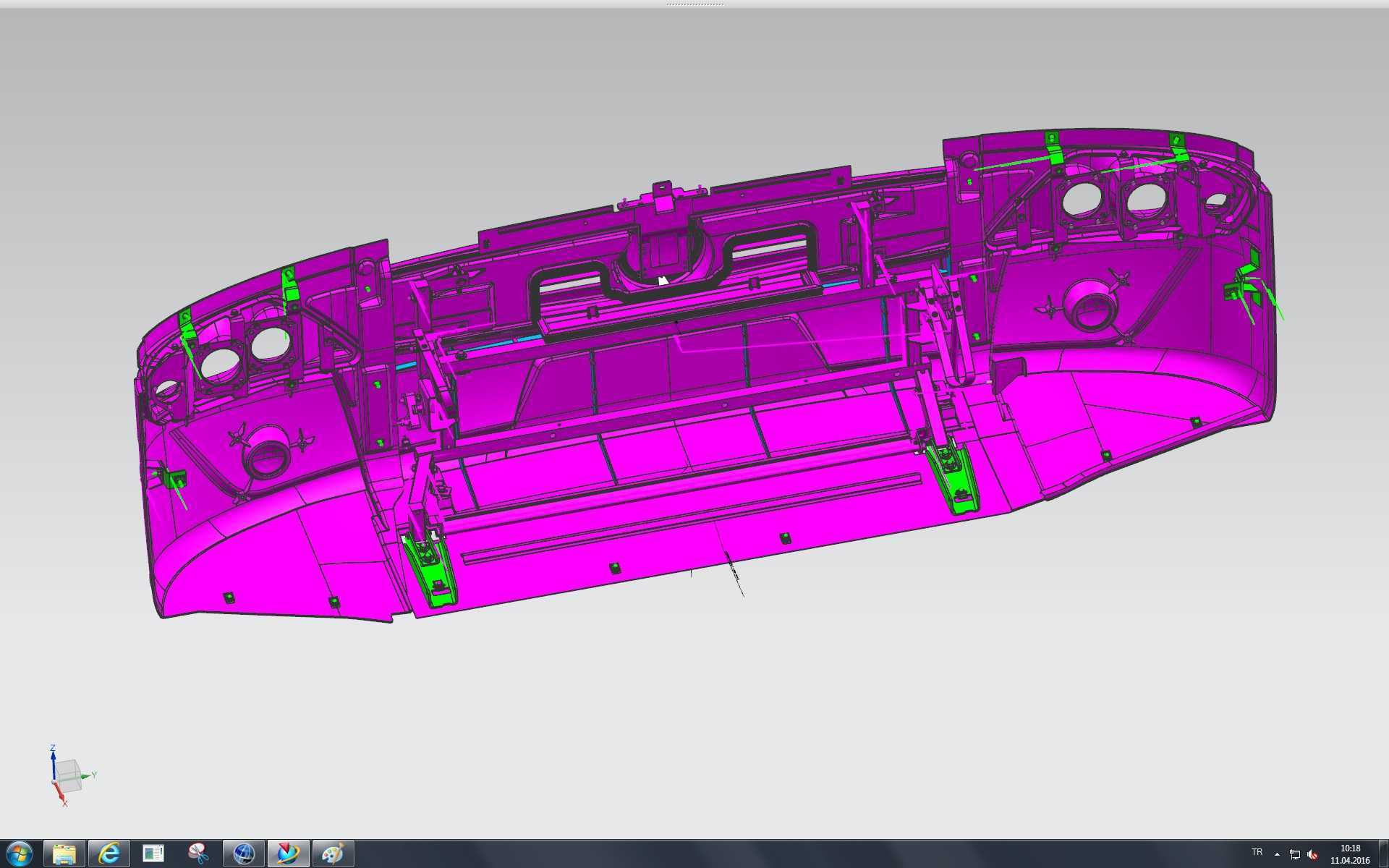

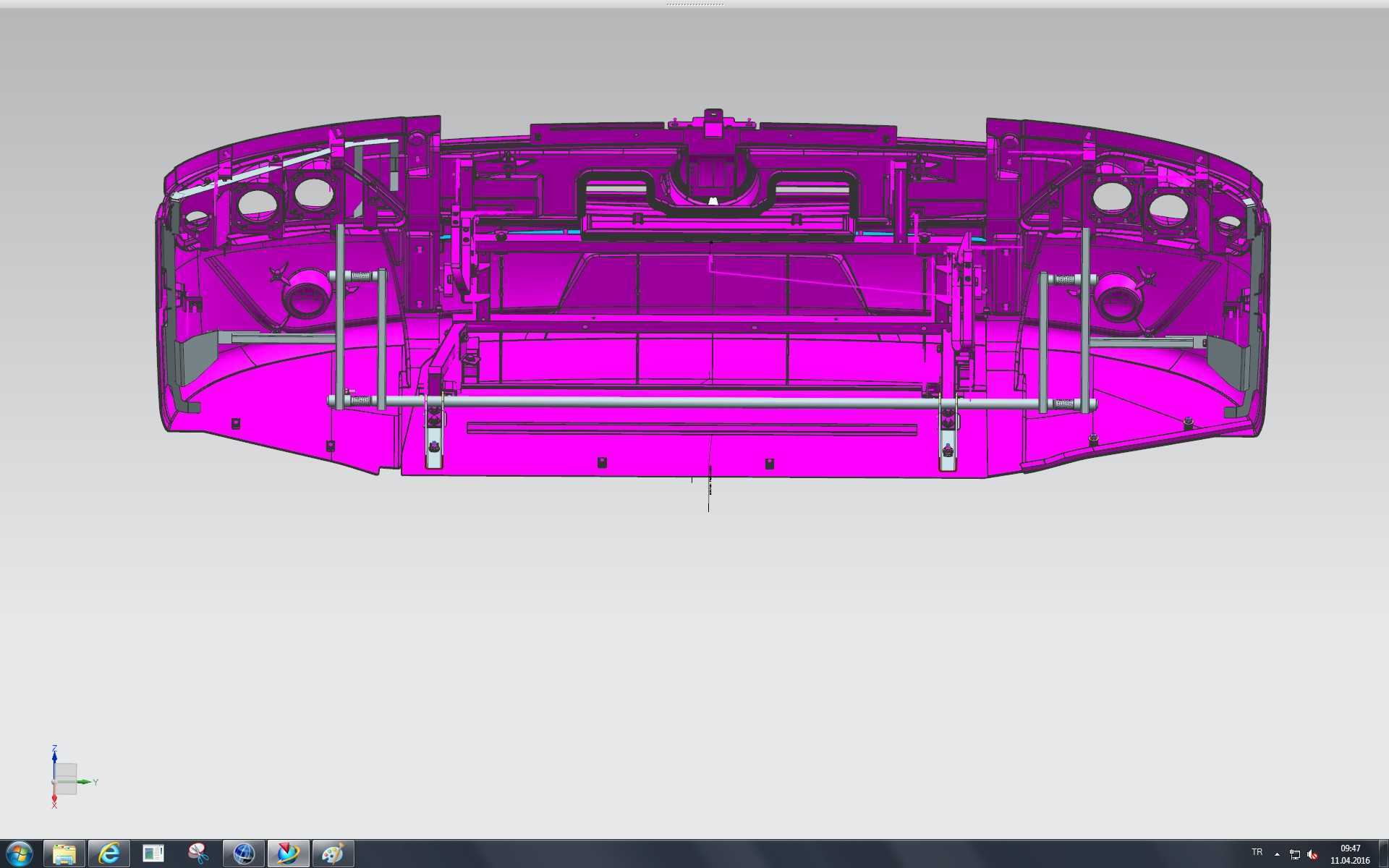

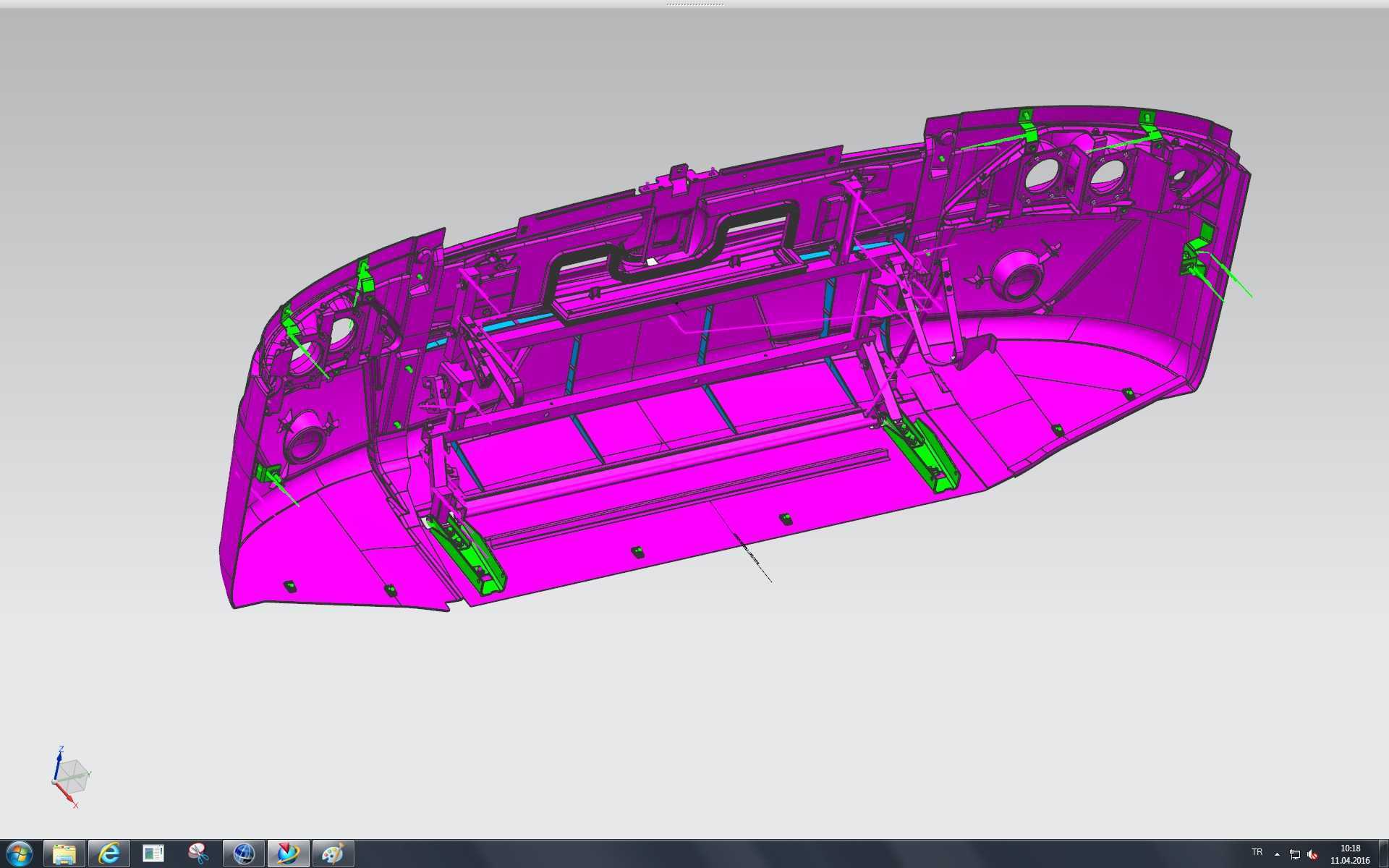

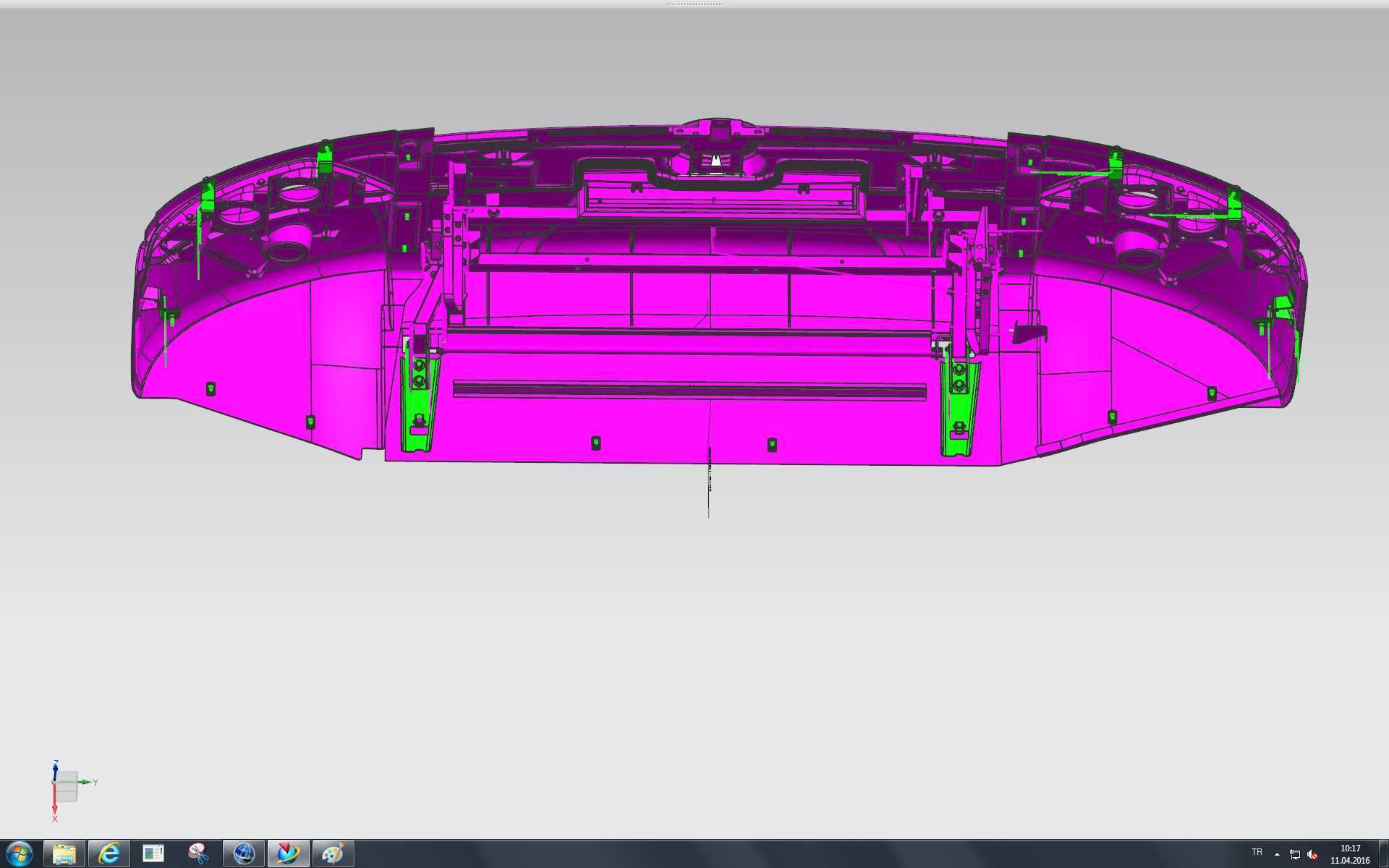

　　保险杠本体的造型充分考虑了商用巴士的使用场景，前部预留了多组灯具安装位，包括前照灯、转向灯、示廓灯的安装定位结构，所有安装位都做了局部加厚处理，避免车辆行驶过程中振动导致灯具松动。保险杠下部的造型做了内收处理，能够减少车辆行驶过程中的气流乱流，降低风阻系数，同时避免低速经过复杂路况时下部剐蹭地面。整个保险杠的安装点全部布置在背部的加强筋上，不会在外观面产生安装痕迹，保证外观面的整体性。

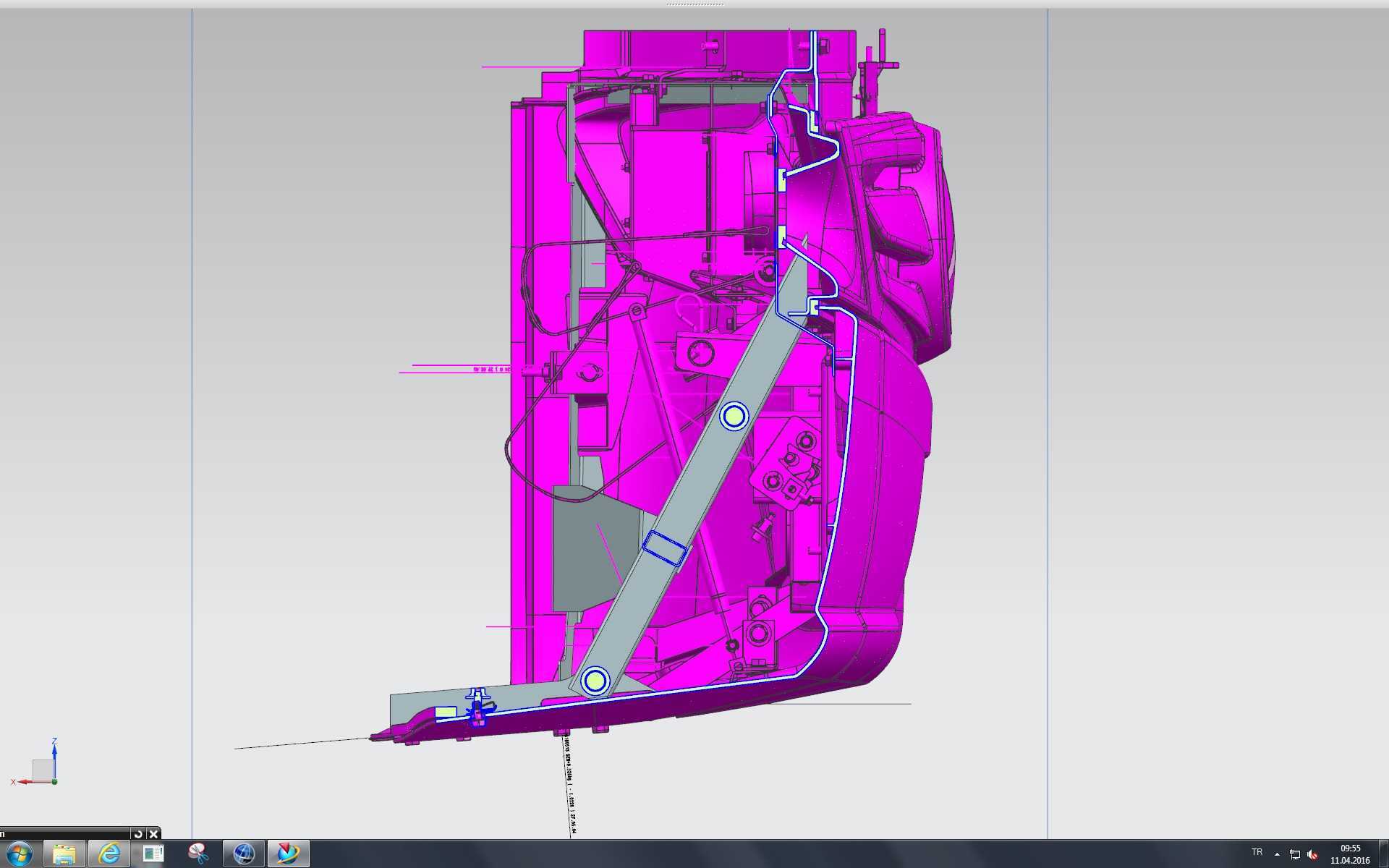

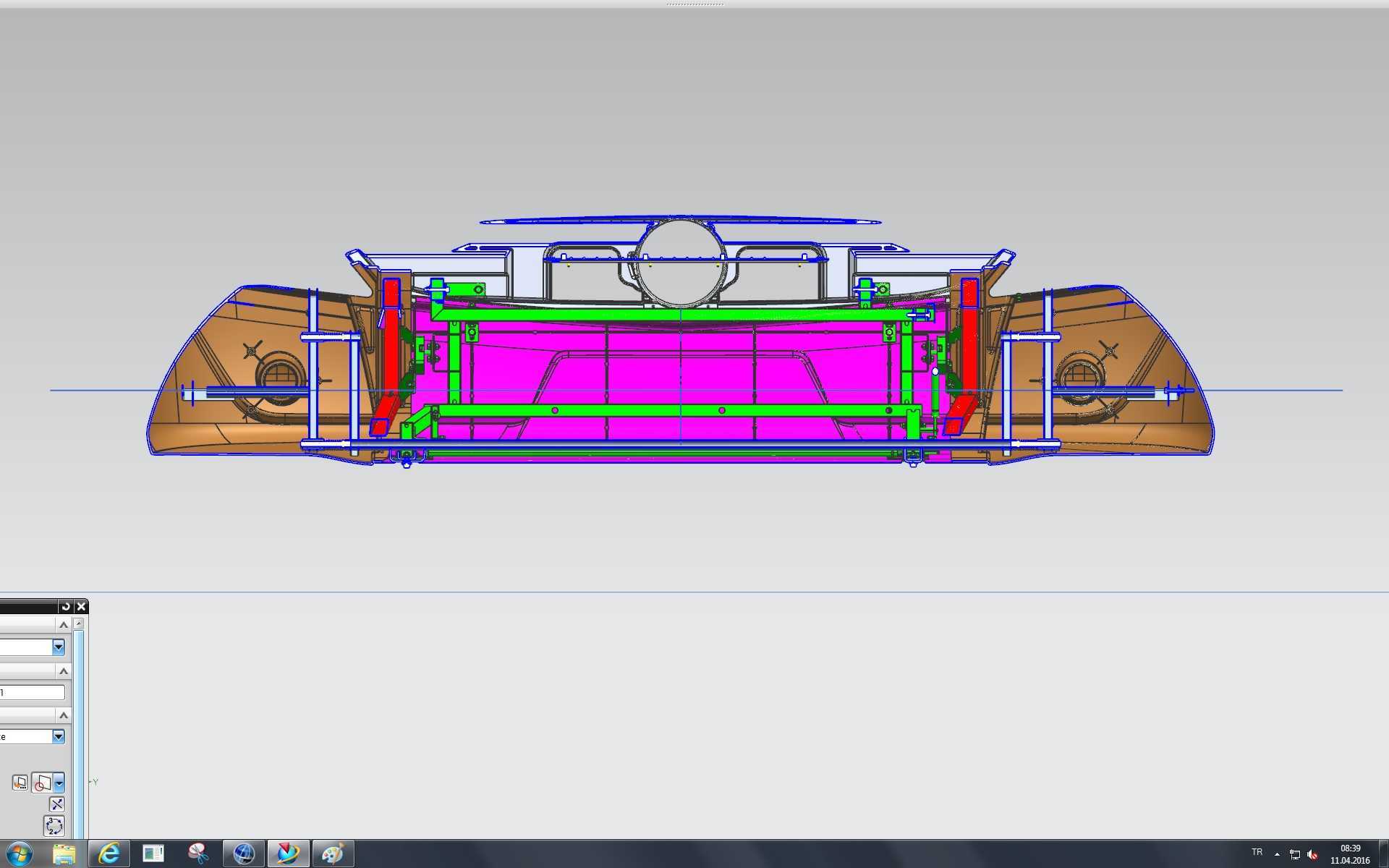

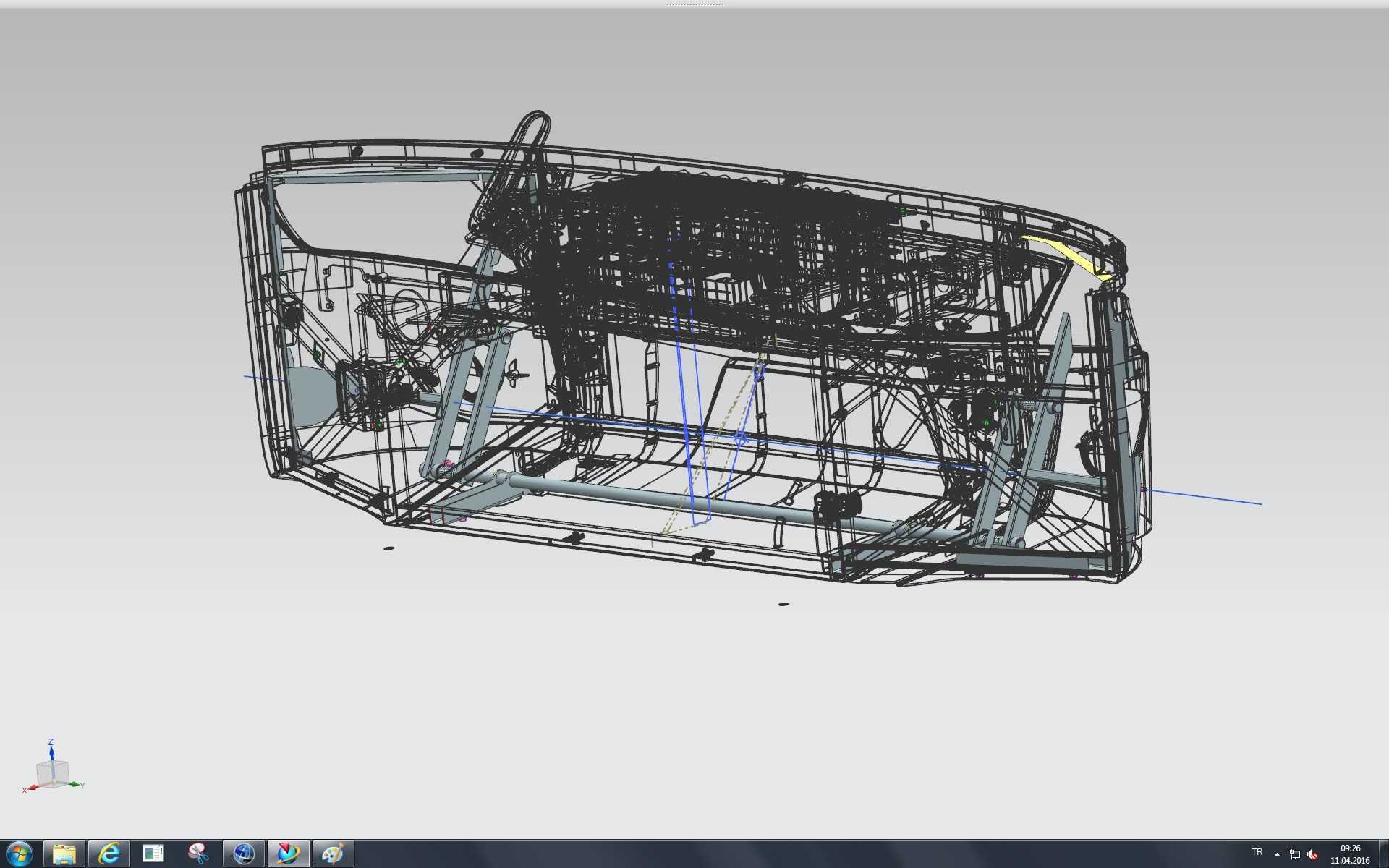

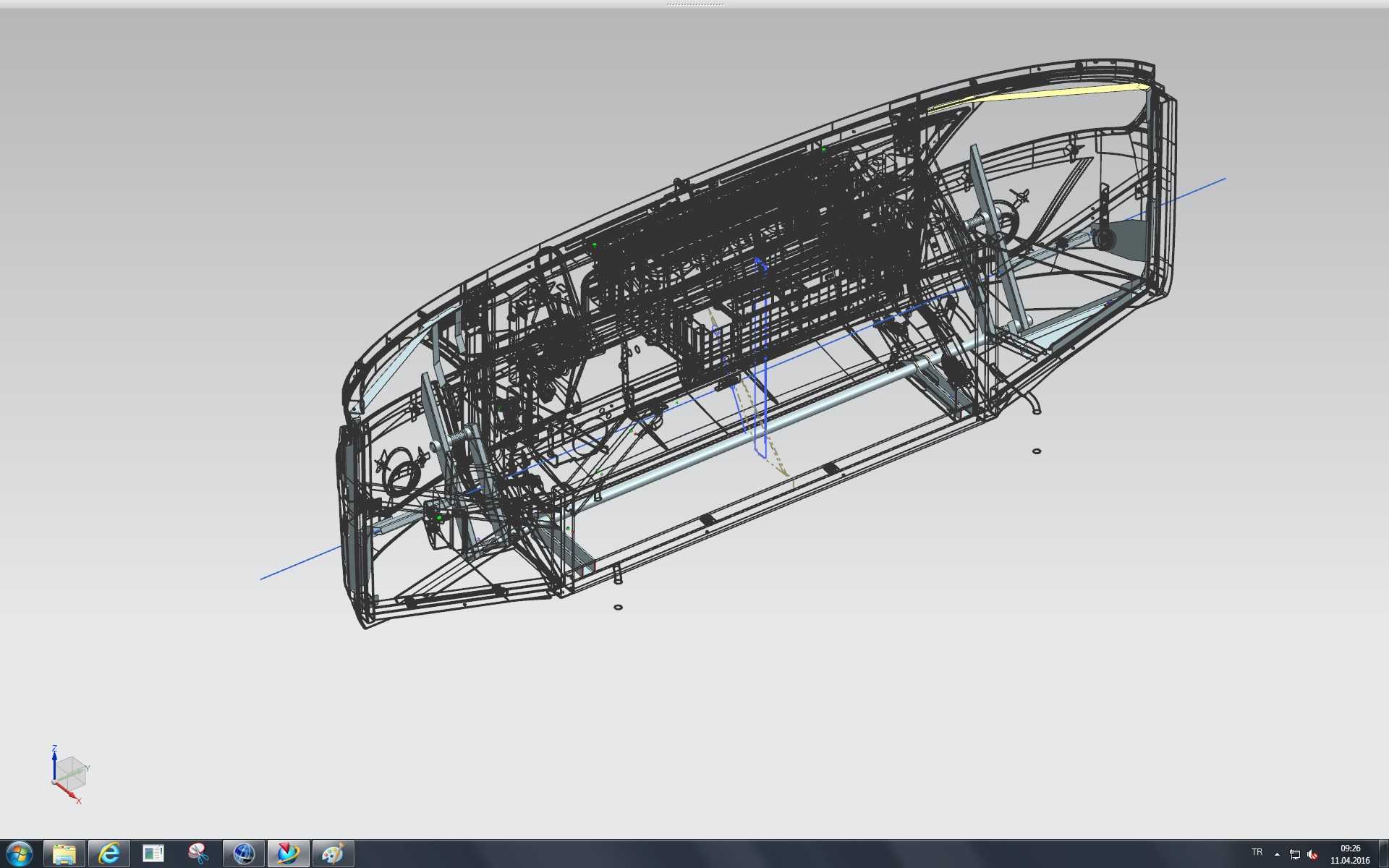

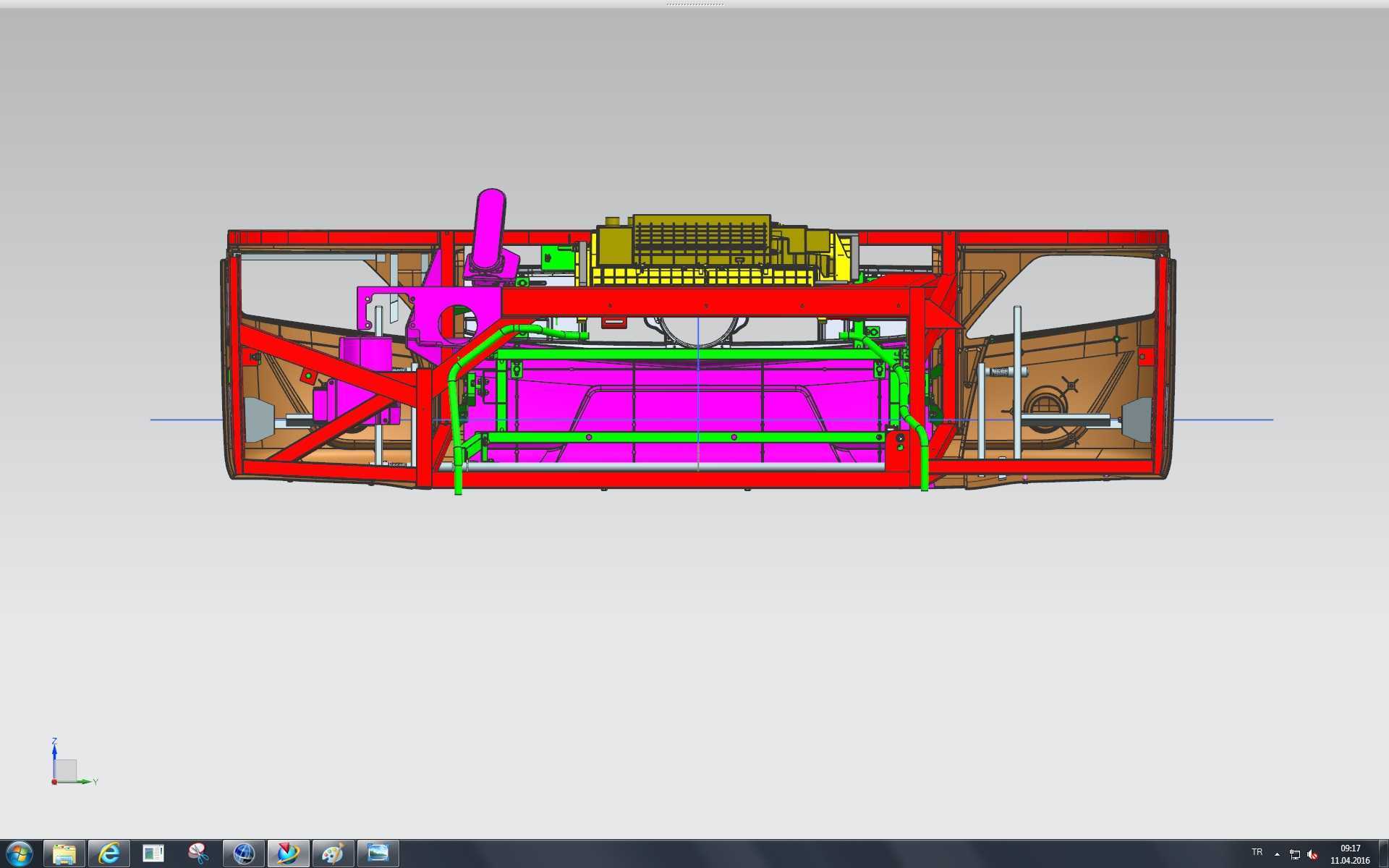

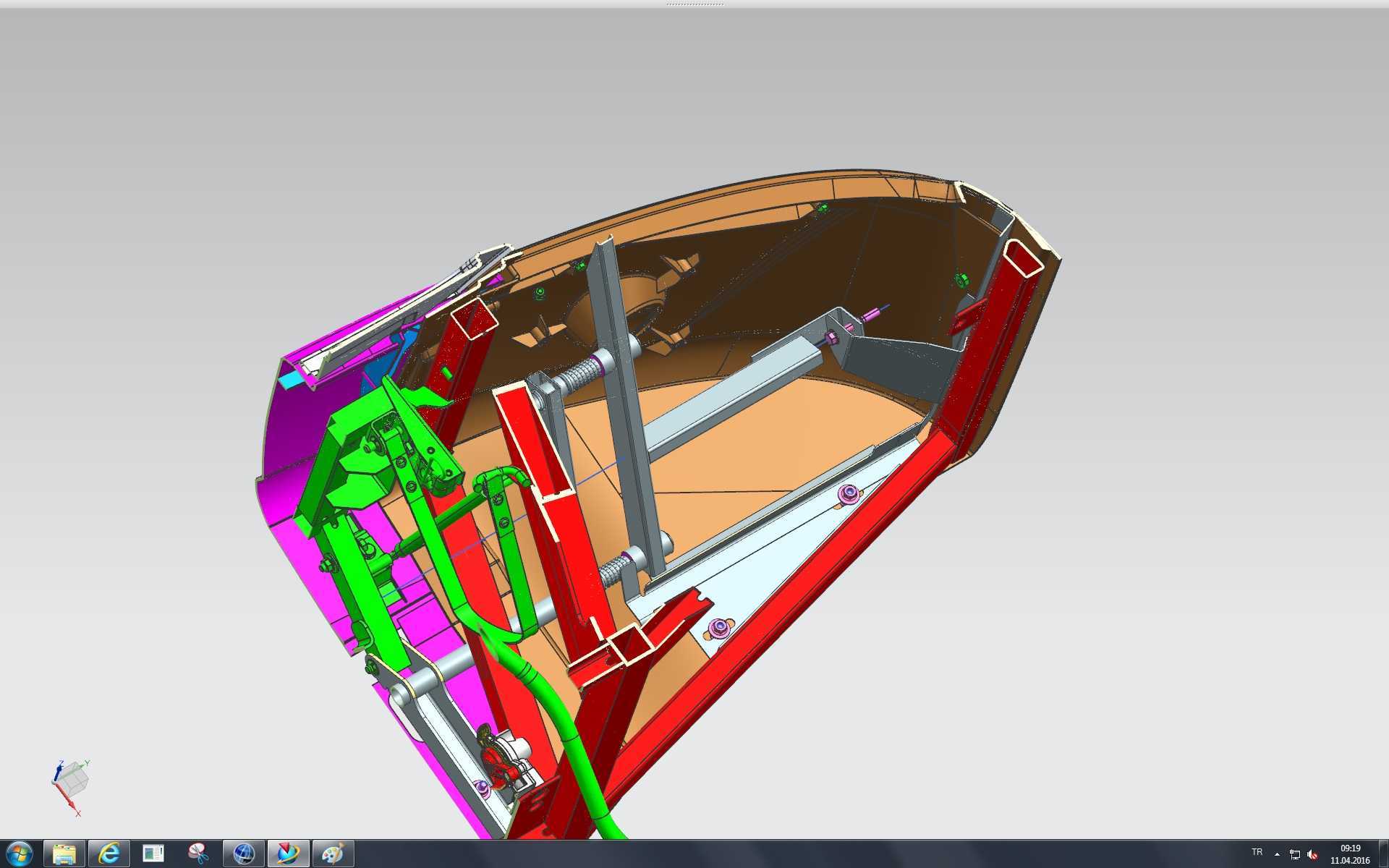

　　在安装边界的设定上，整套结构的横向安装尺寸匹配12米级城际巴士的前部宽度，纵向安装深度控制在不超出车架前部最外端350mm的范围内，不会影响前部舱门的开启角度，也不会占用前部冷却模块的安装空间。结构的垂直安装高度覆盖从车架上平面到保险杠下沿的全部区间，所有连接支架的运动包络都做了干涉检查，保证在车辆行驶振动、缓冲变形的过程中，不会与周边的线束、管路、冷却部件产生运动干涉。

　　作为概念阶段的结构方案，这套设计重点验证了简化安装流程的可行性，通过减少调节点、优化支架定位精度的方式，在保证安装强度与外观匹配精度的前提下，压缩总装工序的作业时间，为后续客车前保险杠的结构优化提供了可参考的设计方向。结构设计过程中充分考虑了零部件的通用性，主横梁与连接支架都可以通过调整局部尺寸，适配不同长度、不同型号的城际巴士车型，不需要重新开发全套模具，能够有效降低后续的零部件开发成本。
