配电盘专用冷却装置结构设计

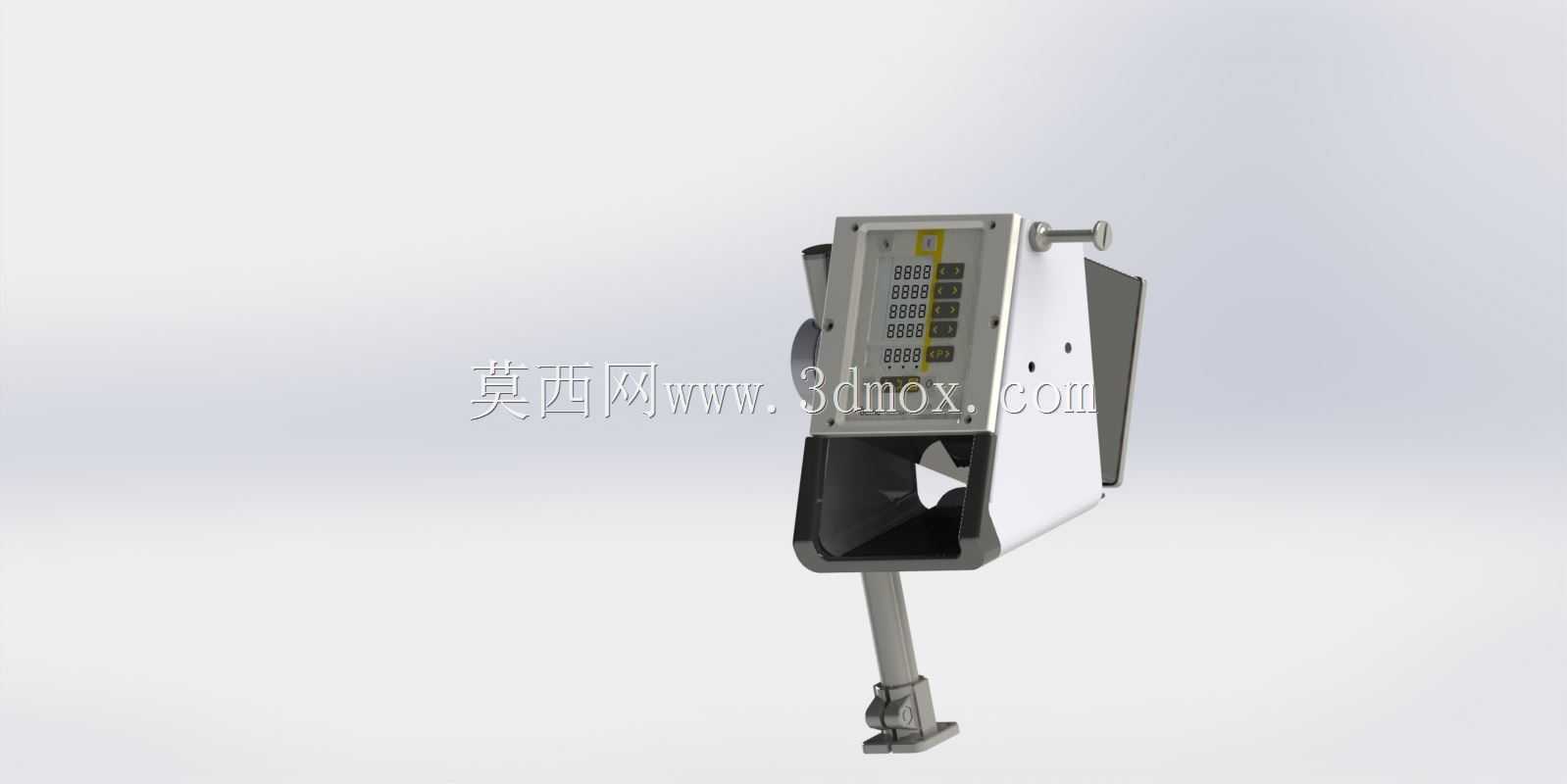

　　在工业供配电场景中，密闭式配电盘长期处于高负荷运行状态时，内部断路器、接触器、母排等元件会持续产生焦耳热，若散热路径设计不合理，柜内积热会导致元件绝缘老化加速、触点接触电阻升高，严重时甚至触发过热保护停机，给连续生产环节带来不必要的损失。这款配电盘冷却装置，正是针对壁挂式、立柱式中小型配电盘的局部散热需求开发的配套结构，区别于传统整柜顶装式散热风机，它采用侧装悬臂式安装结构，可直接固定在配电盘的侧部预留安装位，无需对柜体原有结构做大规模开孔改造，适配性更强。从结构设计逻辑来看，装置主体分为三个功能段：上部的控制显示段、中部的导流换热段、下部的支撑固定段。上部控制段的面板上集成了多组状态显示窗口，可实时反馈冷却装置的运行档位、

　　进风温度、出风风速等核心参数，面板边缘做了折边防水处理，可避免车间清洁时飞溅的水滴渗入内部电路，两侧的快装旋钮采用滚花防滑设计，无需额外工具即可完成面板的拆卸，方便后期对内部过滤组件、换热元件的维护更换。中部导流段采用渐扩式风道设计，进风口设置在装置朝向配电盘内部的一侧，搭配弧形导风板可将冷却气流精准导向配电盘内母排连接点、断路器接线端这些发热集中的区域，避免冷风在柜内无规则紊流导致的散热效率损失，风道内壁贴附的消音棉可将运行时的气流噪音控制在工业场景允许的范围内，不会给车间运维人员带来额外的噪音干扰。下部支撑段采用可调节角度的悬臂支架结构，支架底部的安装座开有长圆形调节孔，可根据配电盘的实际安装高度、内部元件排布位置，

　　在一定范围内调整冷却装置的俯仰角度，让冷风覆盖范围刚好匹配发热元件的安装区域，支架与主体的连接部位设置了阻尼转轴，调整角度后可自动锁止，不会因为设备运行时的振动出现角度偏移。在安装边界方面，这款冷却装置的主体宽度适配主流400mm、600mm宽度的标准壁挂配电盘，安装时仅需在配电盘侧部对应位置开设四个直径8mm的固定孔，配合密封橡胶圈即可完成固定，装置整体突出柜体外部的尺寸控制在合理范围内，不会占用配电盘前方的操作维护空间，也不会影响相邻柜体的并排安装。不同于通用型散热设备，这款冷却装置的进出风路径做了专门的防尘设计，进风口处设置了可抽拉式的初效过滤网，可过滤车间环境中的金属粉尘、纤维碎屑，

　　避免这些杂物随气流进入配电盘内部堆积在元件表面，影响元件自身的散热效果，过滤网的抽拉口设置在装置下部，运维人员在日常巡检时无需打开配电盘柜门即可完成滤网的清洁或更换，大幅降低了维护操作的触电风险。在实际应用中，这类侧装式冷却装置尤其适合安装在冶金车间、机加工车间这类环境粉尘浓度较高、配电盘负荷波动较大的场景，相比传统的整柜散热方案，它的送风指向性更强，可针对局部高热区域做定点冷却，在相同散热效率下能耗更低，同时独立的安装结构也不会影响配电盘原有的防护等级，避免因为加装散热设备导致柜体防尘防水性能下降。从建模细节来看，装置的所有钣金折边都做了圆角处理，没有尖锐的棱角，可避免安装维护过程中划伤操作人员，各部件的连接孔位都预留了合理的装配公差，实际生产时可直接采用冷板冲压折弯工艺加工，无需额外做二次修整，控制段的显示窗口采用透明PC材质，与面板的连接采用卡扣式结构，装配效率更高，也方便后期对显示模块的检修更换。
