特殊截面钣金型材基础法兰结构设计

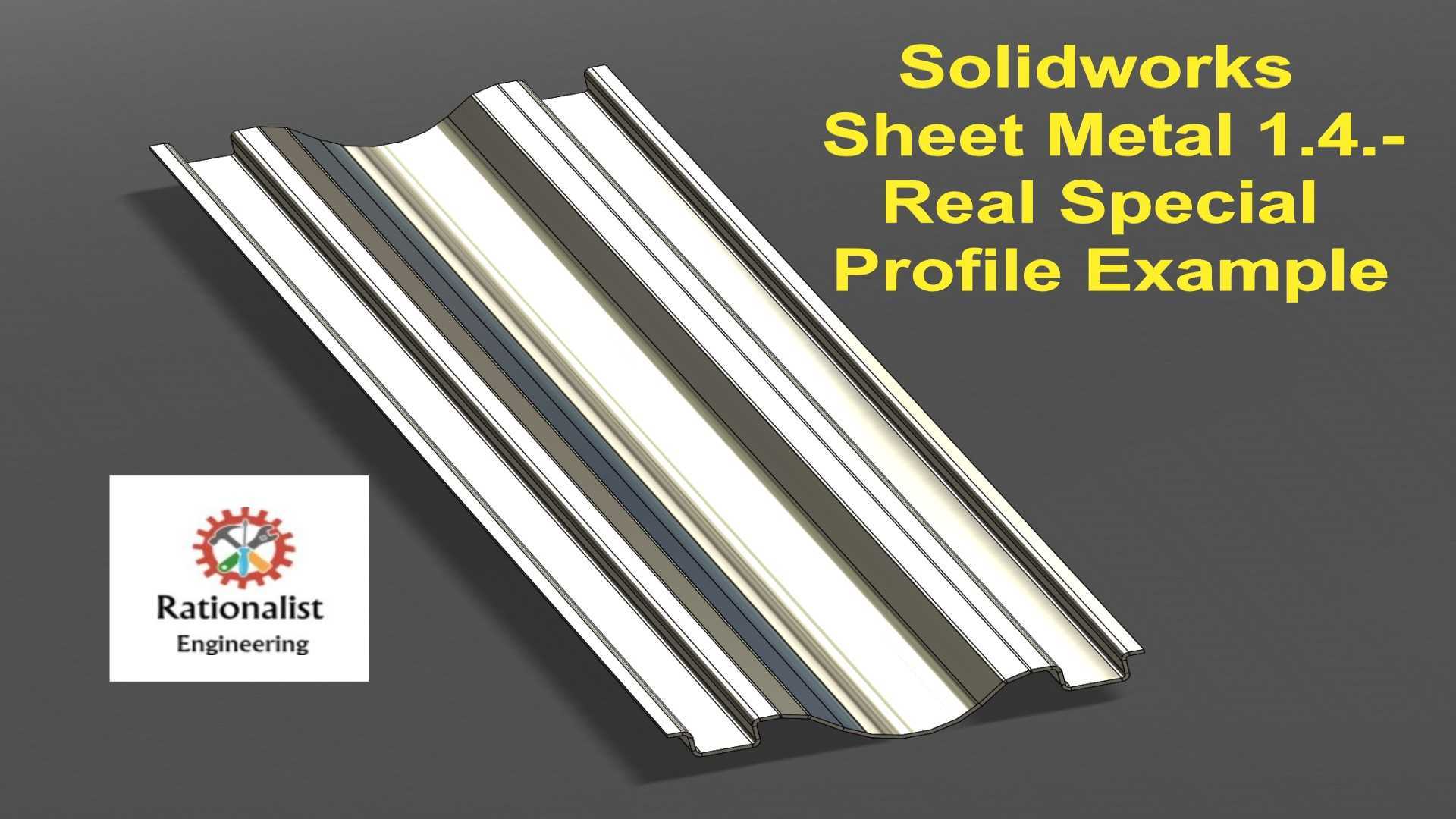

　　这类带特殊起伏截面的钣金型材，在工业防护围挡、设备外罩框架、轻型输送线侧帮、洁净室围护结构的安装节点中应用十分广泛，区别于标准等截面C型钢、角铁的是，其截面自带的凹凸筋位在不增加板材厚度的前提下，能大幅提升单根型材的截面惯性矩，降低长跨度安装时的下挠变形量，不需要额外在型材内腔加装加强衬筋，就能满足常规工业场景下的结构刚度要求。

　　设计这类型材的基础法兰端时，首先要匹配型材本身的连续辊压成型工艺特性，不能在法兰边处设计超出板材折弯极限的锐角翻边，所有折弯内角都要预留和板材厚度匹配的圆角，避免辊压或者后续折弯工序中出现板材开裂、应力集中断裂的问题。法兰边的螺栓过孔位置要完全避开型材截面的凹凸筋位，孔中心到型材侧壁的距离要满足螺栓安装时的扳手操作空间，不管是用套筒还是开口扳手，都要有足够的转动余量，不能出现螺栓拧入时工具和型材筋位干涉的情况。

　　从安装边界来看，这类型材的法兰端通常是用于两根同规格型材的对接，或是型材端部和设备机架、墙面预埋件的固定连接，所以法兰面的平面度公差要控制在合理范围内，法兰边和型材主体的垂直度偏差不能过大，否则多根型材拼接时会出现累计误差，导致整段框架的直线度超标，后续安装外护板或者其他附件时会出现缝隙不均、装配错位的问题。设计时还要注意法兰边的外轮廓不能超出型材截面的最大外轮廓尺寸，避免型材成捆打包运输时，相邻型材的法兰边互相勾挂，造成表面涂层刮蹭脱落，或是法兰边受挤压变形。

　　在功能特性上，这种特殊截面的型材本身自带的凹槽可以直接嵌入密封胶条、安装滑轨或是走线槽，不需要额外在型材表面焊接或者铆接附件，基础法兰端的设计也要配合这个特性，法兰上的缺口位置要和型材的凹槽对齐，保证胶条、走线槽可以从型材端部连续穿入，不会被法兰边挡住。如果是用于有洁净要求的场景，法兰边和型材连接的位置不能留有清洁死角，所有接缝处都要设计成平滑过渡，避免积尘积污，满足洁净场景的清洁要求。

　　设计思路上，不能直接套用普通平板法兰的参数，要结合型材本身的截面形状做随形设计，在筋位对应的位置可以适当减少法兰边的宽度，在平面段对应的位置再预留足够的螺栓安装空间，这样既能保证连接强度，又不会浪费板材，降低单件的材料成本。同时要考虑批量生产时的工艺一致性，法兰边的所有折弯尺寸都要适配常规钣金加工设备的加工范围，不需要定制特殊刀具就能完成加工，减少生产环节的工装投入。

　　实际选型使用时，这类带基础法兰的特殊钣金型材，不需要现场再做端部裁切、焊接法兰的工序，成品到场后直接通过螺栓拼接即可，能大幅缩短现场安装的工期，也避免了现场焊接带来的焊疤打磨、防腐补涂等后续工序，尤其适合模块化快装的工业设备外围结构、临时生产线搭建等对安装效率要求较高的场景。在抗变形能力上，截面的加强筋配合端部法兰的刚性连接，整段框架的整体稳定性比普通角铁焊接框架更优，自重却能降低三成左右，对于需要频繁拆装移位的轻型设备框架来说，这个优势尤为明显。

　　还要注意的是，法兰上的螺栓孔要设计成长圆孔或者预留一定的位置公差，抵消型材辊压生产时产生的长度方向累计误差，现场安装时可以有适当的调整余量，不会因为单根型材的尺寸偏差导致整组框架无法装配。如果是用于户外场景，法兰边的折弯处要预留排水缺口，避免雨水在法兰和型材连接的缝隙处积存，长时间侵蚀板材造成锈蚀，提升结构的户外使用寿命。
