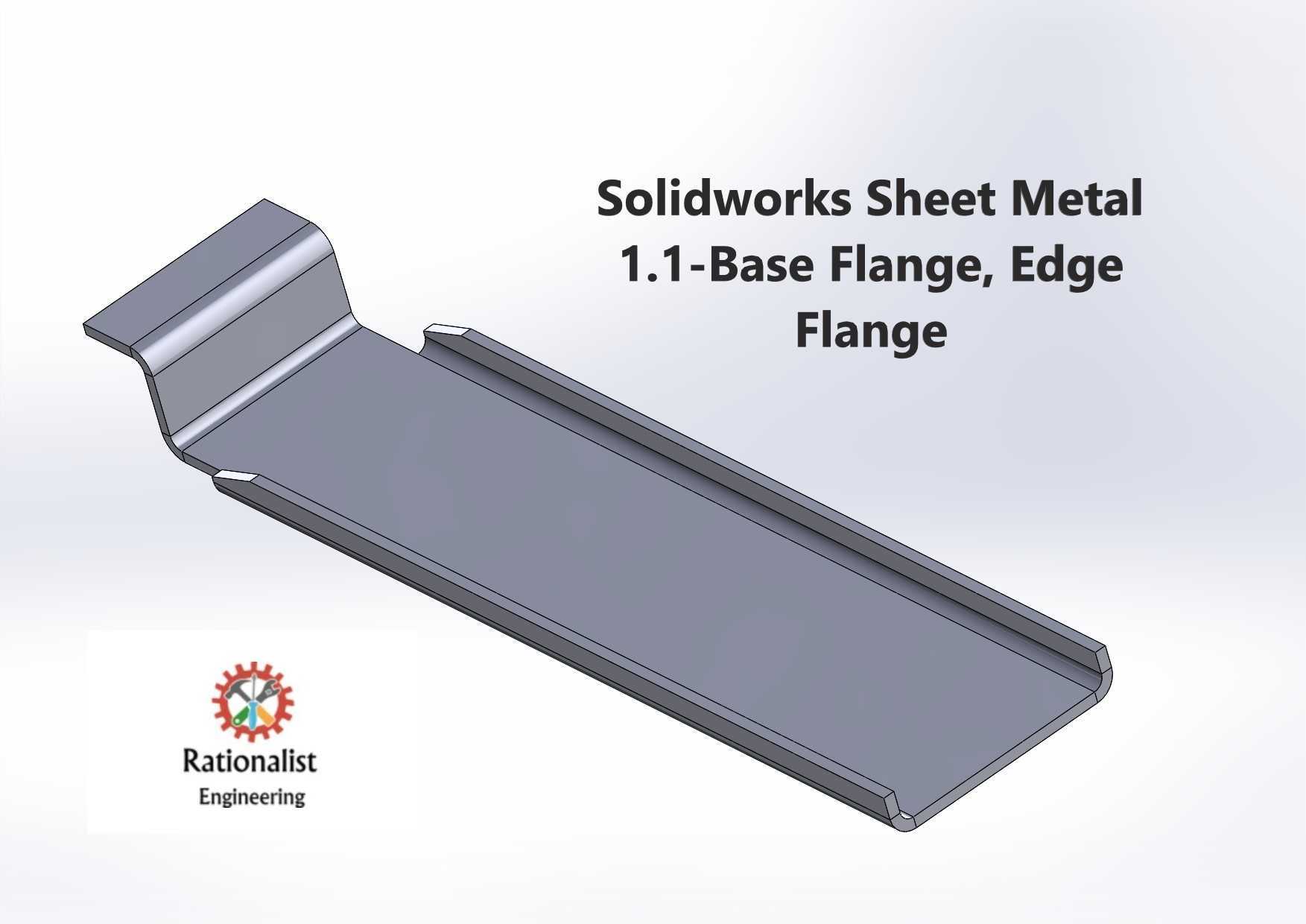

钣金基座与边缘弯折连接构件

　　这类钣金弯折构件在工业设备的壳体、机架、输送线护边、电气柜安装梁等场景中应用十分普遍，属于薄板冷弯成型的典型结构件，日常在自动化生产线的侧边防护、小型设备的承载基座、机柜内部的安装托板位置都能见到同类型结构的身影。从结构功能来看，该构件通过一次底座法兰成型加两侧边缘法兰弯折，既保证了长条形构件的整体刚性，又能通过边缘翻边消除薄板锐边，同时预留的法兰面可直接用于相邻构件的螺栓连接或者焊接定位，不需要额外加装支撑角件就能满足常规静载下的结构强度要求。

　　设计这类构件时，首先要结合安装空间确定整体的长宽边界，底座法兰的平面度需要控制在合理公差范围内，避免安装后出现贴合间隙导致固定不稳；边缘法兰的弯折高度需要匹配板材厚度，通常弯折内R角不小于板材厚度，防止冷弯过程中出现板材开裂或者应力集中的问题，同时弯折边的端部需要做微小的倒角处理，避免装配时划伤操作人员或者相邻线缆。在实际建模过程中，需要优先确定板材的中性层位置，保证展开后的下料尺寸精度，避免弯折后整体长度出现偏差，两侧边缘法兰的弯折角度要保持一致，否则装配时会出现两侧安装面错位的问题。

　　从安装边界来看，这类构件通常采用嵌入式或者贴面安装方式，底座法兰的安装孔位需要匹配对应设备的预装螺孔位置，孔边距需要满足钣金件的最小孔边距要求，防止固定时孔位出现撕裂；边缘法兰的翻边高度不能超出设备内部的预留间隙，避免和其他运动部件产生干涉，同时翻边的方向要结合装配顺序确定，减少现场安装时的调整工作量。这类薄板钣金件的厚度通常根据承载需求选择，常规轻载场景下选用1-2mm的冷轧钢板即可满足使用要求，如果有防腐需求可以在成型后做镀锌或者喷塑处理，在一些有轻量化要求的设备上也可以采用同等厚度的铝合金板材加工，只是弯折参数需要根据铝材的延展性做对应调整。

　　在实际生产中，这类构件通常采用数控冲床下料后再通过折弯机成型，不需要额外开模，小批量生产时成本优势明显，成型后只需要去除毛刺就可以直接进入装配环节，相比采用型材焊接的同功能构件，生产周期更短，整体重量更轻，表面一致性更好。需要注意的是，设计时要避免在弯折线上布置开孔或者缺口，防止弯折时出现材料撕裂，同时如果构件长度较长，需要在底座法兰上设计合理的工艺孔或者加强压筋，抵消长薄板的平面变形，保证安装面的贴合度。在设备运维过程中，这类构件的更换成本很低，一旦出现变形或者损坏，可以直接拆卸替换，不需要对相邻主体结构做改动，非常适合用于设备的非核心承载部位做连接、防护或者支撑使用。
