电动巴士车顶框架结构设计方案

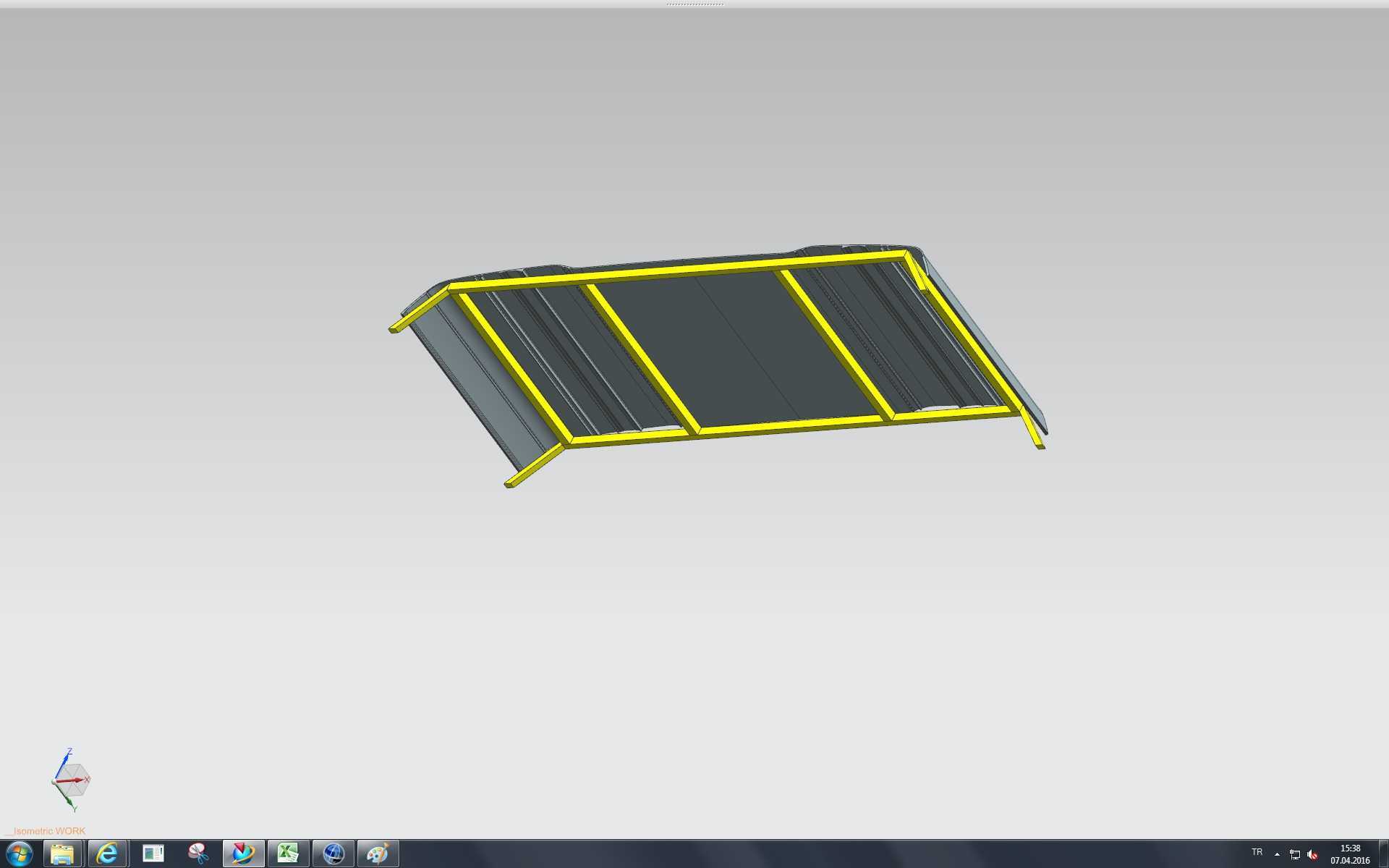

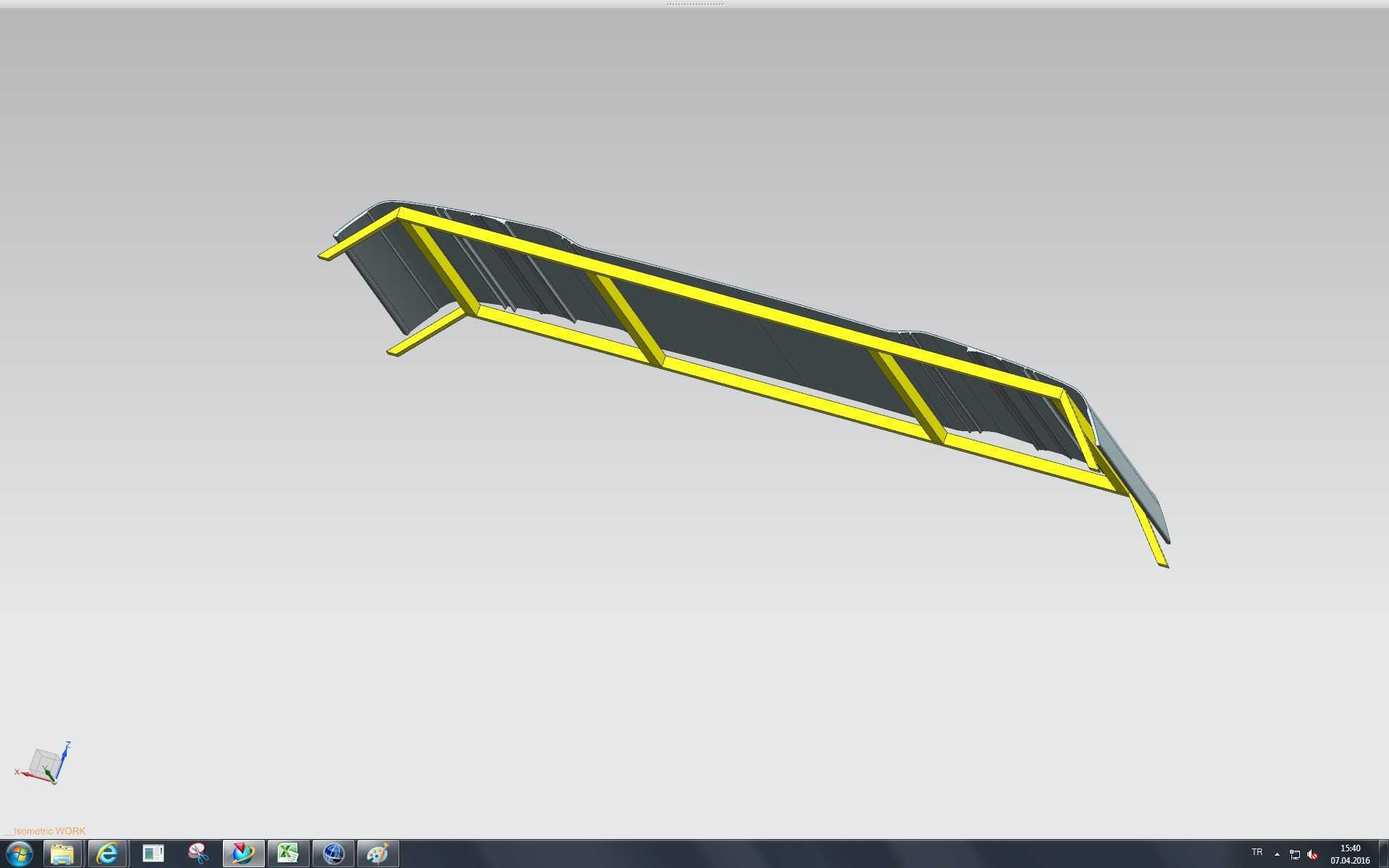

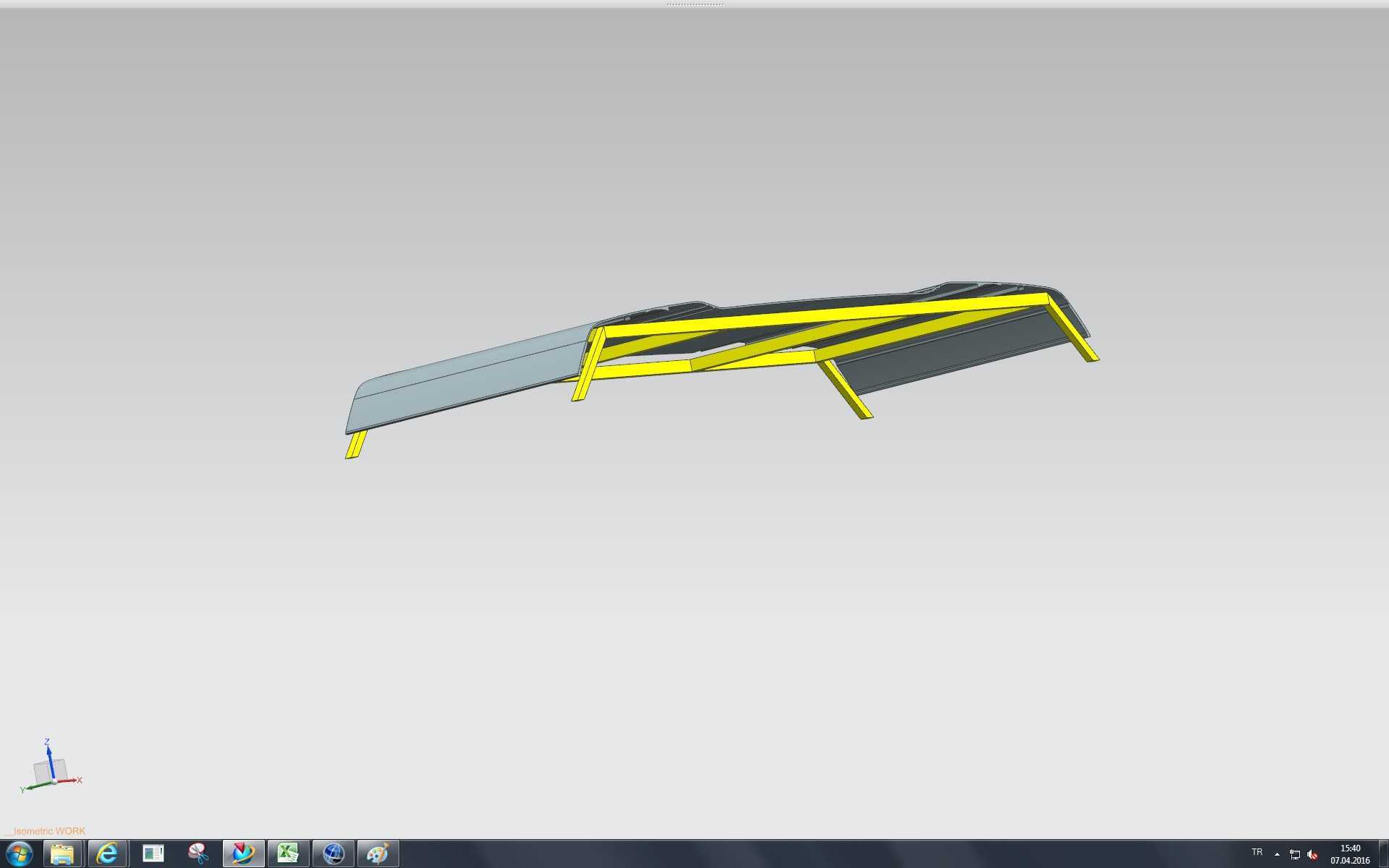

　　城市公共交通场景中，电动巴士的车顶结构承担着多重功能载荷，既需要为整车顶部提供封闭防护，隔绝日晒、降雨、扬尘等外部环境因素对车厢内部的侵扰，还要为车顶布置的动力电池包、空调机组、通风管路、高压线束等附属部件提供稳定的安装基准，同时在整车侧翻、顶部受压等极端工况下，承担结构承载作用，保障车厢内部乘员的生存空间。这套车顶结构采用框架加蒙皮的组合设计思路，主体承载框架使用封闭型冷弯型材拼接，型材截面经过抗弯截面模量优化，在控制整体重量的前提下，保证足够的纵向、横向抗弯刚度，避免车辆行驶过程中因路面颠簸、车身扭转产生的形变传递到车顶附属安装点，导致部件连接松动、密封失效等问题。框架的纵向主梁沿车身长度方向贯通布置，

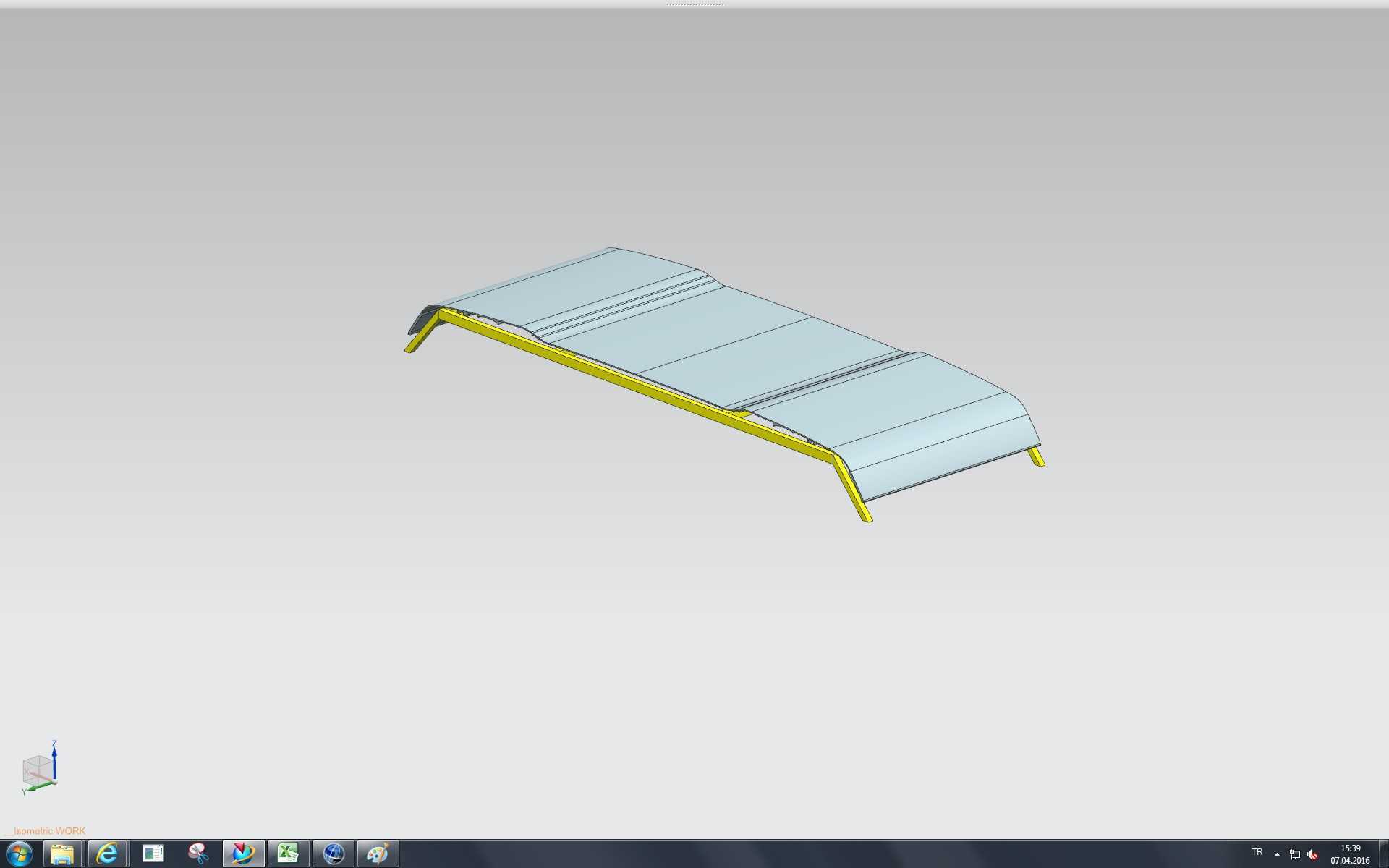

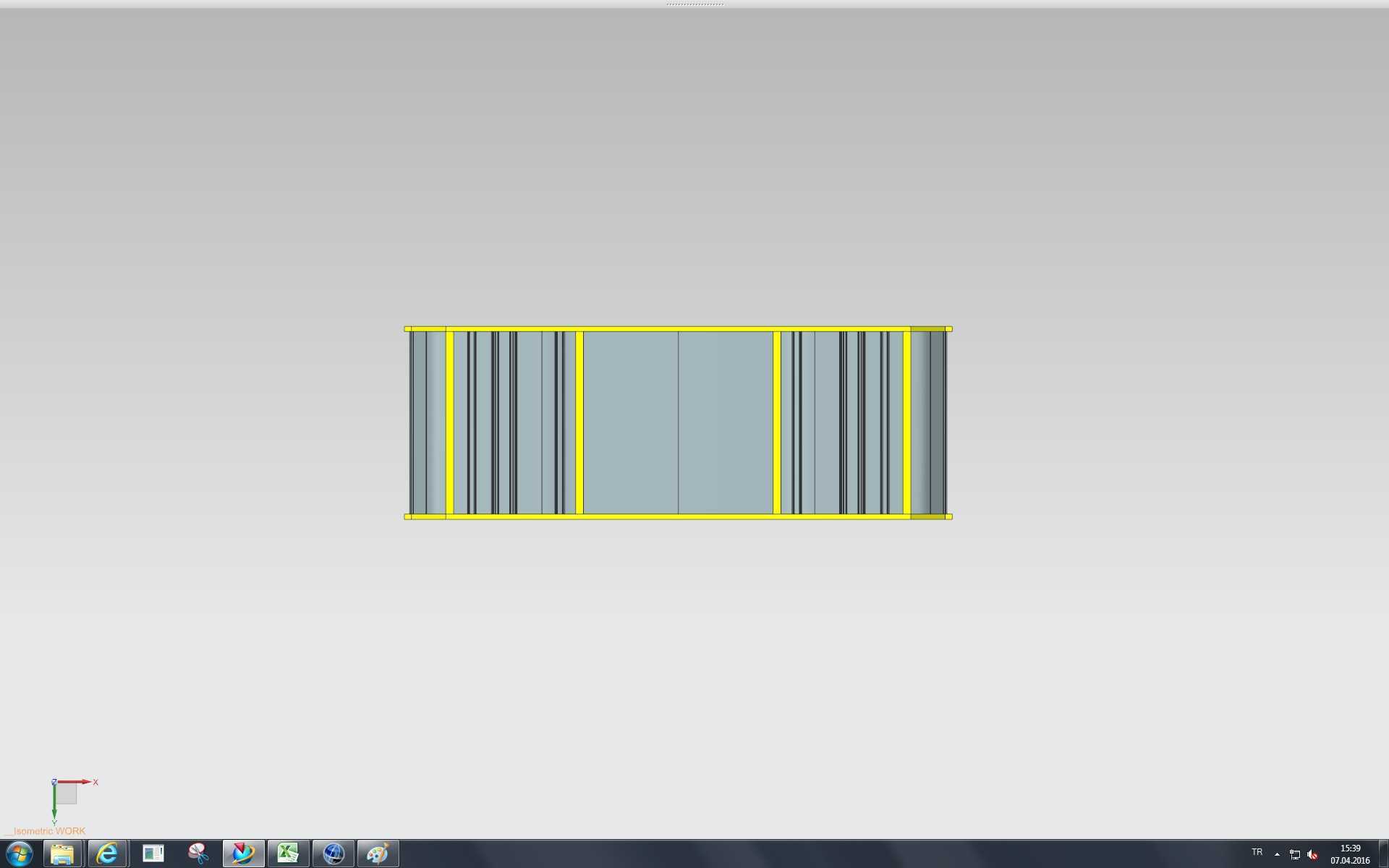

　　横向支撑梁按照车顶附属部件的安装点位做等间距排布，每道横梁的连接位置都预留了标准安装孔位，孔位公差按照整车装配的IT12级精度控制，能够直接适配常规电动巴士的空调机组、电池吊耳、检修口边框的安装尺寸，不需要现场二次打孔修改。外覆蒙皮采用滚压成型的波纹板材，波纹走向沿车身纵向设置，一方面可以提升蒙皮自身的面刚度，降低薄板材在高速行驶下的风振噪声，另一方面纵向的导流结构能够让降雨时的积水顺着波纹快速向车身两侧排出，避免车顶积水渗漏到车厢内部。结构的安装边界完全匹配常规12米级纯电动巴士的顶部安装尺寸，框架两侧的连接边设计成与车身顶边梁弧度完全贴合的折弯结构，连接边预留均匀分布的点焊工艺缺口，装配时可以直接通过点焊、

　　结构胶粘接结合的方式与车身主体围合结构固定，不需要额外制作过渡连接支架。在结构细节处理上，框架的所有型材拼接位置都做了满焊处理，焊缝打磨平整后做电泳防腐处理，能够适应南方多雨、北方撒盐融雪等不同运营场景的腐蚀环境，延长车顶结构的使用寿命。蒙皮与框架的连接采用折边咬合加结构胶粘接的工艺，避免传统铆钉连接带来的铆钉孔渗漏风险，同时减少连接点的应力集中，提升整车结构的疲劳寿命。车顶框架的前后端做了收窄导流设计，匹配整车的空气动力学造型，降低车辆高速行驶时的顶部风阻，间接提升电动巴士的续航表现。在检修维护的便利性设计上，框架对应空调滤芯、高压线束接插件、电池检修口的位置都预留了足够的操作空间，日常维保作业时不需要拆解大面积的车顶结构，

　　就能完成常规的检查、零部件更换操作。针对不同运营区域的配置差异，这套框架结构预留了通用的拓展安装孔位，不管是加装太阳能补电板、线路牌支架、车顶通风窗，都可以直接利用预留孔位固定，不需要对主框架做切割焊接修改，降低后续改装的结构损伤风险。结构的重量控制也做了针对性优化，通过型材壁厚的差异化设计，在承载应力集中的连接点位、部件安装点位适当加厚型材壁厚，在非承载的中间区域适当减薄，整体重量比传统同规格钢制车顶结构降低约12%，符合电动巴士轻量化的设计趋势，能够帮助降低整车能耗。
