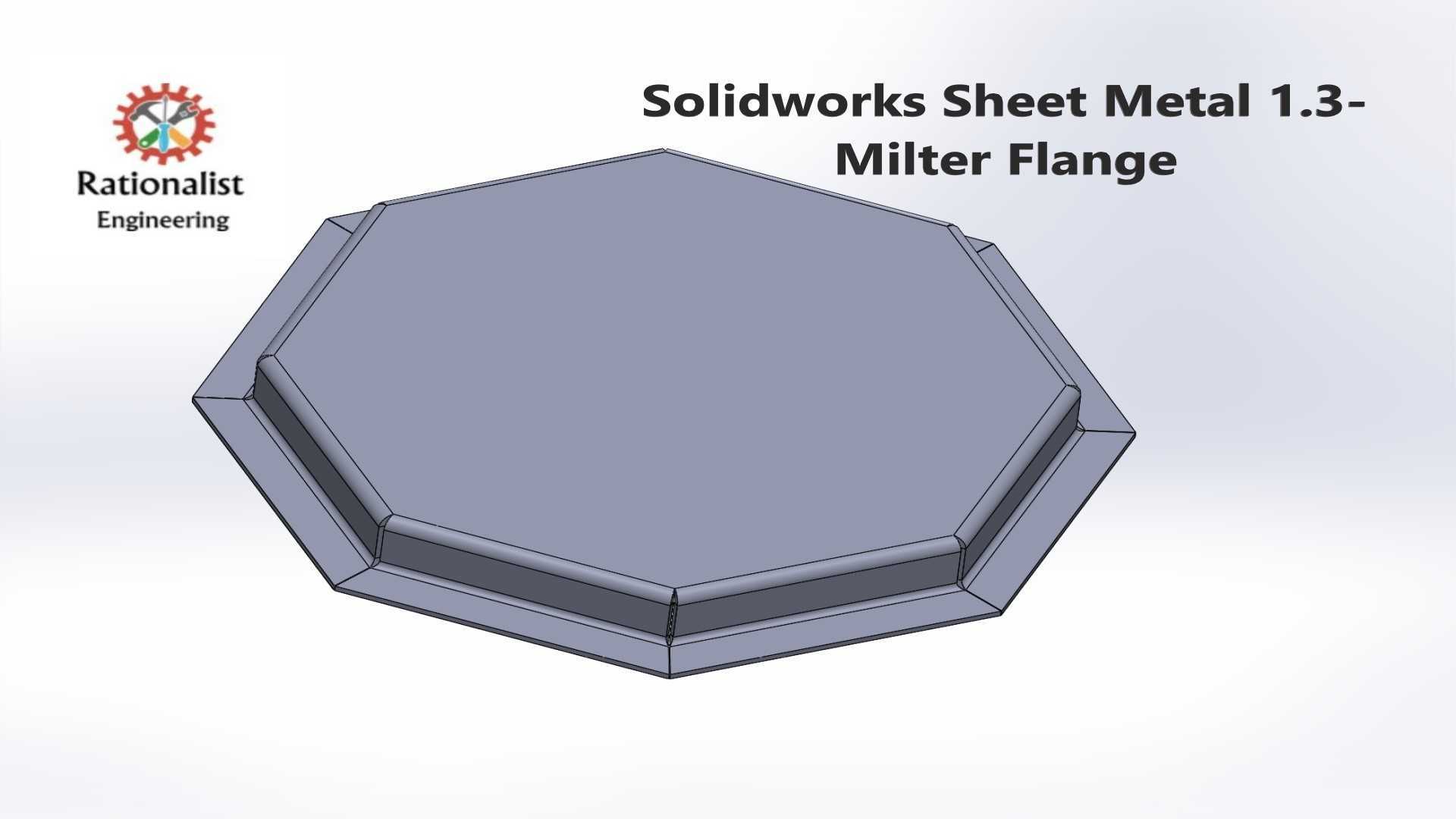

八边形钣金弥勒法兰结构设计

　　这类八边形钣金弥勒法兰，在通风管道接驳、方形设备舱体密封连接、电控柜柜体出线端防护场景中应用十分广泛，和常规圆形法兰不同，八边形的轮廓适配多面拼接的舱体结构，不需要额外做转角补片就能和折边成型的薄板舱壁贴合，在中小型工业设备的外壳拼装、除尘设备支管对接、方形通风管路的中段连接工位上，能大幅减少现场焊接和打磨的工作量。

　　从实际使用的功能特性来看，这类钣金法兰采用等厚薄板一体折弯成型，没有额外的焊接拼缝，整体的平面度更容易控制，安装时配合密封垫片，能在低压通风、低压流体输送的场景下实现可靠密封，法兰边缘的折边结构既提升了整体刚性，避免薄板在螺栓锁紧时出现翘曲变形，也能在安装时给密封垫片提供定位边界，防止垫片受压后偏移挤出密封面。和厚板切割的法兰相比，钣金折弯成型的弥勒法兰重量更轻，对于自重控制要求较高的移动式设备、高空架设的通风管路来说，能有效降低整体载荷，减少安装支架的承重负担。

　　设计这类法兰结构时，首先要匹配对接端的安装边界，八边形的对边尺寸需要和对接舱体的开口尺寸保持一致，折边的高度要根据板材厚度调整，通常薄板厚度在1.2mm到2mm区间时，折边高度设置为15mm到20mm就能满足刚性要求，过高的折边会增加折弯难度，过低则无法提供足够的结构强度，锁紧螺栓时容易出现变形。折弯处的止裂槽设计是关键，八边形的每个转角位置都需要预留合适的止裂口，避免折弯时板材出现撕裂，同时止裂口的大小要控制在合理范围，防止安装后出现密封间隙。法兰面上的安装孔位需要均匀分布在八条直边上，孔位中心到法兰边缘的距离要满足螺栓安装的操作空间，同时避开折弯圆角区域，防止螺栓锁紧时压在折边上导致密封面不平整。

　　从安装适配的角度来说，这类法兰的平面度公差需要控制在0.5mm以内，折弯后的折边和法兰主体平面的垂直度公差不超过1°，这样在对接安装时，两个配合的法兰面能完全贴合，不需要额外加调整垫片就能实现密封。法兰的内孔尺寸要略大于对接管路的通径，避免通径缩减影响流体或者气流的通过效率，折边的外轮廓尺寸要比安装孔的分布圆大出至少10mm，给螺栓的安装预留足够的操作空间，也能避免边缘过于锋利划伤安装人员。在实际的设备装配场景中，这类钣金弥勒法兰可以和同规格的法兰直接通过螺栓锁紧，也可以和方形舱体的折边直接铆接或者点焊固定，适配性很强，不需要定制特殊的连接配件，能有效降低设备的整体装配成本。

　　在结构强度校核层面，这类一体折弯的钣金法兰，在常规的低压工况下，能承受0.1MPa以内的压力，完全满足通风、除尘、普通设备舱体密封的使用需求，折边形成的加强结构让法兰在承受螺栓锁紧力时，应力分布更均匀，不会出现局部应力集中导致的变形，相比拼接式的法兰结构，一体成型的工艺也减少了潜在的漏点，长期使用的稳定性更好。针对不同的使用场景，还可以在法兰面上加工定位凸点或者密封槽，进一步提升密封性能，不过对于常规的通风类应用，平面结构配合橡胶密封垫就足以满足使用要求，不需要额外增加加工工序。
