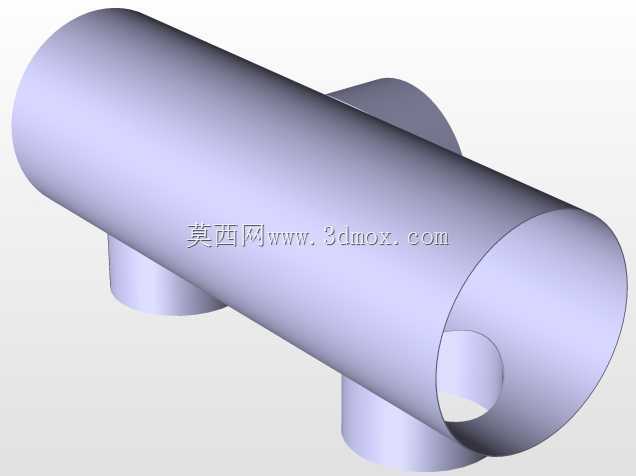

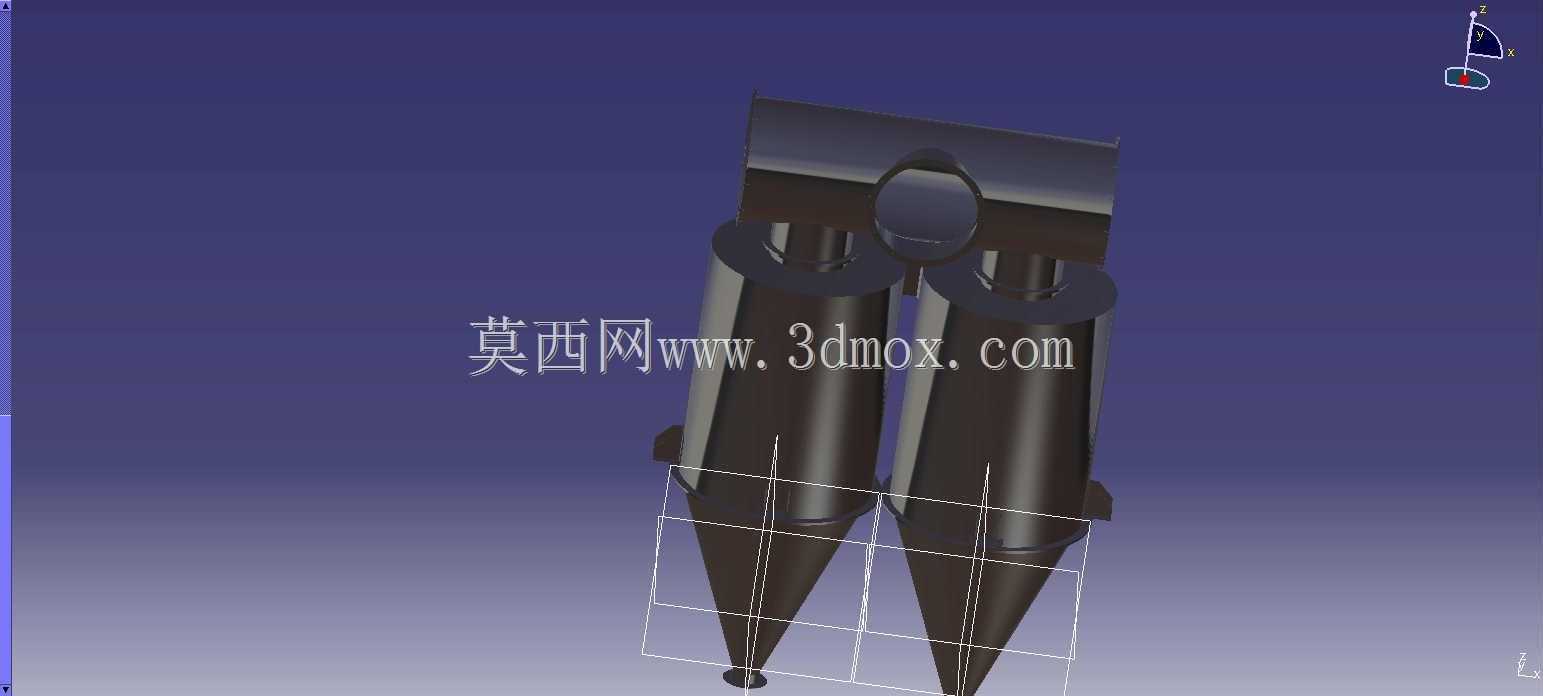

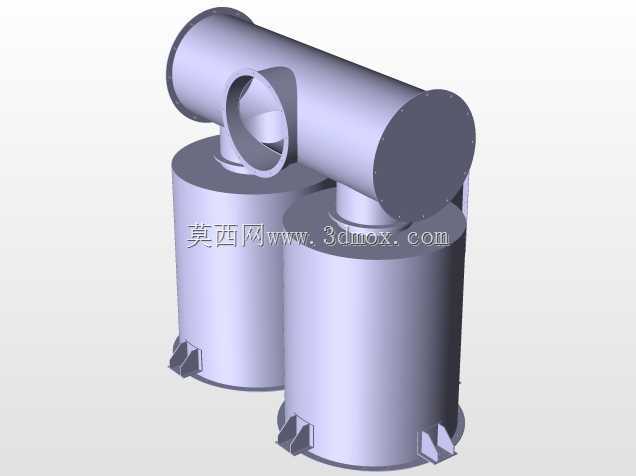

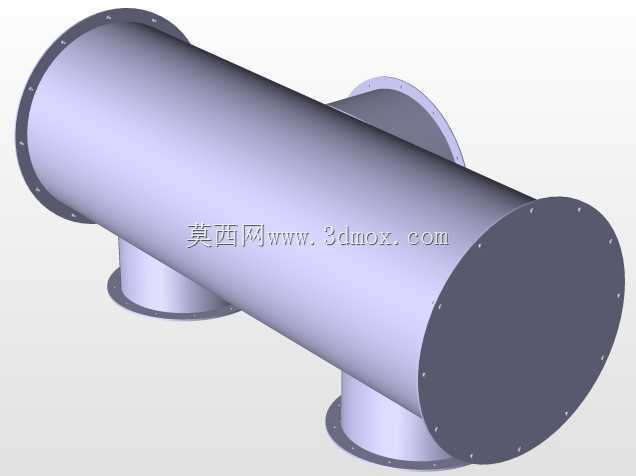

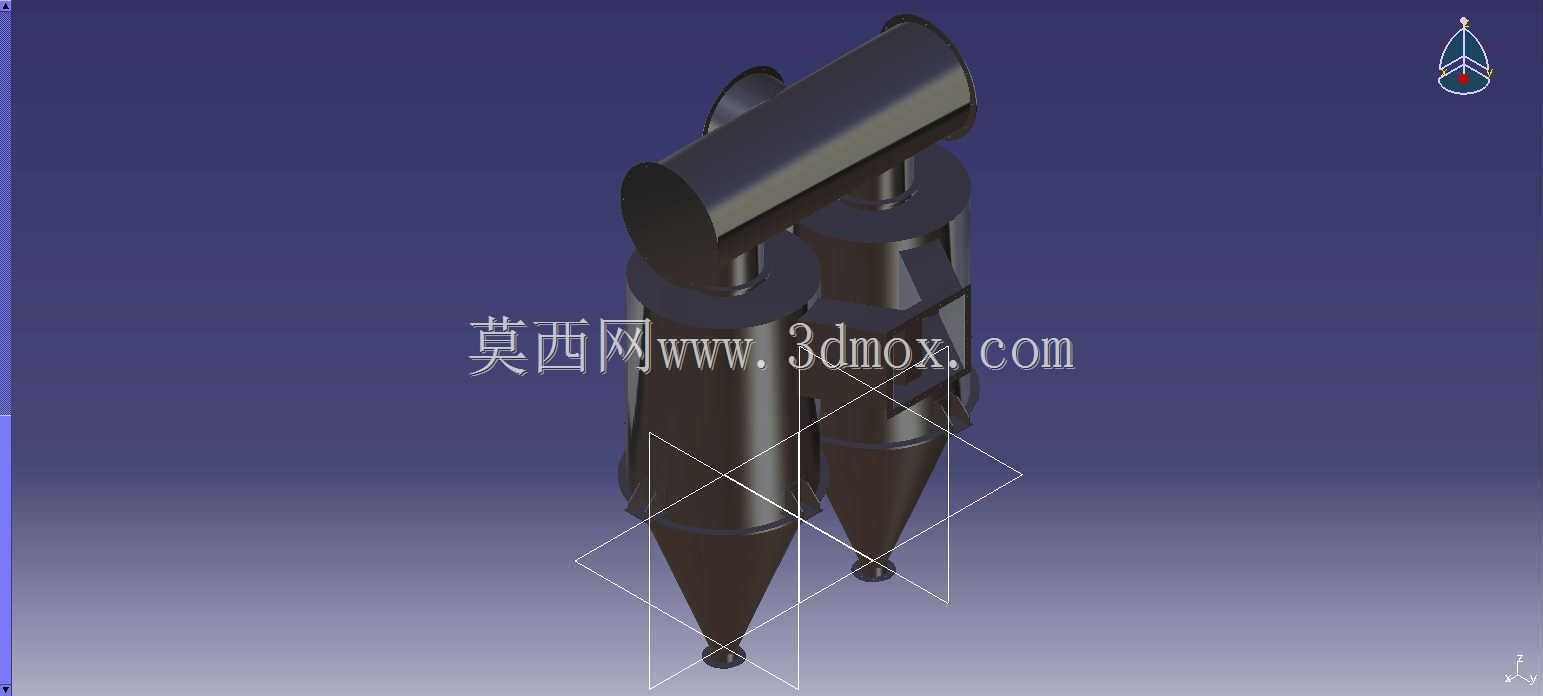

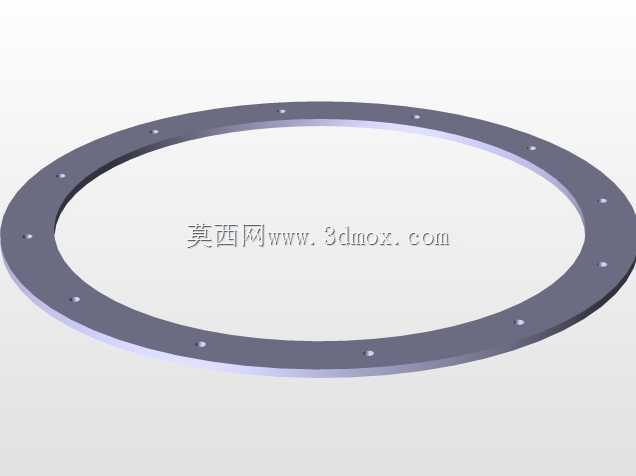

这款双筒并联结构的旋风分离装置,主要面向工业气固两相分离场景设计,常见应用在燃煤锅炉尾气除尘、粉体加工生产线物料回收、木工车间木屑收集、化工生产含尘废气预处理等工况中,依靠离心力原理实现气流中固体颗粒的捕集分离,相比单筒结构,在相同处理风量下能大幅压缩设备整体占地,同时保证稳定的分离效率。从实际工程落地角度看,设计时首先要匹配现场的处理风量与入口风速,常规工况下入口风速控制在12-20m/s区间时,分离效率与运行阻力的平衡表现最优,风速过低会导致离心力不足,细颗粒逃逸率上升,风速过高则会大幅提升运行阻力,增加引风机的功耗,甚至会把已经沉降到料斗的细粉重新卷起,降低分离效果。本次采用的双筒并联布局,两个分离筒体共用进气腔与排气汇流腔,
进气口设置在两筒中间的上部位置,气流进入腔体后均匀分流进入两个旋风筒,沿筒壁做螺旋向下运动,固体颗粒在离心力作用下被甩向筒壁,顺着锥形段内壁滑落到下部集尘区域,净化后的气流则在筒体中心形成内涡旋,向上经顶部的排气芯管汇入共用排气腔排出。结构设计上需要重点关注几个核心边界:首先是筒体直径与处理风量的匹配关系,单筒直径不宜过大,否则会导致筒内离心力场分布不均,对10μm以下细颗粒的捕集效率明显下降,双筒并联的形式刚好可以在大风量需求下,将单筒直径控制在高效分离区间内。其次是锥形段的锥角设计,锥角控制在15-20度区间时,既能保证颗粒沿壁面顺畅下滑,避免锥段内壁积料,又能控制设备整体高度,降低安装空间要求。另外要注意进气口的宽高比,

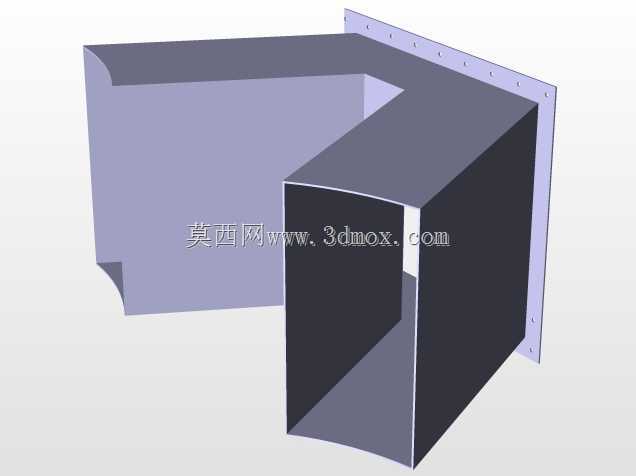

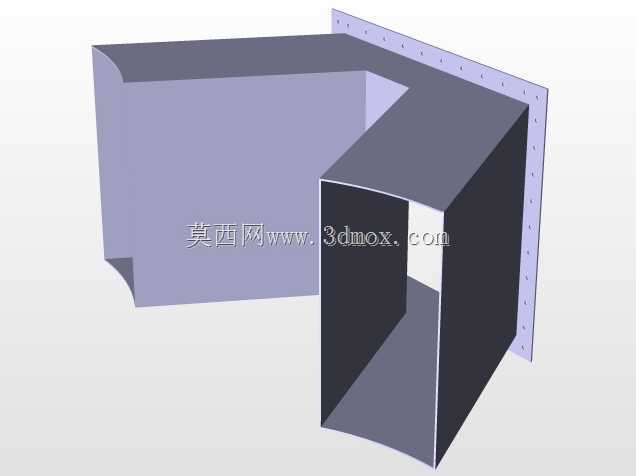

采用矩形切向进气口,宽高比设置为1:2左右时,气流进入筒体后形成的流场更稳定,减少内部紊流带来的效率损失。安装边界方面,设备整体采用立式安装,顶部需要预留排气管道的连接空间,下部需要预留集尘卸灰装置的安装高度,设备四周要留出至少0.8米的检修通道,方便日常检查内壁磨损情况、更换易损部件。实际选型时还要根据处理物料的磨琢性调整筒体壁厚,针对高硬度颗粒工况,需要在筒体锥段内壁增加耐磨衬里,避免长期运行过程中含尘气流冲刷导致筒体磨穿漏风,漏风会直接破坏筒内的压力场分布,严重时分离效率会下降30%以上。另外,并联结构的气流分配均匀性是设计核心,进气腔的导流结构要保证进入两个筒体的风量偏差不超过10%,避免出现单筒负荷过高、另一筒气流偏流的问题,否则会导致整体分离效率达不到设计预期。
