128毫米口径炮弹结构三维设计

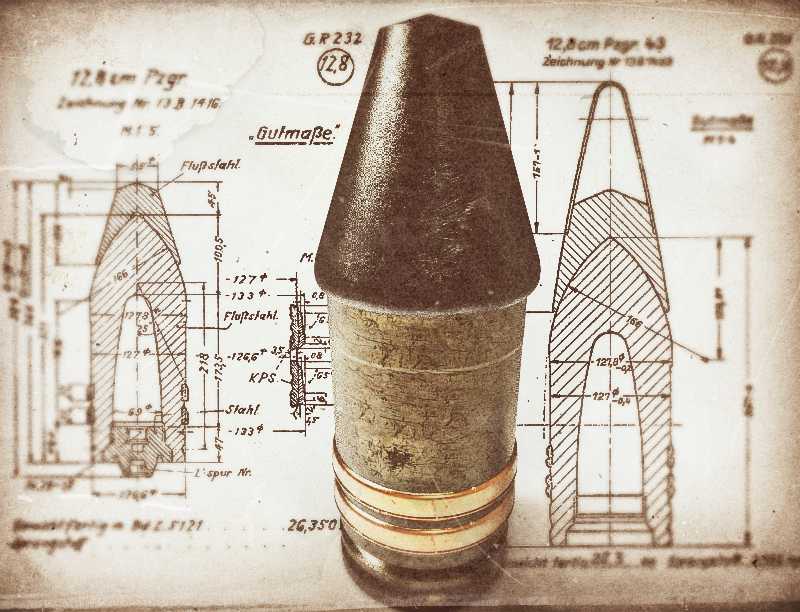

　　本次呈现的128毫米口径弹体结构设计，核心围绕大口径压制弹药的实际工况需求展开，在结构设计阶段首先要匹配对应身管武器的膛线参数、药室容积匹配关系，弹体的定心部直径公差需要严格控制在身管阳线内径的配合公差带内，保证装填时的顺畅性以及发射时的闭气效果，避免火药燃气泄漏影响初速稳定性。弹体头部的弧形段设计经过气动优化，长径比匹配跨音速飞行的减阻需求，头部母线采用双圆弧拟合，既保证飞行过程中的弹头激波阻力处于较低区间，也兼顾了弹体头部碰击目标时的触发引信作用可靠性，避免弹头跳弹或者引信失效的情况。从剖面结构来看，弹体内部的装药腔轮廓经过壁厚渐变设计，弹头部壁厚逐步增加，弹带位置处的弹体壁厚达到峰值，用来承受发射时的高膛压载荷，

　　弹体尾部的壁厚逐步收窄，匹配弹尾的船尾形气动外形，减少飞行过程中的底部阻力，提升全射程范围内的弹道稳定性。弹体外部的铜质弹带结构设计有两道环形凸起，嵌入膛线时能够有效密封火药燃气，同时带动弹体产生规定转速的旋转运动，保证弹丸出炮口后的陀螺稳定性，弹带的宽度、沟槽深度都需要匹配对应身管的膛线缠度、阴线深度参数，过盈量控制在合理区间，既保证嵌入时的阻力不会过大影响装填，也避免发射时弹带滑脱造成的弹丸失稳。弹体的内腔设计需要匹配装药的装填密度，内腔底部的弧形过渡结构避免应力集中，承受发射时的高过载载荷，防止弹体在膛内发生破裂。在实际应用场景中，这类大口径弹药主要配属大口径压制火炮，用于打击远距离的坚固工事、装甲目标以及集群有生力量，

　　弹体的结构强度需要覆盖全装药发射时的最大膛压工况，同时在不同温度环境下的装药膨胀不会挤压弹体造成结构变形。建模过程中需要严格还原弹体各段的尺寸边界，包括头部弧形段的起始位置、定心部的长度、弹带的安装位置、弹尾船尾段的角度，这些参数直接决定了弹丸的内弹道性能与外弹道特性，任何尺寸偏差都可能导致射击精度下降或者膛内安全隐患。弹体表面的粗糙度要求也有明确区分，定心部位置需要较高的表面光洁度，减少装填时的摩擦阻力，弹带位置的表面粗糙度需要保证与膛线的贴合效果，弹体其余外表面做氧化处理即可，不需要过高的加工精度。在结构验证阶段，需要通过有限元仿真模拟发射时的弹体应力分布，重点校核弹带位置、弹底位置、内腔过渡圆角位置的应力集中系数，

　　确保在最大膛压下的应力值低于弹体材料的屈服强度，同时模拟弹丸碰击目标时的弹头侵彻过程，验证弹头结构的强度是否满足侵彻深度要求，避免弹头过早解体影响毁伤效果。这类弹体的结构设计还需要考虑勤务处理的安全性，弹体的壁厚足够承受日常运输、装填过程中的磕碰载荷，不会出现裂纹或者变形，引信安装位置的螺纹接口尺寸统一，适配不同类型的引信配置，满足打击不同目标时的引信换装需求。
