盘式扭转减振机械结构三维设计

　　在动力传动系统的实际工况中，曲轴、传动轴这类高速旋转构件往往会因为各缸做功的间歇性、负载的瞬时波动产生不规则扭转振动，这类振动如果不加以抑制，轻则造成传动系齿轮啮合冲击、轴承磨损加剧，重则引发轴系共振导致部件断裂，盘式扭转减振构件就是为消解这类振动问题设计的核心配套部件。从实际应用场景来看，这类构件常布置在内燃机曲轴前端、重载传动系的动力输入端，通过自身的阻尼耗能特性，将轴系传递来的扭转振动能量转化为热能耗散掉，避免振动能量在轴系内持续累积放大。

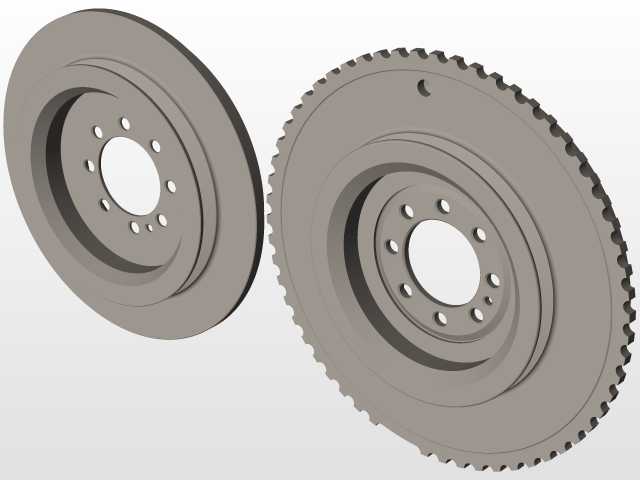

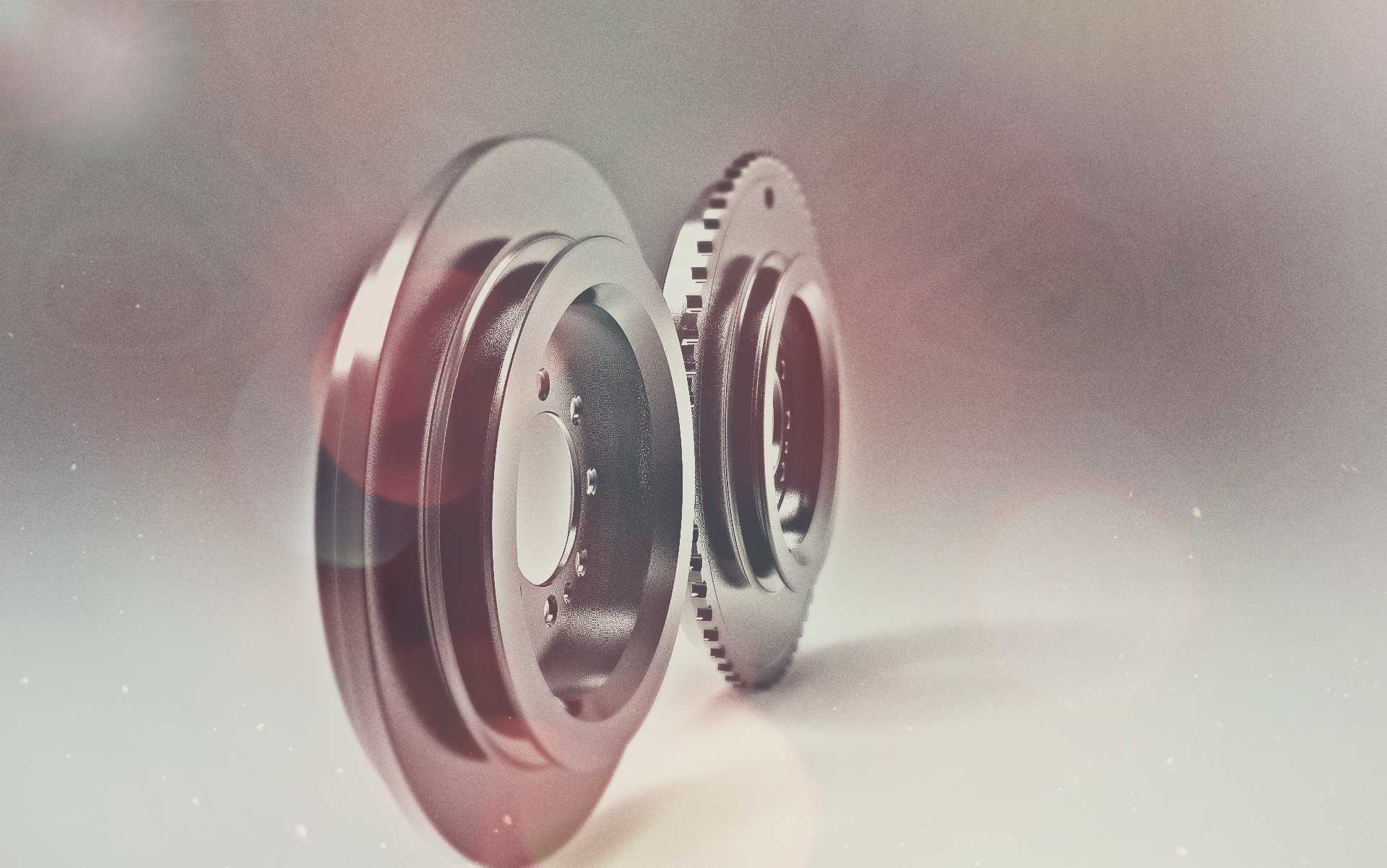

　　从结构设计思路来看，该盘式减振构件采用双盘对置的布局形式，主体包含两个同轴布置的金属盘体，其中一侧盘体带有均匀分布的啮合齿结构，用于和动力输出端的齿圈实现周向定位传递扭矩，另一侧盘体为带环形凹槽的惯性质量盘，两个盘体之间预留有阻尼层的安装空间，可根据实际工况需求选配橡胶阻尼、硅油阻尼或者复合阻尼结构，通过阻尼层的剪切变形来消耗扭转振动的能量。设计过程中需要重点考量盘体的转动惯量匹配，惯量过小无法达到预期的减振频带覆盖效果，惯量过大则会增加轴系的附加负载，反而提升初始启动阶段的冲击载荷，因此建模阶段需要反复调整盘体的厚度、环形槽的挖空比例，在保证结构强度的前提下将转动惯量控制在匹配区间内。

　　关于外形尺寸与安装边界，该构件的核心安装基准为中心的同轴定位孔，孔位公差需要匹配对应轴径的h6级配合要求，保证装配后不会出现偏心偏摆，避免额外的离心振动。带齿侧的齿形参数需要和配套齿圈完全匹配，齿侧间隙控制在0.1-0.2mm区间，既保证传动过程中不会出现卡滞，也不会因为间隙过大产生额外的啮合冲击。两个盘体的轴向总厚度需要严格控制在安装腔的预留空间内，装配后和周边壳体、带轮等构件的轴向间隙不小于3mm，避免运行过程中出现运动干涉。盘体外圆面做了倒角处理，避免装配过程中刮伤周边的密封元件，同时也能降低高速旋转过程中的风阻损耗。

　　从功能特性层面来说，该结构的减振频带可以通过调整阻尼层的刚度、惯性盘的转动惯量实现定制化匹配，针对不同额定转速的动力系统，可以快速调整参数覆盖常用的工作转速区间，避免常用工况下落入共振区。盘体本身采用高强度合金钢材质，经过调质处理后表面硬度达到HB220-250，既保证足够的结构强度承受传动扭矩，也具备良好的抗疲劳性能，能够长期承受交变的扭转载荷作用。齿部位置做了高频淬火处理，表面硬度达到HRC45以上，提升齿面的耐磨性能，延长构件的整体使用寿命。

　　建模过程中需要重点关注几个配合面的形位公差要求，中心定位孔的圆柱度公差需要控制在0.02mm以内，两端面的垂直度公差相对于中心孔轴线不超过0.03mm，保证装配后惯性盘的旋转端面跳动量在允许范围内，避免高速旋转时产生额外的离心力。齿形的建模需要严格按照渐开线齿形参数生成，保证齿距累积误差在国标允许的公差范围内，避免装配后出现啮合异响。阻尼层的安装槽尺寸需要预留合适的压缩量，保证阻尼层装配后能够产生足够的预紧力，避免长期运行后阻尼层出现松脱打滑，丧失减振效果。

　　在实际选型匹配过程中，不能仅依靠额定扭矩来选择减振构件，还需要提前测算轴系的固有频率，确保减振器的固有频率和轴系固有频率错开20%以上，才能达到理想的减振效果。对于经常在变转速工况下运行的动力系统，还需要适当提升阻尼层的阻尼系数，拓宽减振频带的覆盖范围，保证在整个工作转速区间内都能有效抑制扭转振动。这类盘式减振结构相比传统的轮毂式减振结构，具备径向尺寸紧凑、安装维护方便、转动惯量调整灵活的优势，尤其适合安装空间受限的紧凑型动力传动系统使用。
