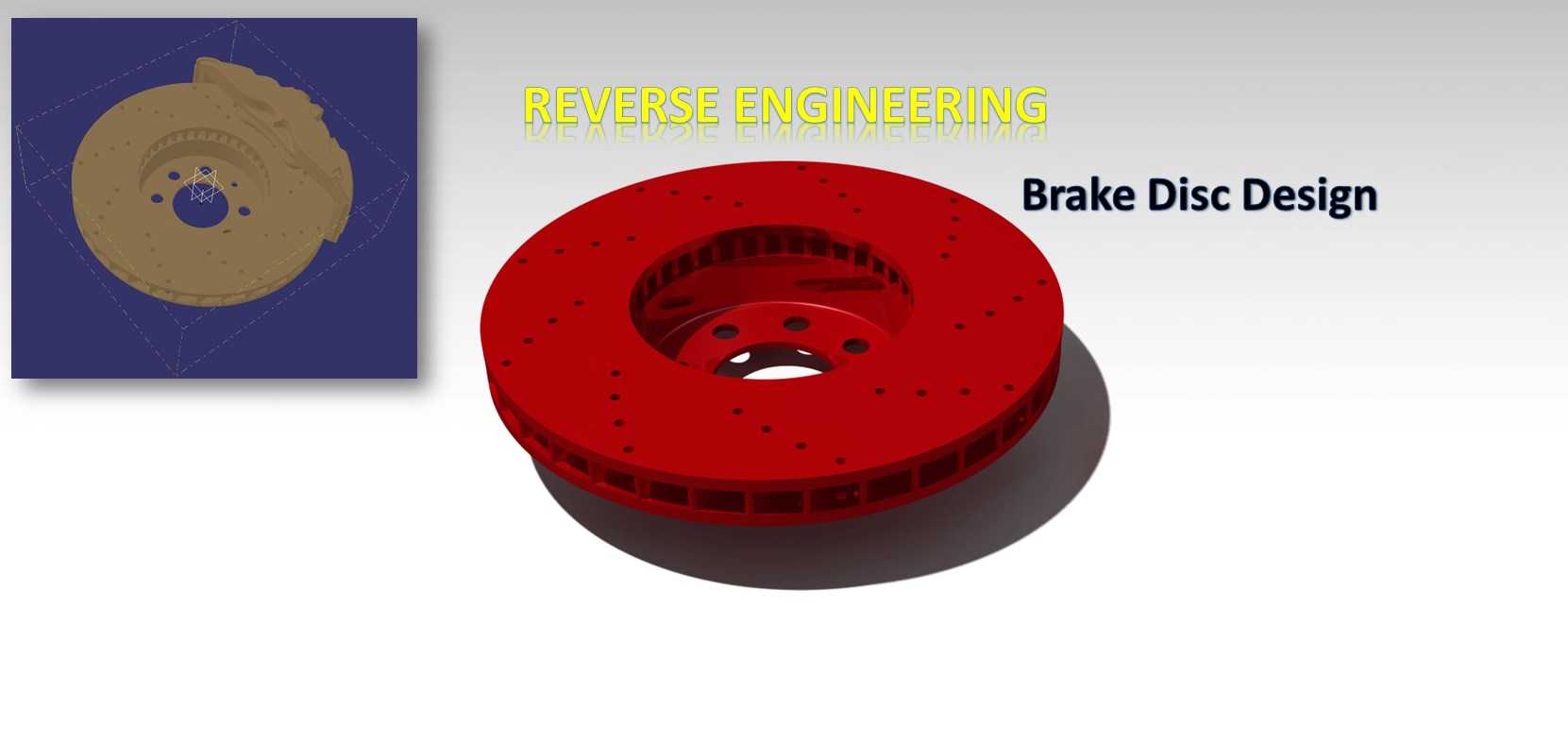

汽车通风式制动盘逆向结构设计方案

项目分类:制动器 发布时间:2021-12-04 ID:426644
  • 汽车通风式制动盘逆向结构设计方案
  • 汽车通风式制动盘逆向结构设计方案
  • 汽车通风式制动盘逆向结构设计方案
  • 汽车通风式制动盘逆向结构设计方案
  • 汽车通风式制动盘逆向结构设计方案
  • 汽车通风式制动盘逆向结构设计方案

  在乘用车与商用车的底盘制动系统开发环节,制动盘作为核心摩擦制动执行部件,直接决定车辆行驶过程中的减速、驻车可靠性,尤其在连续下坡制动、高速紧急制动工况下,其结构合理性直接关联制动热衰退性能与整车行驶安全。本次逆向设计的制动盘为通风式打孔结构,主要适配家用前置前驱车型的前轮制动回路,匹配单活塞浮动式制动卡钳使用,日常行驶中承担70%以上的整车制动力矩输出,是盘式制动系统里直接与摩擦片接触、将车辆动能转化为热能耗散的核心载体。

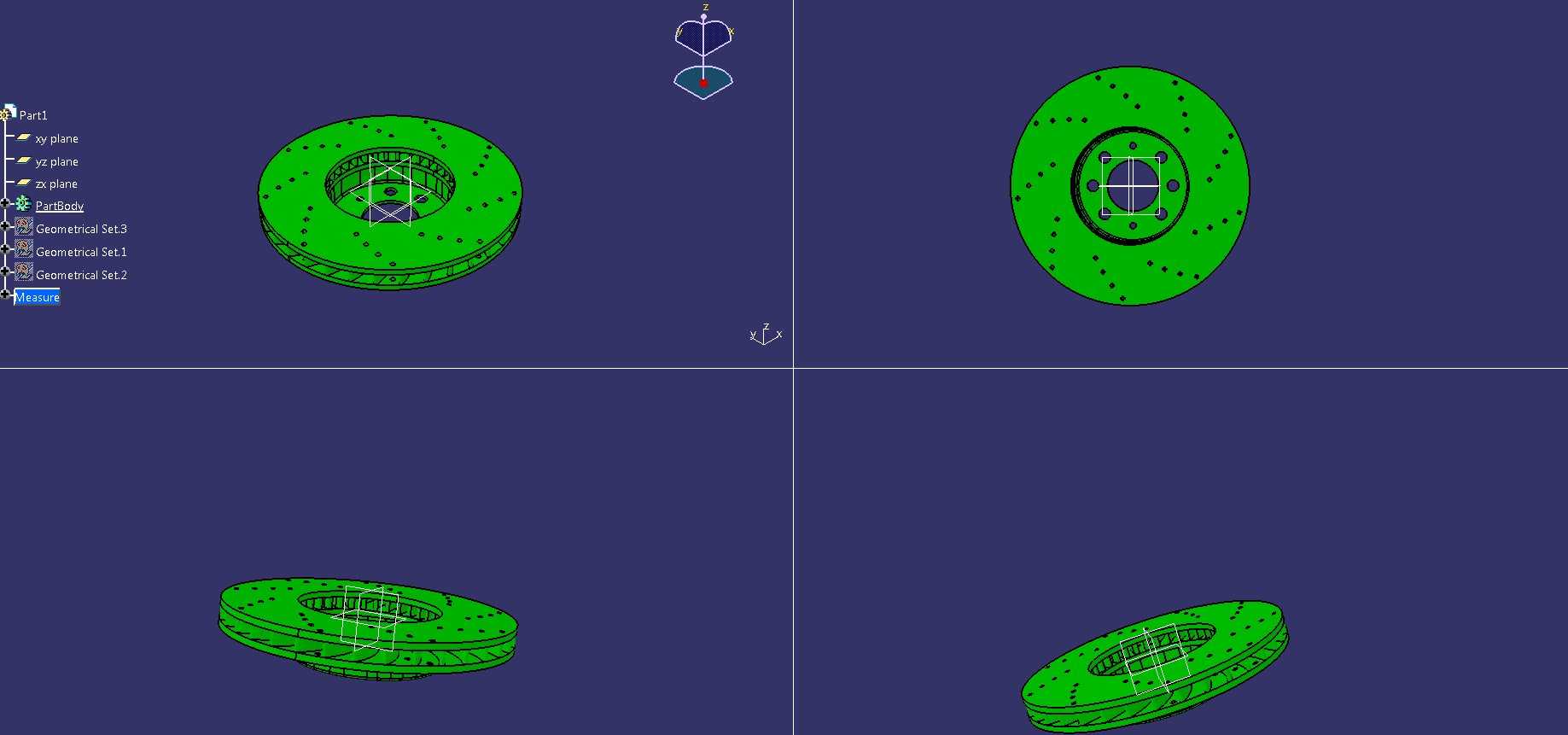

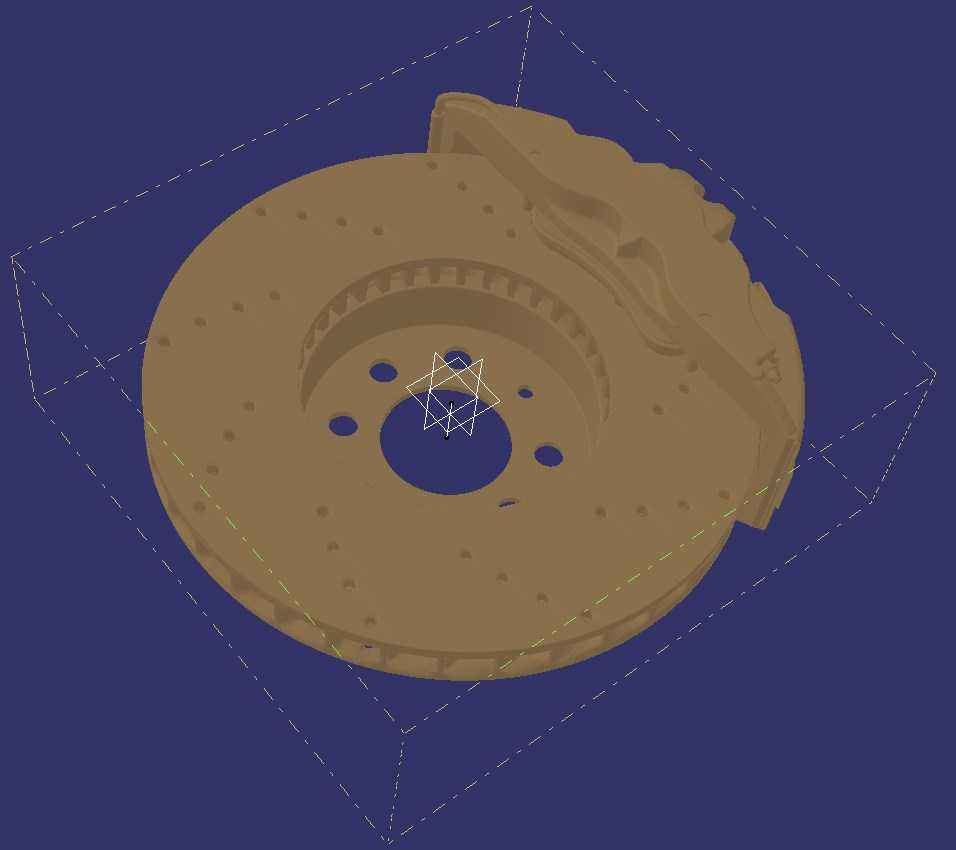

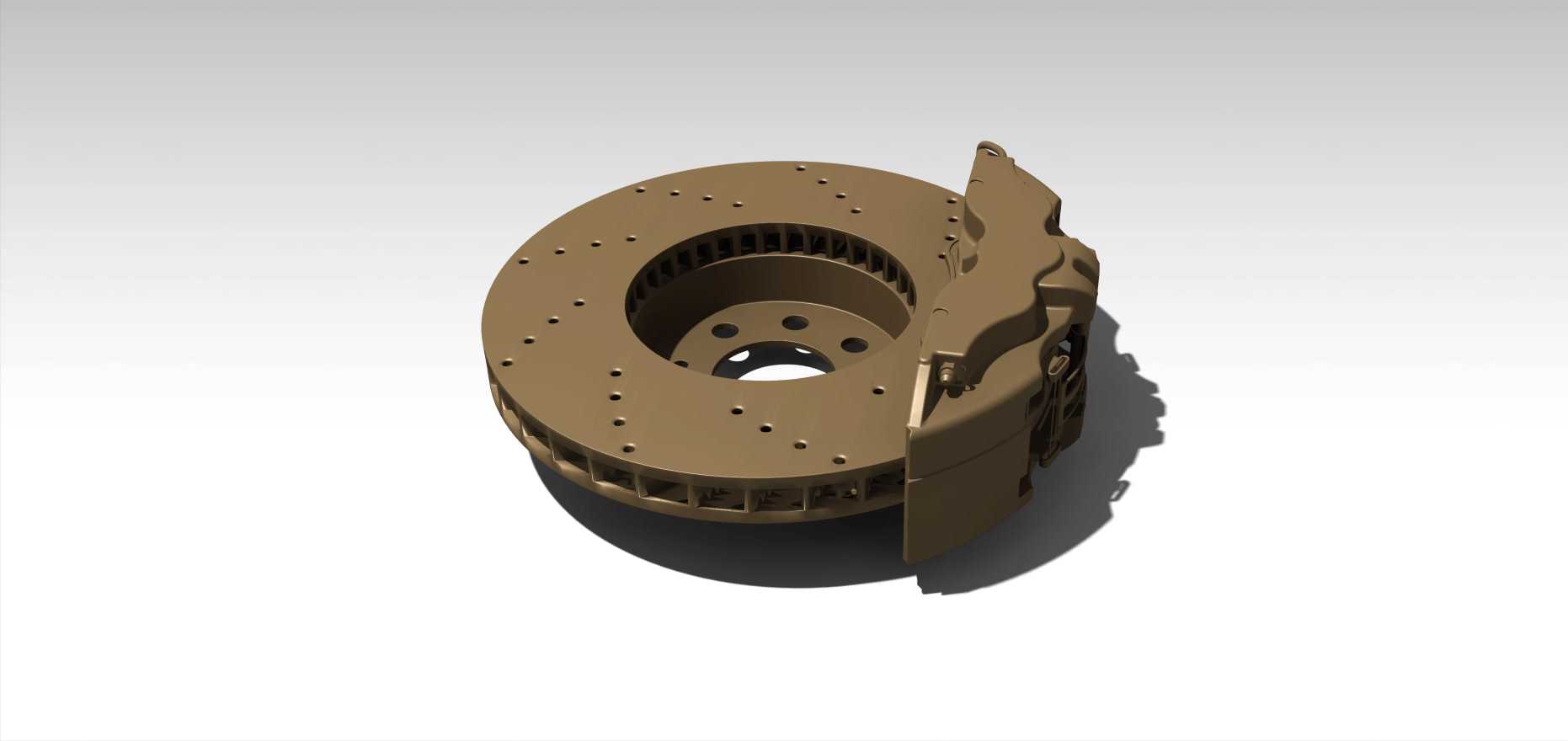

  从实际装车场景来看,该制动盘安装于转向节的轮毂轴承单元上,随车轮同步转动,制动时卡钳活塞推动两侧摩擦片夹紧制动盘摩擦环面,通过摩擦力矩阻碍车轮转动实现减速。设计过程中首先通过逆向扫描获取原厂制动盘的完整点云数据,对扫描点云进行降噪、封装处理后提取关键安装基准:中心定位孔直径与轮毂轴头的配合公差控制在H7/g6间隙配合区间,保证装配后制动盘的径向跳动量控制在0.05mm以内,避免装车后出现制动踏板抖动、方向盘摆振的问题;五个螺栓安装孔的节圆直径严格匹配原厂轮毂螺栓分布参数,孔位与螺栓的配合间隙预留0.2mm,既保证安装便利性,也避免行驶中螺栓受额外剪切应力。

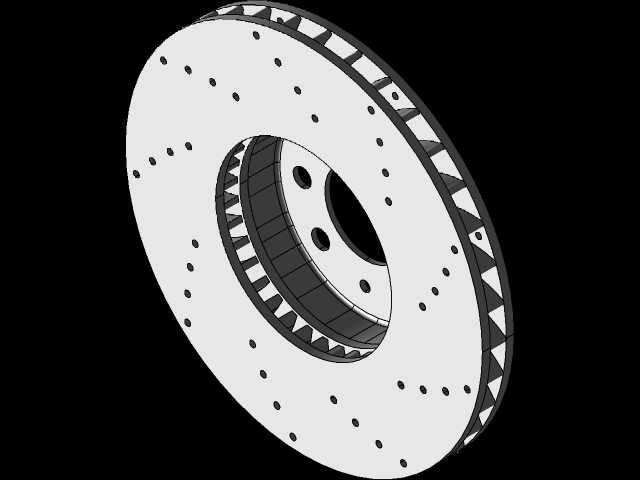

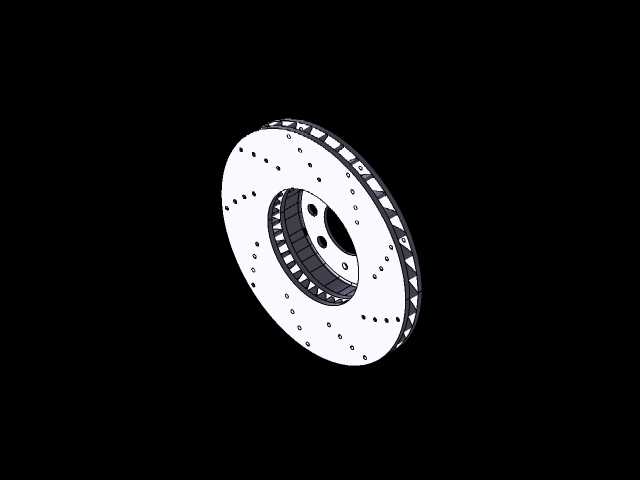

  结构设计层面,该制动盘采用双层摩擦环加内部通风筋的结构形式,两层摩擦环之间布置36条径向直通风筋,车辆行驶时随制动盘转动形成离心式风道,将摩擦产生的热量快速随气流带出,相比实心制动盘散热效率提升40%以上,可有效降低连续制动后的热衰退幅度。摩擦环表面加工有均匀分布的轴向散热孔,这些孔道一方面可以增加摩擦面的空气流通面积,加速热量导出,另一方面可以在摩擦片与制动盘接触时刮除摩擦片表面的磨屑,避免磨屑在摩擦面形成磨粒磨损,延长摩擦片与制动盘的使用寿命,同时在雨天行驶时,孔道可以快速破除摩擦面的水膜,缩短湿滑路面的制动距离。

  设计过程中对安装边界做了充分校核:制动盘的总厚度为28mm,其中单侧摩擦环的初始厚度为12mm,预留2mm的磨损极限余量,当摩擦环磨损至剩余10mm厚度时需提示用户更换,避免因盘体过薄导致制动时刚度不足产生形变;制动盘的摩擦环外径为312mm,匹配17寸及以上尺寸的轮毂安装空间,设计时校核了轮毂内侧与制动盘外圆的间隙,预留至少10mm的安全距离,避免车辆行驶中颠簸产生干涉;中心安装凸台的高度严格匹配转向节的安装面尺寸,保证装配后制动盘与轮毂轴承端面完全贴合,无悬空间隙,避免紧固螺栓后盘体产生安装应力导致制动抖动。

  逆向建模过程中重点还原了原厂件的细节特征:通风筋的截面为梯形结构,进风口宽度大于出风口宽度,可提升风道内的空气流速,强化散热效果;摩擦面的打孔采用沉孔过渡设计,避免孔口边缘产生应力集中,导致制动盘在冷热交替工况下出现裂纹;安装面的加工粗糙度控制在Ra1.6以内,保证与轮毂轴承端面的贴合度,减少制动时的轴向窜动。同时对盘体的壁厚做了均匀性处理,避免铸造过程中因壁厚不均产生缩孔、缩松缺陷,也保证制动盘转动时的动平衡量控制在5g·cm以内,减少高速行驶时的车轮抖动。

  从实际使用性能来看,该结构的制动盘在常规城市道路行驶工况下,单次紧急制动的盘面最高温度可控制在350℃以内,连续10次100km/h到0的紧急制动后,盘面最高温度不超过600℃,制动效能衰减率控制在20%以内,满足民用车辆的制动安全要求。相比普通实心制动盘,通风打孔结构的制动盘重量降低约15%,可减少簧下质量,提升悬架的响应速度,改善车辆的操控性能。建模过程中所有特征均做了参数化关联,后续可根据不同车型的安装参数快速调整中心孔直径、螺栓节圆、摩擦环外径等尺寸,快速适配不同车型的开发需求,也可直接用于3D打印制作结构验证样件,在产品开发前期完成装配干涉校验、风道流场仿真的前置验证工作,减少后续实物试模的迭代次数,缩短零部件开发周期。
