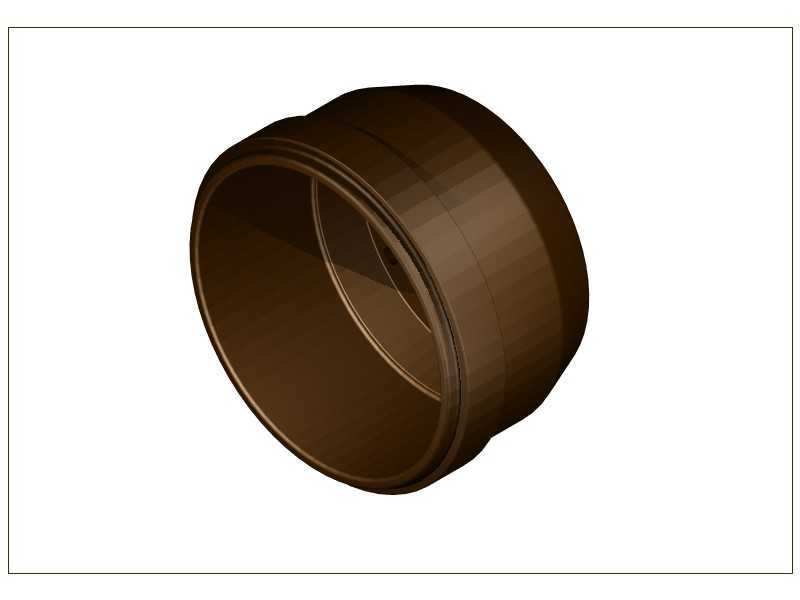

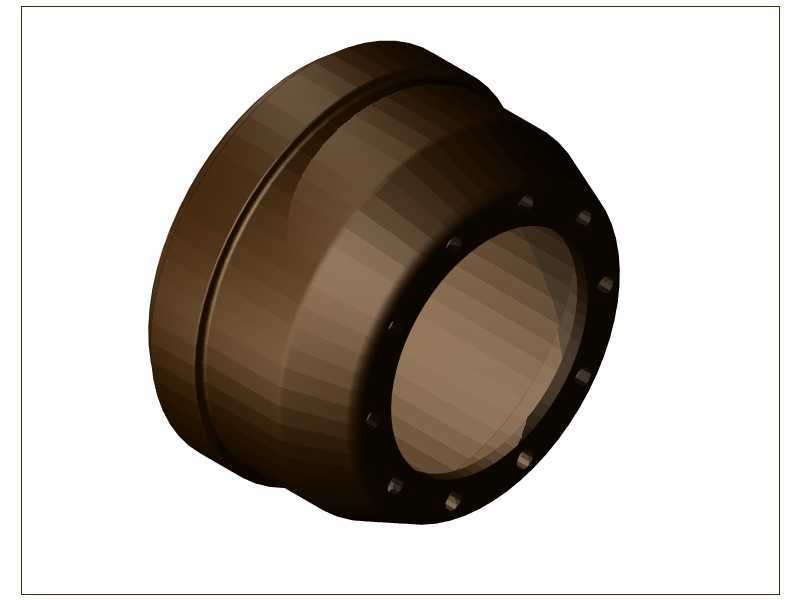

跑干线物流的重型运输挂车,车桥端的制动鼓是整列行车安全的核心承压部件,这套适配16.33英寸轮辋规格的制动鼓,匹配总质量30吨级三轴挂车的车桥安装位,日常承担频繁制动下的热负荷与机械冲击,是鼓式制动回路里直接和制动蹄片摩擦作用的执行零件。做结构设计的时候最先要卡的是安装边界,法兰端的螺栓孔分布圆直接对应现有挂车桥的轮毂安装孔位,不需要额外改动桥端法兰的孔距参数,就能直接替换同规格的在用制动鼓,装配时制动鼓的内圆柱面要和轮毂轴承的回转轴线保证同轴度,径向跳动量控制在0.1mm以内,不然制动时会出现蹄片偏磨、踏板抖震的问题。从功能特性上看,制动鼓的筒身壁厚做了梯度设计,靠近法兰安装端的壁厚比开口端厚2mm,
因为法兰端是和轮毂刚性连接的位置,制动时的制动力矩全部通过这个位置传递到车桥,同时制动产生的热量也会从摩擦面往法兰端传导,加厚的壁面既能提升抗扭刚度,也能增加热容量,长下坡连续制动时不容易因为热积累出现形变开裂。内摩擦面的直径是415mm,对应的制动蹄片摩擦半径经过匹配计算,能在0.6MPa的制动气室推力下输出足够的制动力矩,满足挂车在满载状态下60km/h初速度的制动距离要求,摩擦面的表面粗糙度控制在Ra1.6到Ra3.2之间,既不会因为太光滑导致初期制动摩擦系数不足,也不会因为太粗糙加快蹄片的异常磨损。外形上的环形加强筋不是装饰结构,是在做有限元热结构耦合分析后加的,连续制动时筒身温度能升到300℃以上,
没有加强筋的话筒身容易出现径向胀大,导致蹄片和鼓的接触面积变小,制动力衰减,两道环形筋刚好分布在筒身热形变最大的两个截面位置,能把热形变量控制在0.2mm以内,同时不会过多增加零件的整体重量。日常在港口倒短的运输拖车,因为频繁启停制动,制动鼓的热负荷比干线高速工况更高,这套结构的散热通过筒身外表面的非加工面自然散热,没有额外加散热鳍片是因为挂车行驶时轮端的泥水、砂石容易卡在鳍片缝隙里,反而会导致散热不均引发开裂,光滑的外表面虽然散热效率稍低,但可靠性更强,适合复杂路况下的长期使用。安装的时候要注意,制动鼓的内孔倒角和轮毂的定位轴肩是过盈配合吗?不,是间隙配合,间隙量控制在0.05mm到0.12mm之间,方便维修时拆卸更换,
同时不会在行驶中出现相对窜动,法兰端的螺栓孔做了沉头设计,螺栓拧紧后头部不会突出法兰端面,避免和轮毂的防尘罩发生运动干涉。很多维修场景里换制动鼓容易忽略动平衡,这个结构在设计时就把壁厚差控制在均匀范围内,单件的不平衡量小于50g·cm,装车后不需要额外做轮端动平衡就能满足高速行驶的稳定性要求,不会出现方向盘或者车身抖动的问题。从材料适配的角度,这个结构适配常用的灰铸铁HT250材质,铸造后经过时效处理消除内应力,摩擦面经过高频淬火处理,硬度达到HB180-220,和常用的半金属制动蹄片硬度匹配,不会出现硬度过高磨伤蹄片或者硬度过低磨损过快的问题。在山区路段运营的挂车,经常会遇到长下坡淋水降温的场景,这个结构的壁厚均匀性设计,能避免冷水淋到高温鼓面时因为局部骤冷出现裂纹,之前很多失效的制动鼓都是因为壁厚不均,骤冷时热应力集中导致开裂,这套结构在设计时把圆周方向的壁厚差控制在0.5mm以内,大幅降低了这类失效的概率。
