车间可移动制动鼓存放转运推车结构

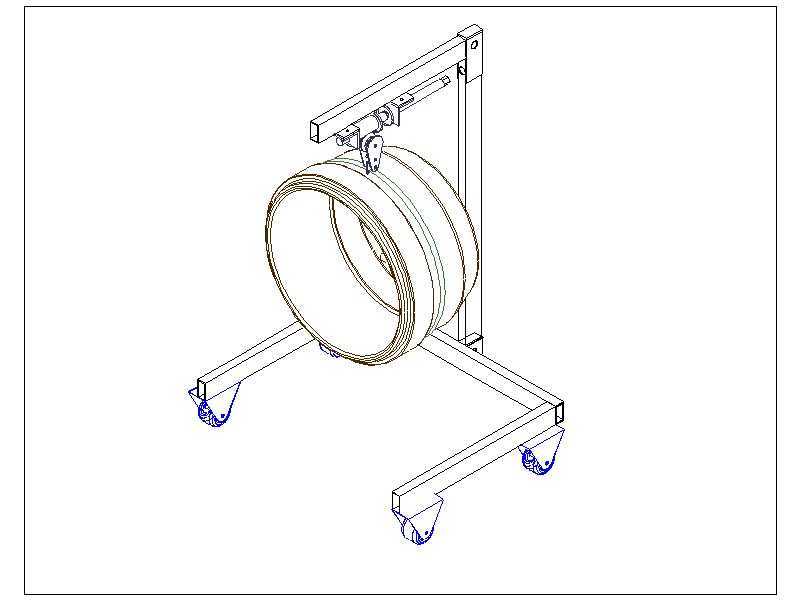

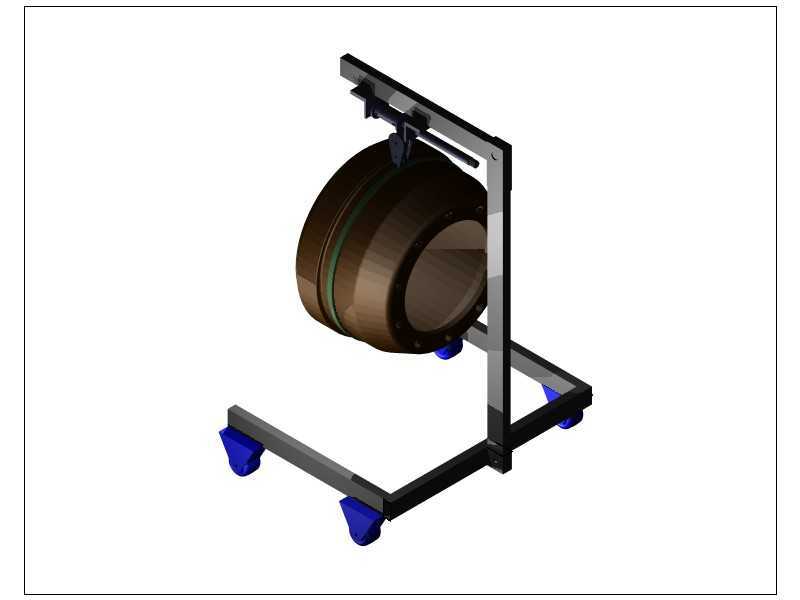

　　在商用车维保、制动部件总成预装的车间作业场景里，重型制动鼓的工位间转运、临时存放一直是容易被忽略的作业痛点——这类铸铁部件单重普遍在30-60kg区间，传统人工抬运不仅劳动强度大，磕碰工件加工面、砸伤作业人员的风险也长期存在，这款可移动制动鼓推车正是针对这类工位需求做的定向结构设计。从实际使用逻辑出发，这款推车没有采用复杂的焊接一体式框架，而是做了全螺栓连接的可拆卸结构，整个框架拆分后可平铺收纳在机械辊柜背面或者工作台下方的闲置空间，不会占用车间宝贵的作业通道面积，适配小批量多工位的柔性作业需求。底部框架采用40*40mm规格的方形空心型钢拼焊成L型承托底座，三个边角位置配置4寸蓝色聚氨酯万向脚轮，单轮额定载荷80kg，

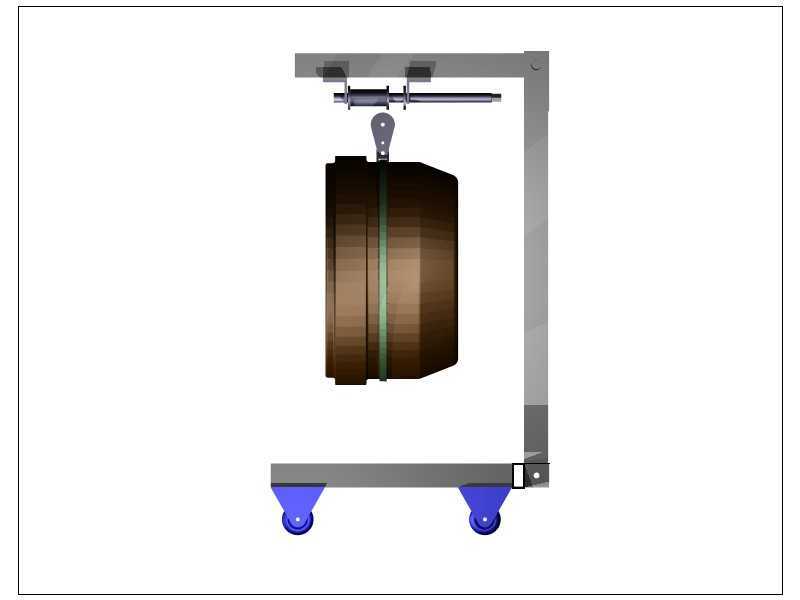

　　整体额定承载可覆盖常规中重型商用车制动鼓的重量区间，脚轮安装位置做了内缩处理，避免推行过程中轮体磕碰工位旁的料箱或者设备基座，推行转向时的回转半径控制在0.6m以内，在狭窄的总成预装工位之间穿行也不会出现卡滞。垂直立柱采用同规格方钢与底座做螺栓紧固连接，立柱顶端延伸出的悬臂结构集成了简易绞车组件，这里的绞车采用棘轮锁止结构，不需要额外配置动力源，既可以用配套的曲柄手动驱动，也能配合车间常用的电动螺母枪快速驱动收放吊索，吊索末端的吊钩做了防脱卡扣设计，挂接制动鼓的中心安装孔位后，转动绞车即可将制动鼓垂直提升至离底座承托面150mm的高度，此时吊具自带的负载带会自动张紧，将制动鼓的重心调整至与推车整体重心重合的位置，

　　推行过程中不会出现工件晃动、侧倾的问题。考虑到制动鼓的加工面精度要求，悬臂下方的定位卡件做了尼龙衬层包裹，吊升到位后卡件会嵌入制动鼓外缘的定位槽，避免转运过程中工件转动蹭伤摩擦面，底座上也预留了橡胶缓冲垫的安装位，需要长时间存放制动鼓时，可以松开绞车棘轮，将工件缓慢下放至缓冲垫上，让吊索处于松弛状态，避免长期张紧导致绞车棘轮齿面出现疲劳磨损。整个结构的安装边界做了充分的适配，整车组装完成后的总高度为1100mm，底座横向宽度为650mm，纵向深度为550mm，不需要对现有车间的工位布局做任何调整，即可直接推至制动鼓拆解工位、镗磨加工工位、总成预装工位之间完成转运作业，相比传统的固定式存放架，

　　这款推车可以直接将制动鼓吊升至与工作台面齐平的高度，作业人员不需要二次搬抬工件就能完成对位装配，能有效降低重复搬运带来的腰部劳损风险。在结构细节的处理上，所有框架的连接位置都做了三角加强筋焊接，螺栓连接孔位预留了2mm的调节间隙，组装时可以根据日常转运的制动鼓直径尺寸，微调悬臂的伸出长度，适配从轻型货车到重型工程车不同规格的制动鼓存放转运需求，绞车的棘轮位置做了防尘罩设计，避免车间内的金属切削粉尘进入棘轮啮合面，导致操作卡滞或者齿面异常磨损，日常维护只需要定期在脚轮轴承、绞车转轴位置加注少量润滑脂即可，不需要复杂的保养流程。不同于通用型的平板转运车，这款推车的结构完全围绕制动鼓的形态特征设计，吊升后的工件处于垂直悬挂状态，不会挤压到制动鼓的摩擦加工面，也不会因为叠放导致工件之间出现磕碰损伤，临时存放时也可以直接作为工位旁的在制品存放架使用，不需要额外配置专用的存放料架，对于工位面积紧张、制动鼓类工件周转量不大的维保车间或者零部件加工车间来说，这类轻量化的专用工装比大型通用转运设备的适配性更强，投入成本也更低。
