可适配多规格管材的三轴角焊定位工装

　　在金属结构件的车间焊接作业场景里，方管、矩形管类框架的角接拼焊是占比极高的工序，这类工件的焊接质量很大程度依赖焊前的定位精度——如果靠人工手扶对齐，不仅焊接过程中工件容易受焊接收缩应力拉扯出现偏移，导致角接角度超差、焊缝错边，还会大幅增加焊工的辅助作业时间，小批量多规格的框架生产中，这类定位辅助的时间占比甚至能超过纯焊接时长。这套三轴可调的角焊定位结构，就是针对这类直角角接作业场景设计的，核心作用是在焊接冷却全程把待焊工件牢牢约束在正确位置，抵消焊接热变形带来的尺寸偏移，同时兼顾不同规格管材的快速装拆需求。

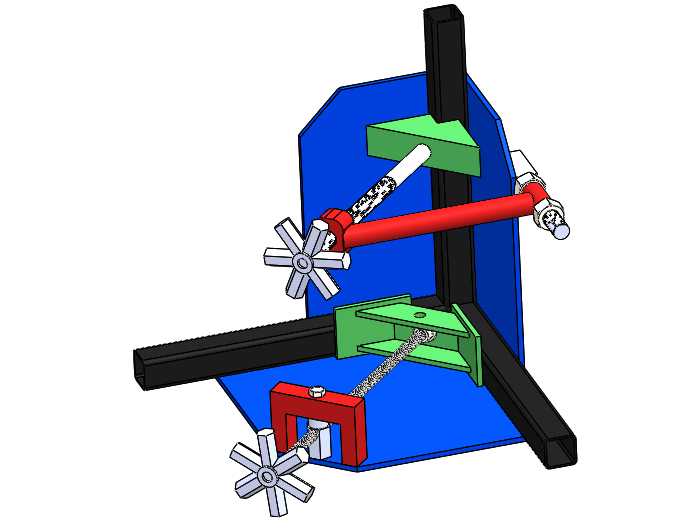

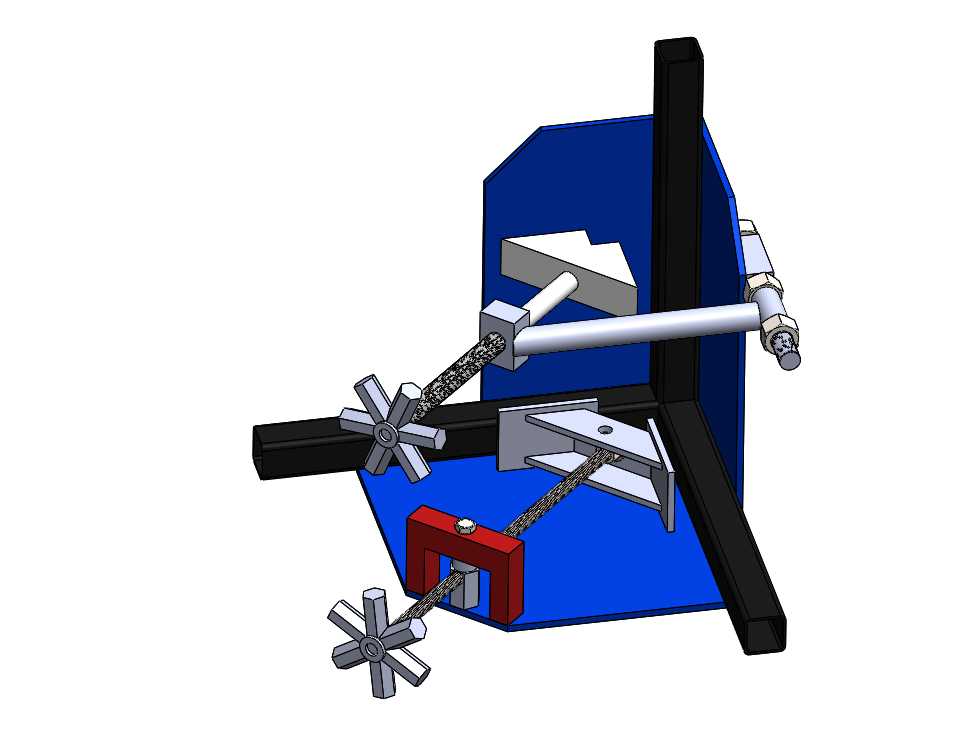

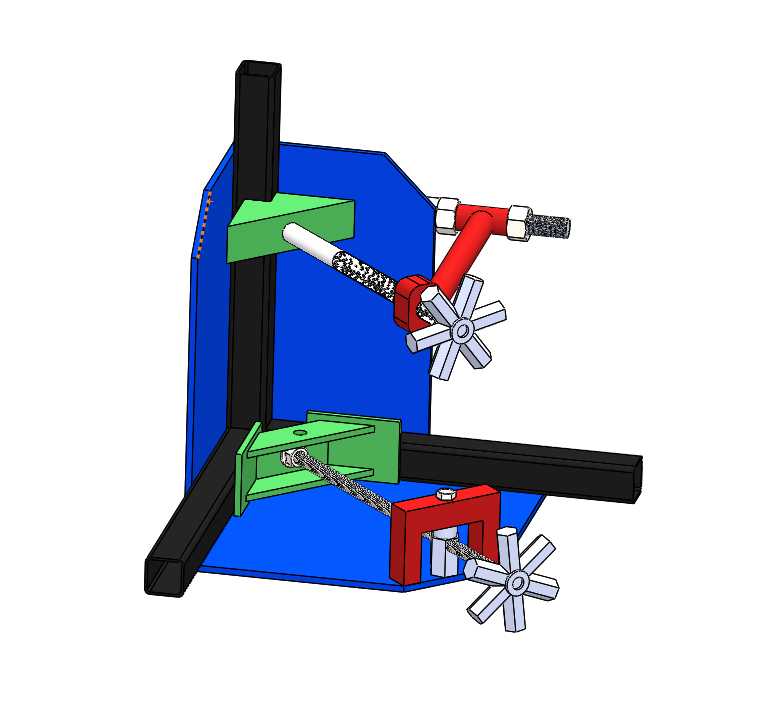

　　从结构布局来看，整套工装以一块带切角的立式蓝色基准板作为核心定位基准面，底部搭配水平布置的支撑基准，两个基准面垂直度经过精加工处理，直接保证待焊方管的直角拼接精度，不需要焊工反复测量调整角度。工装的三个调节轴分别对应不同的定位需求：底部的水平压紧轴负责把贴在水平基准面上的管材压牢，侧上方的斜向压紧轴负责固定垂直方向的管材，还有一个可摆动的第三轴，专门用来在焊接完成后快速让出拆卸空间，不需要把整个压紧机构完全拆开就能取下焊好的工件，大幅缩短装拆的辅助时间。

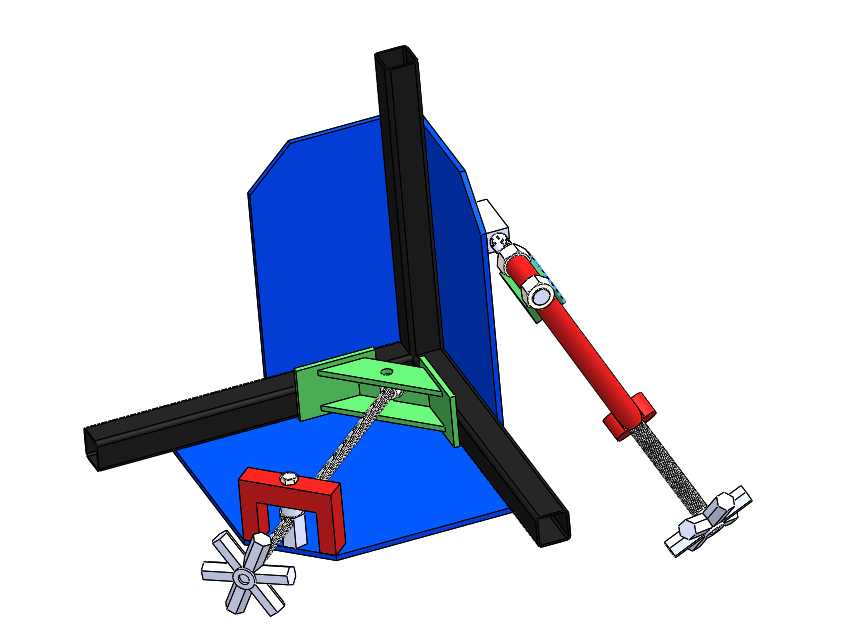

　　压紧执行端采用了快速旋拧的星形把手结构，配合带防滑纹理的压紧螺杆，不需要额外使用扳手类工具，徒手就能完成锁紧和松开操作，螺杆端部的压块做了加宽处理，和管材表面的接触面积更大，锁紧时不会把薄壁管材压出凹陷，也能避免焊接过程中出现压点滑移。两个快速锁紧螺钉的位置经过排布优化，锁紧力的作用点刚好落在管材的重心支撑区域，不会因为单侧压紧导致工件翘起。那个可摆动的第三轴是这套结构的设计亮点，常规的固定式焊接夹具在焊完工件后，因为压紧机构挡住工件的取出路径，往往要把压紧螺杆完全退出来才能拿工件，而这个摆动轴在松开锁紧后可以直接绕铰接点转开，给工件留出足够的取出空间，尤其是焊接带伸出段的长框架时，这个结构的操作便利性会非常明显。

　　这套工装的适配容量覆盖两种常用的方管规格，分别是3.75英寸也就是95mm截面尺寸、4.75英寸也就是120mm截面尺寸的型材，针对更大的工件间隙需求，还可以选配曲臂结构来扩展压紧的覆盖范围，不需要更换整套工装就能适配更大尺寸的工件。安装边界上，整套工装的底部基准板可以直接固定在车间的焊接工作台上，基准板上预留的安装孔位适配常规工作台的T型槽间距，不需要额外做转接板就能完成固定；立式基准板的高度经过优化，不会因为过高导致工装整体刚性下降，也不会因为过低无法对长尺寸的垂直管材提供足够的定位支撑，垂直方向的定位支撑长度足够保证1米以内长度的垂直管材装夹时不会出现倾斜。

　　从实际使用的角度来说，这套工装的结构没有复杂的传动或者气动、液压元件，全部采用纯机械的螺纹压紧和铰接摆动结构，焊接现场的飞溅、粉尘不会对结构的正常动作造成影响，日常维护只需要定期在铰接点和螺杆螺纹处涂抹少量润滑脂就能长期稳定使用，故障率远低于带动力元件的焊接夹具，非常适合中小型机加工、钣金焊接车间的小批量多规格生产场景。在焊接直角框架类工件时，只需要把两根待焊的方管分别贴紧水平和垂直的基准面，依次锁紧两个方向的压紧轴，确认工件贴合无缝隙后就可以开始焊接，焊接全程工件被三个方向的压紧力牢牢固定，冷却过程中产生的收缩应力会被工装的刚性结构抵消，不会出现角度变形、位置偏移，焊完之后只需要松开两个压紧把手，把摆动第三轴转到侧边，就能直接把焊好的工件取下来，整个装夹和拆卸过程不需要额外的辅助工具，一个操作工就能独立完成，相比传统的人工手扶或者简单码铁定位的方式，能把单工位的焊接辅助时间压缩六成以上，同时焊接后的角接角度精度能稳定控制在±0.5°以内，大幅减少后续焊后校正的工作量。

　　结构设计上，所有的受力部件都采用了加厚的型材和钢板焊接后加工而成，压紧臂的截面尺寸经过刚性校核，在满行程压紧的时候不会出现弯曲变形，基准面的平面度和垂直度都经过铣削加工，保证长期使用后定位精度不会因为反复受力出现衰减。各个压紧螺杆的行程做了冗余设计，即使管材的实际截面尺寸有少量的下料误差，也能通过螺杆的行程补偿完成可靠压紧，不会因为工件尺寸的小范围偏差就出现压不紧或者行程不够的情况。
