钢管式休闲卡丁车底盘行走转向结构

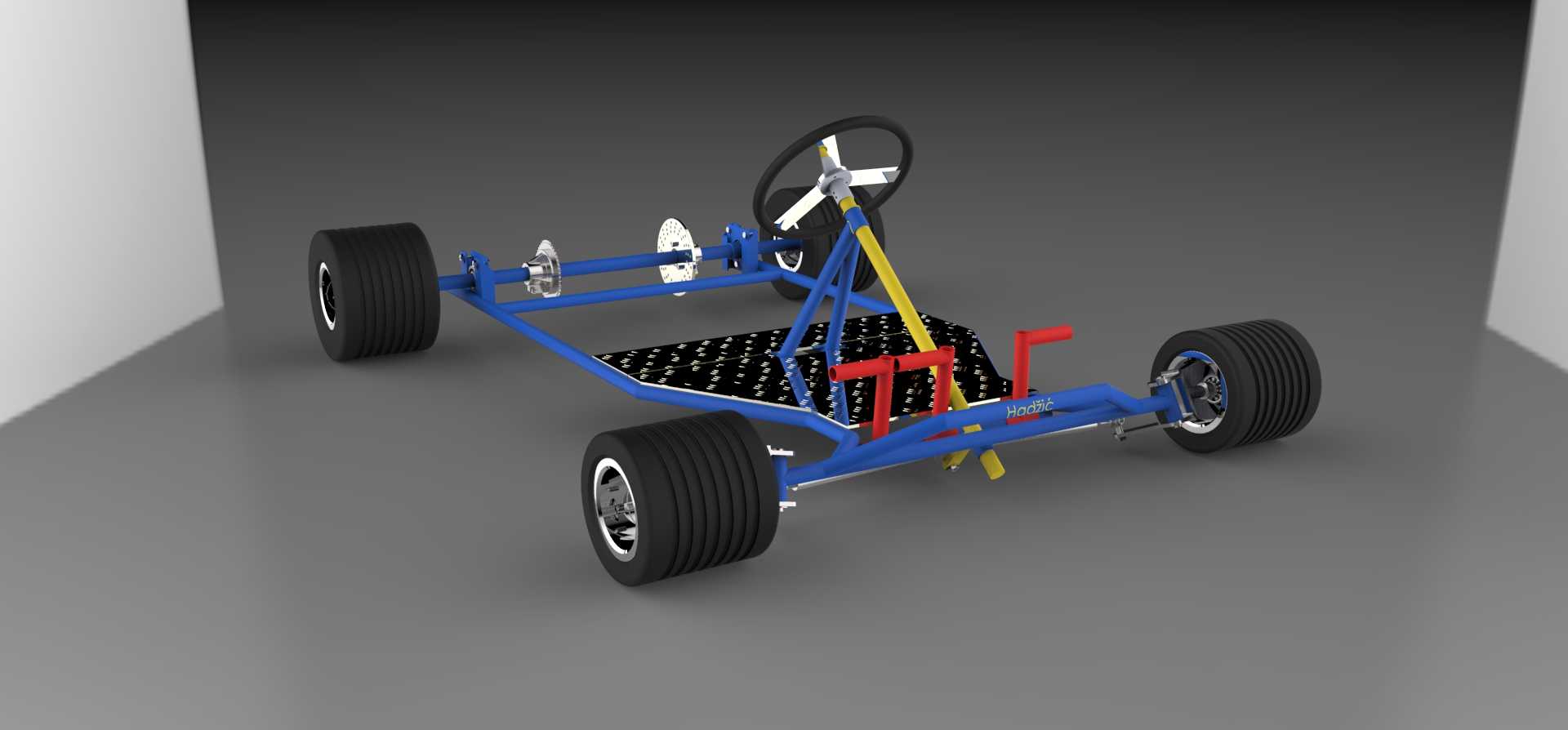

　　这套钢管式休闲卡丁车底盘结构，主要面向小型非道路休闲代步、场地游乐场景使用，整体采用外露式钢管桁架布局，没有额外覆盖外饰件，所有行走、转向、承载结构完全外露，便于后期维护调整与个性化改装。从实际使用场景来看，这类结构常应用于户外场地游乐、园区短途代步、个人DIY改装休闲车辆，相比全封闭车身的量产车辆，结构冗余度低，维护成本极低，使用者可以根据自身需求加装座椅、动力单元、外覆盖件，适配不同的使用需求。

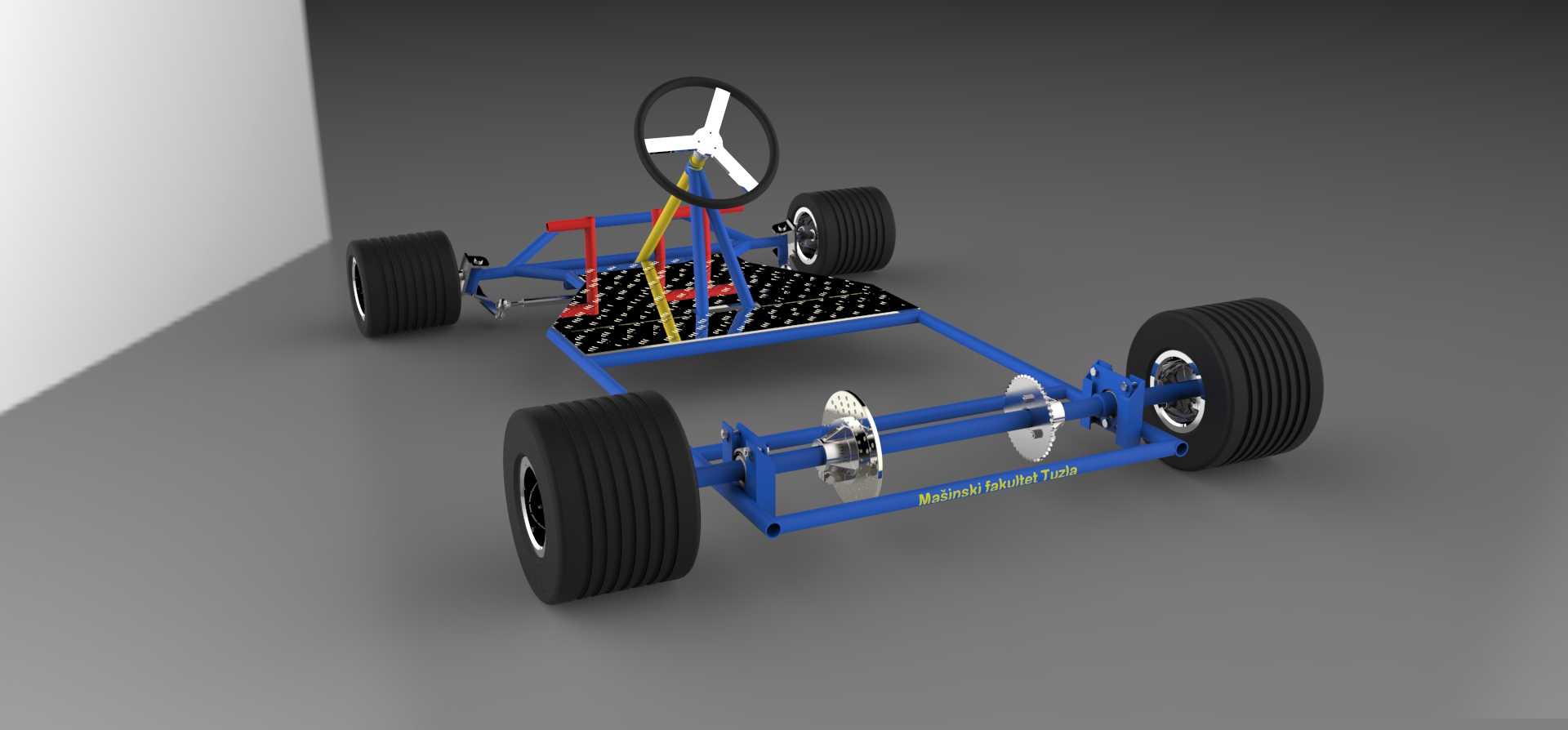

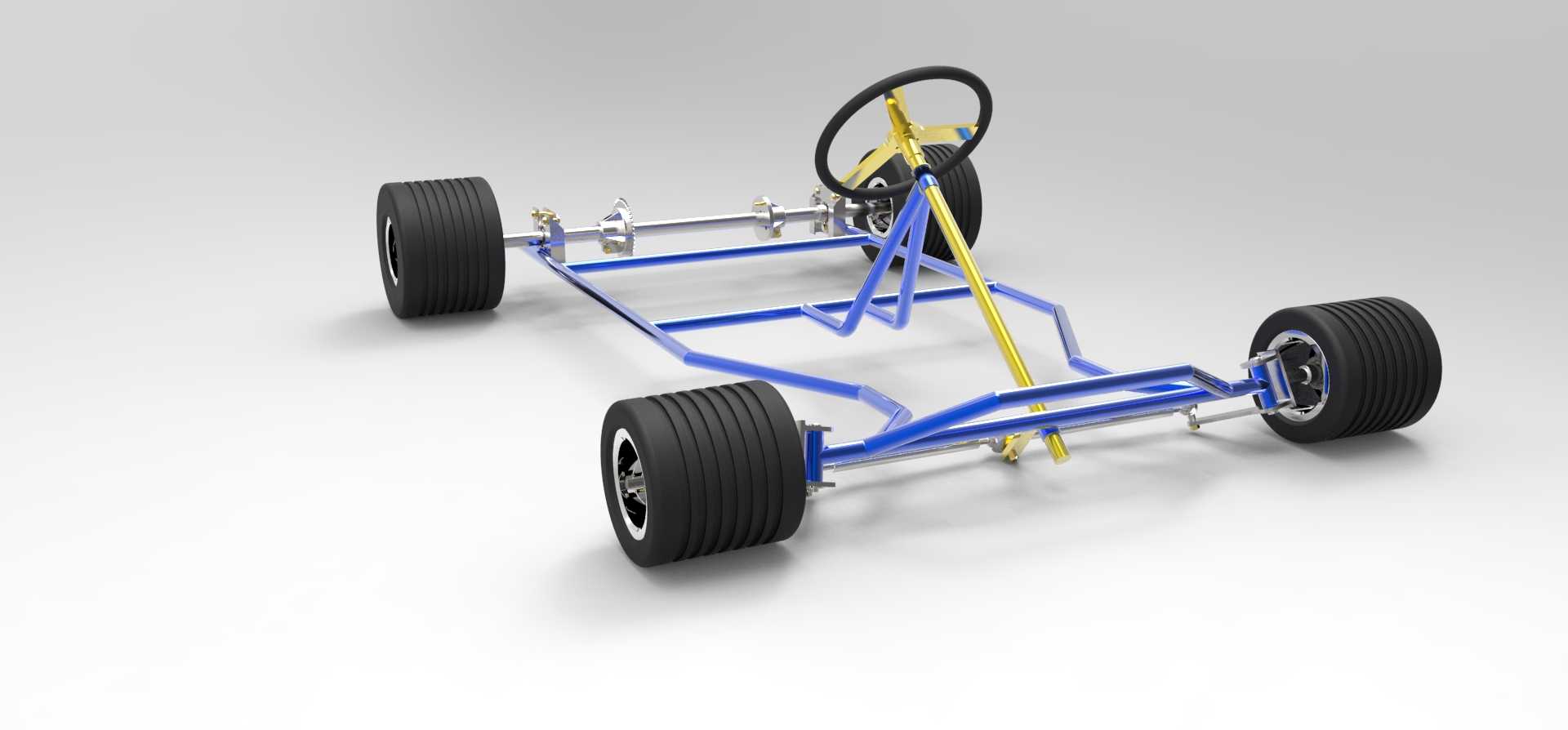

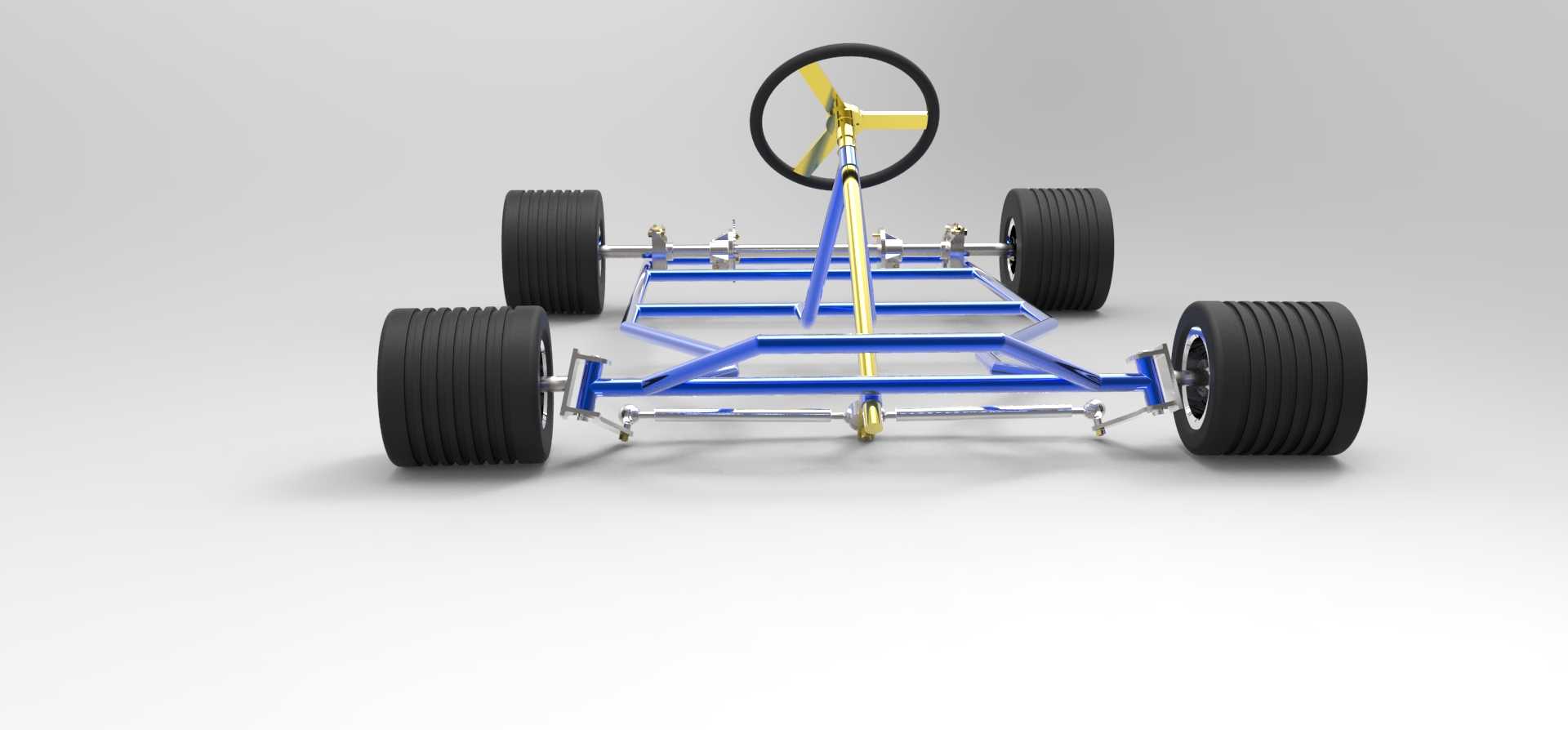

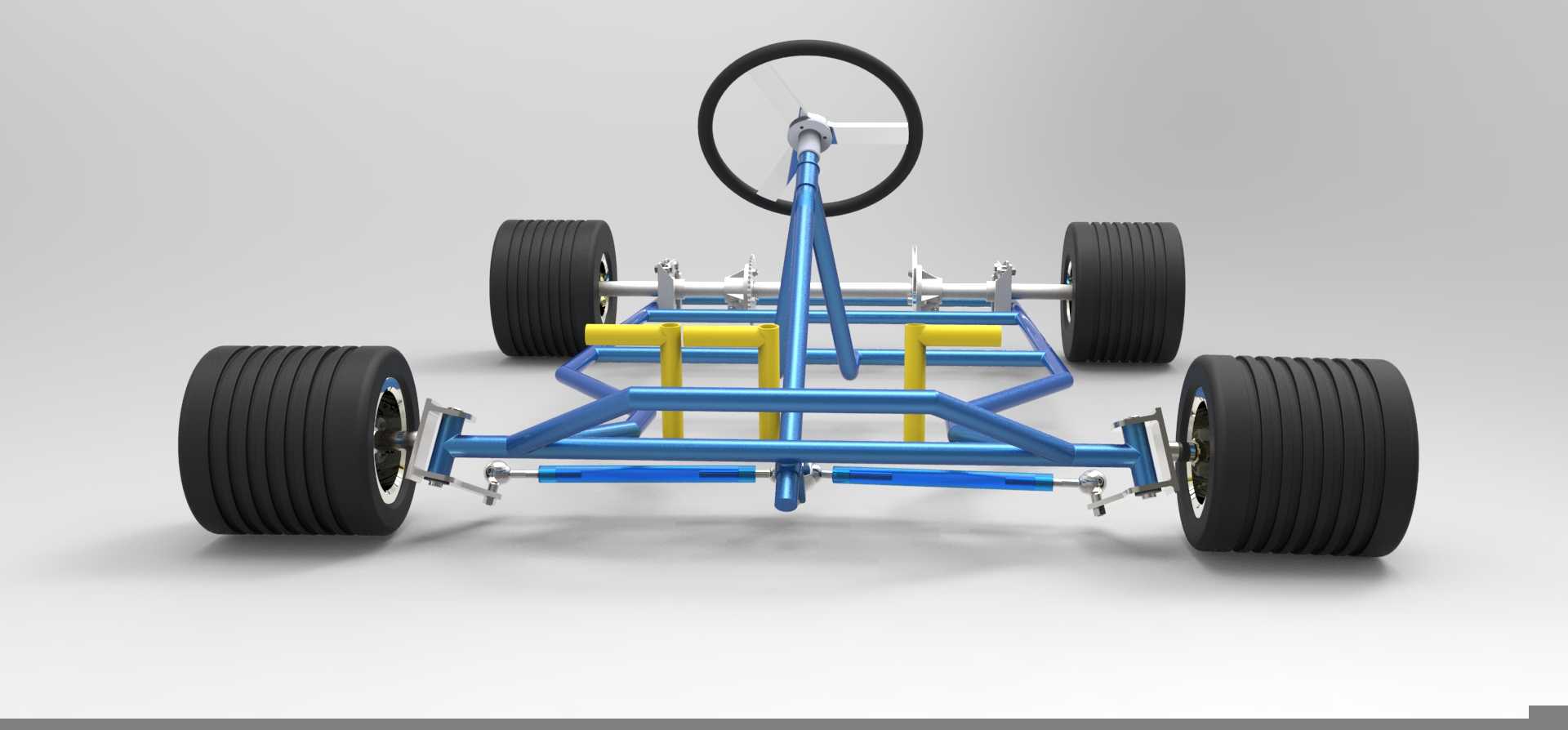

　　从功能特性上看，这套结构已经完成了行走系统与转向系统的核心布局，四个轮组均采用宽幅低压轮胎，搭配小尺寸钢制轮毂，能够在非铺装的草地、砂石路面提供足够的抓地力，同时缓冲路面带来的小幅震动，不需要额外配置复杂的独立悬架结构，依靠轮胎本身的形变就能满足休闲场景下的减震需求。转向系统采用中置方向盘布局，通过转向柱直接连接转向拉杆，转向比设置偏大，操作时不需要大幅度打方向就能完成前轮转向动作，转向节与前轮羊角采用一体化设计，连接点设置了润滑脂加注位，长期使用时可以定期加注润滑脂减少铰接位磨损。车架主体采用圆形钢管弯折焊接成型，主纵梁与横梁的连接位置都做了三角加强结构，避免行驶过程中车架出现扭转变形，车架中部预留了防滑踏板安装位，表面采用冲孔防滑板铺设，既能够承载驾乘人员的脚部重量，也能避免雨天或者沾附泥沙时脚底打滑。

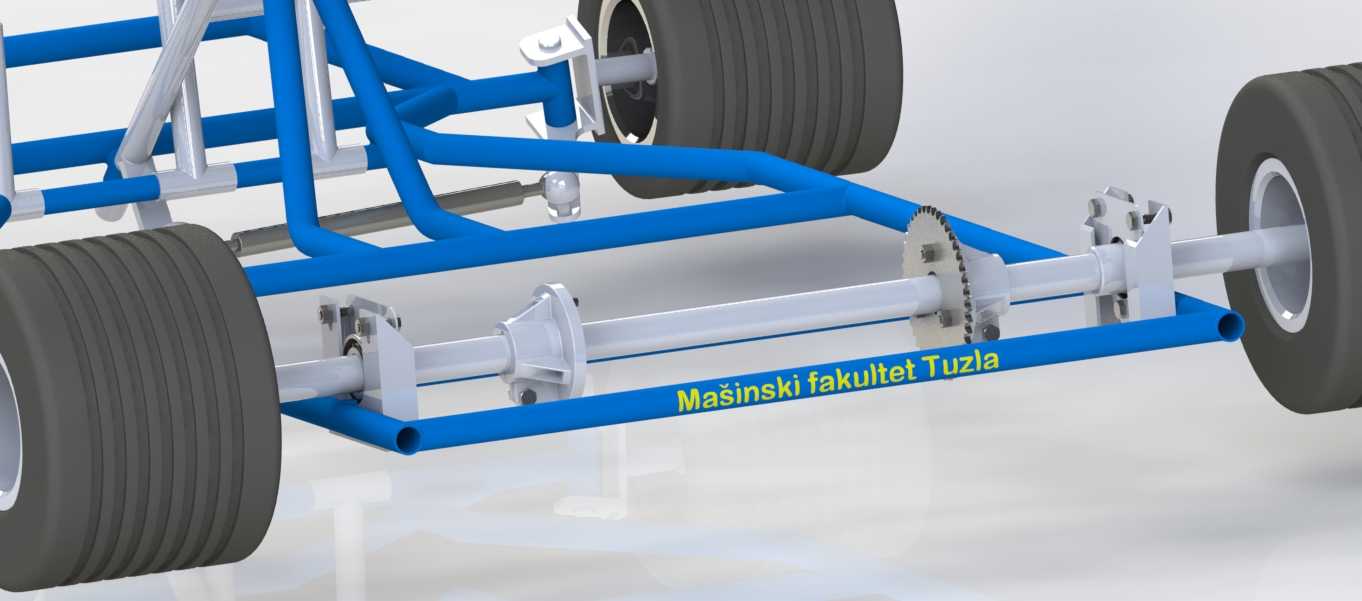

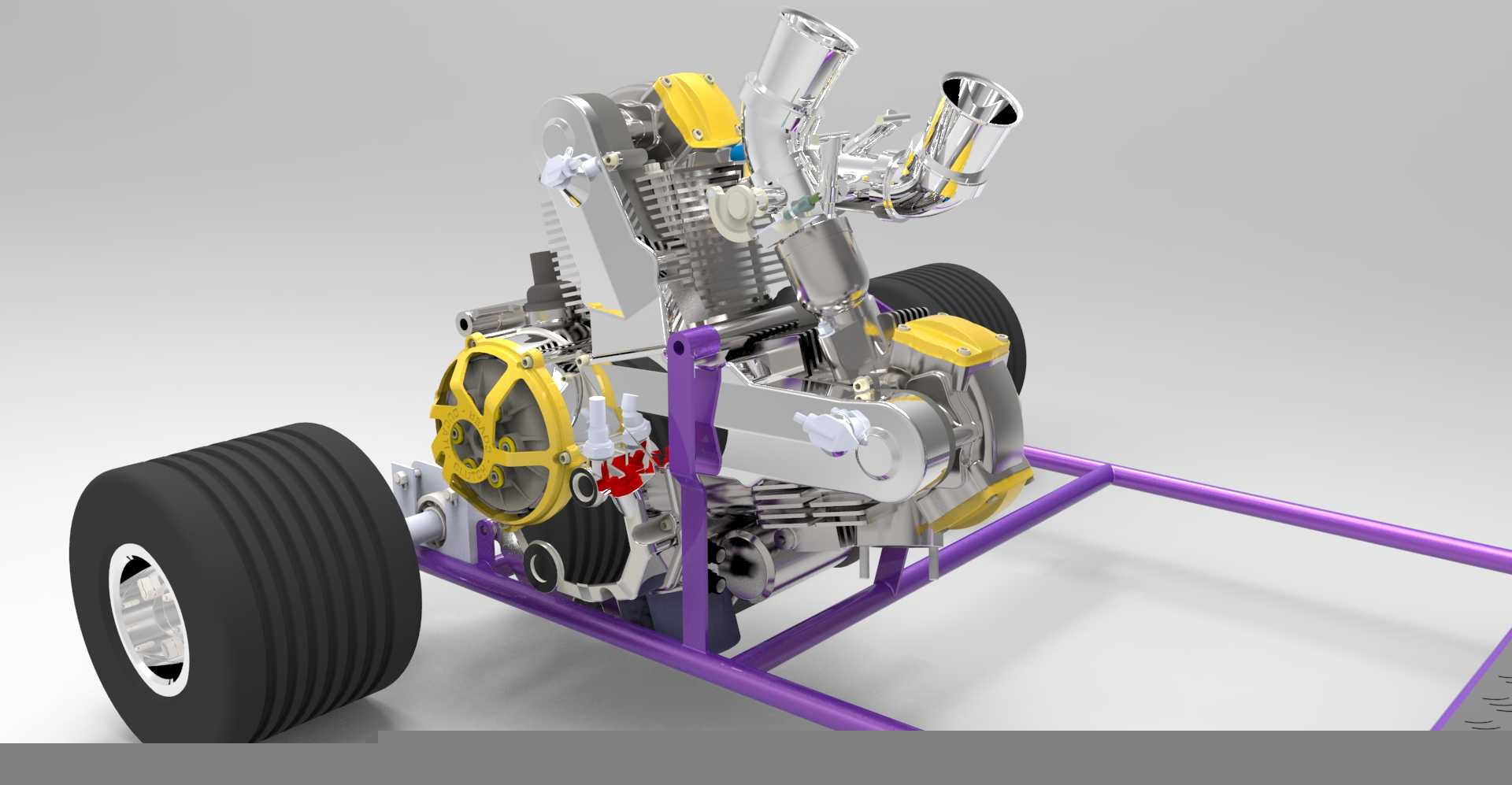

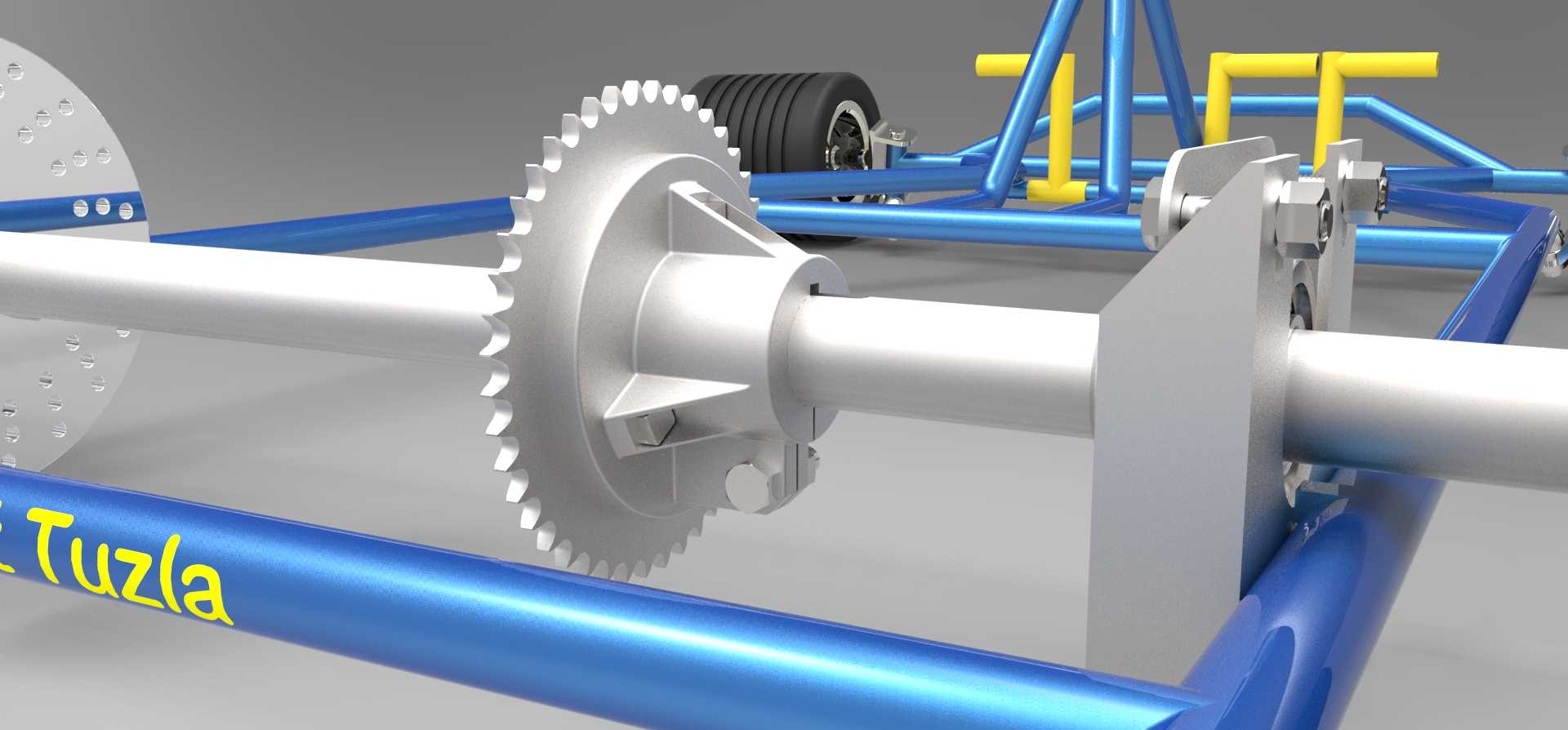

　　设计思路上，这套结构优先考虑了加工便利性与结构可靠性，所有钢管弯折均采用常规冷弯工艺就能完成，不需要复杂的冲压模具，普通的机械加工门店就能完成车架的焊接制作，零部件通用化程度极高，轮组、转向轴承、铰接销轴都采用市面通用的标准件，后期更换不需要单独开模定制。车架前部的转向机构安装位预留了足够的调整间隙，组装时可以根据实际装配误差调整转向拉杆的长度，避免出现转向卡滞或者前轮前束偏差过大的问题。车架后部预留了动力单元的安装空间，可以适配小型汽油机、电动机等不同类型的动力源，安装孔位采用长圆孔设计，能够兼容不同尺寸的动力总成安装，不需要重新在车架上钻孔焊接。

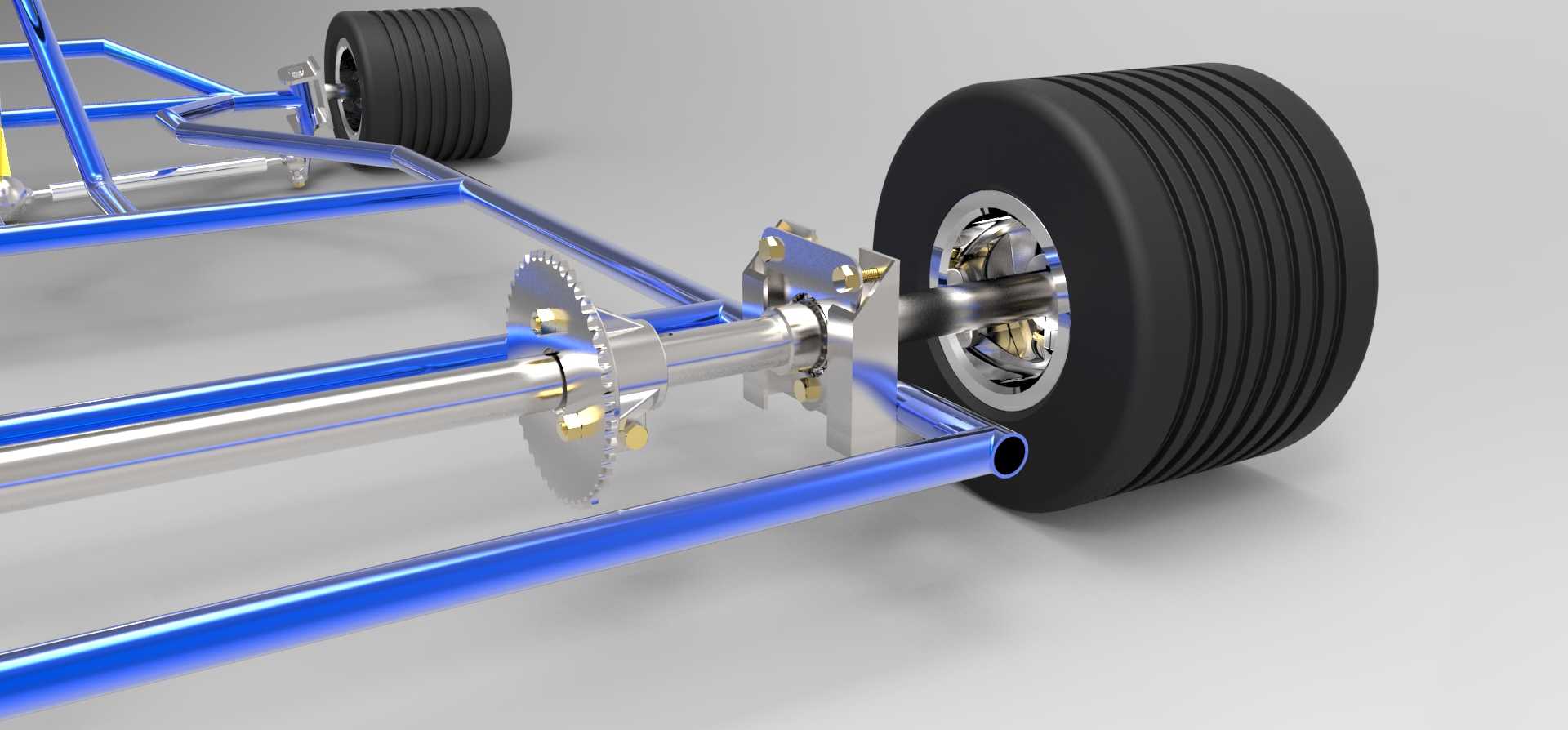

　　从安装边界与尺寸来看，整车轴距控制在1.2米到1.4米区间，轮距在1米到1.1米之间，整体宽度不超过1.2米，能够通过常规的园区步道、游乐场地狭窄通道，最小转弯半径控制在3米以内，在狭小场地内也能灵活转向。车架底部的离地间隙在120毫米左右，能够应对普通的路面起伏、小尺寸石块障碍，不会出现底盘托底的问题。转向柱的安装角度设置为向后倾斜15度，符合普通驾乘人员的操作坐姿，不需要大幅度前倾就能握持方向盘，长时间操作也不容易产生疲劳。车架上的所有铰接连接位都采用销轴加开口销的固定方式，既保证了连接强度，也能在需要拆解维护时快速拆卸，不需要动用焊接或者切割设备。轮组的安装法兰采用四孔通用规格，能够兼容市面上多数小型卡丁车、沙滩车的替换轮毂，后期如果需要更换不同花纹的轮胎或者不同尺寸的轮毂，不需要改动轮轴的安装结构。车架中部的乘员站立/乘坐区域预留了足够的脚部空间，前后方向的空间长度超过600毫米，能够适配不同身高的使用者操作，不会出现脚部空间局促影响操作的问题。
