带密封孔结构的减速器端盖法兰件

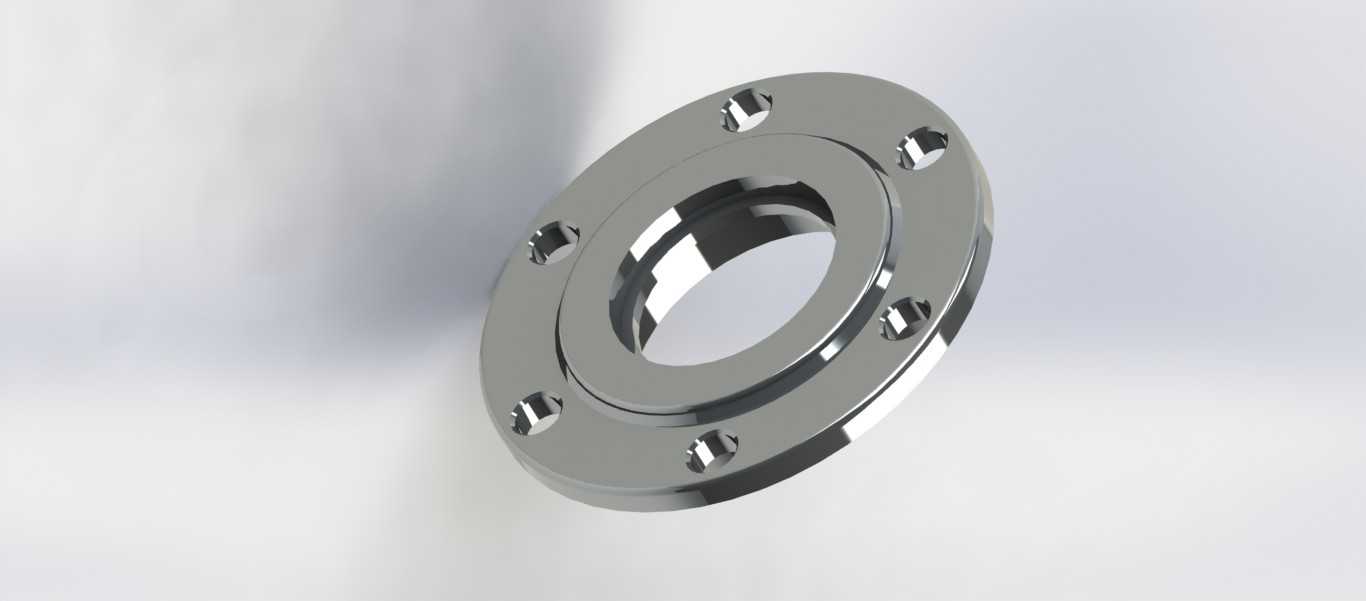

　　在工业传动系统的布局里，这类带密封孔的减速器端盖，是动力传输单元腔体密封的核心承压零件，日常在冶金输送线的减速机组、化工搅拌设备的减速箱、港口起重设备的行走减速机构里都能见到它的安装位，它的核心作用是封闭减速器腔体的轴向端口，同时为输入输出轴的密封组件提供精准的安装基准，避免腔体内部的润滑油脂泄漏，也阻挡外部工况里的粉尘、水汽、切削碎屑进入减速箱内部，破坏齿轮啮合面的润滑状态。从结构设计逻辑来看，这个零件采用了圆盘式法兰主体结构，外圈均匀分布的沉头安装孔，是用来穿设连接螺栓，将端盖整体压紧在减速器箱体的对应端面上，沉孔的设计可以让螺栓头部完全没入零件端面以内，避免螺栓突出后和周边的传动部件、防护外壳产生运动干涉，

　　也能减少外部磕碰对螺栓连接副的损伤。中间的通孔是为轴系穿过预留的通道，孔内侧的台阶结构是用来安装骨架油封或者密封圈的密封位，这个位置的尺寸公差、表面粗糙度要求都比较高，要是密封位的加工精度不够，密封圈安装后就会出现偏磨、压合量不足的问题，直接导致密封失效。设计这类端盖的时候，首先要匹配对应减速器箱体的安装止口尺寸，法兰外圈的安装孔分布圆直径必须和箱体上的螺纹孔位置完全对应，不然现场安装的时候会出现孔位错位，螺栓无法穿入的问题。密封孔的内径尺寸要和所选密封圈的规格匹配，同时要预留合适的压缩量，既要保证密封唇口能和轴表面紧密贴合，又不能因为压缩量过大导致密封圈过快磨损，缩短维护周期。零件的厚度设计要考虑腔体内部的承压能力，

　　尤其是在带压力润滑的减速箱里，端盖需要承受一定的润滑油压力，厚度不足容易出现端面变形，导致结合面渗油。从安装边界来看，这类端盖安装后，法兰背面要和箱体端面完全贴合，安装面的平面度需要控制在合理范围内，不然压紧后会出现局部间隙，就算加了密封垫片也容易出现渗漏。外圈的安装孔数量是根据端盖的直径、承压大小来确定的，均匀分布的孔位可以让螺栓的压紧力均匀作用在整个结合面上，避免局部压紧力不足导致的密封问题。在实际工况应用中，这类端盖还要考虑和外部防护结构的适配，比如有些工况下需要在端盖外侧加装防尘盖，那法兰的外圆尺寸、端面的预留空间就要提前匹配，避免后期加装防护件的时候出现干涉。另外，零件的材质选择一般会根据使用场景调整，

　　普通工况下用灰铸铁或者碳素钢加工就可以满足强度要求，在有腐蚀介质的化工场景里，可能会选用不锈钢材质或者做表面防腐处理，避免零件被介质腐蚀后出现密封面破损。建模的时候要注意各个安装孔的位置度公差，沉孔的深度要统一，不然螺栓锁紧后会出现受力不均的情况，密封位的台阶过渡处要做圆角处理，避免安装密封圈的时候被锐边割伤，影响密封效果。
