带减重槽的盘式啮合传动齿轮

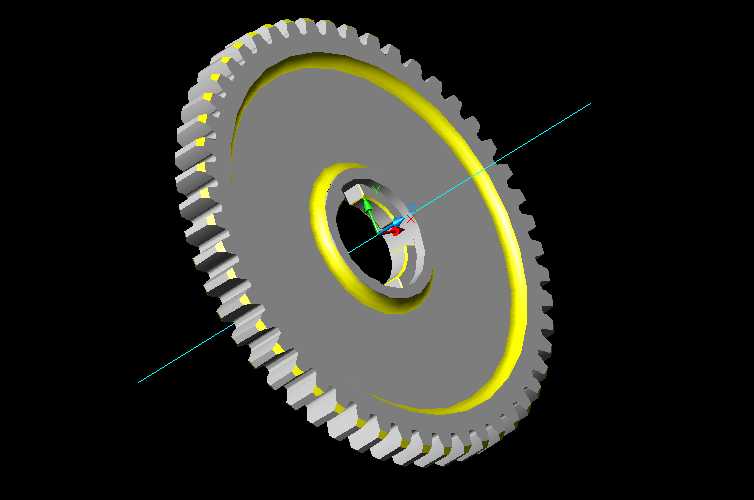

　　这款盘式齿轮的设计核心围绕中低速重载传动场景的实际需求展开，常见于轻工输送设备、小型农机传动箱、通用机床进给机构这类对传动平稳性有要求、但安装空间相对紧凑的工况中。从结构上看，它采用辐板式带环形加强筋的设计，轮缘与轮毂之间的辐板区域做了环形凹槽处理，既能够在保证整体结构刚度的前提下降低零件自重，减少传动过程中的转动惯量，避免启停阶段的冲击载荷对啮合齿面造成额外损伤，同时环形的加强结构也能抵消辐板在热处理过程中产生的形变，控制齿圈的圆度公差，保证啮合时的齿面接触面积符合设计要求。齿部采用标准渐开线齿形设计，齿顶做了微小的倒角处理，能够在装配啮合时避免齿顶棱边与配对齿轮的齿根发生剐蹭，减少初期跑合的磨损量，延长齿轮的实际使用寿命。

　　轮毂部分设计了带键槽的中心安装孔，孔内的键槽采用平键适配结构，能够传递稳定的扭矩，同时轮毂与辐板的过渡位置做了圆弧过渡处理，避免应力集中导致的轮毂开裂问题，适配常见的阶梯轴安装场景，安装时可以通过轴肩实现轴向定位，不需要额外设计复杂的轴向固定结构。从安装边界来看，这款齿轮的轴向尺寸控制在较小的范围内，适合布置在传动箱内轴向空间局促的轴系上，齿圈的径向尺寸经过优化，在满足给定传动比的前提下，不会与相邻轴上的传动件发生运动干涉，设计时已经预留了足够的安全间隙，不需要在装配时额外做避让调整。在实际使用场景中，这类齿轮通常搭配同模数的直齿圆柱齿轮组成定轴传动轮系，能够稳定传递额定范围内的扭矩，传动过程中的噪音控制表现较好，

　　适合转速不超过1500转每分钟的工况，齿面的加工精度能够满足一般工业设备的传动要求，不需要额外做高精度的磨齿处理就能保证传动比的稳定。设计过程中优先考虑了加工工艺性，齿部可以采用滚齿工艺一次加工成型，辐板的环形凹槽可以在车削工序中直接加工完成，不需要复杂的工装夹具，适合批量生产，能够有效控制加工成本，同时零件的结构也适合常规的热处理工艺，齿面淬火后不会因为结构问题产生过大的形变，成品率较高。在设备维护层面，这类齿轮的安装拆卸都比较方便，中心孔的公差配合采用基孔制过渡配合，既能够保证与轴的同轴度要求，也不会因为过盈量过大导致拆卸困难，日常维护时只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的维护操作。从受力角度分析，轮齿的齿根厚度经过校核，能够承受额定载荷下的弯曲应力，不会出现断齿问题，辐板的刚度也经过验证，在满载荷传动时不会产生明显的形变，能够保证齿面的啮合精度，避免出现偏载导致的局部齿面过度磨损。
