二级展开式圆柱齿轮减速箱结构设计

　　在常规工业传动场景里，这类二级展开式圆柱齿轮减速结构的应用覆盖范围极广，从输送线驱动、搅拌设备动力匹配，到小型机床进给机构、轻工包装设备的动力传递单元，都能见到同结构产品的实际落地。区别于单级减速结构，二级传动的布局可以在有限的箱体空间内实现更大的传动比覆盖，同时保证各级齿轮的负载分配更趋合理，避免单级大齿轮带来的径向尺寸超限问题。

　　从实际功能逻辑来看，这套结构的核心作用是匹配原动机与工作端的转速、扭矩差：通常原动机输出转速较高、扭矩偏低，无法直接驱动作业负载，通过两级圆柱齿轮的啮合传动，将高转速低扭矩的输入转化为低转速大扭矩的输出，同时保证传动过程的平稳性与承载能力。展开式的轴系布局，让输入轴、中间轴、输出轴沿箱体长度方向依次排布，各级齿轮的拆装、检修都可以在不拆卸相邻轴系的情况下完成，现场维护的便利性远高于同轴式或者分流式布局的减速结构。

　　设计层面的考量首先围绕轴系刚度展开：输入轴因为直接连接原动机，通常轴径设计偏细，匹配小模数高速级齿轮，高速级齿轮布置在远离扭矩输入的一侧，利用轴的扭转变形抵消部分齿轮啮合时的偏载效应；中间轴作为两级传动的衔接载体，需要同时承受高速级大齿轮与低速级小齿轮的啮合作用力，轴肩定位尺寸、轴承选型都要兼顾两个齿轮的受力方向，轴承采用深沟球轴承或者圆锥滚子轴承的配置，根据实际负载的冲击特性调整，轻载连续运行场景用深沟球轴承降低摩擦损耗，重载启停频繁的场景则用圆锥滚子轴承抵消轴向与径向的复合载荷。输出轴因为要传递最大扭矩，轴径设计最粗，轴伸端的密封结构根据安装场景选择接触式橡胶油封或者非接触式迷宫密封，防止箱体内部润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部破坏润滑环境。

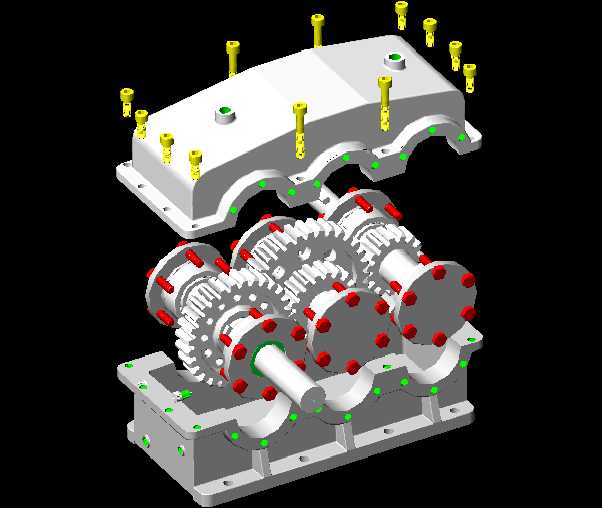

　　箱体部分采用剖分式结构，上下箱盖与箱座通过沿结合面布置的螺栓实现紧固，图中可见的黄色紧固件就是上下箱体的连接螺栓，螺栓的排布沿箱体轴承孔周边、结合面边缘均匀布置，轴承孔附近的螺栓直径更大、间距更小，保证轴承座位置的连接刚度，避免受载后结合面出现缝隙导致漏油或者轴承孔错位。箱盖顶部设计有透气塞，也就是图中箱盖表面的绿色小部件，因为减速箱连续运行时箱体内温度升高、空气膨胀，透气塞可以平衡箱体内外压力，避免内部压力过高冲破密封件。箱座部分设计有安装底脚，底脚面上的安装孔用于将整个减速箱固定在设备机架上，安装孔的间距、孔径尺寸匹配常规工业安装的标准规格，不需要额外加工转接板就可以直接适配多数通用设备的安装基面。

　　齿轮的设计参数匹配上，高速级采用小模数多齿数的搭配，降低高速运行时的传动噪音与啮合冲击，低速级采用大模数少齿数的搭配，保证大扭矩传递时的轮齿弯曲强度，各级齿轮的齿宽根据受力大小调整，低速级齿轮齿宽大于高速级，抵消轴系变形带来的啮合接触面积偏移。所有齿轮与轴的连接都采用平键传递扭矩，齿轮两侧通过轴套或者轴肩实现轴向定位，避免齿轮在轴上窜动影响啮合精度。轴承端盖采用凸缘式结构，通过螺栓固定在箱体轴承孔端面，端盖与轴承外圈之间预留合适的轴向间隙，补偿轴系运行时的热伸长量，防止轴承出现卡滞、过热烧损的问题。

　　从安装边界来看，这类减速箱的输入轴、输出轴轴伸尺寸符合通用传动件的配合公差要求，轴伸端的键槽尺寸匹配标准联轴器、链轮、带轮的安装规格，不需要额外定制连接件就可以完成与原动机、工作负载的对接。箱体的整体外形尺寸控制在常规安装空间的允许范围内，剖分面的高度设计考虑了润滑油的加注量，箱座底部的油池深度足够容纳润滑所需的齿轮油，保证低速级大齿轮转动时可以带起润滑油，实现齿轮与轴承的飞溅润滑，不需要额外配置强制润滑系统，降低了整机的结构复杂度与维护成本。

　　实际选型应用时，需要根据负载的额定扭矩、运行转速、每日运行时长、工况冲击系数来匹配对应的齿轮模数、轴径、轴承型号，这套结构的三维建模完整还原了所有零部件的装配关系，包括螺栓的排布位置、密封件的安装槽位、齿轮的啮合侧隙控制位置，在做设备布局设计时，可以直接导入装配环境校验安装空间，检查与周边部件的干涉情况，也可以作为同类型减速箱改型设计的基础参考，调整齿轮参数、轴伸方向、安装底脚位置就可以快速适配不同的设备安装需求。需要注意的是，这类展开式二级减速结构的高速级齿轮因为距离输出端较远，轴的扭转变形对齿轮啮合的影响需要在设计时做充分校核，当传动比过大时，要合理分配两级传动的传动比，避免中间轴转速过高带来的振动、噪音问题，通常高速级传动比略大于低速级，让两级齿轮的浸油深度保持在合理区间，避免高速级齿轮浸油过深带来的搅油损失过大问题。
