弯管式排气消声筒体结构设计

　　在各类内燃动力设备的排气系统设计中，排气消声组件是兼顾排气导流与噪声控制的核心部件，本次呈现的弯管式排气消声结构，主要适配小排量通用动力机械、小型工程设备以及非道路移动机械的排气端使用场景。从实际工况适配角度出发，这类消声筒体需要同时满足排气背压控制、噪声衰减、安装空间适配三个核心需求，设计过程中需要平衡多维度的工程约束，避免出现消声效果达标但动力损失过大，或是结构尺寸合规但安装干涉的问题。

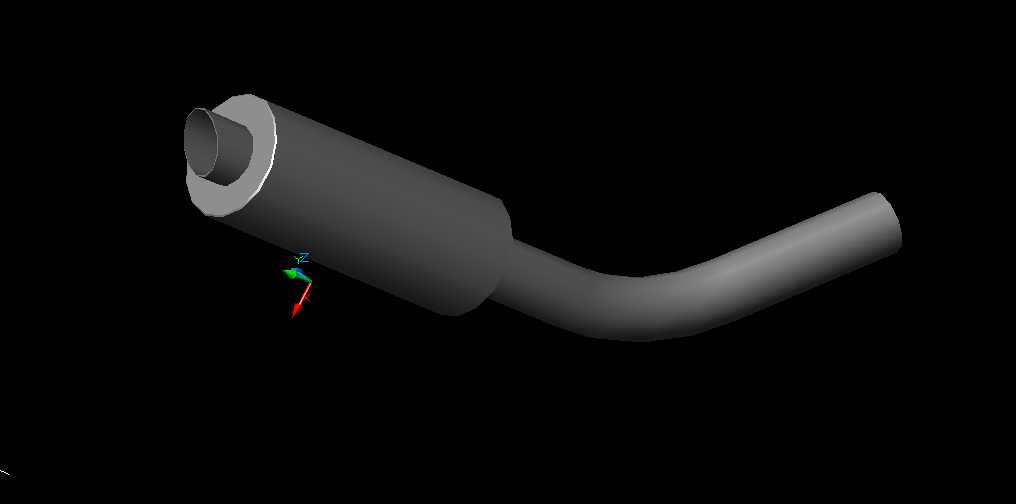

　　从结构功能特性来看，该组件采用直筒消声腔搭配一体式弯管出气的结构形式，进气端采用同轴直连接口，接口处做了加厚翻边处理，能够保证与上游排气歧管对接时的密封可靠性，避免高温排气泄漏带来的安全隐患。消声腔主体为等径直筒结构，内部可根据实际降噪需求配置阻性吸声填充、抗性扩张腔或是阻抗复合式消声结构，直筒形态的腔体能够最大化利用径向空间布置消声单元，在有限的腔体容积下提升宽频噪声的衰减效果，尤其是针对内燃设备排气过程中产生的中低频脉动噪声，直筒扩张腔的结构形式能够通过截面突变实现声能的反射与抵消，无需额外增加过多的结构重量即可达到不错的降噪表现。

　　出气端采用一体化成型的弯管结构，弯管角度适配常见的设备侧出排气布局，能够直接引导排气流向设备侧下方，避免高温排气直吹设备本体部件或是周边操作人员，同时一体式弯管的设计减少了管路对接的密封节点，降低了长期高温振动工况下出现密封失效、接口松脱的概率。设计过程中针对弯管段的曲率半径做了优化，既避免曲率过小导致排气流道截面突变、局部阻力陡增带来的背压上升问题，也控制了弯管段的外伸尺寸，避免整体结构占用过多的横向安装空间。

　　从安装边界与尺寸适配角度来看，该消声筒体的主体直径控制在适配小排量动力设备的区间内，整体轴向长度结合弯管段的延伸尺寸，能够适配多数紧凑型动力舱的安装空间，安装时可通过筒身配套的固定吊耳实现与设备机架的刚性连接，固定点位置经过重心匹配，能够降低设备运行过程中排气组件的振动幅度，避免长期振动导致的管路疲劳开裂问题。进气端接口的内径尺寸匹配常规小排量内燃机的排气出口规格，无需额外做变径转接即可直接对接，减少了现场安装的配件需求。

　　在实际应用场景中，这类消声结构除了适配小型内燃发电机组、小型工程机械之外，也可经过尺寸缩放适配农用机械、园林动力设备的排气系统改造需求，设计时预留了足够的结构调整余量，可根据不同设备的排气温度、排气流量参数调整筒体壁厚、内部消声单元的配置形式，比如针对高负荷持续运行的设备，可适当增加筒体壁厚提升耐热变形能力，针对噪声控制要求更高的使用场景，可在筒体内壁增加耐高温吸声材料层，提升高频噪声的吸收效果。

　　结构建模过程中，针对筒体与弯管的对接位置做了平滑过渡处理，避免流道内出现尖锐棱角导致的排气紊流，紊流不仅会增加额外的排气阻力，还会产生次生的气流噪声，抵消消声结构本身的降噪效果。同时所有接口位置的尺寸公差按照排气系统的常规配合要求设定，既保证对接时的装配便利性，也能满足高温工况下密封件的压缩量需求，不会因为尺寸偏差导致密封压合不足或是装配困难。针对长期接触高温排气的工况，整体结构的圆角过渡处理也能减少热应力集中的问题，避免设备反复冷热循环后在结构尖角位置出现应力开裂，提升组件的整体使用寿命。
