鲁杰里尼发动机配套曲轴结构设计

　　在小型通用内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，这款适配鲁杰里尼机型的曲轴，在设计阶段就围绕单缸/小排量机型的工况特性做了针对性的结构优化。从实际应用场景来看，这类曲轴主要配套小型农用机械、园林动力设备、小型工程辅助动力单元，这类场景的共性是负载波动大、连续作业时间长、维护保养条件有限，所以结构设计上首先要平衡刚性与自重的关系，不能一味追求高强度导致整机重量超标，也不能为了减重削弱关键受力位置的承载能力。

　　从功能特性上看，这款曲轴的曲柄销与主轴颈的过渡位置做了大圆角滚压强化处理，这一设计是为了应对内燃机做功冲程瞬间爆发的冲击载荷，避免应力集中导致的轴颈疲劳断裂，很多同类型曲轴早期失效的问题，都出在过渡圆角的处理不到位，要么圆角半径过小导致应力集中系数过高，要么表面粗糙度不达标形成初始疲劳裂纹源。轴颈表面的设计预留了足够的硬化层深度，适配滑动轴承的配合间隙要求，安装时需要保证轴颈与轴瓦的接触面积达到规定比例，不然会出现早期偏磨、烧瓦的故障。

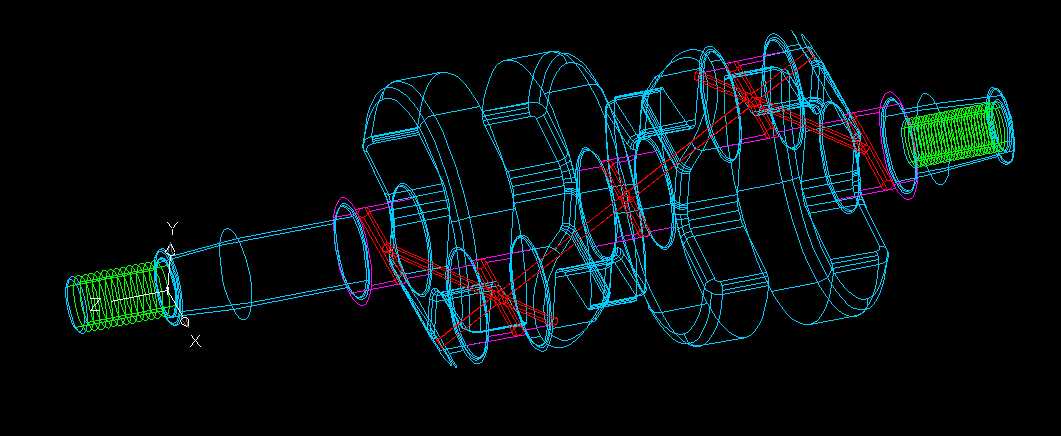

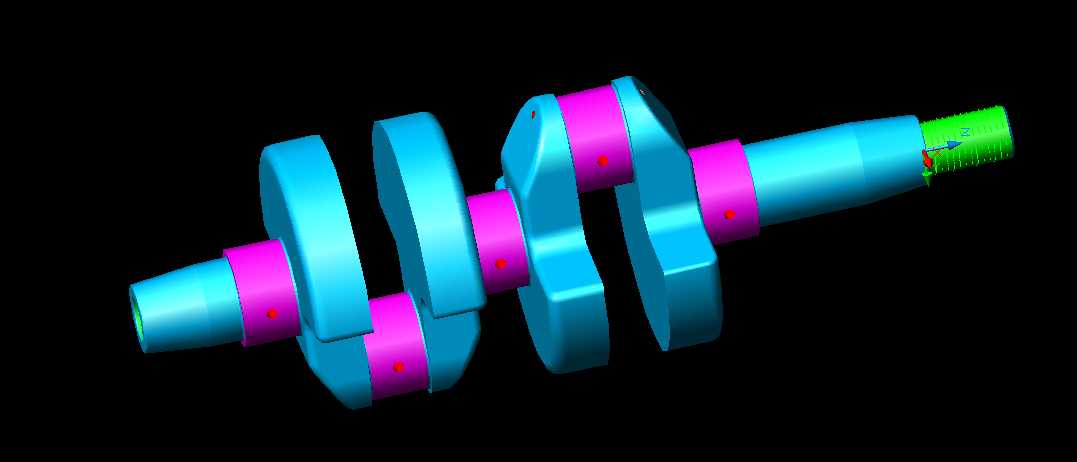

　　设计思路上，这款曲轴采用了整体式锻造结构的建模逻辑，曲拐的布置角度完全匹配对应机型的点火正时与活塞运动行程，平衡块的外形与重量是经过动平衡校核的，在建模阶段就通过质量属性评估调整平衡块的轮廓，减少后续实际生产中动平衡去重的加工量，这一点对于批量生产的零部件来说，能有效降低加工成本、提升生产效率。曲轴的输出端设计有花键连接结构，用来连接飞轮与动力输出端的传动部件，输入端的轴颈结构适配正时齿轮与油封的安装尺寸，油封配合面的表面粗糙度要求较高，建模时特意标注了该位置的形位公差要求，避免安装后出现漏油问题。

　　从安装边界来看，各档主轴颈的同轴度公差是安装时需要重点校验的参数，装入缸体主轴承座时，要保证各档轴瓦的润滑孔道与缸体油道完全对齐，曲轴的轴向窜动量需要通过止推片的厚度调整到设计区间内，窜动量过大会导致齿轮啮合异响、油封偏磨，窜动量过小则会在热机状态下出现轴颈卡滞的问题。曲柄销与连杆大头的配合间隙需要严格控制，间隙过大运转时会产生敲击异响，过小则会导致润滑油膜无法形成，出现连杆大头烧蚀的故障。

　　在实际选型匹配时，要注意这款曲轴的行程参数与原机活塞、连杆的尺寸匹配度，曲拐半径直接决定了活塞的运动行程，若尺寸偏差超过允许范围，会导致活塞在上止点时碰撞气门或者气缸盖，造成整机报废的严重故障。润滑油道的设计是内置在曲轴内部的斜向油孔，建模时已经做了油孔与各轴颈表面的贯通处理，实际生产中要保证油孔内部的清洁度，避免铁屑残留堵塞油道，导致轴瓦润滑失效。这类小型动力用曲轴，在日常运维中需要定期检查轴颈的磨损量，当磨损量超过配合公差允许值时，要及时更换或者修磨轴颈，避免故障扩大影响整机的正常运行。
