工业传动用滚子链节结构三维设计

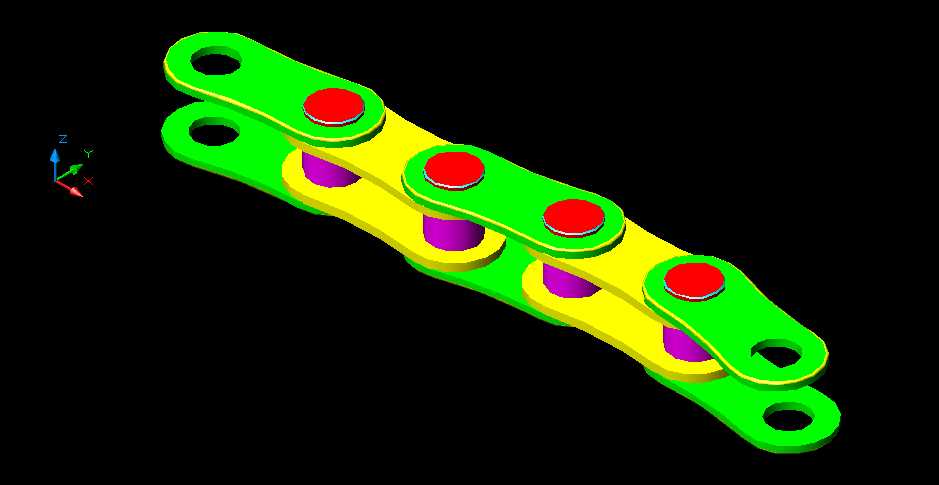

　　在各类工业传动场景中，链传动是应用极为广泛的机械传动形式，相较于带传动，它不存在弹性滑动与打滑问题，平均传动比准确，传动效率更高，传递功率更大，过载能力强，在高温、多尘、潮湿、有油污等恶劣工况下的可靠性表现突出，广泛覆盖输送设备、农业机械、工程机械、摩托车、机床辅机等诸多领域的动力传递与物料输送环节。本次呈现的链节结构，是标准滚子链的基础组成单元，单节链节由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，建模过程中严格遵循通用传动链的配合公差逻辑，还原了各零件间的装配约束关系。从功能特性来看，外链板与销轴采用过盈配合，组成外链节；内链板与套筒同样采用过盈配合，组成内链节；销轴与套筒之间为间隙配合，构成铰链结构，

　　保证链节屈伸时内、外链节可以相对转动，这是链条能够绕链轮弯曲实现啮合传动的核心结构基础；滚子与套筒之间为间隙配合，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，大幅降低链节与轮齿的磨损，延长链条与链轮的整体使用寿命。设计过程中，链板采用8字形外形，这种结构并非随意设计，而是通过等强度计算得出的优化轮廓，能够让链板各个截面的抗拉强度趋近一致，同时减轻链节自身重量，降低传动过程中的惯性冲击，在高速传动场景下，这种轻量化的等强度结构能有效减少动载荷，提升传动平稳性。从安装边界与尺寸逻辑来看，单节链节的核心尺寸包含节距、滚子外径、内节内宽三个关键参数，节距是相邻两销轴中心的距离，是链条最核心的参数，节距越大，链条各零件的尺寸越大，

　　所能传递的功率也越高，但传动过程中的动载荷、冲击、振动也会相应增大，因此选型时需要根据传递功率、转速、工况系数综合匹配对应节距的链条；内节内宽决定了链条与链轮齿宽的适配性，安装时需要保证链轮齿宽能够嵌入内链板之间的间隙，避免出现卡滞、偏磨问题；销轴两端的铆接结构在模型中也做了还原，实际装配中销轴压入外链板后会对两端进行铆头处理，防止外链板在传动过程中从销轴上脱出，保证链节结构的连接可靠性。在实际设备应用中，这类标准链节组成的链条，安装时需要注意两轴的平行度与链轮的共面度，若两轴不平行、链轮偏移，会加剧链条与链轮的偏磨，甚至出现脱链故障；张紧度的调整也需要匹配工况，水平布置的链传动张紧边下垂度一般取中心距的2%左右，

　　垂直布置时需要适当增大张紧力，避免链条在自重作用下与链轮脱开。建模时对各零件的配合间隙做了符合工程实际的还原，比如销轴与套筒的间隙取值需要保证润滑脂能够进入摩擦面，同时不会因为间隙过大导致传动过程中冲击过大；滚子的外径尺寸需要与链轮的齿沟圆弧匹配，保证啮合时滚子能够顺利进入齿沟，不会出现卡滞或跳齿问题。不同工况下的链节设计也会有细节差异，比如用于腐蚀环境的链条会采用不锈钢材质，链板表面做钝化处理；用于食品加工场景的链条会采用食品级润滑脂适配的结构，避免污染物料；用于重载输送场景的链条会加大链板厚度、增大销轴直径，提升整体抗拉强度与抗冲击能力。这个链节模型完整还原了标准滚子链的装配关系与结构细节，能够用于链传动的运动仿真、链轮的配套设计、传动系统的装配干涉检查，也可以作为非标链条改型设计的基础参考，帮助结构设计人员快速理解链传动的核心结构逻辑，减少基础建模的重复工作量，在做输送线设计、传动系统选型校核时，可以直接调用该模型进行装配验证，核对链轮与链条的啮合间隙、链节与周边护罩的安全距离，提前排查安装干涉问题。
