大车右短轴配套转向臂结构设计

　　在重载商用车辆的转向系统设计中，右短轴配套的转向臂是连接转向直拉杆与前轮转向节的核心传力构件，日常作业场景覆盖干线物流货运、工程物料转运、厂区大宗货物短驳等多种重载工况，这类部件的设计合理性直接决定车辆转向动作的响应精度、行驶轨迹可控性以及长期重载下的结构可靠性。不同于乘用车辆的转向臂设计，大吨位车辆的转向臂需要承受满载状态下转向轮传递的路面冲击载荷，同时要匹配转向拉杆的运动行程，避免转向过程中出现机构干涉、传动死点等问题。

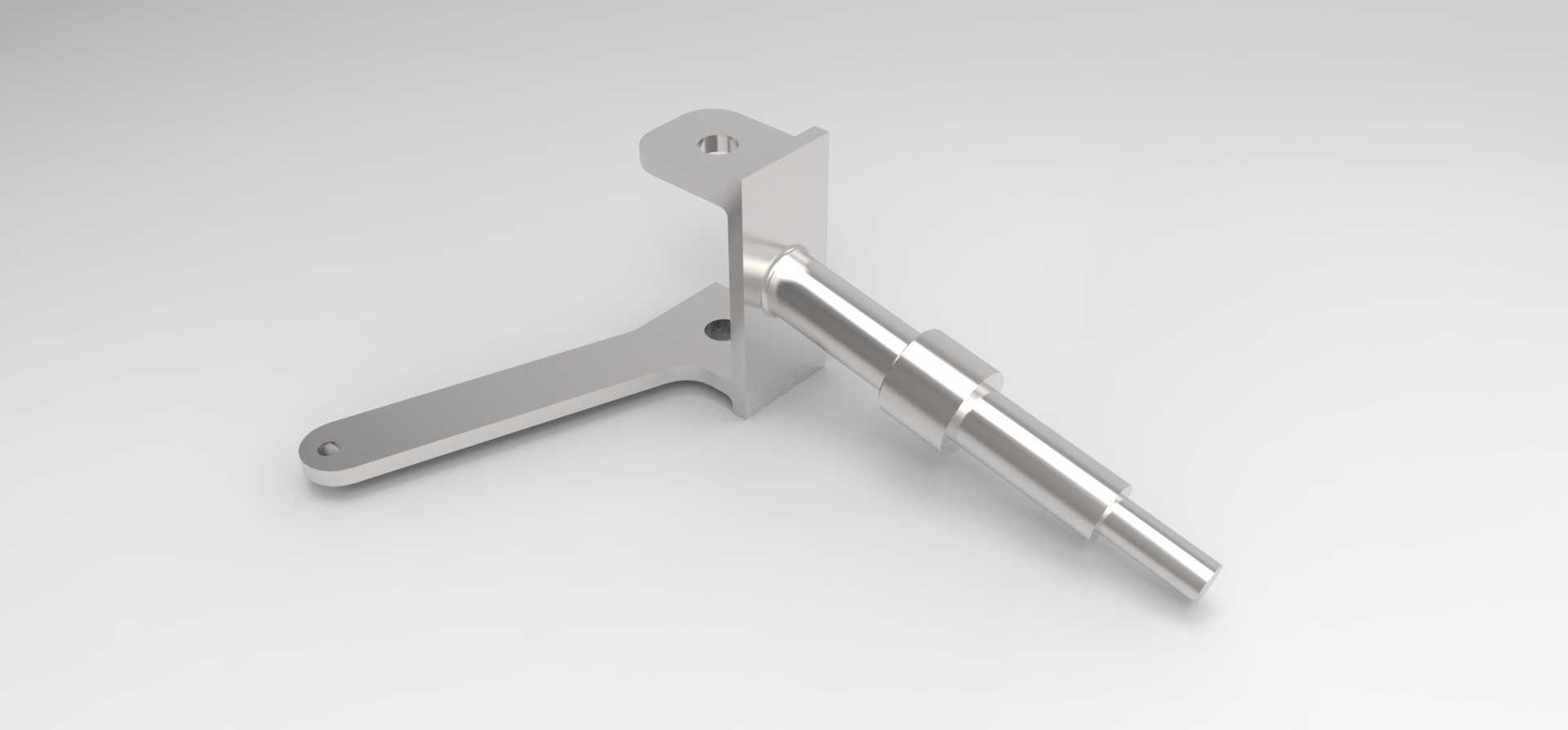

　　从功能特性来看，该转向臂通过锥面配合与右短轴的转向节端实现刚性连接，臂体上预留的球销安装孔用于连接转向直拉杆，当驾驶员转动方向盘时，转向器输出的摆动扭矩通过直拉杆传递到该转向臂，带动短轴上的轮毂总成绕主销转动，实现车辆的转向动作。设计过程中首先需要校核转向梯形的几何参数，确保左右转向轮的转角关系符合阿克曼转向特性，减少轮胎在转向过程中的侧滑磨损，同时要验证极限转向角度下臂体与周边车架、板簧、制动管路的安全间隙，避免满载颠簸或者极限打方向时出现部件磕碰。

　　结构设计层面，臂体采用变截面的异形锻钢构型，在球销安装座与轴套连接的根部做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，因为在实际运营中，车辆频繁转向、过坑洼路面时的冲击载荷会在截面突变位置形成交变应力，长期作用下容易萌生疲劳裂纹。安装边界上，与短轴配合的锥孔锥度严格匹配行业通用的商用车辆转向节锥面标准，保证装配后的锁紧力足够，不会在长期冲击下出现松旷；球销孔的位置度公差控制在0.1mm以内，确保左右侧转向臂的安装一致性，避免出现转向跑偏、左右转向角度不对称的问题。

　　建模过程中需要重点还原臂体的空间角度，因为转向臂并非平面结构，其空间扭转角度是匹配转向拉杆运动轨迹的关键，如果角度偏差超过1度，就会导致转向过程中拉杆出现附加弯矩，加速球销的磨损，甚至导致转向卡滞。外形尺寸上，臂体的有效摆臂长度经过力矩匹配计算，在保证转向器输出扭矩足够驱动前轮转向的前提下，尽可能优化力臂比例，降低驾驶员的转向操作力，即使是配备液压助力转向的车型，合理的力臂设计也能降低助力系统的工作负荷，减少液压系统的能耗与发热。

　　在实际装车验证环节，该类转向臂需要经过100万次以上的交变载荷疲劳测试，模拟车辆全生命周期内的转向动作与路面冲击，确保臂体不会出现变形、断裂问题；同时要做台架干涉测试，模拟悬架跳动到上下极限位置、转向打到左右极限位置的全工况组合，验证臂体与周边部件的最小间隙保持在安全阈值以上。对于维修替换场景，该转向臂的安装尺寸完全匹配对应车型的右短轴接口，不需要额外做改装适配，直接按照原厂装配工艺压装锥面、锁紧固定螺母、安装球销即可完成更换，替换后需要做四轮定位校验，调整前束与转向角参数，确保转向性能恢复到原厂设计状态。

　　不同于底盘上的其他承载部件，转向臂属于安全件，其结构强度、尺寸精度直接关系到车辆的行驶安全，设计过程中每一处圆角、每一个安装孔的位置都经过严格的受力仿真验证，在保证结构强度满足3倍以上安全系数的前提下，尽可能优化臂体的构型，去除非必要的冗余材料，降低部件自重，减少簧下质量，提升车辆的行驶平顺性。
