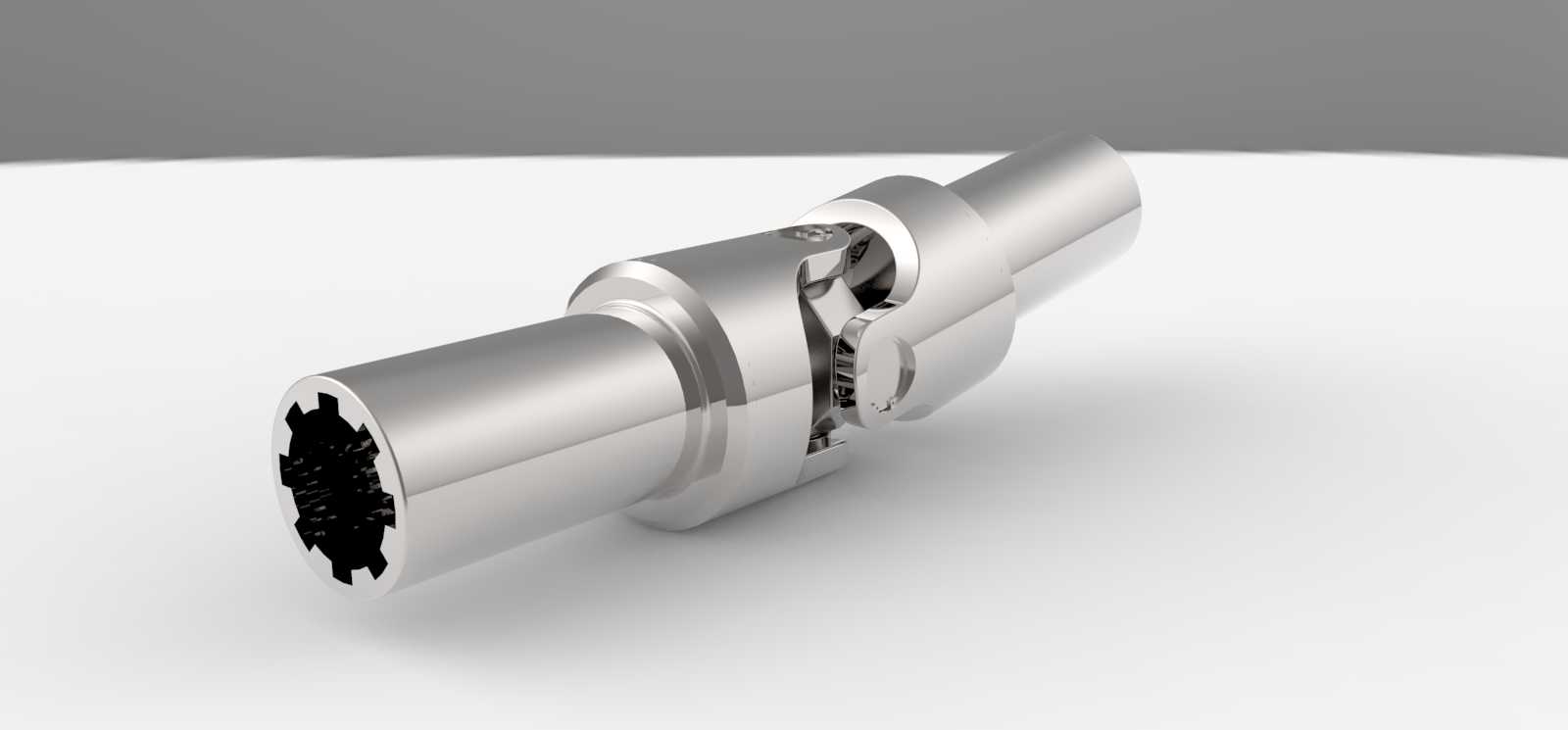

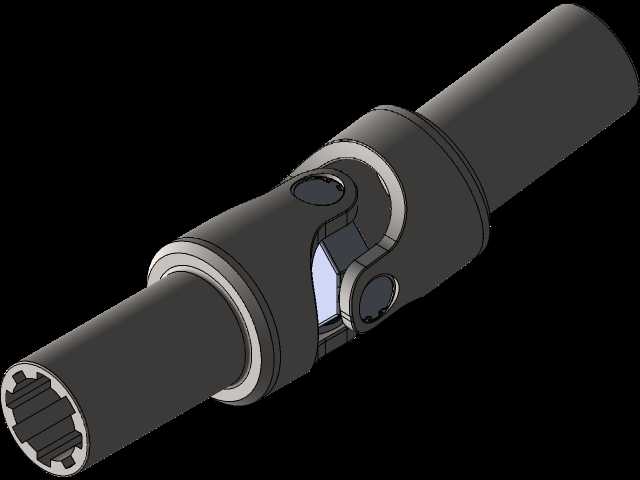

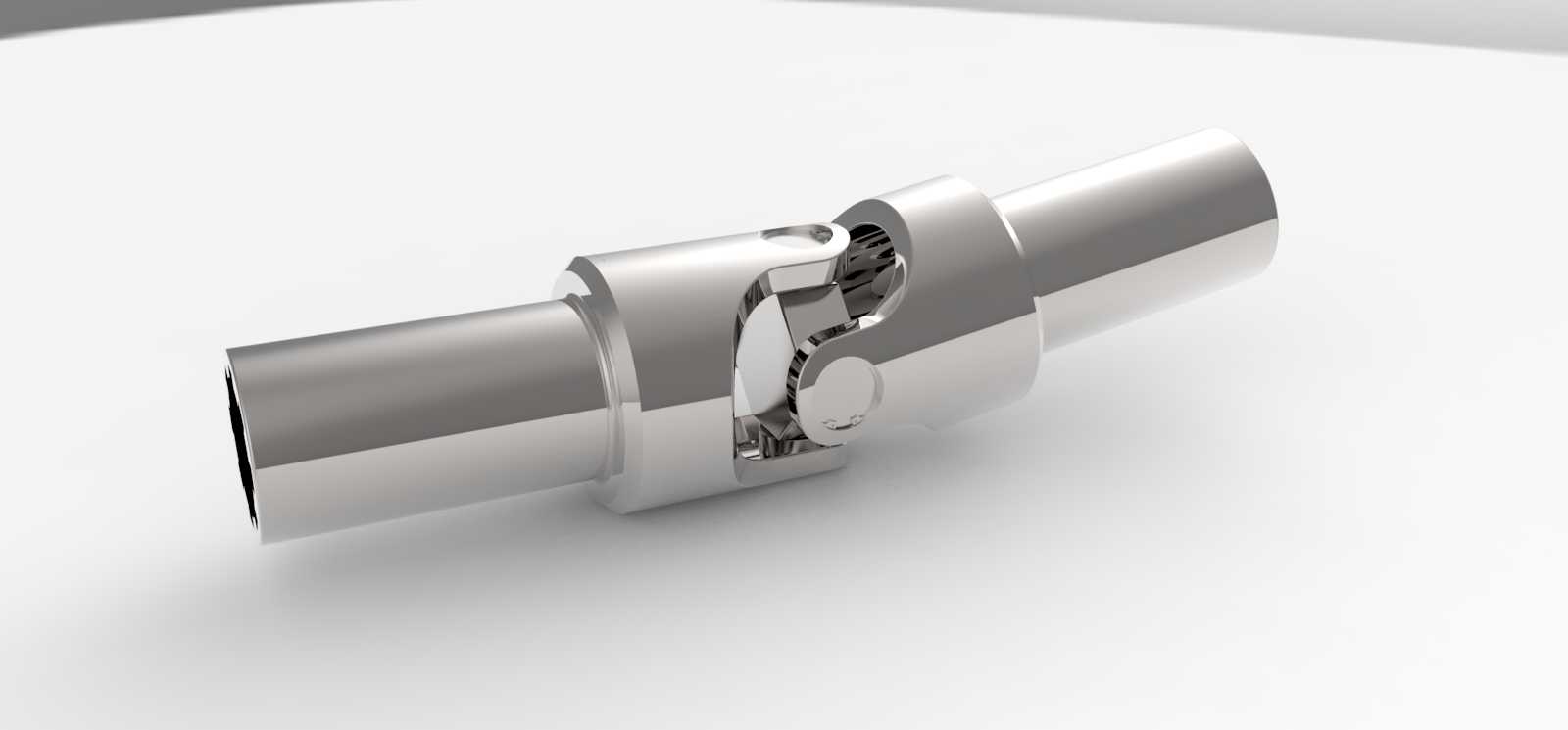

带花键连接端万向节动力输出轴结构

　　这类带十字万向节结构的动力输出轴，常应用在存在轴线夹角偏差的动力传递场景中，比如小型工程机械的行走机构动力输出、农用机具的动力接驳、工业设备中跨安装位的扭矩传递工位，能够补偿两连接轴之间的轴向角度偏移，避免刚性连接带来的轴系憋劲、轴承过载损坏问题。从结构设计来看，轴体一端采用内花键结构，能够直接与配套的外花键动力输出端啮合，花键齿的接触面积大，可传递的扭矩远高于平键连接，适合中高负载的动力输出场景，花键端的齿形加工精度直接影响传动的平稳性，建模时需要严格匹配花键的模数、齿数、压力角参数，保证装配后无卡滞、无过大传动间隙。中间的十字万向节部分采用分体式叉架结构，两个叉架分别与两端轴身一体加工或过盈压装配合，

　　十字轴的四个轴颈与叉架的安装孔之间预留轴承安装位，实际生产中会在此处加装滚针轴承降低转动摩擦阻力，建模时需要考虑轴承的安装间隙、密封件的布置空间，避免装配时出现干涉。另一端的光轴段可根据安装需求加装连接法兰、联轴器或者直接与传动轮配合，轴身的台阶结构用于轴向定位，安装时可通过轴肩抵住配套轴承的内圈，实现轴系的轴向固定，避免运转过程中出现轴向窜动。在安装边界方面，这类轴件的总长度需要匹配两端动力部件的安装间距，万向节的最大摆角决定了两轴允许的最大轴线偏角，选型时需要确认实际安装工况下的轴系偏移量是否在万向节的补偿范围内，避免超角度使用造成万向节过早磨损、十字轴断裂。花键端的配合长度需要与动力输出端的花键轴长度匹配，

　　保证啮合长度达到设计要求，避免局部齿面应力过大造成花键崩齿。轴身的直径参数需要根据传递的额定扭矩、转速做强度校核，高转速工况下还需要做动平衡校验，避免运转时出现过大振动影响整套设备的运行稳定性。建模过程中，万向节的十字轴与叉架的配合间隙需要按照实际公差要求设定，既要保证转动灵活无卡滞，又要避免间隙过大造成传动回差，花键部分的建模需要严格遵循渐开线花键或者矩形花键的齿形参数，保证齿形的准确性，避免后续加工出的零件无法正常装配。轴身的过渡圆角需要按照应力集中系数要求设计，在台阶变化处避免直角突变，降低轴件在交变载荷下出现疲劳断裂的风险。这类动力输出轴在实际使用中，需要定期对万向节的十字轴部位加注润滑脂，减少摩擦磨损，延长部件使用寿命，

　　安装时需要保证两端轴的支撑轴承同轴度在允许范围内，即使有万向节做角度补偿，过大的同轴度偏差依然会造成额外的运转阻力、振动和噪声。在不同的应用场景中，轴身的材质选择也有区别，普通工况下采用45号钢调质处理即可满足强度要求，重载或者冲击载荷较大的工况则需要采用40Cr等合金结构钢做调质加表面淬火处理，提升轴件的强度和耐磨性能。花键部分的表面硬度需要达到设计要求，避免频繁正反转工况下出现齿面磨损、打齿问题。万向节叉架与十字轴的配合面需要有足够的硬度和加工精度，保证转动的平顺性。
