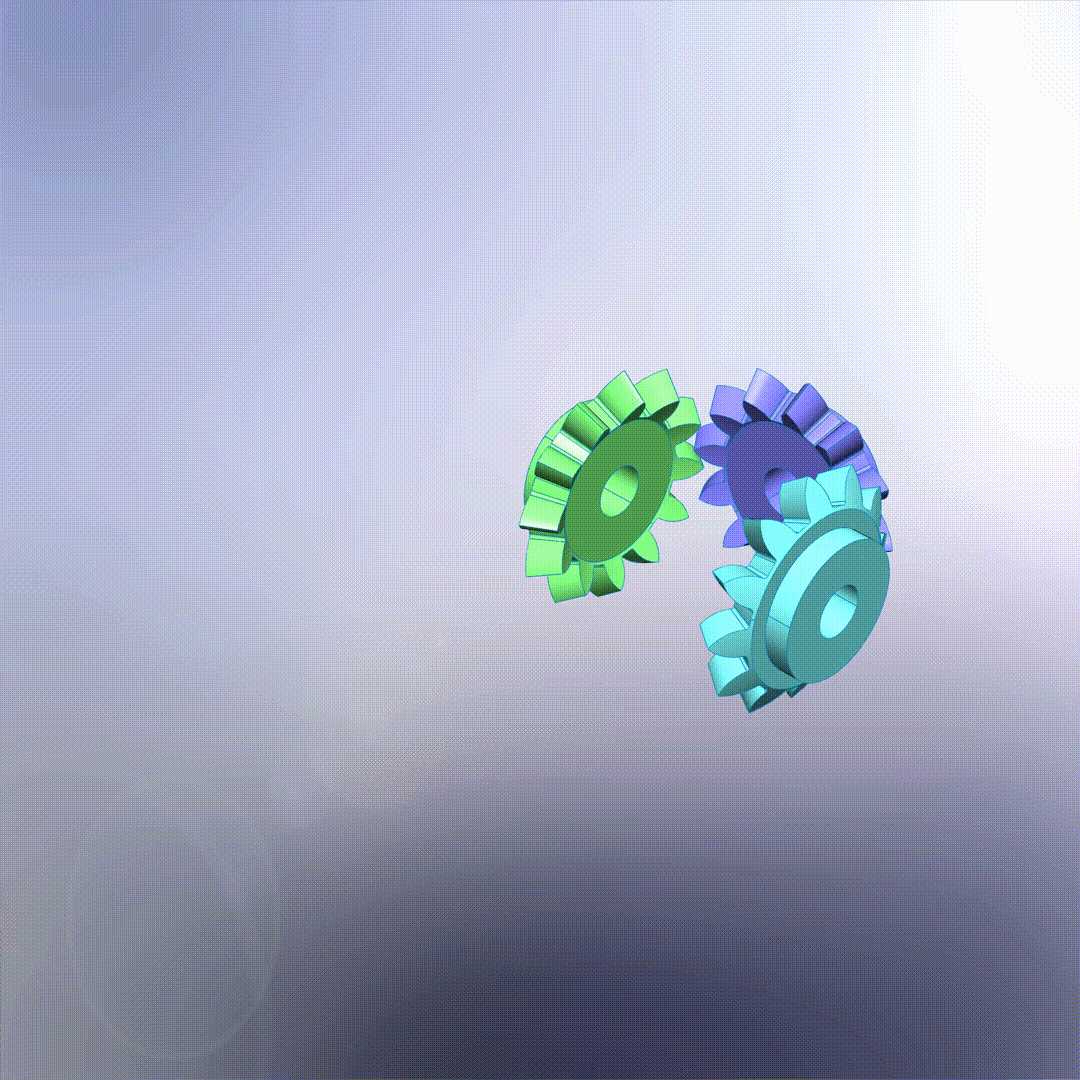

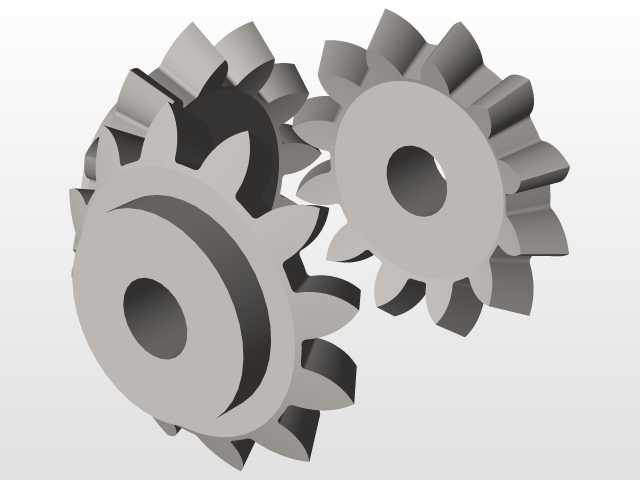

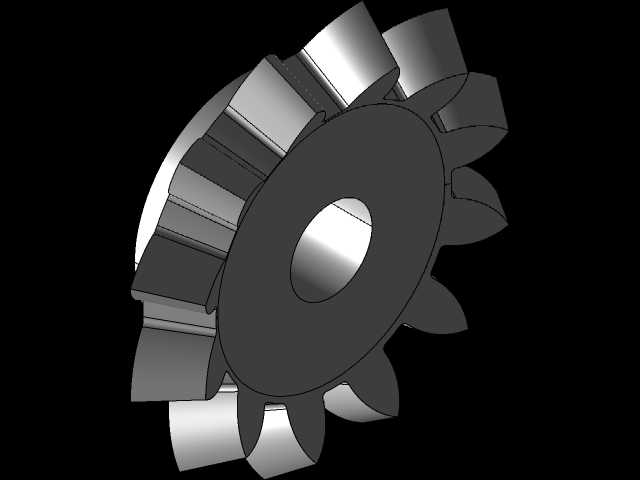

这套小齿轮组合结构,核心服务于中小载荷工况下的平行轴动力换向与转速匹配需求,在轻工输送线、小型自动化专机、桌面级加工设备的进给机构里都能找到适配场景,区别于重载工业齿轮的大模数设计,这类小齿轮总成更侧重传动平稳性与安装空间的紧凑性,适配常规伺服电机、小型减速电机的输出端动力接驳。从实际使用逻辑来看,三个不同齿向、不同色彩区分的齿轮件,分别对应不同的传动啮合副:直齿结构负责定传动比的平行轴动力直连,传动过程无轴向力,对支撑轴承的载荷要求更低,适合输入端的一级动力传递;两个斜齿结构则通过齿面的渐进啮合特性,降低高速运转下的齿面冲击与传动噪音,适合对运行静谧性有要求的中端传动环节,不同齿形的搭配,能在有限的安装空间内同时实现动力分流、
转向切换两个核心功能,不用额外增加惰轮组件来调整传动方向,能有效压缩整套传动机构的占用空间。设计过程中首先锚定的是安装边界约束,三个齿轮的中心距严格按照模数、齿数、变位系数的匹配关系计算得出,避免出现根切、齿侧间隙过大或啮合卡滞的问题,齿顶圆、齿根圆的尺寸公差预留了常规加工的精度余量,不管是采用注塑成型做非金属轻量化件,还是采用45号钢调质后滚齿加工做金属承载件,都能直接套用现有尺寸参数做工艺适配。齿轮的轮毂部分做了等直径的中心通孔设计,孔位公差适配常规的圆轴平键连接方式,键槽位置统一设置在齿槽的对中位置,避免装配时出现键槽与齿位错位导致的动平衡偏差,轮毂端面没有多余的凸台结构,能直接贴紧轴承内圈或轴用挡圈做轴向定位,
不需要额外加工定位台阶,降低轴类零件的加工复杂度。从传动特性的匹配角度,这套齿轮组合的齿面重合度经过校核,斜齿部分的重合度大于2,能保证运转过程中始终有两个以上的轮齿参与啮合,降低单齿承受的接触应力,延长齿面的耐磨寿命;直齿部分的齿顶修缘量按照中小载荷工况的标准值设置,能抵消齿轮加工、装配过程中产生的少量同轴度误差,避免轮齿啮入啮出时的刚性冲击。实际装配时,三个齿轮的啮合侧隙控制在0.02-0.05mm区间,既不会因为侧隙过小出现运转卡滞、热胀咬死的问题,也不会因为侧隙过大出现传动回程误差,适配多数需要正反转切换的传动场景,不会因为反向间隙过大导致传动定位失准。考虑到不同应用场景的润滑需求,齿轮的齿根位置预留了足够的存油空间,
不管是采用脂润滑的低速开式传动场景,还是采用油润滑的闭式齿轮箱场景,都能保证齿面在运转过程中形成稳定的油膜,降低齿面的磨损速率。齿轮的外形没有做多余的轻量化镂空设计,一方面是小尺寸齿轮本身自重较低,镂空带来的减重效果十分有限,另一方面完整的轮辐结构能提升齿轮整体的抗扭刚度,避免频繁正反转过程中出现轮辐变形,导致啮合精度下降。在设备选型适配时,这套齿轮组合可以直接匹配中心距符合设计值的安装腔体,不需要额外调整轴系位置,三个齿轮的轴向定位尺寸统一,能共用同规格的轴用挡圈与深沟球轴承,减少备件的种类,降低后期设备维护的配件管理成本。针对不同的载荷需求,只需要调整齿轮的材质与热处理工艺,不需要修改外形与啮合参数:低载荷、低转速场景可以采用POM、尼龙等工程塑料直接注塑成型,能进一步降低传动噪音与自重;中等载荷场景可以采用45号钢调质处理,齿面硬度达到HB220-250即可满足使用需求;有耐磨要求的高速场景可以采用20CrMnTi渗碳淬火,齿面硬度达到HRC58-62,能大幅提升齿面的接触疲劳强度。
