平底锅防弹性能验证仿真结构

　　日常民用的铸铁平底锅，原本是厨房烹饪场景里的煎制炊具，依靠平整的盘底均匀传导热量完成食材加热，盘沿的弧度设计既可以阻挡烹饪时的油花外溅，也方便翻炒时食材的聚拢，常规使用场景下仅需要承受明火加热的温度载荷与锅铲接触的轻微摩擦，结构设计时优先考虑的是导热均匀性、握持平衡感与长期受热的抗形变能力，几乎不会涉及高速冲击下的结构强度考量。而本次建模的核心出发点，是针对游戏设定中平底锅可抵挡步枪子弹的情节做工程层面的验证还原，把日常炊具放到高速侵彻的力学场景下做结构响应分析，整个建模过程完全围绕冲击仿真的边界条件搭建，没有添加多余的装饰性结构。

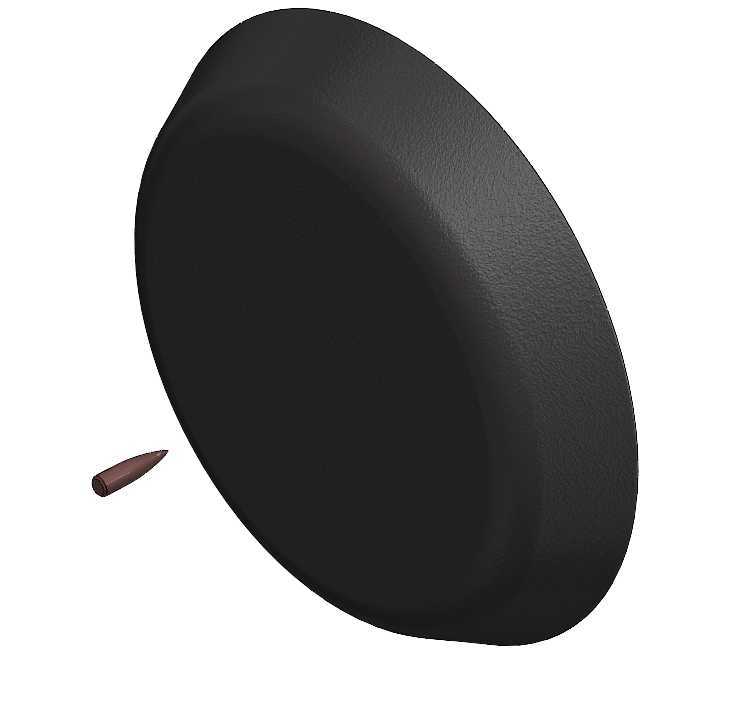

　　模型主体的盘体采用常见民用铸铁锅的典型尺寸参数，整体为带微弧过渡的圆盘结构，盘底厚度均匀控制在3mm左右，这也是市面常规铸铁煎锅的通用壁厚，既保证加热时的导热速度，也兼顾日常使用的抗磕碰强度；盘沿向上平缓抬升形成高度约25mm的围边，围边厚度从盘底位置向边缘逐渐收薄，边缘做圆弧钝化处理，完全还原民用炊具的安全设计要求，避免锐边造成的使用划伤。盘体背部的手柄连接位做了局部加厚的凸台结构，凸台上预留两个标准的紧固件安装孔位，匹配通用锅具手柄的安装尺寸，不过在本次冲击仿真的模型搭建中，手柄部分被省略，因为子弹的着弹点设定在盘底中心区域，手柄结构距离着弹点较远，不会对核心区域的应力波传导与侵彻过程产生明显影响，省略后可以有效减少仿真计算时的网格数量，提升求解效率。

　　参与仿真的子弹采用7.62*39mm规格的普通步枪弹模型，弹丸为铜包铅结构，头部为圆弧卵形，整体质量约7.9g，建模时完全还原该型子弹的真实外形尺寸与材料分层结构，弹芯、被甲的材料参数分别按照铅芯与铜合金的真实力学性能赋值，保证侵彻过程中的材料形变、失效计算符合真实物理规律。着弹点设置在盘底几何中心位置，入射方向垂直于盘底平面，初始速度设定为该型子弹的常规枪口初速710m/s，完全模拟步枪直射的极端工况。

　　整个建模过程中，盘体的网格划分采用局部加密策略，着弹点周围半径50mm的区域内网格尺寸控制在0.5mm以内，保证子弹接触盘体瞬间的应力计算精度，远离着弹点的盘沿区域网格尺寸逐步放大到2mm，平衡计算精度与求解效率；子弹部分全部采用0.3mm的细密网格，因为弹丸在侵彻过程中会产生大形变甚至破碎，细密网格可以更准确捕捉弹丸的形变与质量侵蚀过程。材料模型方面，铸铁盘体采用考虑应变率效应的Johnson-Cook失效模型，匹配铸铁材料在高速冲击下的脆性行为，准确模拟材料受冲击时的裂纹扩展与穿透失效过程；子弹的铜被甲与铅芯同样采用对应材料的Johnson-Cook本构，分别设置不同的失效应变参数，还原弹丸撞击目标时的被甲破裂、铅芯挤压形变的真实状态。

　　从仿真的结构逻辑来看，常规民用铸铁锅的材质为普通灰铸铁，本身硬度较高但韧性极差，抗拉强度仅在150MPa左右，在高速弹丸的冲击下，接触位置的材料会在极短时间内承受远超自身强度极限的压应力，首先产生崩裂破碎，随后弹丸剩余的动能会继续推动破碎的材料颗粒向盘体后方运动，最终形成穿透孔洞，完全无法阻挡7.62mm步枪弹的直射。整个模型没有对盘体做任何防弹强化处理，完全按照民用炊具的真实结构与材料参数搭建，目的就是还原真实物理场景下的侵彻结果，验证娱乐设定与实际工程性能的差异。

　　在实际的工程参考层面，这类高速侵彻的仿真模型除了用于娱乐内容的验证，也可以为轻型防护结构的设计提供参考，比如日常五金制品的抗冲击性能优化、低压防护面罩的结构设计、民用防爆器材的材料选型等，都可以通过调整材料参数、结构厚度、入射角度等边界条件，复用这套建模与仿真的逻辑框架。建模过程中特意保留了铸铁盘表面的细微粗糙纹理，还原铸造工艺生产的炊具表面质感，没有做过度的光滑处理，保证模型视觉上的写实度，同时这些细微的表面结构在仿真中不会对宏观的侵彻结果产生影响，也不会额外增加过多的计算负担。盘体的整体外轮廓直径设置为30cm，是市面常见煎锅的通用尺寸，安装边界上如果后续需要拓展手柄安装、固定夹具搭建等内容，原模型预留的连接凸台结构可以直接匹配标准连接件的尺寸，不需要再对盘体主体结构做修改。
