CSWA认证考核用球墨铸铁机械零件

　　该零件为机械设计能力考核用典型结构件，整体采用球墨铸铁材质，这类材质兼具铸铁的减震耐磨性与接近钢材的强度韧性，在中小载荷机械传动、支撑定位场景中应用极广，常见于普通机床的进给定位组件、小型工装夹具的基体、轻工设备的连接支座等位置，能承受一定的冲击载荷同时长期保持尺寸稳定性，不易出现受力形变超差的问题。

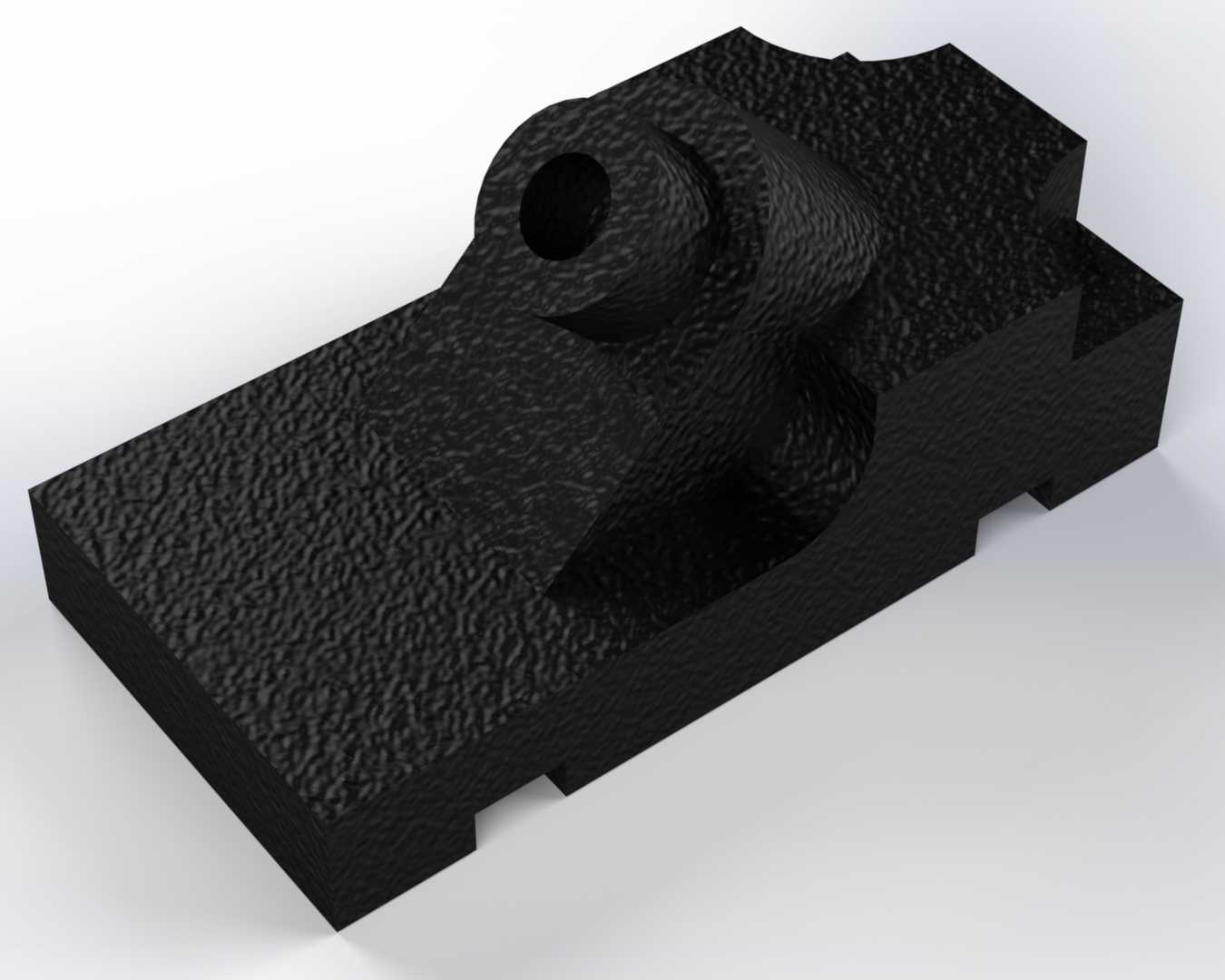

　　从结构设计逻辑来看，零件主体采用带侧边定位缺口的长条形基座，底部开设的两道对称卡槽是核心安装定位结构，这类卡槽可直接嵌入设备台面上的T型槽或者配套导轨的凸台，安装时不需要额外制作复杂的转接法兰，仅通过侧面的紧定螺钉或者顶部压块即可完成锁紧固定，安装边界清晰，基座底面为全平面加工，安装后与支撑面的贴合面积占基座总面积的85%以上，能有效分散上部结构传递的载荷，避免长期受压出现局部凹陷。基座上部的凸台结构集成了带通孔的圆柱凸耳，该通孔为同轴加工的光孔，可穿入销轴或者连接螺栓，实现与其他连杆、摆臂类零件的铰接配合，凸耳与基座衔接处做了大圆弧过渡处理，能有效降低应力集中系数，避免零件在承受交变铰接载荷时出现衔接处开裂的问题。凸耳旁侧的曲面凹陷结构并非装饰性设计，一方面是为了避让相邻运动部件的运动轨迹，避免装配后出现运动干涉，另一方面也在保证结构强度的前提下削减了零件的整体重量，减少不必要的材料消耗。

　　在实际建模与生产适配层面，该零件的所有棱边除了特意保留的安装定位直角边外，其余非配合棱边均做了小尺寸倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少零件在热处理过程中出现的棱边淬裂风险。零件的配合面均有明确的加工精度要求，底部安装面、圆柱通孔的内表面、卡槽的定位侧面都需要达到对应的粗糙度要求，非配合面保留铸造后的喷砂质感即可，不需要额外精加工，能合理控制加工成本。这类结构的零件在建模过程中需要重点关注各特征的拓扑关系，尤其是圆弧过渡面与相邻平面、圆柱面的相切连续性，避免后续导入工程图模块时出现剖面线错误或者尺寸标注无法识别的问题，同时在建模时需要提前预留加工余量，尤其是铸造毛坯到成品机加工的尺寸余量，要结合球墨铸铁的铸造收缩率做对应补偿，避免毛坯件加工后尺寸超差。

　　从实际使用场景延伸来看，这类结构的支撑铰接件在小型自动化生产线的工件定位工位、手动工装夹具的翻转压臂基座、教学实验台的机械结构组件中都有大量同逻辑的结构应用，其设计思路完全遵循机械设计中“基面优先、功能集成、减少冗余”的原则，没有多余的装饰性特征，每一处结构都对应明确的装配或者受力需求，对于刚接触三维机械设计的从业者来说，这类零件的建模练习能快速掌握拉伸、切除、圆角、孔特征的规范使用逻辑，也能理解机械零件设计中“结构服务于功能”的核心思路，避免出现为了建模而建模的冗余特征设计问题。在做装配适配时，该零件的上部铰接孔可配套对应直径的销轴，配合铜套或者无油衬套使用，能降低铰接处的磨损速度，延长零件的整体使用寿命，底部的卡槽可适配行业通用的标准T型槽规格，不需要定制专用的安装底座，能直接在现有标准工作台上完成装配，大幅缩短设备组装的调试周期。
