带安装基座的双槽导向滑轮支撑构件

　　这类带L型安装基座的双槽滑轮支撑构件，在轻载传动、线缆导向、小型物料输送场景中应用十分广泛，常见于自动化生产线的侧边走线导向、小型起重设备的改向支撑、汽车改装舱内的软轴固定导向、轻工设备的皮带张紧端支撑等位置，核心作用是为转动的滑轮提供稳定的安装基准，同时通过自身的安装孔位完成与设备机架的刚性连接，避免滑轮工作时出现偏摆、窜动问题。

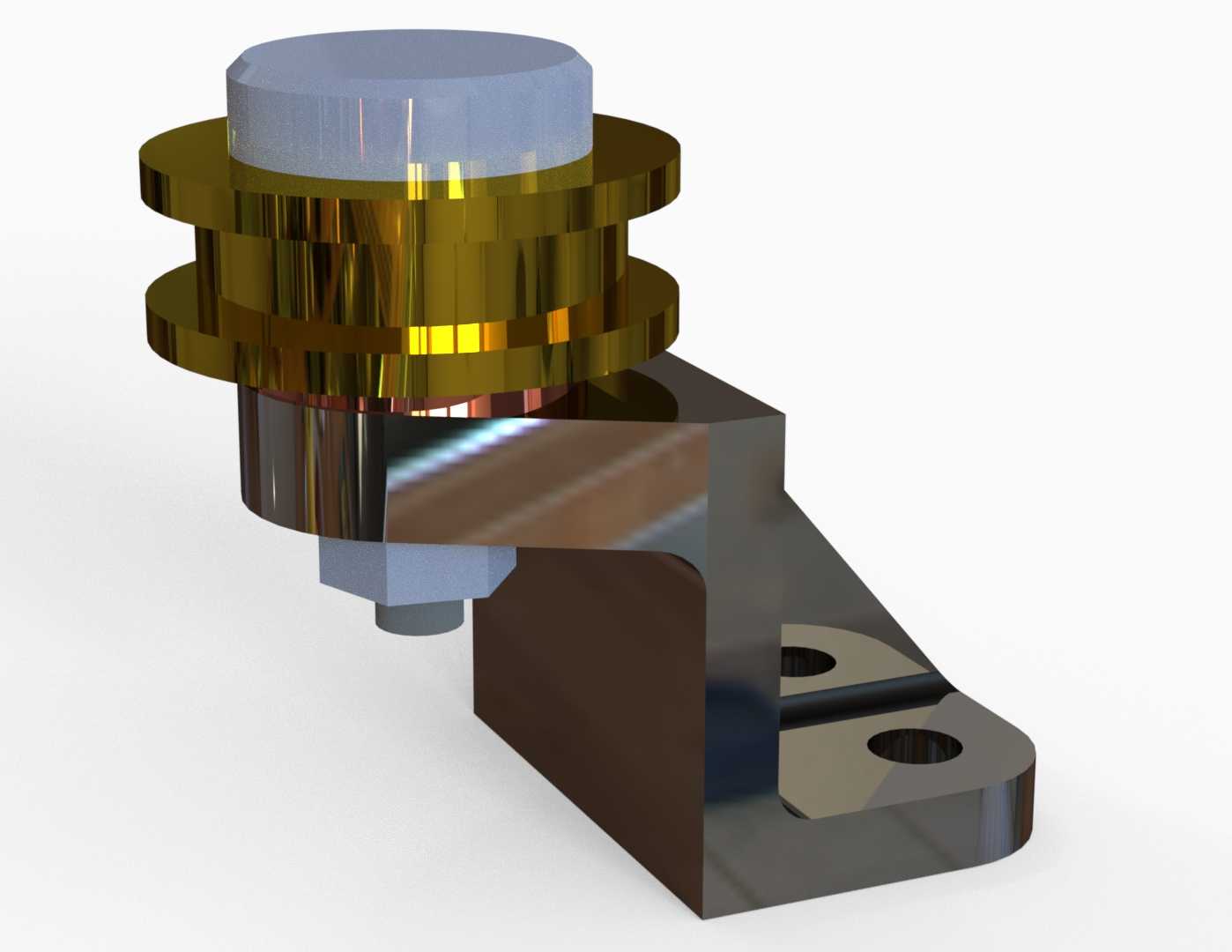

　　从功能特性来看，该构件采用分体式装配结构，上部为双槽滑轮主体，轮槽表面做了高光金属处理，能够同时适配两根独立的牵引绳、传动带或者线缆，双槽的间距经过合理排布，可避免两根运动件在工作过程中发生干涉摩擦；滑轮中心通过阶梯轴结构与下部的支撑座连接，轴端采用六角锁紧结构固定，既保证了滑轮转动时的同轴度，也方便后期维护时快速拆卸更换磨损的滑轮部件。下部的L型支撑座采用弯折式钣金/机加工结构，竖直段与水平安装段呈90度直角过渡，过渡位置做了圆弧补强处理，能够承受滑轮工作时传递的径向载荷与侧向冲击力，避免支撑座在长期载荷下出现弯折变形。

　　设计过程中首先要明确滑轮的受力边界，这类轻载导向滑轮的单槽额定载荷通常在500N以内，双槽同时受力时需要保证支撑座的安装面平面度公差控制在0.1mm以内，避免安装后滑轮轴线与牵引方向出现夹角，导致绳带磨损加剧。支撑座的水平安装段设置了两个长圆形安装孔，孔位间距按照通用型材的安装孔距标准设计，既可以适配不同规格的螺栓固定，也能在安装时微调滑轮的前后位置，方便张紧绳带或者调整导向角度；安装孔的沉台深度经过核算，能够保证螺栓拧紧后头部不突出安装面，避免与其他运动部件发生刮碰。

　　外形尺寸方面，该构件的整体高度控制在120mm左右，水平安装段的长度约80mm、宽度约60mm，双槽滑轮的外径约70mm，轮槽宽度适配直径6-8mm的圆绳或者宽度10mm以内的平皮带，安装时需要预留的最小操作空间为150mm100mm130mm，保证扳手能够伸入到轴端锁紧位置完成装配。滑轮与支撑座的连接轴采用过盈配合与锁紧螺母双重固定，轴套位置预留了润滑脂加注间隙，长期工作时可以定期加注润滑脂降低转动阻力，延长构件的使用寿命。

　　在实际选型应用时，需要注意该构件的安装面必须与牵引方向保持垂直，滑轮的轮槽中心需要与绳带的运动轨迹完全重合，偏差角度不能超过2度，否则会导致绳带脱出轮槽或者出现异常磨损；如果应用在有振动的设备上，需要在安装面与机架之间加装减震垫片，同时对锁紧螺母采取防松处理，避免长期振动导致连接松动。支撑座的表面采用金属防锈处理，能够在常规车间环境下长期工作不出现锈蚀，如果应用在潮湿或者有腐蚀介质的场景，还可以额外做表面镀层处理提升防护等级。
