教学用滑轮支架装配结构设计

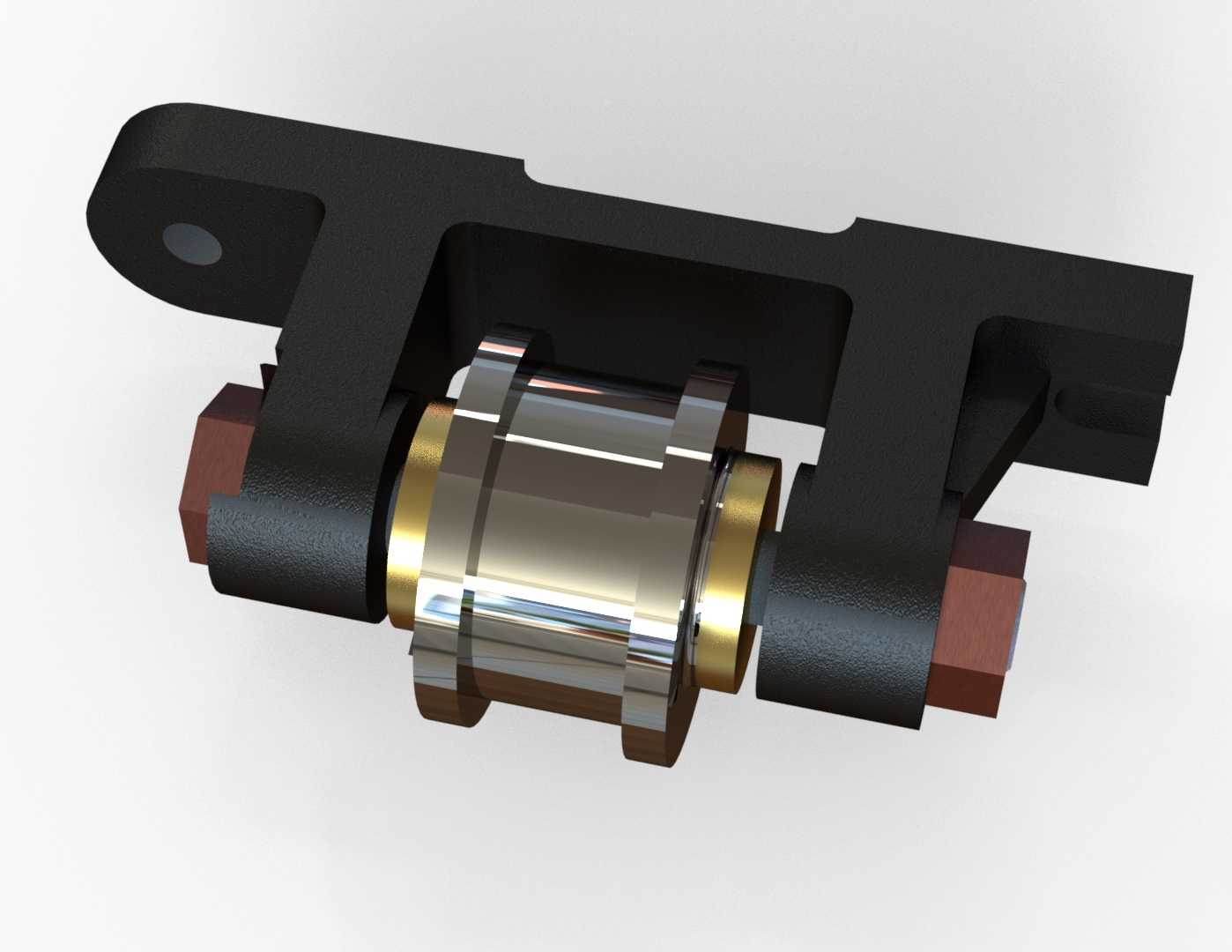

　　在工科低年级机械制图教学场景中，这类滑轮支架是非常典型的小型装配结构教具，区别于工业现场重载工况的滑轮支座，它的核心作用是帮助学生建立装配约束、零件配合、工程视图投影的基础认知，同时也可作为轻型输送、小型实验台架的张紧轮支撑结构使用。从结构功能来看，整个组件分为支架本体、滑轮芯轴、衬套、锁紧端件四个核心部分，支架本体采用双侧悬臂支撑结构，左侧伸出的带孔耳板用于整体结构的铰接固定，可实现支架整体角度调整，以此适配不同走向的传动带张紧需求；中间的下沉式型腔为滑轮提供了足够的回转空间，避免滑轮转动时与支架本体发生运动干涉，两侧的同轴安装孔用于穿装芯轴，孔位的同轴度公差直接影响滑轮转动的顺畅度，设计时需将同轴度控制在0.02mm以内，

　　避免芯轴受弯产生额外转动阻力。滑轮部分采用金属质感的回转体结构，两侧加装的铜质衬套是核心的减磨部件，衬套与芯轴采用间隙配合，配合公差选H7/g6即可满足手动演示、轻载传动的转动需求，既不会因间隙过大产生滑轮径向窜动，也不会因间隙过小出现卡滞问题；芯轴两端的多边形锁紧端件卡在支架外侧的定位槽内，可防止芯轴随滑轮一同转动，无需额外加装防转销，简化了整体装配流程，学生在拆装练习时仅需对准定位槽推入芯轴即可完成装配，不需要复杂的工装辅助。从安装边界来看，支架整体的安装基准为左侧耳板的铰接孔，铰接孔中心到支架底部安装面的垂直距离决定了滑轮的最大张紧行程，设计时将该尺寸控制在85mm，可适配中心距在300-500mm范围内的带传动机构张紧需求；

　　支架双侧支撑臂的间距为42mm，对应滑轮的轮面宽度为38mm，预留的4mm间隙可避免轮面与支撑臂发生摩擦，同时也能防止传动带跑偏后卡入支架缝隙。设计思路上，整个结构刻意简化了冗余的工艺特征，没有添加工业产品常见的减重槽、加强筋等复杂结构，所有零件的轮廓都以规则的平面、回转面为主，方便学生在制图练习时完成三视图绘制、尺寸标注、装配图拆分的训练；同时各零件的配合关系清晰，没有隐藏的卡扣、焊接等不可拆连接，全部采用可拆卸的轴孔配合，方便教学过程中反复拆装演示，让学生直观理解每个零件在装配体中的定位方式与功能作用。在实际轻型设备应用场景中，这类支架可直接用于小型皮带输送机的从动轮支撑、3D打印机同步带张紧机构、桌面级实验设备的传动导向，

　　其结构刚度可承受100N以内的径向载荷，完全满足轻型传动场景的使用需求；支架本体采用一体式切削加工的结构形式，没有拼接焊缝，整体刚度更稳定，长期使用不会出现拼接位置松动错位的问题，双侧支撑的结构相比单侧悬臂支架，芯轴的受力状态更合理，不会出现单侧受力导致的芯轴弯曲变形，能有效延长滑轮组件的使用寿命。
