多工位五月柱编织机核心传动结构

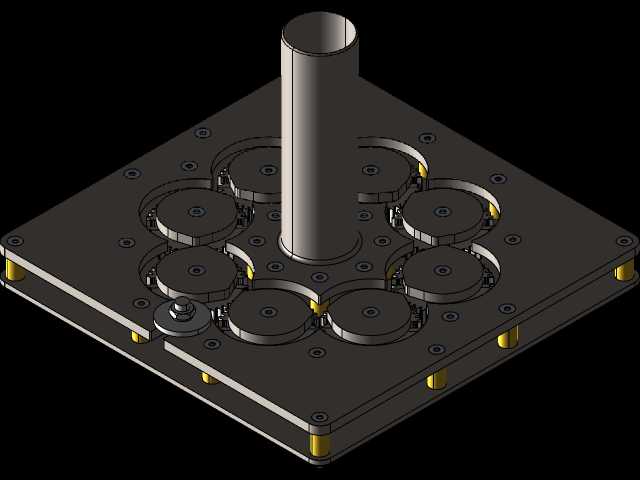

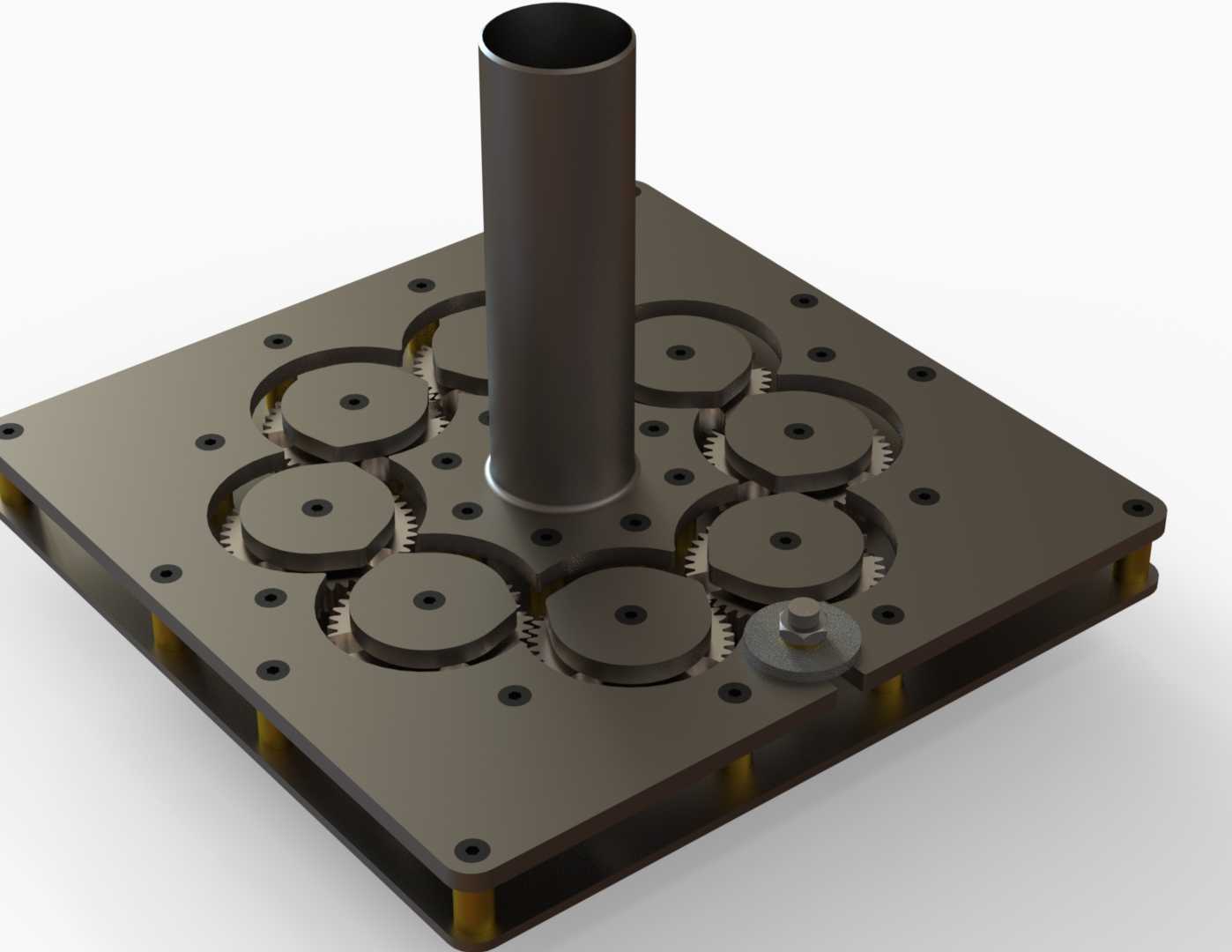

　　这套核心传动结构是面向小规格绳带、线束编织工序开发的五月柱式编织机核心执行单元，主要适配小工厂内小批量柔性绳带、包覆线束、装饰编织绳的生产场景，区别于大型多锭工业编织机的高产能定位，该结构更侧重紧凑布局下的稳定多锭同步运转，适配小厂房内的设备排布，无需过大的安装占地空间。从结构布局来看，整套模组采用方形安装基板作为承载基准，基板四周预留了均匀分布的沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装时需保证基板平面的水平度误差控制在0.05mm/m以内，避免后续齿轮传动出现偏载磨损。基板中心垂直设置的空心立柱是编织轨迹的核心导向基准，立柱内部为贯通空腔，可直接穿入待编织的芯线，芯线从立柱顶端送入后垂直向下进入编织工位，

　　周围均匀排布的8组带锭位安装座的传动齿轮，会围绕中心立柱做同步的行星式啮合传动，带动安装在锭座上的纱线锭子按照固定的五月柱编织轨迹做交叉环绕运动，最终在芯线外周编织出均匀致密的编织层。设计过程中优先考虑了小厂使用场景下的维护便捷性，所有传动齿轮均采用相同模数、相同齿数的直齿圆柱齿轮，相邻齿轮之间的啮合间隙控制在0.1-0.15mm之间，既保证传动过程中无卡滞，也避免间隙过大导致的锭位轨迹偏移，造成编织节距不均的问题。基板侧边预留的驱动齿轮安装位，可直接对接外部减速驱动单元，驱动扭矩通过侧边齿轮输入后，可同步带动所有周向排布的锭位齿轮同步运转，无需额外设置复杂的分动结构，大幅降低了装配调试的难度。基板底部设置了等高支撑柱，

　　将传动层与下方的机架安装层留出足够的走线与排屑空间，编织过程中掉落的纱线毛絮可直接从基板上的预留通孔落下，不会堆积在齿轮啮合区域造成传动卡滞。从安装边界来看，整套结构的方形基板边长可适配常规400-600mm的机架安装面，中心立柱的高度可根据实际编织产品的长度需求做适配调整，立柱外径与锭位回转轨迹的最小间隙控制在15mm以上，避免锭子运转过程中与立柱发生剐蹭。每个锭位安装座上都预留了标准的锭子固定螺孔，可直接适配市面上通用的小规格编织纱锭，无需定制专用锭座，降低了后续的配件更换成本。传动齿轮的中心轴均采用过盈配合压装在基板上，轴端设置了挡圈限位，长期运转下不会出现轴体窜动的问题，齿轮端面与基板平面之间预留了0.5mm的间隙，

　　避免运转过程中齿轮与基板发生摩擦损耗。在实际使用场景中，该结构可适配3-8mm直径的绳带编织，编织节距可通过调整外部驱动的输入转速来灵活控制，当驱动转速在60-120rpm区间内时，可稳定实现10-30mm节距的编织作业，适配鞋带、装饰绳、电线包覆层、小型牵引绳等多种产品的生产需求。设计时特意简化了整体的零件数量，整套核心模组除标准紧固件外，仅包含基板、中心立柱、传动齿轮、锭座、支撑柱几类零件，加工难度低，常规的铣削、钻削、滚齿设备即可完成所有零件的加工，小工厂自行维修替换零件时无需依赖专用加工设备。齿轮啮合区域在装配时需涂抹低温润滑脂，可保证连续8小时运转下的传动温度不超过45摄氏度，不会出现润滑脂干结导致的传动阻力增大问题。基板上的所有安装孔均采用坐标式排布，加工时可直接通过数控钻床一次装夹完成所有孔位加工，孔位位置精度可控制在0.02mm以内，保证装配后所有齿轮的中心距误差在允许范围内，无需反复修配调整。中心立柱与基板的连接采用台阶定位加圆周焊接的方式，保证立柱与基板的垂直度误差不超过0.02mm，避免芯线输送过程中出现偏斜，导致编织层厚薄不均。侧边的驱动输入位可适配多种规格的联轴器，不管是搭配伺服电机还是普通减速电机，都能实现稳定的扭矩输入，小工厂在改造现有设备时，可直接将该模组替换原有老旧的编织机头，无需对原有设备的机架做大规模改动，适配性较强。
