往复式机床刀头铰接拍板块结构

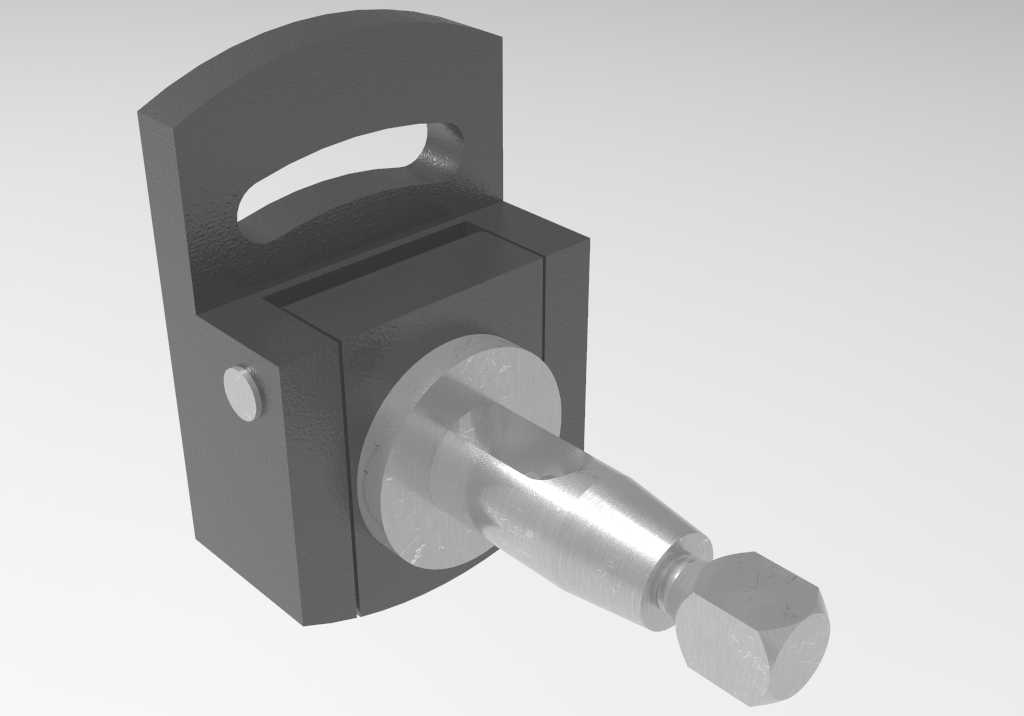

　　在刨床、牛头成型机这类做往复直线切削动作的金属加工设备上，刀头部位的拍板块是直接决定返程加工质量的核心铰接构件，很多一线机加工师傅都有过返程刮花已加工面的糟心经历，这个部件的设计初衷就是解决这个长期存在的工艺痛点。从实际装配逻辑来看，这个部件整体分为固定基座、铰接摆块、销轴、刀杆连接端几个核心部分，固定基座的上部开有带圆弧过渡的长槽安装位，用来和刀架的滑枕部位做紧固连接，基座的两个平行立板之间预留了刚好容纳摆块的腔体，铰接销轴贯穿立板和摆块的同轴孔，让摆块可以绕销轴做小角度的摆动，这个摆动的行程不需要太大，只要能满足返程时刀具抬起1到2毫米的间隙就足够，间隙太大反而会在切削行程带来让刀的问题。

　　做结构设计的时候，首先要考虑的是切削行程的刚性锁止，当滑枕带着刀头向工件进给做正向切削时，摆块的后端面要和基座腔体的定位面完全贴合，这个贴合面的平面度公差要控制在0.02毫米以内，保证切削时的反作用力能直接传递到基座上，不会出现铰接部位的窜动，不然加工出来的工件表面会出现振纹，尺寸精度也没法保证。而到了返程阶段，不需要额外的驱动结构，只要刀具和工件表面产生轻微的接触摩擦力，就能带动摆块绕销轴向上抬起一个微小角度，让刀具的主切削刃完全离开已经加工好的工件表面，从根源上避免返程刮伤工件的问题，这种纯机械的自适应结构比额外加弹簧、顶销的结构可靠性高很多，不会因为弹簧疲劳、销子卡滞出现动作失效的情况，日常维护只需要定期给铰接销轴加注润滑脂就行，适合车间里多粉尘、多切削液的恶劣工况。

　　从安装边界的尺寸来看，这个部件的基座宽度要和对应型号机床的刀架安装槽宽度匹配，常规中小型刨床用的拍板块基座宽度在60到80毫米区间，整体高度控制在100毫米左右，不会超出刀架的安装空间，下部伸出的刀杆连接端做了阶梯轴结构，末端的六角头是用来锁紧刀具压块的，装刀的时候只要把刀杆插入摆块的安装孔，拧紧六角部位的锁紧螺母就能完成刀具固定，换刀的操作效率比传统的螺栓压块结构高不少。铰接销轴的配合公差选H7/g6的间隙配合，既保证摆动的灵活性，又不会因为间隙过大带来切削时的抖动，销轴的两端做了沉头固定，不会突出基座的立板表面，避免和刀架的其他运动部件产生干涉。

　　在实际选型适配的时候，要注意拍板块的摆块摆动角度限位，基座腔体的下部要做限位台阶，限制摆块的向下摆动极限，保证刀具安装后的切削角度符合工艺要求，一般硬质合金焊接车刀安装后，主偏角能稳定在45度到75度的常用区间，不需要每次换刀都反复调整角度。另外摆块和基座的贴合面要做淬火处理，硬度达到HRC45以上，因为每次切削行程这个面都会承受冲击载荷，长期使用如果出现接触面压塌的情况，会直接导致切削时刀头下沉，加工尺寸超差，淬火后的接触面耐磨性能提升数倍，能有效延长部件的整体使用寿命。很多维修机床的师傅在更换自制拍板块的时候，经常会忽略贴合面的硬度处理，用普通45号钢不做热处理直接装配，往往用不到两三个月就会出现接触面磨损的问题，反而增加了停机维修的时间成本。这个结构没有复杂的异形曲面，加工的时候只需要普通的铣床、磨床就能完成所有工序，不需要特殊的加工设备，对于设备维修车间的自制配件来说友好度很高，只要严格控制铰接孔的同轴度和定位贴合面的平面度，就能达到和原厂配件一致的使用效果。
