往复式动力设备十字头连接结构

　　在往复式发动机、往复式压缩机这类依靠曲柄滑块机构实现动力转换的设备中，十字头是连接连杆与活塞、承担侧向力抵消作用的核心中间部件，其结构设计合理性直接决定了运动副的磨损速率与整机运行可靠性。从实际应用场景来看，这类十字头结构多应用于中大型往复动力设备，区别于小型内燃机直接将活塞销与连杆连接的结构，带十字头的结构能够将活塞承受的侧向压力完全转移到十字头与机身滑道的配合面上，让活塞仅承受轴向的往复作用力，大幅降低活塞与气缸壁之间的偏磨风险，尤其适用于长行程、高负载的压缩机与大型固定式燃气发动机工况。

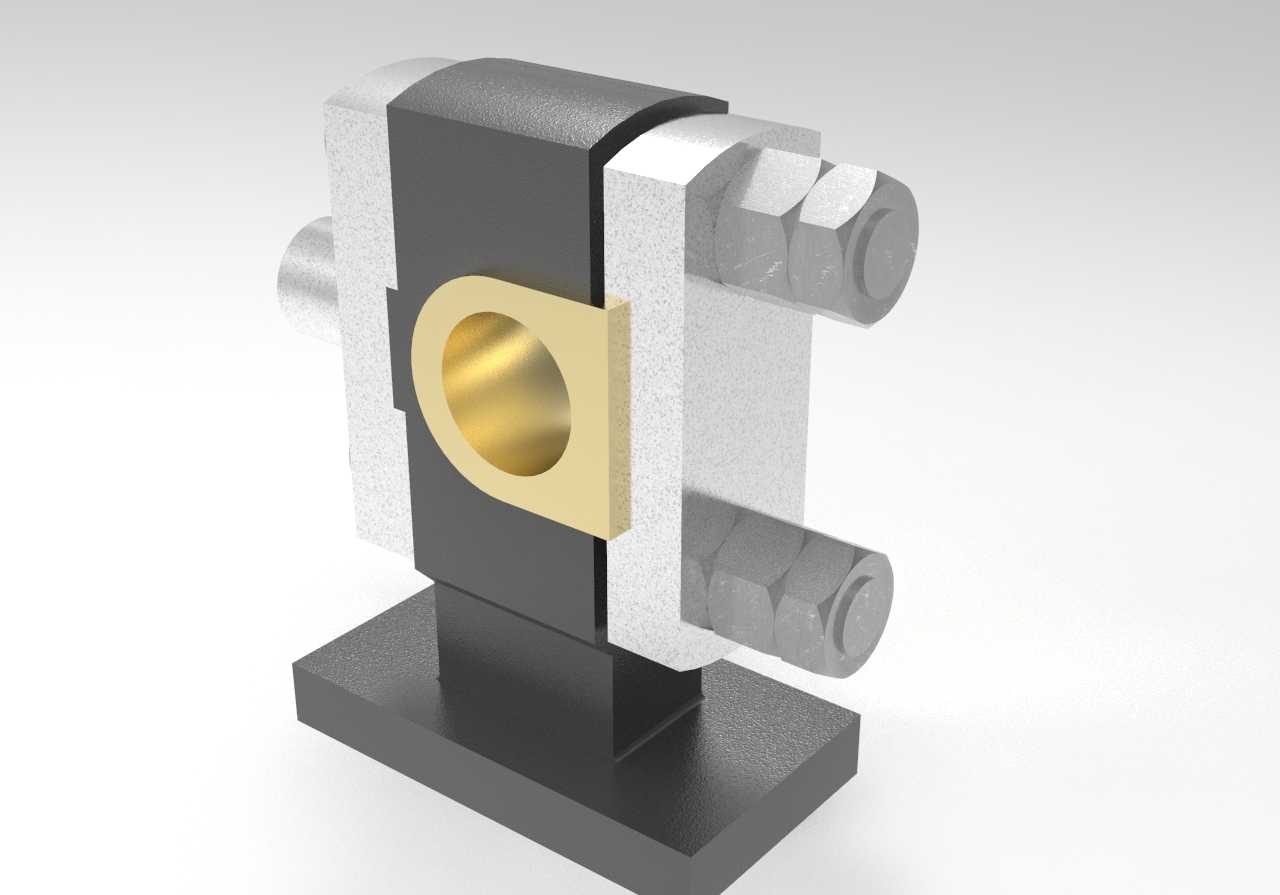

　　从功能特性上看，该十字头采用分体式夹持结构设计，十字头本体为带安装底座的块状主体，中部开设同轴的销孔用于安装十字头销，与连杆小头形成转动配合；两侧通过对称布置的螺栓组件实现十字头滑履的夹紧固定，滑履与本体之间的配合面经过精加工，保证两侧滑履的平行度与同轴度，滑履的外圆弧面与机身滑道的内圆柱面形成滑动配合，在往复运动过程中承担连杆摆动带来的侧向分力。中部的铜质衬套镶嵌在十字头销孔位置，采用耐磨铜合金材质，能够降低十字头销转动过程中的摩擦系数，同时具备良好的嵌藏性与抗咬合能力，避免销孔与销轴直接接触出现的粘着磨损问题。

　　设计思路上，该结构优先考虑了装拆维护的便捷性，分体式螺栓连接的结构无需大型专用工装即可完成十字头销、衬套以及滑履的更换，在设备现场检修时能够快速拆解更换易损件，减少停机维护时长。两侧对称布置的螺栓采用双螺母防松结构，适配设备运行过程中存在的往复冲击载荷，避免连接螺栓在交变载荷下出现松动脱落的风险。底部的安装底座一方面用于十字头组件在装配过程中的临时定位，另一方面在部分卧式压缩机结构中，底座可与轴向定位结构配合，限制十字头的轴向窜动量，保证运动行程的精准性。

　　从安装边界与尺寸配合角度来看，十字头滑履的外圆直径需要与机身滑道的内径保持严格的间隙配合，间隙值通常控制在滑道直径的千分之零点五到千分之一范围内，间隙过小会导致运动过程中热膨胀卡滞，间隙过大则会引发运动过程中的敲击振动，加速配合面磨损。十字头销孔的同轴度、两侧滑履面对销孔轴线的对称度都有较高的形位公差要求，否则会导致连杆运动过程中出现附加弯矩，引发连杆螺栓受力不均、活塞偏磨等连锁问题。十字头销与衬套的配合采用间隙配合，保证润滑油膜能够顺利形成，同时销的两端需要设置可靠的轴向定位结构，避免销轴在运动过程中出现轴向窜动剐蹭滑道表面。在实际建模过程中，需要重点关注各配合面的形位公差标注逻辑，螺栓连接的预紧力匹配，以及滑动配合面的粗糙度要求，这些细节直接决定了三维模型转化为实际加工零件后的装配适配性，也能为后续的运动仿真、受力分析提供准确的模型基础。
